Explicación do transistor 2N5551, especificacións, aplicacións e guía de deseño de circuítos

O 2N5551 é un transistor NPN de alta tensión moi utilizado en aplicacións de amplificación analóxica, conmutación, cambio de nivel e pequenos sinais de alta tensión onde a tensión de tensión adoita ser unha preocupación maior que a demanda actual.A súa maior capacidade de tensión colector-emisor, o seu comportamento estable de pequeno sinal e o práctico paquete TO-92 fan que sexa útil en circuítos expostos a picos de conmutación, contragolpes indutivos, sobretensións de arranque e outras tensións eléctricas do mundo real que os transistores de baixa tensión poden loitar por tolerar de forma fiable.Este artigo explica o funcionamento práctico do 2N5551, as súas características eléctricas fundamentais, a configuración de pins, as aplicacións analóxicas e de conmutación, as consideracións térmicas e de fiabilidade, e como se compara con alternativas comúns como o 2N2222 e o BC547 en contornas de circuítos reais.

Catálogo

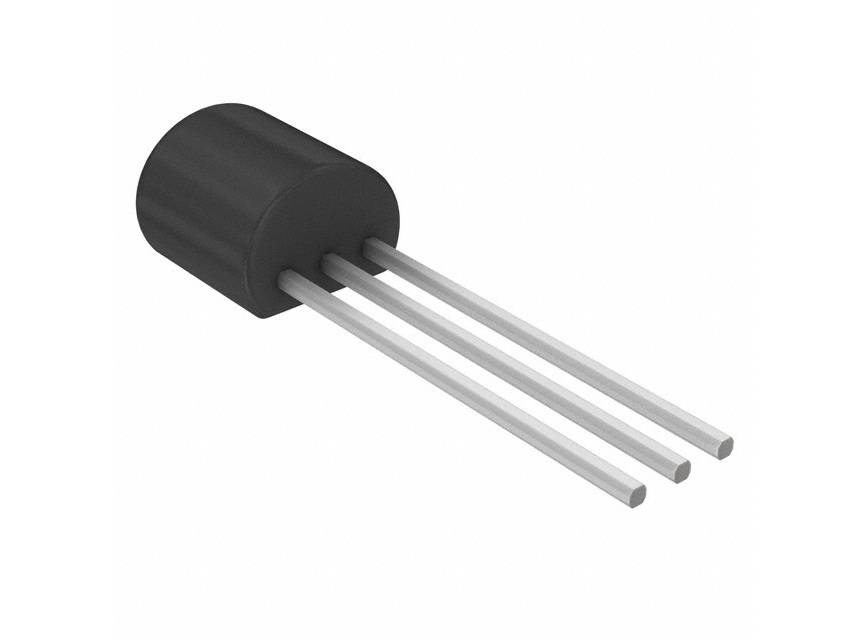

O que é o transistor 2N5551

O 2N5551 é un transistor de unión bipolar (BJT) NPN de alta tensión e baixa potencia que tende a ser escollido cando un deseño ten que tolerar unha tensión de tensión elevada mentres só pide unha corrente moderada.No traballo diario de deseño, esa combinación de "alta tensión e corrente modesta" parece menos unha característica de luxo e máis como unha forma tranquila e pragmática de evitar sorpresas durante a aparición.

As especificacións típicas dos títulos adoitan dicirse do seguinte xeito:

• Tensión de avaría de colector a emisor, VCEO: uns 160 V

• Intensidade do colector, IC (límite absoluto): ata uns 600 mA

Esta mestura de especificacións colócao na categoría "pequena carga, alta tensión", onde moitos transistores de pequeno sinal de propósito xeral non fallan porque non poden impulsar a corrente, senón porque a súa clasificación de tensión deixa pouco espazo para o comportamento real do hardware.

Unha razón común para usar o 2N5551 é a súa maior capacidade de tensión nun paquete simple TO-92 de orificio pasante, en lugar de velocidade ou ganancia moi altas.Esa elección do paquete ten un beneficio cotián, lixeiramente pouco atractivo: tende a caer nas pegadas existentes cunha mínima revisión mecánica e, xeralmente, xoga ben coa soldadura manual, a reelaboración e a creación rápida de prototipos.Cando se soluciona un circuíto que "debería estar ben no papel" pero non o é, pode ser realmente tranquilizador intercambiar unha peza con máis espazo de tensión e ver como desaparecen os problemas intermitentes.

Nos escenarios de reparación e adaptación, os deseñadores adoitan chegar ao 2N5551 despois de ver que os dispositivos de baixa tensión (a miúdo pezas de 40 a 60 V) mostran un comportamento difícil de xustificar só polo esquema, fugas esporádicas, avarías precoces ou fallos que só ocorren despois de repetidos ciclos de alimentación.Eses problemas adoitan remontarse a condicións de funcionamento que o esquema non captura de forma limpa, especialmente eventos breves e de alta enerxía en lugar de CC en estado estacionario.

Desde un ángulo de función de circuíto, o 2N5551 aparece en funcións onde a tensión de tensión "desconectada" é a restrición que configura o deseño.Utilízase habitualmente nos lugares onde se desexa un comportamento controlado mentres o colector está sentado nun alto potencial, aínda que as correntes de sinal son pequenas.

Os roles de aplicación comúns inclúen:

• Etapas de ganancia de pequeno sinal

• Redes de cambio de nivel

• Funcións de conmutación nas que o VCE fóra do estado domina a imaxe de estrés

• Interface de alta tensión para traducir ou detectar carrís elevados en dominios analóxicos ou lóxicos de baixa tensión

A experiencia de banco tende a reforzar unha verdade incómoda: moitos eventos de avaría son causados menos pola tensión de alimentación nominal e máis por transitorios curtos.O circuíto pode situarse con seguridade por debaixo de 160 V en estado estacionario, aínda que vexa picos momentáneos que superan o VCE do transistor durante o manexo normal.

As fontes transitorias frecuentes inclúen:

• Cargar eventos de acendido e apagado

• Contragolpe indutivo

• Enchufado ou desenchufado do conector

• Nodos flotantes que soan por mor de L e C perdidos

• Sobretensións e picos de arranque relacionados coa liña

Usar un 2N5551 adoita ser un xeito sinxelo de reducir a ansiedade nestes momentos, sempre que o resto do circuíto estea disposto para que o transistor non sexa o único que se interpoña entre o nodo e a enerxía transitoria.

Sobre a velocidade: a frecuencia de transición (fT) do 2N5551 adoita ser duns 100 MHz, o que o mantén cómodo para o audio, o traballo de pequeno sinal a escala de instrumentación e algunhas tarefas básicas de RF.Na práctica, porén, o comportamento de alta frecuencia raramente é propiedade do transistor só.Unha vez que as tensións aumentan e os esquemas físicos se fan reais, os parasitos tenden a apoderarse da historia.

Os factores que normalmente dominan o comportamento de alta frecuencia ou estabilidade inclúen:

• Capacidades parasitarias (capacidades do dispositivo máis capacidade perdida na placa)

• Lonxitude do cableado e área do bucle

• Niveis de impedancia que rodean o dispositivo

• Efecto Miller en configuracións de ganancia de alta tensión

• Acoplamento desviado de nodos de alta oscilación en entradas sensibles

Nas etapas de ganancia de alta tensión, un enfoque probado no campo consiste en evitar que o nodo do colector flote a unha impedancia extremadamente alta sen pensar o que fará a variación de tensión a través da capacitancia.Cando o colector se move de decenas a centos de voltios, incluso pequenas capacidades poden producir un paso que se sente desproporcionado, e o resultado pode ser frustrante: redución inesperada do ancho de banda, estabilidade marxinal ou oscilación misteriosa que só aparece en determinadas compilacións.

O manexo actual merece unha lectura sobria.A cifra de ata 600 mA trátase mellor como un límite exterior en lugar de como un punto operativo cómodo.Na maioría dos usos de pequeno sinal de alta tensión, fai funcionar o 2N5551 deliberadamente a unha corrente de colector moito menor para manter a disipación baixo control, limitar o autoquecemento e evitar a deriva da ganancia que pode facer que un circuíto se sinta temperamental pola temperatura ou a variación do vendedor.Hai un alivio particular que vén da tendencia conservadora: o circuíto adoita comportarse o mesmo luns pola mañá que no banco a última hora do venres.

As opcións comúns de xestión do estrés en deseños reais inclúen:

• Correntes de polarización conservadoras para limitar a disipación de potencia

• Resistencias de base para controlar o accionamento e evitar sobrecargas durante os transitorios

• Resistencias de colector dimensionadas pensando en enerxía transitoria, non só en corrente continua

• Abrazadeiras ou amortiguadores para dar forma a puntas indutivas ou relacionadas coa conmutación

Eses engadidos non son sobre a construción excesiva;trátase de recoñecer a frecuencia con que cambiar de traxectoria e eventos anormais, non as matemáticas en estado estacionario, deciden se un circuíto se sente robusto.

Unha forma práctica de pensar sobre o 2N5551 é como un bloque de construción de maior tensión en lugar dunha versión máis forte dun transistor xenérico de pequeno sinal.Ofrece marxe de avaría, pero non borra de xeito máxico a necesidade de xestionar as rutas de tensión e corrente durante a conmutación, o inicio, os fallos e as interaccións do usuario.Os deseños que tratan a tensión nominal como folga, en lugar de como permiso para operar preto do bordo, adoitan ser os que manteñen a compostura a través de ciclos de encendido repetidos, cambios de cable e a lenta deriva que aparece co envellecemento dos compoñentes e os ambientes reais.

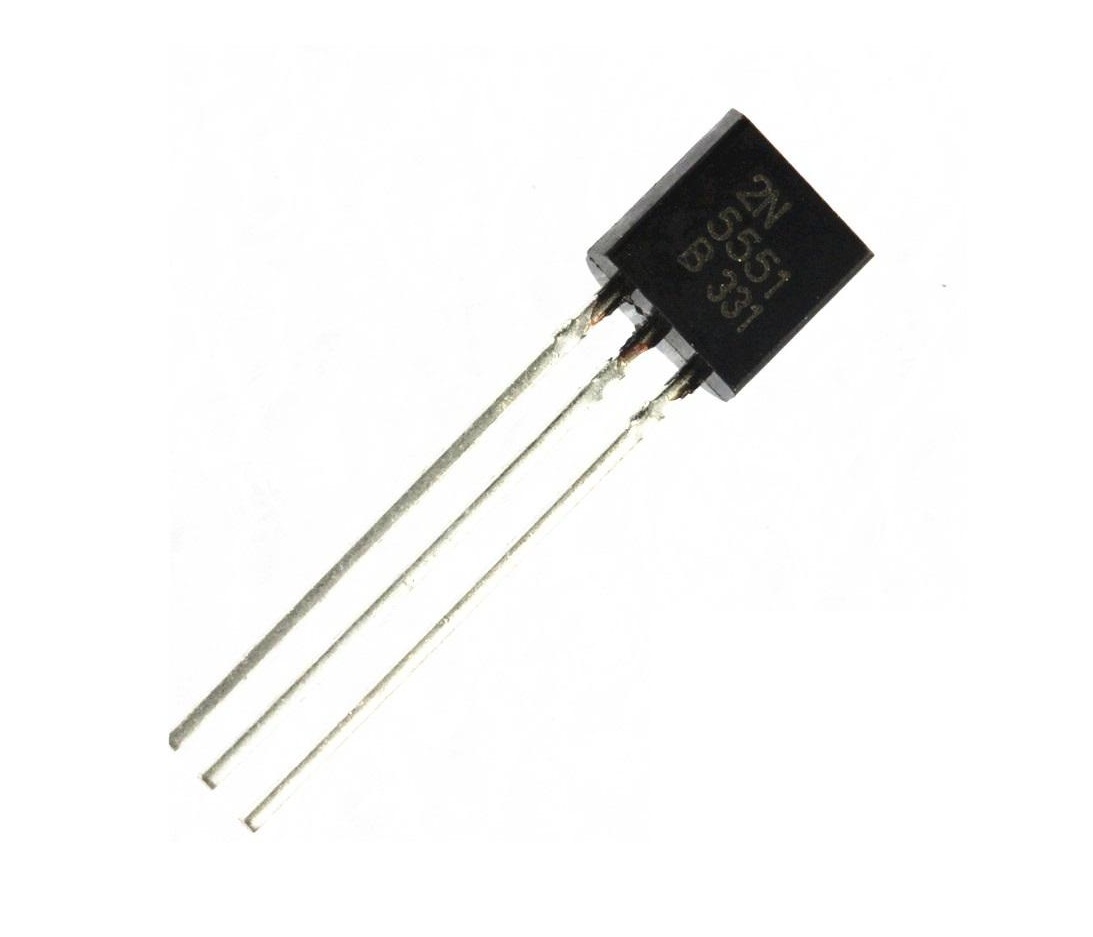

2N5551 Especificacións eléctricas e consideracións de deseño

O 2N5551 tende a gañarse en situacións nas que se espera que un NPN de pequeno sinal se enfronte a unha tensión relativamente alta mentres se mantén tranquilo e repetible no funcionamento diario.O dispositivo adoita ser preferido en circuítos con condicións incertas, como desconexión de cables, cableado indutivo ou problemas de secuenciación de enerxía porque os límites de tensión máis altos proporcionan protección adicional durante eventos curtos e difíciles de capturar.

Os seus límites de tensión de cabeceira normalmente interprétanse do seguinte xeito:

• VCE(máx.): ~160 V

• VCB(máx.): ~180 V

Clasificacións de voltaxe: onde aparece o espazo extra

En moitos circuítos, a tensión do colector ten un bo comportamento en estado estacionario e, a continuación, se comporta mal durante as transicións.Aí é onde a tolerancia de voltaxe máis alta do 2N5551 faise practicamente perceptible, non como unha licenza para correr preto do bordo, senón como un amortiguador contra eventos que aparecen unha vez e despois desaparecen cando intentas medilos de novo.

O colector común vai máis alto que os momentos esperados inclúen:

• Rebasamento de arranque

• Desconexión de carga

• Contragolpe indutivo

• Nodos dV/dt rápidos que superan momentaneamente a tensión do colector en estado estacionario

Os deseños que sobreviven a estes eventos de forma máis fiable adoitan tratar a avaría da avalancha como unha condición semellante a unha falla en lugar de como unha rexión operativa rutineira.Aínda que o transistor poida manexar condicións de avalancha ocasionais, a miúdo prefírese un camiño controlado para a enerxía porque reduce o efecto da variación das pezas e os cambios de temperatura.

Camiños de suxeición típicos usados para manter estes eventos limitados:

• Pinza de diodo a un carril de alimentación

• Amortiguador RC

• TVS (especialmente cando a enerxía de sobretensión non é trivial)

Collector Current: o número que tenta á xente (e por que gaña SOA)

Moitas veces verás que a corrente do colector está en torno a 600 mA, e é fácil lelo como un permiso amplo.Na práctica, as persoas que foron queimadas por el traballaron durante un tempo tenden a interpretar as clasificacións de IC con máis precaución, porque a zona de operación segura (SOA) comprime rapidamente a medida que aumenta o VCE.

Unha simple verificación de cordura que moitas veces cambia as decisións é a relación de poder:

P ≈ VCE × IC

Esa multiplicación captura unha sorpresa común: unha pequena corrente a alta tensión aínda pode aterrar o dispositivo nun rango de disipación que quenta unha matriz TO-92 máis rápido do que podería esperar.Moitos deseños manteñen a corrente continua moi por debaixo do número de titular, non porque o transistor non poida conducir unha corrente máis alta brevemente, senón porque o quecemento e o arrefriamento repetidos poden envellecer o dispositivo de maneira que non se anuncian inmediatamente.

Problemas prácticos de fiabilidade que admiten un deseño conservador:

• Ciclos térmicos repetidos (deriva gradual ao longo do tempo)

• Puntos quentes localizados dentro da matriz (non obvios pola temperatura externa)

Disipación de potencia: TO-92 Realidade en conxuntos reais

A disipación de aire libre típica para un TO-92 2N5551 cítase a miúdo ao redor de 625 mW, e en versións reais este límite convértese no que dita silenciosamente o que é cómodo fronte ao que é meramente funcional durante unha proba de banco curta.

Unha comprobación práctica sinxela utilizada no deseño:

Comprobación de disipación no peor dos casos

• Use o VCE máis alto plausible

• Utiliza o IC continuo máis alto

• Compare a disipación resultante coa que TO-92 pode desprenderse de forma realista á temperatura ambiente esperada

Incluso aumentos leves da temperatura ambiente, ademais dun PCB embalado, poden reducir a disipación permitida o suficiente como para cambiar o comportamento a longo prazo.A temperatura da superficie por si só non é unha medida fiable porque a temperatura da unión interna pode ser moito máis alta, especialmente despois de que o recinto estivo pechado durante varias horas e que se acumule por completo a calor.

Factores de construción comúns que reducen a marxe de confort térmico:

• Aire ambiente quente dentro de recintos con fluxo de aire débil

• Colocación densa de compoñentes que atrapa a calor localmente

• Superficie de cobre limitada para a propagación da calor a través dos cables

Comportamento de frecuencia: fT axuda, pero non promete gañar onde queiras

Un fT preto de 100 MHz mostra que o dispositivo pode proporcionar ganancia en aplicacións de audio superior e baixa RF, pero fT só non garante o rendemento do ancho de banda.O comportamento real de CA depende das condicións de polarización e da impedancia circundante.O rendemento pode variar moito entre as diferentes condicións do circuíto.

Os principais contribuíntes que dan forma ao rendemento real de CA:

• Corrente de polarización (establece a transcondutividade)

• Impedancia de carga do colector

• Capacidades parasitarias (Cbe e Cbc)

Uso do amplificador de voltaxe: por que Cbc se converte a miúdo no limitador

Nas etapas de ganancia de tensión de emisor común, a capacitancia do colector-base é frecuentemente o parámetro que dita o ancho de banda práctico porque se multiplica pola ganancia (efecto Miller).O resultado é unha capacidade de entrada efectivamente maior, que pode reducir o ancho de banda e facer que o escenario sexa máis sensible á impedancia da fonte.

Cambio de uso: por que o comportamento de saturación adoita dominar o tempo

Ao cambiar de función, a velocidade de apagado adoita ser menos de fT e máis de carga almacenada cando o dispositivo está saturado.Se a unidade base non elimina esa carga rapidamente, os bordos suavizanse, as perdas de conmutación aumentan e o tempo faise inconsistente dun xeito que pode resultar irritante para a depuración.

Xestión do estrés: unha forma máis previsible de pensar que as "valoracións máximas"

Moitos deseños de longa duración veñen de xestionar categorías de estrés deliberadamente, en lugar de fixarse en números máximos absolutos.A fiabilidade do campo a miúdo depende dun comportamento estable en condicións extremas, porque o funcionamento consistente é visto como un rendemento fiable.

Categorías de estrés que adoitan facerse durante as revisións do deseño:

• Estrés eléctrico (picos de tensión, exposición continuada ou repetida a avalanchas)

• Estrés térmico (temperatura de unión, ciclo de temperatura)

• Esfuerzo dinámico (bordes rápidos que causan sobrepaso a través da inductancia/capacitancia perdida)

Cando se manteñen eses esforzos baixo control, o 2N5551 adoita comportarse dun xeito consistente e non sorprendente durante unha longa vida útil.

Paquete e factores mecánicos que inflúen no deseño (reescrito)

O 2N5551 véndese amplamente nun paquete TO-92 con tres cables en liña, pero a orde de pin non é perfectamente universal en provedores e familias de pezas.As persoas que montan ou reparan hardware con regularidade adoitan ser estritas neste punto, porque un desajuste de pinout pode perder horas e aínda parecer case ben no banco.

Variabilidade do pinout: un pequeno detalle que causa confusión desmesurada

O fluxo de traballo práctico que evita erros evitables:

• Verifique o pinout da folla de datos do fabricante específico

• Confirme a orientación física antes de soldar

• Teña moito coidado ao substituír un transistor de aspecto similar

Cando o pinout non é correcto, os circuítos poden funcionar parcialmente debido á condución non desexada da unión, o que pode resultar enganoso durante a resolución de problemas e pode tentar repetir ciclos de alimentación que engaden máis estrés.

TO-92 Mecánica: conveniencia de illamento vs límites térmicos

O corpo de plástico é illante eléctricamente, o que simplifica os esquemas densos e reduce os curtos accidentais.A compensación é o rendemento térmico: a maioría da calor sae a través dos cables ao cobre do PCB e despois ao aire circundante.Isto fai que as opcións de deseño teñan importancia de xeito fácil de subestimar ata que unha unidade permanece encendida durante unha hora e a temperatura alcanza o equilibrio.

Detalles de deseño e montaxe que inflúen de forma medible na disipación continua:

• Lonxitude e formación do chumbo (os cables máis curtos reducen a inductancia parasitaria e tamén melloran a condución térmica no PCB)

• Área de cobre ligada ao nodo máis quente (a miúdo o colector, dependendo da topoloxía) para espallar a calor de forma modesta.

• Proximidade de compoñentes (as resistencias/reguladores quentes próximos poden aumentar o ambiente local ao redor do paquete)

Hábito de montaxe: trate a TO-92 como hardware sensible á orientación, non só como un símbolo

Un hábito práctico que mellora os resultados do primeiro paso é tratar a colocación do TO-92 como unha restrición mecánica que merece disciplina de proceso.O aliñamento uniforme do lado plano, a etiquetaxe clara de pegadas e unha verificación rápida da orde de plomo durante a montaxe tenden a reducir o retraballo e tamén reducen a posibilidade de sobrecarga accidental causada por unha rede de polarización mal cableada.

Comportamento de temperatura e rendemento de alta frecuencia/fase rápido

O intervalo típico de operación/almacenamento da unión é duns -55 °C a +150 °C, e varios parámetros varian continuamente coa temperatura.Os esquemas de polarización que se estabilizan automaticamente con condicións cambiantes adoitan ser preferidos porque manteñen un rendemento máis consistente en diferentes unidades e cambios de temperatura.

Deriva da temperatura: o que se move e onde máis doe

Comportamentos típicos dirixidos á temperatura, os enxeñeiros planifican:

• O VBE diminúe aproximadamente 2 mV/°C a medida que aumenta a temperatura

• As correntes de fuga aumentan coa temperatura

• A ganancia de corrente (β) pode cambiar coa temperatura e o punto de funcionamento

Estes cambios fanse máis perceptibles nas redes de polarización que se apoian en voltaxes de base fixas ou resistencias de alto valor, onde un pequeno cambio eléctrico pode traducirse nun cambio incómodamente grande na corrente do colector.

Sesgo para a autocorrección: a dexeneración do emisor como influencia constante

Unha técnica de estabilización de uso común é a dexeneración do emisor (un resistor de emisor).A medida que aumenta a corrente, a tensión do emisor tamén aumenta, o que reduce o VBE e baixa de novo a corrente.Este enfoque mellora a consistencia entre os dispositivos e tamén pode mellorar a linealidade analóxica.

Preferencias de deseño que melloran a consistencia de temperatura cruzada:

• Use resistencias emisoras para introducir realimentación negativa

• Reducir a dependencia de β cando o sesgo consistente é o obxectivo, xa que β varía moito entre os dispositivos e os puntos operativos.

Límites de alta frecuencia / Fast-Edge: dous mecanismos dominantes

Efecto Miller de Cbc

A capacitancia colector-base acopla o movemento da tensión de saída á entrada.Nun amplificador de voltaxe de emisor común, esta capacitancia multiplícase pola ganancia e aparece como unha capacidade de entrada efectiva maior, reducindo o ancho de banda e suavizando os bordos.

Estratexias de mitigación comúns utilizadas na práctica:

• Baixa a impedancia do colector para reducir o efecto Miller amplificado

• Engade un pequeno condensador de compensación intencionadamente para controlar o polo dominante

• Use un seguidor emisor e/ou cascode cando se requira tanto ancho de banda como variación de voltaxe

Almacenamento de carga de saturación

Conducir o transistor con forza á saturación almacena o exceso de carga na rexión base, e esa carga debe eliminarse antes de que sexa posible un apagado rápido.Cando non se elimina rapidamente, os tempos de caída alónganse e a perda de conmutación aumenta, a miúdo dun xeito desproporcionado para a sinxeleza esquemática.

Técnicas que se usan habitualmente para evitar o apagado lento:

• Escolla os valores da resistencia base para unha condución suficiente mediante unha beta forzada controlada (a miúdo ~10–20, dependendo da velocidade e dos obxectivos de marxe)

• Engade unha pinza Baker (rede de diodos) para limitar a profundidade de saturación e reducir a carga almacenada

• Proporcione un camiño de descarga do emisor base (disposición de resistencia/diodo) para extraer activamente a carga durante o apagado, especialmente cando o controlador pode ir a alta impedancia.

Intención do deseño: Decida Lineal vs Switch cedo e conduza en consecuencia

Unha mentalidade que tende a evitar resultados decepcionantes de velocidade é decidir cedo se o dispositivo se está a usar como amplificador lineal ou como interruptor, logo sesgar e impulsalo para que coincida con esa intención.Moitos resultados frustrantes proveñen de mesturar expectativas, empurrando un escenario a unha profunda saturación á vez que se esperan bordos do colector nítidos e parecidos a RF.Manter a rexión operativa intencionada (lineal para fidelidade, non saturada ou lixeiramente saturada para a velocidade) adoita producir un comportamento que se sente máis rápido e máis previsible durante a validación.

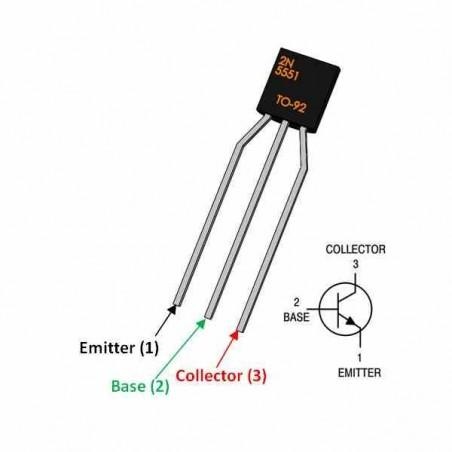

2N5551 Configuración de pinos e funcións do terminal

O 2N5551 expón tres terminais, emisor, base e colector, e o circuíto só se comporta de forma previsible cando eses terminais están asignados aos nodos correctos.Un intercambio de leads raramente é un momento "vaya que apenas importa";pode empuxar o dispositivo a unha rexión de operación non desexada, deformar as matemáticas de sesgo orixinais e aumentar as fugas dun xeito que é fácil de perder durante unha comprobación rápida de banco.Nas etapas de maior tensión, o mesmo erro tamén pode dirixir o transistor cara a mecanismos de avaría que o debilitan moito antes de que produza un fallo evidente e limpo.

Os síntomas adoitan parecer normais, o que pode dificultar a resolución de problemas.Unha compilación que parece sufrir unha misteriosa inestabilidade ou unha estraña deriva de prexuízo a miúdo remóntase a algo dolorosamente mundano: o debuxo que se supón TO-92 nas notas de alguén non coincide coa parte real en man, ou un lote mixto inclúe unha orde de plomo diferente.

Funcións eléctricas de cada cliente potencial

Emisor

En moitas etapas NPN, o emisor acaba preto da referencia local (moitas veces aterrado nunha configuración de lado baixo), e esa colocación dá forma a como pensa toda a etapa.Eléctricamente, o transistor responde ao VBE e á corrente do emisor;a tensión base por si mesma non é a cantidade que mantén o comportamento consistente.

Unha resistencia emisora ​​é unha forma común de facer que a corrente do colector sexa menos sensible á propagación da ganancia de unidade a unidade e á deriva da temperatura.A medida que aumenta a corrente, a tensión do emisor aumenta con ela, o VBE diminúe efectivamente e o escenario retrocede naturalmente, un bucle de retroalimentación local pouco atractivo pero moi efectivo que evita que as cousas se deslicen cara a esquinas desagradables.

Tamén hai unha lección práctica que aparece despois de suficientes prototipos: unha pequena resistencia de emisor a miúdo separa os traballos só co bonito transistor da parte superior da bolsa dos traballos en bobinas, oscilacións ambientais e o envellecemento.Esa consistencia adoita sentirse como un alivio durante a crianza, porque reduce o desexo de seguir intercambiando pezas ata que o circuíto deixe de ser temperamental.

Base

A base é o terminal de control, pero compórtase como unha entrada impulsada por corrente con límites, non como un dial que establece a corrente do colector cunha repetibilidade perfecta.No funcionamento directo, a corrente do colector segue aproximadamente IC ≈ β × IB, aínda que β cambia co nivel de corrente do colector, a temperatura da unión e as diferenzas de proceso entre os provedores e incluso entre os lotes.

Cando un esquema de polarización "configura" a corrente apoiándose nunha hipótese β fixa, o circuíto tende a vagar coa temperatura, cortarse antes do esperado ou sentirse inconsistente dunha construción a outra.Un enfoque máis tranquilo e repetible é polarizar para que as resistencias e a dexeneración do emisor dominen o punto de funcionamento, deixando β como un detalle secundario en lugar de como fundamento.

Esta mentalidade adoita facer que as simulacións e o hardware se alineen con máis comodidade.Tamén reduce a necesidade de cambiar repetidamente os transistores ata que o circuíto comece a funcionar correctamente.

Coleccionista

O colector adoita conectarse á carga ou a unha resistencia do colector, e é o nodo que experimenta as maiores excursións de tensión.Co 2N5551, iso importa porque se selecciona con frecuencia para traballos de pequeno sinal de maior tensión, onde o colector está máis exposto ao estrés VCE e ás sorpresas transitorias.

Nas montaxes reais, o nodo colector tamén é onde aparecen os excesos e os timbres unha vez que entran na imaxe a inductancia do cableado, as cargas reais e os bordos de conmutación.Esta é unha das razóns polas que un deseño pode sentirse perfectamente ben nunha configuración de banco ordenada aínda que envellece mal ou falla de forma intermitente no campo, eses picos adicionais non sempre aparecen nas probas idealizadas, pero o coleccionista aínda ten que soportar.

Como confirmar a identidade do cliente potencial antes de construír (rápido, seguro e repetible)

Non confíe nun diagrama xenérico de pin TO-92

Coa cara plana dun paquete TO-92 cara a ti, moitas variantes do 2N5551 preséntanse como E–B–C de esquerda a dereita, pero ese patrón non é algo que poidas asumir con seguridade en todos os fabricantes, fontes de paquetes ou revisións de marcado.A referencia fiable é a folla de datos do vendedor específico e o pedido de pin vinculado ao debuxo do paquete dese provedor.

Isto pode parecer un papel tedioso ata que teñas vivido a alternativa: horas de reelaboración porque o circuíto case funciona, ademais da preocupación persistente de que o transistor estivo parcialmente estresado durante os intentos fallidos e agora é unha responsabilidade tranquila.

Identificación do modo de diodo do multímetro (primeiro base, despois orientación)

Un método de verificación rápida usa un multímetro en modo díodo.

Pasos (manteñense deliberadamente mecánicos para que sexan fáciles de repetir nun banco cheo de xente):

• Identificar a base: atopar o cable que mostra unha caída de díodo a cada un dos outros dous cables cando o cable positivo do medidor está na base candidata (típico para un NPN).

• Distinguir emisor e colector: use un comprobador de medidor/compoñente cun modo hFE ou de proba de transistores, se está dispoñible, ou compare o comportamento nun dispositivo sinxelo cunha corrente base coñecida e observe que conexión produce unha condución máis forte e unha saturación máis limpa.

O paso base adoita ser sinxelo porque só un cliente adoita sesgar cara adiante aos outros dous na dirección esperada.A distinción entre emisor e colector é máis sutil porque ambas unións semellan díodos a baixas correntes de proba, polo que un modo de proba dedicado ou un pequeno dispositivo no que confíes poden aforrar tempo e dudas.

Este hábito de verificación antes de soldar é popular nos laboratorios por un motivo: detecta lotes mesturados, pezas reetiquetas e erros de pegada antes de tempo, cando corrixir o problema é case sen esforzo.

Por que unha identificación incorrecta pode parecer que funciona

Un transistor mal identificado aínda pode conducir a baixa corrente porque o comportamento inverso-activo e os camiños de fuga poden imitar unha amplificación débil.Esa ilusión é o que fai que o erro sexa emocionalmente irritante: pode pasar un control rápido de baixa tensión, dando unha falsa sensación de peche.

A medida que aumenta a tensión de subministración e a variación do sinal, o mesmo circuíto pode facerse ruidoso, inestable ou estresado, e a fase "funciona basicamente" pode converterse tranquilamente no punto de partida para danos latentes.

Modos de avaría e problemas de rendemento causados por erros de pinout

Intercambio base-colector: comportamento inverso-activo e prexuízo que non quedará quieto

Se se intercambian a base e o colector, o dispositivo pode funcionar en modo activo inverso cunha ganancia moi reducida.O escenario aínda pode pasar un sinal, o que pode enganar a resolución de problemas, pero os puntos de sesgo tenden a derivar, a distorsión aumenta e o comportamento de saturación faise máis difícil de predicir.

Un efecto común augas abaixo é o aumento da disipación: o circuíto circundante pode impulsar o transistor máis difícilmente para compensar a falta de ganancia, empurrando a temperatura da unión cara arriba e arrastrando os parámetros máis lonxe do que asumiu o deseño.

Inversión emisor-colector: marxe de avaría máis delgada e máis fugas

Se o emisor e o colector se inverten, a marxe de avaría normalmente diminúe e a fuga a miúdo aumenta.Nos deseños de alta tensión isto faise especialmente incómodo, porque a estrutura do lado do colector adoita estar deseñada para tolerar unha polarización inversa máis alta que o lado do emisor.

O resultado práctico é que unha clasificación de tensión que parecía cómoda no papel pode comportarse de forma fráxil no hardware, especialmente cando hai transitorios e o ambiente é menos tolerante que unha configuración de banco controlada.

Estrés de conmutación: avalancha inesperada e degradación retardada e difícil de explicar

Nas aplicacións de conmutación, un pinout incorrecto pode empuxar o transistor a unha avalancha non desexada durante o apagado ou durante eventos de contragolpe indutivo.A peza pode sobrevivir ás primeiras probas e aínda acumular danos, e despois aparecerá como unha fuga máis alta, máis ruído, unha ganancia reducida ou limiares de conmutación erráticos.

Este comportamento de fallo atrasado é unha das razóns polas que se prefire unha protección transitoria conservadora en lugar de asumir que o silicio seguirá funcionando normalmente:

As contramedidas comúns inclúen amortiguadores, abrazadeiras e unidade base deseñada adecuadamente.

Unha postura de deseño práctica: trata o pinout como unha limitación de fiabilidade

A corrección do pinout non consiste só en obter un sinal para pasar o primeiro día.Tamén se trata de preservar o espazo libre de tensión, manter o transistor na rexión de funcionamento a rede de polarización esperada e evitar mecanismos de tensión que non se anuncian inmediatamente.

Cando a orde de leads é tratada como unha restrición de deseño que se verifica de dúas formas, pola folla de datos do provedor e pola medición rápida, a recompensa é aburrida no mellor sentido: os prototipos, as unidades de produción e o comportamento a longo prazo adoitan coincidir, e o circuíto deixa de producir sorpresas desagradables despois de saír do banco.

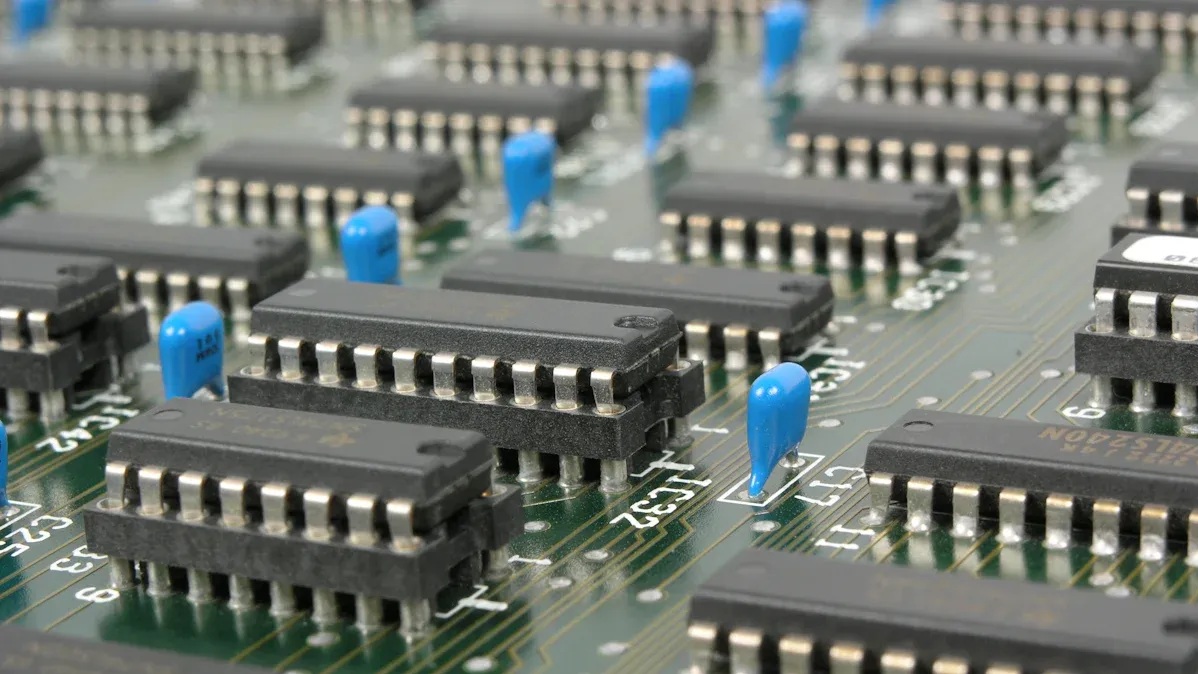

Aplicacións comúns 2N5551 en circuítos analóxicos e de conmutación

O 2N5551 tende a sentirse máis cómodo en circuítos nos que o margen de tensión e o comportamento repetible superan o atractivo da alta corrente de pico, os bordos extremadamente rápidos ou perseguindo o último bit de ganancia de RF.Moitas veces coincide con equipos que prefiren a montaxe de orificios pasantes, as pezas que podes probar facilmente e a busca de fallos que non se converte en adiviñas.En raíles de subministración máis altos, adoita comportarse con menos dramatismo que os BJT de pequeno sinal de menor voltaxe, o que doutro xeito pode empurralo cara a abrazadeiras adicionais, pezas de protección adicional ou "por que fallou este pero os outros tres non?"post mortems.

Amplificación de pequeno sinal (audio, sensores, frontends)

En etapas de amplificador de pequeno sinal, o 2N5551 encaixa en bloques de ganancia de voltaxe de emisor común que precisan tolerar unha tensión colector-emisor máis alta sen vivir ao límite.Unha forma práctica de pensar no sesgo é escoller unha rexión de colector-corrente que manteña a transcondutividade consistente, xa que gm ≈ IC/VT.Cando gm aterra nun intervalo constante e previsible, a ganancia, o comportamento referido á entrada e a deriva da temperatura adoitan parecer máis uniformes dunha unidade a outra, especialmente cando se espera que o circuíto se reconstruya máis tarde, se realice un servizo no campo ou se compare entre varias placas.

β non é unha promesa;pode moverse moito (a miúdo da orde de ~80–250 dependendo do lote, IC e temperatura).Debido a esa propagación, os esquemas de polarización tenden a envellecer mellor cando o punto de funcionamento se establece principalmente polas relacións de resistencia e a resistencia do emisor, en lugar de apoiarse en β coma se fose un botón fixo.

Unha realidade práctica a nivel de banco é que unha rede de sesgo que parece sólida como unha roca nun único prototipo pode vagar por un pequeno lote de dispositivos a menos que a dexeneración do emisor estea a levar a súa parte do traballo.Os deseños que están destinados a ser duplicados tenden a recompensar este estilo conservador: o punto DC aterra onde esperabas e o teu tempo de resolución de problemas mantense centrado no circuíto en lugar de na ruleta de transistores.

A dexeneración do emisor normalmente compra varios beneficios do día a día que aparecen nas medicións e nas probas de audición:

Mellora da linealidade;redución da distorsión;sensibilidade de CC reducida á variación do dispositivo;autocorrección térmica mediante un aumento de VE reduciendo la unidad VBE a medida que el IC sube.

Ese comportamento térmico é importante nos recintos comúns onde a calor se absorbe ao longo do tempo, ou onde o transistor está preto de partes máis quentes (reguladores, resistencias de potencia, lámpadas).Nesas situacións, o escenario pode estar máis preto do seu punto de funcionamento previsto en lugar de derivar lentamente nunha esquina.

Para os sensores e audio de baixo ruído, unha corrente de colector moderada adoita ser un punto de partida máis tranquilo que presionar a corrente só para espremer gm extra.A corrente moderada adoita reducir o autoquecemento e evita forzar as resistencias circundantes, fontes de polarización ou fontes de sinal a réximes nos que o seu propio ruído e o seu comportamento non ideal se fan máis difíciles de ignorar.

O desacoplamento tende a pagar máis cando se trata como parte da etapa do amplificador e non como unha reflexión posterior xenérica.A derivación da subministración local situada preto da traxectoria de subministración do transistor pode evitar que a impedancia da subministración sexa "escoitada" como zumbido ou "vista" como deriva lenta do sensor.

Os nodos de alta impedancia normalmente merecen un respecto extra nas construcións físicas.Os cables longos, as redes de resistencias altas ou as referencias de terra que vagan poden converter un esquema estable nun colector de zumbidos.Unha das correccións de campo máis satisfactorias tamén é unha das máis sinxelas: acurtar o ciclo de alta impedancia, proporcionar un retorno próximo máis explícito e mover o capacitor de desacoplamento para que peche o bucle de corrente localmente en lugar de arrastrar ese bucle por todo o taboleiro.No papel, nada "cambia", pero no banco o circuíto pode comportarse de súpeto como o deseño que pensabas que construíches.

Na práctica, a etapa de pequeno sinal na que acabas confiando adoita ser aquela con ganancia que é un pouco menos ambiciosa pero máis estable na temperatura, a variación da subministración e a distribución do dispositivo.O 2N5551 admite ben ese enfoque: a súa maior capacidade de VCE empurrache cara a marxes conservadoras, e esas marxes tenden a reducir as sorpresas desagradables durante o encendido, a conexión en quente de cables ou os eventos de exceso de subministración que son comúns nos sistemas reais.

Traballo de conmutación (relés, cambio de nivel, cordas LED)

Usado como interruptor, o 2N5551 pode manexar cargas moderadas dentro dos seus límites de corrente e potencia, e a súa clasificación VCE máis alta é unha vantaxe en carrís máis altos ou en cableados que producen golpes indutivos e transitorios.Adoita seleccionarse cando un transistor de baixa tensión esixe pezas de abrazadeira adicionais ou falla de forma intermitente en instalacións nas que o cableado é longo, a carga está desordenada ou o ambiente é ruidoso eléctricamente.

A selección da resistencia base afecta fortemente o comportamento de conmutación.Os valores beta forzados ao redor de 10 a 20 úsanse a miúdo para manter unha saturación fiable entre a variación do dispositivo e as cargas cambiantes.Isto mellora a consistencia no estado activado, pero a unidade base excesiva pode almacenar carga adicional e ralentizar o tempo de apagado.

Cando isto ocorre, os síntomas adoitan ser moi "humanamente molestos" no laboratorio: un relé que se solta lentamente, cordas LED que fan pantasmas débil, bordos que crecen colas no osciloscopio ou unha parte que funciona máis quente do que esperaba a velocidades de conmutación máis altas.Se "funciona" a baixa frecuencia pero comeza a sentirse pegajoso a medida que aceleras, a saturación excesiva é un culpable común.

A saturación máis profunda adoita baixar o VCE(sat), pero tamén ralentiza o apagado.Se o tempo de apagado forma parte do comportamento do produto (tempo de liberación do relé, calidade do bordo PWM, aliñación do tempo), pode ser máis cómodo evitar unha saturación profunda ou proporcionar un camiño de descarga base.

Unha modesta resistencia de emisor de base adoita mellorar o comportamento fóra do estado eliminando a carga almacenada e reducindo a susceptibilidade á fuga ou ao ruído acoplado que pode acender o dispositivo a medias cando menos o desexes.

Para cargas indutivas como relés, a protección predeterminada é un díodo de retroceso para evitar que o colector se avare.Non obstante, un díodo simple tamén retarda a desintegración da corrente e, polo tanto, retarda a liberación.Se a velocidade de liberación importa, as redes de suxeición que permiten unha tensión de retroceso máis alta (pero controlada) úsanse habitualmente no seu lugar.

Nos sistemas de control, este comercio pode aparecer de xeitos que son difíciles de "argumentar" coa teoría: un relé cae de forma limpa e previsible, mentres que outro se sente pegajoso ou introduce unha deriva do tempo nunha secuencia mecánica.O enfoque da abrazadeira é moitas veces a diferenza.

O éxito da conmutación non só se trata dun pico de corrente nun gráfico de folla de datos.As montaxes reais introducen realidades térmicas: disipación do paquete, fluxo de aire, área de cobre, temperatura do recinto e ciclo de traballo.Un circuíto que se comporta nunha placa de proba pode funcionar notablemente máis quente nunha caixa axustada, especialmente se o dispositivo pasa máis tempo na rexión lineal durante os bordos ou se a carga aumenta ocasionalmente.

Os deseños que deixan máis espazo de tensión e tratan a disipación de potencia cunha cómoda reducción de potencia adoitan ser os que seguen funcionando despois de semanas de ciclo térmico, cando a novidade desaparece e só importa a estabilidade.

Funcións básicas de audio e RF

Cun fT ao redor de 100 MHz, o 2N5551 pode servir en búfers de RF, osciladores e etapas IF, pero a disposición faise inseparable do comportamento do circuíto.Os trazos curtos, os camiños de retorno estreitos e as áreas de bucle controladas reducen os comentarios non desexados.A estas frecuencias, non é inusual que un esquema que parece completamente respectable oscile de todos os xeitos se a estrutura física crea camiños de acoplamento parasitarios.

Os casos de uso de RF/Audio que adoitan agruparse baixo este paraugas inclúen:

buffers de RF;osciladores;etapas IF;etapas previas ao condutor de maior tensión;etapas amplificadoras de tensión (VAS).

Nas etapas de ganancia de RF, o Cbc multiplicado por Miller pode limitar o ancho de banda e engadir un cambio de fase que leva o escenario cara á inestabilidade.A dexeneración do emisor pode calmar ese comportamento, normalmente a costa da ganancia, e moitos construtores consideran que este comercio é máis fácil cando o obxectivo é a operación repetible en varias placas e recintos.

A neutralización tamén pode axudar, pero esixe unha execución coidadosa.En moitas versións prácticas, unha etapa de ganancia lixeiramente máis baixa que se mantén ben comportada cando se pon a tapa ou cando alguén move un cable, acaba sendo a mellor oferta de enxeñería que unha etapa de maior ganancia que ocasionalmente estala en oscilación.

Algúns hábitos de construción tenden a reducir o comportamento de RF sorpresa:

Mantén os camiños de comentarios curtos;manter unha referencia de terreo limpo;evitar carreiras longas de alta impedancia preto do nodo colector;minimiza a área do bucle en camiños sensibles.

Unha lección de banco recorrente é que mover un compoñente uns poucos milímetros, axustar un camiño de retorno ou apertar un bucle de terra pode acabar cunha oscilación de forma máis fiable que intercambiar lotes de transistores ou debatir bins β.

Nos circuítos de audio, o 2N5551 adoita aparecer en etapas previas ao controlador de maior tensión ou etapas de amplificador de voltaxe.A clasificación VCE adicional axuda a evitar cortes ou avarías durante grandes oscilacións de tensión e durante os transitorios de inicio.No día a día, esa marxe tende a facer que o circuíto se sinta máis tranquilo: os carrís poden subir de forma desigual, as cargas poden desconectarse momentáneamente e é menos probable que o transistor se vexa empuxado en condicións de tensión que posteriormente afloren como ruído intermitente, deriva ou rendemento degradado.

O beneficio máis consistente do 2N5551 é a frecuencia con que un nodo de maior tensión siga sendo sinxelo.Cando a elección do transistor reduce o desexo de engadir abrazadeiras en todas partes, suaviza a sensibilidade ao exceso de raíl e permanece composta baixo polarización conservadora, a validación tende a ir máis rápido e o mantemento a longo prazo adoita ser menos frustrante, porque o circuíto ten menos comportamentos de bordo esperando o día equivocado e a temperatura incorrecta.

Como mellorar a fiabilidade do 2N5551 e evitar fallos

O comportamento fiable do 2N5551 provén de tratar a tensión, a corrente e a temperatura como un conxunto acoplado de restricións en lugar de tres caixas de verificación independentes.Moitos fallos de campo "inexplicables" ocorren en deseños que parecen compatibles nun día de lectura da folla de datos, pero quedan sen comodidade unha vez que as formas de onda reais, os transitorios e os recintos máis quentes do esperado entran na imaxe.Nun corpo TO-92 pequeno, ráfagas curtas de estrés e pequenas opcións de deseño poden parecer desproporcionadamente consecuencias, e esa falta de coincidencia é de onde vén moita frustración.

Mantén a tensión, a corrente e a potencia dentro do espazo operativo práctico

Apunta a deseñar con espazo para respirar en lugar de estar preto dos límites publicados.Manter o VCE moi por debaixo de ~ 160 V e o IC moi por debaixo de ~ 600 mA tende a reducir o número de sorpresas que funcionaron onte, especialmente cando o circuíto é conmutado, pulsado ou implantado nun ambiente máis cálido que o laboratorio.

A aritmética rápida segue sendo un comezo útil:

PD ≈ VCE × IC

O matiz que importa repetidamente nas compilacións reais é que VCE e IC raramente permanecen constantes.Durante as transicións de conmutación, ambas poden ser substanciais ao mesmo tempo, producindo breves picos de disipación que non aparecen nos cálculos de estado estacionario.Se só validas os puntos DC, é fácil sentirte seguro e despois preguntarte por que o dispositivo funciona máis quente do que suxire a intuición.

A reducción da temperatura aparece na práctica como unha diferenza entre "estable en banco" e "estable instalado".Un circuíto que se comporta con calma ao aire libre pode volverse errático despois de montar nunha caixa pequena: o ambiente aumenta, o fluxo de aire debilita e o camiño térmico do paquete TO-92 ao ambiente faise menos tolerante.Deseñar para unha temperatura de unión máis baixa tende a dar os seus froitos como menos deriva, puntos de polarización máis estables e menos retornos intermitentes.

As cargas indutivas e de alta impedancia merecen un escepticismo adicional porque poden xerar picos que superan o VCE mesmo cando o carril de CC parece manso.A sobretensión sen restricións é unha causa común, polo que axuda a limitala intencionadamente.

Opcións comúns de control de picos:

• Amortiguador RC a través da carga ou do transistor durante a conmutación indutiva

• Díodo de retroceso onde a polaridade o permita (relés/bobinas), utilizando díodos axeitadamente rápidos cando as velocidades de borde son altas

• Redes de suxeición que cobren VCE a un teito definido

• Bucles de cableado axustado e camiños de retorno compactos para reducir a inductancia parasitaria que converte di/dt en exceso de voltaxe

Desde unha perspectiva de custo e reelaboración, unha pequena rede de abrazaderas adoita ser o comercio máis limpo que apoiarse nunha marxe non especificada ou esperar que unha avalancha ocasional estea ben.Mesmo cando o estrés non causa un fallo inmediato, os golpes repetidos poden acumular degradación e diminuír silenciosamente a fiabilidade a longo prazo.

Manexa a calor por diante nun paquete TO-92

O TO-92 é cómodo de colocar e soldar a man, pero quéntase rapidamente porque a masa térmica é limitada e o camiño da calor fóra da matriz é modesto.Unha estratexia que evita a acumulación de calor xeralmente produce resultados máis previsibles que intentar "tirar calor" despois de que o punto de operación xa sexa agresivo.

Pancas de control térmico que adoitan funcionar mellor cando se aplican xuntas:

• Reducir a corrente continua sempre que sexa posible, especialmente a VCE máis alto

• Evite as rexións operativas nas que o dispositivo pasa un tempo notable tanto con VCE non trivial como con IC non trivial (un patrón que adoita ser causado por unha conmutación insuficiente)

• Estender a calor na PCB con máis cobre nos cables do colector/emisor (rastros máis anchos e pequenas verteduras de cobre ao redor dos pinos poden reducir de forma medible o aumento da temperatura sen un disipador de calor)

• Manteña as pezas sensibles á calor lonxe do transistor para evitar que a temperatura ambiente se eleve localmente ao redor do paquete

Cando a disipación de enerxía permanece no intervalo de poucos centos de miliwatts durante longos períodos, cambiar a un paquete máis grande adoita ser máis fácil que mellorar os métodos de refrixeración.Os paquetes como TO-126, TO-220, SOT-223 ou DPAK poden baixar a temperatura das unións, mellorar a consistencia e reducir a sensibilidade ao fluxo de aire e ás diferenzas de deseño.O espazo térmico extra adoita mostrarse como unha mellor estabilidade eléctrica, non só como menos fallos absolutos.

Evita as trampas de alta frecuencia e sesgo que fallan silenciosamente

Moitos transistores de pequeno sinal explotados non son vítimas de dramáticos eventos de sobretensión;son vítimas de suposicións que soan razoables que non se manteñen a través da temperatura, a tolerancia ou os bordos de conmutación.O 2N5551 pode ser tolerante, pero certos erros repítense con suficiente frecuencia como para que paga a pena tratalos como patróns, non como excepcións.

Non supoña que o pinout coincide con outras pezas semellantes a TO-92

Os corpos TO-92 poden parecer idénticos mentres usan ordes de pin diferentes (E-B-C vs. C-B-E, etc.).Unha construción mal cableada pode parecer parcialmente funcional con carga lixeira e, a continuación, desentrañarse cando a corrente, a tensión ou a temperatura aumentan.Confirme o pinout na folla de datos específica do fabricante para a marca exacta e trate as substitucións con precaución ata que se verifiquen no banco en condicións realistas.

Non sesgues usando un número β (hFE) e espera que se mantenga

Dimensionar a corrente base a partir dun único valor de "ganancia típica" é un xeito clásico de acabar cun circuíto que se comporta de forma diferente dunha unidade a outra.A ganancia varía coa corrente do colector, a temperatura e a distribución da produción.

Enfoques tendenciosos que normalmente se comportan mellor:

• Conmutación: use beta forzada (proporcione deliberadamente máis corrente de base do que implica unha estimación de hFE típica) para que a saturación aínda se produza nas pezas e temperaturas no peor dos casos.

• Analóxico: use a dexeneración do emisor e a realimentación para que o punto de funcionamento dependa máis das relacións de resistencia que da ganancia do transistor.

Os deseños que se apoian en "a ganancia do transistor será de aproximadamente X" adoitan derivar, distorsionarse antes do esperado ou fráxiles cando cambian de temperatura ou cambian as partes.

Non conduza a base directamente desde a lóxica sen unha resistencia

Unha resistencia de base impide que a unión base-emisor tire de corrente incontrolada, o que pode estresar tanto o pin conductor como o transistor.Escolla un valor que estableza unha corrente base deliberada mentres segue cumprindo as expectativas de velocidade de conmutación.En moitos casos prácticos, empuxar a resistencia lixeiramente máis alta mellora a robustez con pouca penalización real, porque reduce o exceso de sobremarcha de base e o quecemento que segue.

Non pase por alto o comportamento de apagado e os efectos secundarios da saturación profunda

A saturación profunda pode retardar o apagado debido á carga almacenada.Ese apagado máis lento estende a superposición de tensión e corrente durante as transicións, e esa superposición aparece directamente como perda de conmutación extra e aumento de temperatura.Se é importante cambiar a velocidade (ou simplemente manter o dispositivo máis fresco), técnicas como as seguintes a miúdo axudan.

Opcións de apagado e control de saturación:

• Limite a saturación evitando unha sobremarcha de base excesiva

• Engade unha pinza Baker ou rede de diodos para manter o transistor fóra da saturación profunda

• Proporcionar un camiño de descarga de carga base (resistencia base-emisor ou un pull-down activo)

Unha lección de solución de problemas que adoita sentirse sorprendentemente consistente: cando un transistor de "conmutación simple" funciona máis quente do esperado, o culpable adoita ser a perda de transición do apagado lento en lugar da disipación de CC que calculou primeiro.

Non trate a avalancha como un comportamento operativo de rutina

Aínda que unha avalancha ocasional non mate o transistor de inmediato, os eventos de avalancha repetidos normalmente degradéñeno co paso do tempo.Esa degradación pode aparecer como unha fuga máis alta, unha ganancia reducida ou fallos de inicio de vida que son difíciles de reproducir durante a depuración.Manter a avalancha rara, ou deseñala con abrazaderas, adoita levar a un comportamento máis tranquilo a longo prazo e a menos fallas intermitentes.

En xeral, os circuítos que se resisten ao uso real adoitan facer tres cousas de forma consistente: deixan unha sala de respiración eléctrica e térmica, restrinxen os transitorios en lugar de toleralos e fan que o comportamento da unidade base sexa previsible no peor dos casos e nas temperaturas.Esa combinación tende a sobrevivir non só a unha configuración limpa do banco, senón tamén a meses de funcionamento en ambientes cálidos, ruidosos e lixeiramente imperfectos.

Comparación 2N5551 vs 2N2222 vs BC547

O intercambio dun transistor semellante só tende a ir sen problemas cando as restricións reais aínda coinciden, non só a categoría de mercadotecnia ou a vaga etiqueta de propósito xeral.Moitas decisións de substitución séntense obvias na mesa e logo son desacougantes no banco, porque os peores momentos do circuíto raramente aparecen nun esquema ordenado.

Unha comparación fundamentada adoita comezar explicando os extremos operativos e despois comprobando se o dispositivo candidato se atopa cómodo alí, incluídas as transicións incómodas nas que as cousas se complican brevemente.

• Tensión de tensión (nivel de CC + picos + timbre)

• Corrente do colector (media + pico + forma de pulso)

• Comportamento de conmutación/analóxico (velocidade, capacidades, ancho de banda, estabilidade)

• Realidade térmica (paquete, cobre PCB, fluxo de aire, temperatura ambiente)

Na resolución de problemas do día a día, as substitucións erradas adoitan remontarse a dous patróns: (a) a clasificación colector-emisor supera silenciosamente durante un transitorio ou (b) o dispositivo funciona máis quente do que o paquete e a placa poden perder co paso do tempo.Mirar "o que pode facer o nodo no seu peor momento" tende a revelar máis que comparar os números de pezas por popularidade.

2N5551 contra 2N2222

Onde o 2N5551 adoita sentirse máis a gusto

O 2N5551 adoita ser preferido cando o circuíto ten que vivir cunha tensión de colector máis alta, porque a miúdo ten unha clasificación de 160 V VCE.Esa valoración non é só unha liña de pedido;Establece de forma efectiva canto abuso pode tolerar o transistor cando a subministración é maior do esperado, cando a carga é indutiva ou cando o cableado/disposición inxecta picos afiados que son fáciles de subestimar ata que os alcances.

As altas tensións de subministración, as cargas indutivas, o cableado longo e o exceso de conmutación rápida requiren a miúdo clasificacións de tensión similares á 2N5551.Nos sistemas prácticos, o cableado de produción, a actividade dos conectores e os cambios de disposición poden crear condicións que difiran dos prototipos iniciais, polo que a miúdo prefírese a marxe de tensión extra.

Onde normalmente se adapta mellor o 2N2222 e onde comeza a sentirse fráxil

O 2N2222 úsase amplamente para traballos de baixa tensión, a miúdo cun VCE máximo de arredor de 40 V, e gañou a súa reputación na conmutación de propósito xeral.En moitos deseños de baixa tensión, pode ser unha opción sinxela e inspiradora de confianza, ata que o nodo colector se lle permita deambular por calquera lugar preto do seu teito.

Pode funcionar ben en funcións comúns de baixa tensión, especialmente cando a tensión está ben limitada e a protección se trata con coidado.

Interface dixital de baixa tensión

Condución de relé ou solenoide en carrís modestos (con protección contra retroceso feita correctamente)

Conmutación de pequeno sinal onde as excursións de tensión son limitadas e repetibles

Algunhas variantes son o suficientemente rápidas para realizar moitas tarefas de conmutación, pero a velocidade non cobre unha clasificación de tensión que se cruza durante eventos reais.Unha vez que o colector pode ver de forma plausible excursións por encima da clasificación (secuenciación de encendido, conexión en quente de cable, patada indutiva ou timbre en trazos longos), o comportamento adoita cambiar de parecer bo a falla de forma intermitente, o que pode ser un dos modos de falla máis lentos para perseguir.

O que adoita decidir o resultado

• Comportamento transitorio fronte á comodidade en estado estacionario

Moitos circuítos parecen estar perfectamente ben na análise de CC e despois mostran breves e nítidas sorpresas de voltaxe durante a conmutación.As cargas indutivas, os enrolamentos do transformador, os arneses longos e os nós lixeiramente amortecidos poden xerar picos que non aparecen se só comparas os valores nominais do carril.Cando existe incerteza, a forma de onda transitoria trátase como a referencia principal porque revela rapidamente o comportamento real do circuíto.

• Disipación e marxe térmica na construción real

Mesmo cunha corrente modesta, a corrente superposta e VCE no momento incorrecto poden aumentar a disipación o suficiente como para importar.Un intercambio que cumpre co número actual no papel pero que se quente máis no recinto pode cambiar a ganancia, mover os puntos de sesgo e a idade dun xeito que parece aleatoriedade meses despois.Esa deriva pode ser sutil, e é exactamente o tipo de sutileza que fai que os enxeñeiros adiviñen todo o demais primeiro.

• Comportamento de ganancia na corrente de funcionamento

Ambas as partes amplificaranse, pero os seus perfís de hFE fronte á corrente e a temperatura poden diferir de xeito que aparecen no borde do deseño.No cambio, a marxe beta forzada débil pode retardar o apagado e engadir calor durante as transicións;en etapas analóxicas, pode mover puntos de operación e alterar a distorsión.Cando un deseño case satura ou apenas sesga, estas diferenzas deixan de ser académicas.

• Unha mentalidade límite para VCE

Un hábito práctico que se mantén é tratar a clasificación VCE como un límite que evitas cruzar, non un número ao que intentas achegar de forma eficiente.Se o nodo colector pode subir de forma realista a decenas de voltios por riba dos 40 V, mesmo durante intervalos curtos, o 2N5551 adoita sentirse como a opción máis tranquila.Isto aparece a miúdo en equipos de sinal mixto onde os carrís parecen estables no papel pero sobrepasan durante as desconexións de carga ou cando varias fontes aumentan a diferentes velocidades.

Use o margen de tensión como filtro inicial, porque os fallos máis difíciles de diagnosticar adoitan vivir nos momentos entre os estados estacionarios, o inicio, o apagado, os pasos de carga e os eventos do conector.Elixir o transistor que mantén eses momentos nun sobre cómodo normalmente paga máis que apoiarse nunha opción de propósito xeral familiar.

2N5551 contra BC547

En que é habitualmente boa a clase BC547 e no que non lle gusta naturalmente

As pezas da clase BC547 adoitan ser transistores de pequeno sinal de baixa tensión (a miúdo ao redor de 45 V VCE máx.) destinados á amplificación da luz e á conmutación de baixa corrente.En ambientes de baixa tensión, poden ser un pracer de usar porque o comportamento é previsible e as suposicións do circuíto son fáciles de manter intactas.

Moitas veces brillan nos seguintes tipos de circuítos cando os cambios de tensión seguen sendo modestos e ben controlados.

• Preamplificadores de audio de baixa tensión

• Partes frontales do sensor

• Pequenas interfaces a nivel lóxico e conmutación de luz

Onde se fan incómodos é calquera nodo que poida ver un golpe indutivo ou carrís de maior tensión a menos que o circuíto estea fixado e verificado deliberadamente.Se o enfoque de protección probablemente está ben, esa incerteza tende a aparecer máis tarde como fallos esporádicos, o que raramente é un resultado satisfactorio.

Onde o 2N5551 adoita gañar en tolerancia ambiental

O 2N5551 adoita ser o candidato máis forte cando o colector debe tolerar oscilacións de tensión máis grandes, como etapas analóxicas de alta tensión, cambios de nivel ou pontes en dominios de maior tensión.Nestes papeis, a clasificación VCE máis alta é a miúdo o que separa un deseño que se sente estable nas variacións de cableado dun que só se comporta ben en condicións ideais de laboratorio.

• Etapas analóxicas de alta tensión

• Cambio de nivel e interface de alta tensión

• Nodos expostos a picos inducidos polo cableado ou variacións máis amplas no mundo real

Como escoller unha lista de verificación que evite a maioría das malas substitucións

A selección é máis suave cando está dirixida por límites concretos en lugar de etiquetar con propósitos similares.Os seguintes puntos de control converten unha substitución difusa nunha decisión que podes defender máis tarde, aínda que o circuíto se comporte de forma diferente entre as compilacións.

• VCE no peor dos casos, incluídos os transitorios

Calcule ou mida o VCE máximo durante o funcionamento normal, o arranque/apagado e os eventos que están próximos a un fallo sen ser fallos absolutos (por exemplo, a desconexión da carga).Se o nodo está plausiblemente preto de 45 V, un dispositivo de clase BC547 convértese nunha opción de maior risco a menos que se comprobe a suxeición coa medición.Se o nodo pode aumentar moito máis aló diso, a clasificación da clase 2N5551 adoita converterse na liña de base máis sensata.

• Intensidade de colector necesaria

Comprobe tanto a corrente media como a corrente de pico durante os bordos de conmutación, a carga do capacitor, a entrada ou os pulsos curtos.Moitos circuítos parecen estar ben no banco porque os picos son breves, pero a repetición aínda pode xerar calor e estrés co paso do tempo.Os picos que duran pouco adoitan durar o suficiente como para importar térmicamente cando ocorren miles ou millóns de veces.

• Disipación continua e máxima no paquete real

Estima o peor solapamento usando P ≈ VCE × IC no momento en que ambos son elevados.A continuación, mapea iso para empaquetar os límites térmicos e o ambiente real da placa.Un dispositivo TO-92 nun PCB cálido e pechado xeralmente arroxa calor de forma moito menos eficaz do que indican os números da folla de datos do título, especialmente sen unha ampla área de cobre.

• Necesidades de ancho de banda, velocidade e estabilidade

En amplificadores e conmutación rápida, as capacidades e o ancho de banda de ganancia configuran a estabilidade e o comportamento do bordo.Un transistor que parece eléctricamente máis resistente aínda pode provocar oscilacións ou bordos lentos se o circuíto estaba implícitamente sintonizado nun perfil de capacitancia diferente.Cando a estabilidade é sensible, a validación da forma de onda no nodo do circuíto real adoita ser máis fiable que depender só das especificacións do ancho de banda nominal para predecir o comportamento dinámico.

Cando estes catro elementos se escriben con números reais, a decisión adoita deixar de sentirse subxectiva.Os deseños que envellecen ben son os que tratan o transistor non como un intercambio de mercadorías, senón como unha parte cuxa tensión de tensión, condicións térmicas e ambiente transitorio interactúan e avalíanse xuntos.

Conclusión

O 2N5551 é un transistor de pequeno sinal fiable para circuítos que requiren un manexo de maior tensión e un funcionamento estable a longo prazo.En circuítos prácticos, a súa utilidade vén menos da ganancia bruta ou da capacidade de corrente e máis da marxe de tensión, o funcionamento previsible e a tolerancia ás condicións transitorias do mundo real que adoitan aparecer durante a conmutación, o arranque, os cambios de cableado e o funcionamento a longo prazo.O uso exitoso do dispositivo depende da tensión conservadora e do deseño térmico, pola polarización adecuada, un comportamento de conmutación controlado, protección contra os transitorios e unha atención coidadosa á configuración dos pins e á disposición da PCB.Cando se aplica dentro de límites de funcionamento realistas e está apoiado por boas prácticas de xestión do estrés, o 2N5551 ofrece un rendemento fiable en aplicacións de amplificación analóxica, conmutación, interface e tratamento de sinal de maior tensión.

Preguntas frecuentes [FAQ]

1. Por que se prefire a miúdo o 2N5551 sobre os transistores comúns de pequeno sinal en circuítos de alta tensión?

O 2N5551 adoita seleccionarse porque proporciona unha maior tolerancia de voltaxe colector-emisor que moitos BJT estándar de pequeno sinal.Cun VCEO típico ao redor de 160 V, pode soportar picos transitorios, contragolpes indutivos, rebasamento de arranque e condicións de conmutación de alta tensión que empurrarían transistores de baixa tensión como o 2N2222 ou o BC547 á avaría.En deseños prácticos, este espazo de tensión extra adoita reducir os fallos intermitentes e mellora a estabilidade a longo prazo en condicións de funcionamento reais.

2. Como inflúen os picos de tensión transitorios na fiabilidade a longo prazo nos circuítos 2N5551?

Os eventos transitorios determinan con frecuencia a fiabilidade do transistor máis que os niveis de tensión en estado estacionario.As cargas indutivas, a conexión en quente de cables, o timbre causado pola inductancia e capacitancia perdidas e o exceso de conmutación poden elevar momentaneamente a tensión do colector moito máis alá do carril de subministración nominal.Aínda que a tensión de funcionamento media pareza segura, a tensión transitoria repetida pode degradar gradualmente o transistor por efectos de avalancha, crecemento de fugas ou fatiga térmica.Para controlar a enerxía transitoria úsanse habitualmente os amortiguadores, os díodos TVS, a protección contra flyback e a reducción de potencia conservadora.

3. Por que é especialmente importante a xestión térmica para o 2N5551 en embalaxe TO-92?

Aínda que o 2N5551 pode manexar niveis moderados de tensión e corrente, o paquete TO-92 ten unha capacidade de disipación térmica limitada.A eliminación de calor depende en gran medida da área de cobre do PCB, o fluxo de aire, a condución do chumbo e a temperatura do recinto.Incluso a corrente moderada do colector pode producir un quecemento significativo da unión cando se combina con condicións de VCE elevadas.Nos sistemas reais, o estrés térmico adoita acumularse lentamente, causando deriva do sesgo, inestabilidade da ganancia ou degradación da fiabilidade a longo prazo antes de que se produza un fallo catastrófico.

4. Como limita o efecto Miller o rendemento de alta frecuencia nas etapas do amplificador 2N5551?

Nas configuracións de amplificadores de emisor común, a capacitancia base do colector (Cbc) multiplícase pola ganancia de tensión mediante o efecto Miller.Isto crea unha capacidade de entrada efectiva moito maior, reducindo o ancho de banda e ralentizando a resposta do bordo.A medida que aumenta a variación da tensión do colector, a alimentación e o cambio de fase fanse máis perceptibles, ás veces provocando oscilacións ou inestabilidade inesperada.A redución da impedancia do colector, a dexeneración do emisor e os circuítos cascode úsanse habitualmente para controlar estes efectos en aplicacións de frecuencias máis altas.

5. Por que a identificación incorrecta do pin no 2N5551 pode crear síntomas de resolución de problemas enganosos?

Un 2N5551 mal cableado aínda pode conducir lixeiramente porque a operación inversa activa e as vías de fuga poden parecer unha amplificación débil.Isto pode crear síntomas enganosos nos que o circuíto case funciona, o que fai que a resolución de problemas se centre na polarización ou na estabilidade en lugar de conexións de pin incorrectas.Non obstante, a medida que aumenta a tensión e a corrente, a marxe de avaría colapsa, as fugas aumentan e o estrés térmico aumenta drasticamente.A verificación correcta da orientación do emisor, da base e do colector antes da montaxe evita, polo tanto, moitas fallas difíciles de diagnosticar.

6. Por que se usa con frecuencia a dexeneración do emisor nos deseños de amplificadores analóxicos 2N5551?

A dexeneración do emisor introduce retroalimentación negativa local a través dunha resistencia emisora.A medida que aumenta a corrente do colector, a tensión do emisor tamén aumenta, reducindo a accionamento base-emisor efectivo e estabilizando o punto de funcionamento.Isto mellora a estabilidade térmica, reduce a distorsión, minimiza a sensibilidade á variación da ganancia do transistor e crea un rendemento máis repetible nas diferenzas de temperatura e de fabricación.No deseño práctico de amplificadores, a dexeneración do emisor adoita separar os circuítos estables listos para a produción dos prototipos que só se comportan correctamente en condicións ideais.

7. Que causa un comportamento de apagado lento cando o 2N5551 está moi saturado durante a conmutación?

A saturación profunda almacena o exceso de carga dentro da rexión base do transistor.Antes de que o transistor poida apagarse por completo, debe eliminarse esta carga almacenada, atrasando a caída da corrente do colector e aumentando as perdas de conmutación.O resultado pode aparecer como bordos suaves, atrasos de liberación do relé, LED fantasma ou quecemento excesivo a frecuencias de conmutación máis altas.A redución beta forzada, as resistencias de descarga do emisor de base e os circuítos de abrazadeira Baker úsanse habitualmente para mellorar a velocidade de conmutación e reducir as perdas de saturación.

8. Por que o 2N5551 adoita superar os transistores da clase BC547 en ambientes electricamente ruidosos?

Os dispositivos da clase BC547 adoitan estar optimizados para aplicacións de sinais pequenos de baixa tensión e normalmente operan arredor dos límites VCE de 45 V.En ambientes ruidosos que impliquen cableado longo, cargas indutivas ou carrís de maior tensión, os picos transitorios poden achegarse ou superar facilmente eses límites.A tolerancia de tensión substancialmente maior do 2N5551 permítelle absorber o estrés eléctrico do mundo real con máis comodidade, mellorando a fiabilidade en aplicacións como o cambio de nivel, as etapas analóxicas de alta tensión e os circuítos de conmutación industriais.

9. Por que a ganancia do transistor (β ou hFE) se considera pouco fiable como a principal base de polarización?

A ganancia do transistor varía coa corrente do colector, a temperatura, o proceso de fabricación e o lote do dispositivo.Os deseños que dependen moito dun único valor de hFE "típico" adoitan derivar, saturarse de forma inconsistente ou comportarse de forma diferente entre as unidades.Os circuítos máis estables usan redes de resistencias, dexeneración do emisor e realimentación para establecer puntos de funcionamento independentemente da variación da ganancia do transistor.Este enfoque mellora a consistencia durante a produción, o servizo e a operación a longo prazo.

10. Como equilibra o 2N5551 a sinxeleza práctica coa capacidade de alta tensión en deseños do mundo real?

O 2N5551 combina unha tolerancia de tensión relativamente alta cun paquete TO-92 sinxelo e barato que segue sendo fácil de prototipar, soldar, substituír e solucionar problemas.Isto fai que sexa especialmente atractivo para etapas analóxicas, redes de conmutación, traballos de reparación e proxectos de modernización nos que necesite un manexo fiable de alta tensión sen pasar a solucións de transistores máis grandes ou complexas.O seu valor a miúdo vén menos dun rendemento extremo e máis de proporcionar un comportamento estable e tolerante en condicións imperfectas do mundo real.
