Unha guía completa de conectores Spade: para unha fiación segura e fiable

Os conectores Spade son terminais de fíos moi utilizados que proporcionan un xeito sinxelo, seguro e útil de conectar fíos a parafusos, espárragos e postes de terminais.Este artigo explica como funcionan, que requisitos do proxecto deben ser verificados antes da selección e por que son importantes o calibre do fío, o tamaño dos pernos, o tipo de conector, a calidade do material e a compatibilidade.Tamén abrangue as normas de seguridade, os riscos de sobrequecemento e os métodos de engarzado e instalación adecuados.Xuntos, estes temas mostran como a correcta selección e instalación de conectores espada permiten conexións eléctricas seguras, fiables e duradeiras.

Catálogo

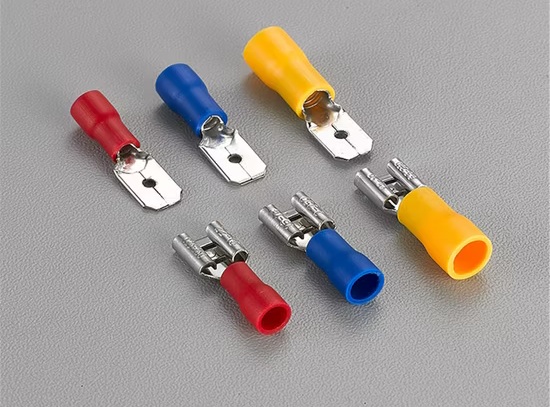

Visión xeral dos conectores Spade

Os conectores de pala son terminais eléctricos que se usan para conectar fíos a parafusos, espárragos ou postes de terminais.O extremo metálico ten forma de garfo aberto, polo que o conector pode deslizarse no seu lugar ao redor do punto de fixación.En moitos casos, o parafuso só debe afrouxarse, non retirarse completamente.Isto fai que a conexión sexa máis rápida de instalar e máis fácil de desconectar durante a reparación, a substitución ou a inspección rutineira.

No traballo de cableado real, esta forma aforra tempo cando é necesario retirar un cable dun bloque de terminales, substituír unha peza danada ou comprobar un circuíto sen perturbar o conxunto completo.En lugar de separar unha unión permanente, o fío pódese soltar afrouxando o parafuso, levantando o conector e encaixándoo de novo no seu lugar despois de que se faga o traballo.Esta é unha das razóns polas que os conectores espada son amplamente utilizados en sistemas eléctricos e electrónicos que precisan tanto un contacto seguro como un fácil acceso ao servizo.

Os conectores de pala están feitos en diferentes tamaños, materiais e estilos de illamento.Algúns son metálicos nus, mentres que outros inclúen unha manga illada que cobre a sección engastada e axuda a reducir o contacto accidental.O conector correcto debe coincidir co tamaño do fío e co tamaño do parafuso ou do parafuso.Se calquera dos dous está equivocado, é posible que o terminal non se asente firmemente e a conexión pode facerse menos fiable co paso do tempo.

Requisitos do proxecto

Requisitos de corrente e tensión

Todo proxecto debe comezar cunha comprobación clara da corrente e tensión que debe soportar a conexión.Este é un dos primeiros pasos prácticos na selección do conector porque un conector de pala non só se elixe pola forma ou axuste.Tamén debe manexar a carga eléctrica con seguridade durante o funcionamento normal e durante períodos curtos nos que a carga se eleve por encima do nivel medio.

Cada conector de pala ten unha clasificación eléctrica específica, e esa clasificación mostra a cantidade de corrente e tensión que pode soportar o terminal sen crear calor excesivo nin estresar a conexión.Cando a corrente pasa polo terminal, o contacto metálico e a unión do fío engarzado deben permanecer estables.Se o conector ten un tamaño inferior ou supera a súa clasificación, pode acumularse calor no punto de contacto e ao longo do extremo do cable.Esa calor pode danar a superficie terminal, debilitar o illamento do fío e acurtar a vida útil da conexión.

Por ese motivo, o conector seleccionado debe cubrir a carga esperada máis alta, non só a condición de funcionamento normal.Isto inclúe breves subidas que aparecen cando o equipo se inicia, cambia ou funciona baixo a demanda cambiante.Este paso é especialmente importante nos sistemas de automoción, domésticos e industriais, onde as condicións de funcionamento reais non sempre permanecen constantes.Un conector coa clasificación correcta axuda a que o circuíto se manteña estable e reduce o risco de sobrequecemento, danos ao illamento e fallos precoces.

Condicións ambientais

Despois de comprobar a carga eléctrica, o seguinte paso é mirar o ambiente de traballo.O lugar onde se instalará o conector ten un efecto directo sobre o tempo que vai durar e o ben que vai funcionar.Unha conexión que funciona ben nun panel interior limpo pode fallar moito antes nun compartimento do motor quente, nunha zona de servizo húmida ou nun recinto de fábrica sucio.

A calor pode suavizar o illamento e debilitar os materiais terminais co paso do tempo.A humidade pode chegar ás superficies metálicas expostas e provocar corrosión, o que reduce a calidade do contacto e aumenta a resistencia.A vibración pode afrouxar lentamente unha conexión débil ou mal axustada, especialmente cando o equipo se move, comeza, detén ou treme durante o funcionamento.O po, o aceite e os produtos químicos tamén poden acumularse ao redor do terminal e reducir a vida útil se o conector non está deseñado para esas condicións.

Debido a isto, o ambiente de instalación debe ser revisado tan coidadosamente como a clasificación eléctrica.Nos sistemas de automóbiles, os conectores adoitan soportar a calor, as vibracións e a exposición a fluídos.Nos sistemas domésticos, os conectores pódense instalar en áreas con humidade, como cociñas, sotos ou espazos de utilidade.Nos equipos industriais, os terminais poden estar expostos a sucidade, néboa de aceite, axentes de limpeza ou produtos químicos de proceso.Nestas condicións máis duras, os terminais illados, resistentes á corrosión e correctamente axustados adoitan proporcionar unha mellor protección e unha maior vida útil.

Tipo de aplicación

O paso final é facer coincidir o conector coa aplicación real.Mesmo cando xa se coñece a corrente, a tensión e o ambiente, o propio equipo aínda afecta a que tipo de conector funcionará mellor.Diferentes sistemas expoñen diferentes demandas á conexión, e esas demandas inflúen no tipo de terminal que se debe utilizar.

No cableado de automóbiles, o conector adoita estar seguro baixo vibracións constantes, cambios de temperatura e contacto con aceites ou fluídos.Nos sistemas de audio, a conexión debe permanecer estable para que o camiño do sinal permaneza limpo e consistente.No cableado doméstico, os instaladores a miúdo prefiren conectores que sexan fáciles de montar, inspeccionar e substituír durante o mantemento.Nos equipos industriais, os terminais poden necesitar soportar cargas eléctricas máis pesadas, mantementos repetidos e condicións de funcionamento máis duras.

Escoller o conector en función do uso real axuda a evitar problemas máis tarde.Un terminal que funciona ben nun lugar interior seco pode non aguantar dentro dun vehículo, preto de máquinas ou dentro dun panel de control poeirento.Combinar o conector coa aplicación mellora a seguridade, aumenta a durabilidade e fai que o mantemento e a substitución futuras sexan máis fáciles e fiables.

Calibre do fío e tamaño do perno de terminal

Normas de calibre de fíos

O calibre do fío mostra o grosor dun fío, polo que é unha das primeiras cousas a comprobar antes de escoller un conector de pala.En moitos sistemas eléctricos, o tamaño dos cables mídese mediante o estándar American Wire Gauge (AWG).Baixo este sistema, o número móvese na dirección oposta ao grosor do fío.Un número AWG máis pequeno significa un cable máis groso, polo que 10 AWG é máis groso que 18 AWG.

Isto é importante durante a selección do conector porque un terminal de espada está feito para albergar só un determinado rango de tamaños de cable.Cando o fío é pelado e inserido no barril de crimpado, o barril metálico debe pecharse firmemente ao redor do condutor.Se o conector é demasiado grande, é posible que o barril non agarre firmemente o fío e que o engarce poida afrouxarse ​​por tirón ou vibración.Se o conector é demasiado pequeno, é posible que o fío non entre por completo ou que os fíos poidan espremerse, dobrarse ou cortarse durante o engarzado.En ambos os casos, o contacto faise menos fiable.

Unha coincidencia correcta entre o calibre do fío e a gama do conector axuda a crear un engarce firme, un contacto eléctrico estable e un mellor rendemento a longo prazo.Este é un paso básico, pero ten un efecto directo sobre a forza da conexión, a estabilidade eléctrica e a seguridade.

Como medir o calibre do fío:

Antes de seleccionar o terminal, debe comprobarse o tamaño do fío coa maior precisión posible.O método máis fiable é utilizar unha ferramenta de calibre de fío, que permite que o fío encaixe nas aberturas marcadas ata que se atope o tamaño correcto.Isto dá unha lectura directa e reduce as suposicións durante a selección do conector.

Outro método común é ler as marcas impresas no illamento do fío.Moitos fíos están etiquetados co seu tamaño, especialmente en conxuntos de cables fabricados ou rolos eléctricos estándar.Cando esas marcas están claras e non danadas, poden proporcionar unha referencia rápida.Se non hai ningunha ferramenta de calibre ou marca impresa dispoñible, pódese usar unha táboa de tamaños de arame para estimar o tamaño, aínda que este método é menos preciso e debe ser tratado con máis coidado.

Moitos conectores de pala illados tamén usan codificación de cores para indicar a gama de cables para os que están construídos.En moitos conxuntos de conectores comúns, o vermello úsase para 22 a 16 AWG, o azul para 16 a 14 AWG e o amarelo para 12 a 10 AWG.Estas cores fan que a clasificación e a selección básica sexan máis rápidas, especialmente durante os traballos de cableado repetidos.Aínda así, a cor só debe servir de guía.A medición real do fío segue sendo o enfoque máis seguro, porque un desajuste de tamaño pequeno pode provocar un engarce débil, un mal agarre do condutor ou unha conexión inestable despois da instalación.

Tamaño do perno terminal

Despois de confirmar o calibre do fío, o seguinte paso é comprobar o tamaño do terminal.O fío pode encaixar correctamente no barril de crimpado, pero o conector aínda debe asentarse correctamente no parafuso ou cravo onde se fixará.A abertura do garfo do terminal de pala debe ser o suficientemente ancha como para desprazarse ao redor do cravo sen forzalo, pero non tan grande como para que o terminal se mova ou quede solto despois de apertalo.

O tamaño do perno adoita identificarse polo seu diámetro, con tamaños comúns como 1/4 de polgada, 5/16 de polgada e 3/8 de polgada.Ao seleccionar o terminal, a abertura no extremo da pala debe coincidir con ese tamaño o máis preto posible.Se a abertura é demasiado pequena, o conector non encaixará sobre o cravo.Se é demasiado grande, o terminal pode saír de posición antes ou durante o aperte, o que reduce a área de contacto entre as superficies metálicas.Menos área de contacto pode aumentar a resistencia e facer que a articulación sexa menos segura.

A forma máis precisa de comprobar o perno é con calibres, que dan unha medida directa do diámetro.Unha regra pódese usar para facer unha estimación aproximada cando non hai outra cousa dispoñible, pero é menos precisa, especialmente no hardware máis pequeno.Unha abertura lixeiramente maior aínda pode funcionar nalgúns casos, pero un exceso de espazo libre debilita o axuste e reduce a estabilidade da conexión.

Un conector de pala fiable debe coincidir tanto co calibre do fío como co tamaño do perno.O lado do fío afecta a firmeza coa que se suxeita o condutor e a abertura do terminal afecta o ben que o conector se asenta contra o punto de suxeición.Cando ambos se combinan correctamente, a conexión é máis fácil de instalar, máis fácil de apretar correctamente e máis fiable durante o uso a longo prazo.

Tipos de conectores espada

Os conectores Spade fanse de varias formas porque os traballos de cableado non requiren todos o mesmo tipo de conexión.Algunhas instalacións necesitan unha terminación de cable básica con fácil acceso.Outros necesitan unha mellor protección ao redor da zona engarzada, unha forma máis rápida de desconectar pezas ou unha suxeición máis forte baixo o movemento e as vibracións.Por ese motivo, os conectores espada difieren non só na forma, senón tamén na forma en que protexen a conexión e na firmeza que permanecen no seu lugar despois da instalación.

No uso real, o tipo de conector afecta tanto ao paso da instalación como ao rendemento a longo prazo do cableado.Un simple terminal pode funcionar ben dentro dun recinto seco onde a conexión raramente se toca.Pode ser necesario un tipo máis protexido ou seguro cando os cables atravesan a carrocería dun vehículo, preto de equipos en movemento ou nun espazo onde se realizan traballos de servizo con frecuencia.Escoller o tipo correcto facilita o traballo ao principio e axuda a evitar conexións soltas, metal exposto e reparacións repetidas máis tarde.

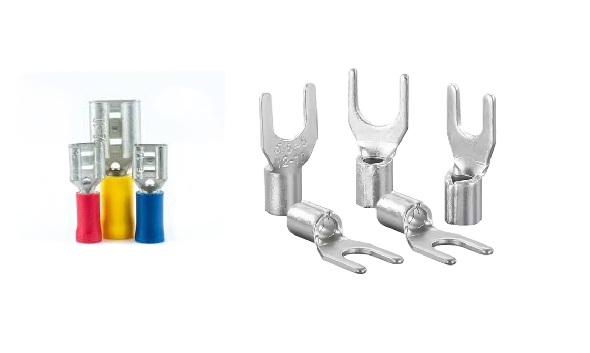

Conectores de pala illados e non illados

Os conectores de pala illados teñen unha manga de plástico ao redor da sección de prensado.Despois de que o fío sexa pelado e inserido no barril, a manga cobre a zona onde o condutor está engarzado no terminal.Esta capa engadida axuda a reducir o contacto accidental coas pezas metálicas e dálle á conexión máis protección contra a humidade, o po e a contaminación lumínica.É especialmente útil en lugares onde os cables próximos, os terminais expostos ou as condicións húmidas poden aumentar o risco de curtocircuítos ou contactos non desexados.

Debido a esa protección adicional, os conectores illados úsanse amplamente na fiación de automóbiles, sistemas eléctricos domésticos, equipos ao aire libre e traballos de mantemento xeral.Adoitan ser a opción máis segura cando a conexión se pode manexar durante o servizo ou cando a zona circundante non está totalmente selada.

Os conectores de pala non illados non teñen este manguito, polo que o terminal metálico permanece exposto.Normalmente escóllense para espazos secos, pechados ou controlados onde non é necesario un illamento adicional.Nestas configuracións, a conexión adoita estar protexida pola carcasa do equipo ou pola disposición dentro dun panel.Os tipos non illados adoitan ser máis pequenos, ás veces máis fáciles de encaixar en espazos reducidos e, a miúdo, de menor custo.Non obstante, proporcionan menos protección ao redor da área engarzada, polo que só deben usarse onde as condicións de instalación admiten esa elección.

A mellor opción depende das condicións reais de traballo.Cando a seguridade, o illamento e a protección ambiental importan máis, os tipos illados adoitan ser a opción máis forte.Cando a conexión está dentro dun recinto protexido e o espazo é limitado, un tipo non illado pode ser suficiente.

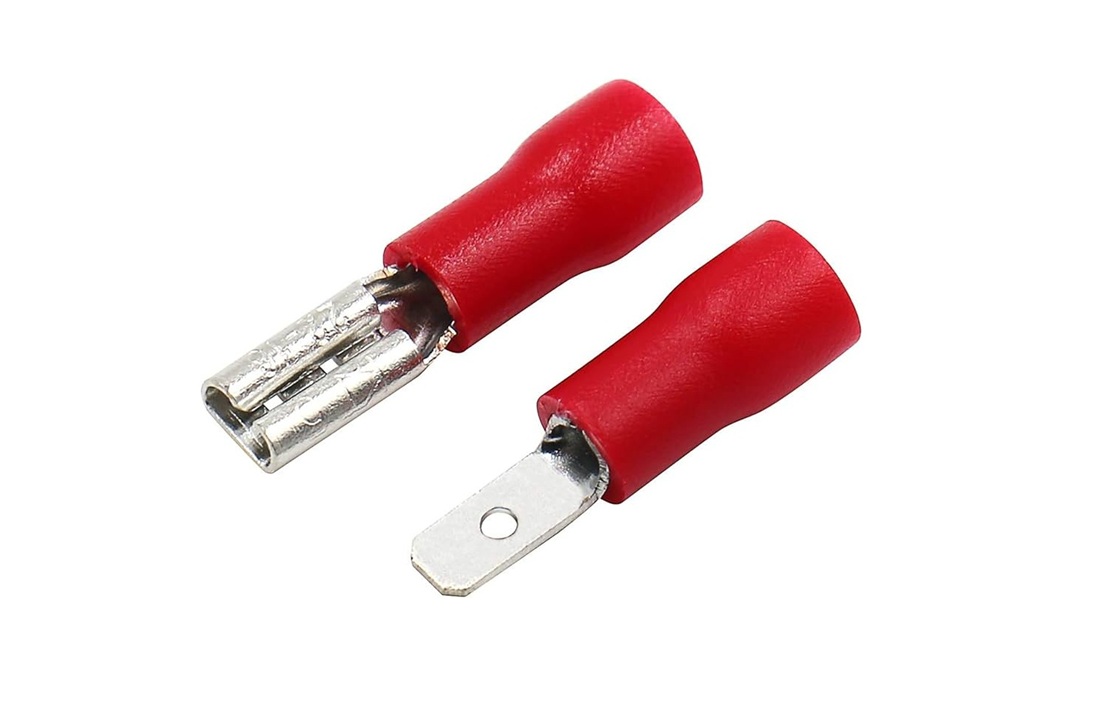

Conectores espada macho e femia

Os conectores de pala macho e femia están deseñados para unha conexión rápida e unha eliminación rápida.O terminal macho ten unha lámina metálica plana, e o terminal femia ten unha abertura con forma que se desliza sobre esa lámina e agarra.Durante a montaxe, as dúas partes empúxanse a man ata que o contacto metálico quede asentado.Durante o mantemento, pódense separar sen cortar o fío, o que os fai útiles en sistemas que precisan reparación, substitución ou probas.

Este estilo é común en aparellos, vehículos, altofalantes, cableado de control e outros conxuntos eléctricos útiles.Permite desconectar unha parte dun sistema mentres se deixa o resto do cableado no seu lugar.Isto fai que a substitución de compoñentes sexa máis rápida e reduce a necesidade de reconstruír a conexión cada vez que se elimina unha peza.

A súa principal vantaxe é a flexibilidade durante o mantemento.Pódese desconectar, comprobar e volver conectar un cable con menos esforzo que con métodos de cableado máis permanentes.Ao mesmo tempo, ambas partes deben coincidir en tamaño e axuste.Se o lado feminino está demasiado solto na lámina macho, a presión de contacto cae e a conexión pode cambiar, quentar ou funcionar de forma desigual.É necesario un axuste adecuado para unha ruta eléctrica estable e un uso fiable a longo prazo.

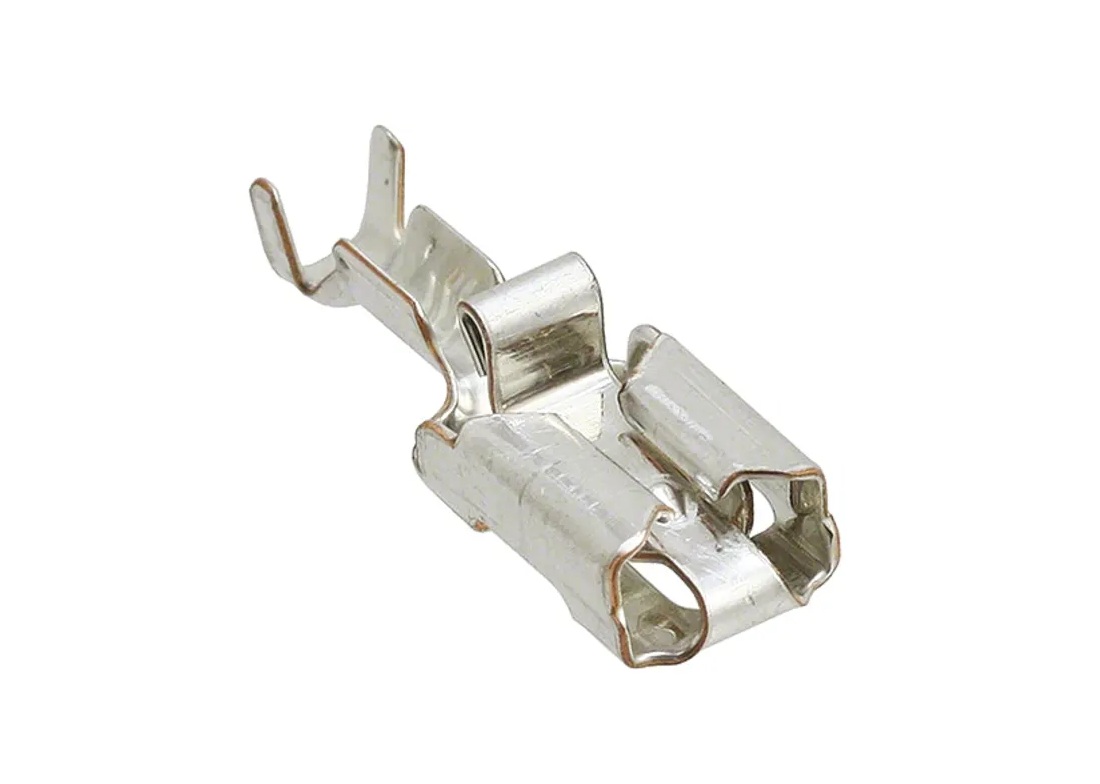

Terminais Spade de bloqueo

Os terminais de pala de bloqueo están feitos para situacións nas que se pode soltar unha conexión estándar.Inclúen unha función de bloqueo, como unha pestana, clip ou sección de resorte, que axuda a manter o terminal no seu lugar despois de conectarlo.Unha vez que o conector é empuxado na parte de acoplamento, esa característica engade resistencia ao movemento ou retirada accidental.

Esta retención adicional é útil en vehículos, máquinas industriais, equipos de enerxía e sistemas de enerxía onde o cableado pode estar exposto a vibracións, movementos repetidos ou golpes mecánicos.Nesas condicións, un terminal estándar pode perder posición lentamente se o axuste non é o suficientemente firme ou se a conexión se perturba durante o funcionamento.Un tipo de bloqueo axuda a reducir ese risco mantendo o terminal conectado de forma máis segura.

O principal beneficio é unha suxeición máis forte durante un uso esixente.Esa suxeición máis forte pode reducir os problemas de mantemento, reducir as posibilidades de desconexión repentina e mellorar a estabilidade da conexión ao longo do tempo.Os tipos de bloqueo están dispoñibles tanto en versións illadas como non illadas, polo que o conector aínda se pode adaptar ao ambiente circundante mentres engade retención adicional.

O tipo de conector de espada correcto depende de como funciona o sistema, onde está instalado e con que frecuencia hai que eliminar a conexión.Os conectores illados adoitan ser mellores para áreas con humidade, po, metal exposto ou esixencias de seguridade máis altas.Os conectores non illados adoitan ser axeitados para espazos limpos, secos e protexidos onde a conexión está pechada.Os conectores macho e femia son útiles cando hai que desconectar pezas durante o servizo, mentres que os terminais de bloqueo son mellores para sistemas expostos a vibracións ou movementos frecuentes.

Unha boa selección debe considerar o uso completo da conexión, non só o paso da instalación.O conector debe coincidir coas condicións de traballo, a necesidade de protección e a cantidade de tensión mecánica á que se enfrontará o cableado.Cando o tipo é elixido correctamente, o cable é máis fácil de instalar, máis fácil de reparar e máis fiable durante a operación a longo prazo.

Material e Calidade

Materiais comúns utilizados nos conectores de pala

O material dun conector de pala afecta o ben que transporta a corrente e o ben que mantén a súa forma durante o engarce e o uso a longo prazo.A maioría dos conectores de pala están feitos de cobre ou latón.O cobre é moi utilizado porque ten unha alta condutividade eléctrica, o que axuda a que a corrente pase polo terminal con menos resistencia.O latón tamén é común porque proporciona unha boa resistencia e durabilidade, o que axuda a que o terminal se manteña firme cando se engasta sobre o fío e se fixa baixo un parafuso ou cravo.

Moitos conectores tamén teñen estañado na superficie metálica.Esta fina capa chapada axuda a protexer o conector da oxidación e da corrosión.Tamén axuda a que a superficie de contacto estea máis limpa ao longo do tempo, especialmente nos lugares onde o aire está húmido ou a conexión está exposta á sucidade e a temperaturas cambiantes.Un terminal feito de bo metal base e cuberto cunha placa adecuada adoita manter un camiño eléctrico máis estable durante períodos longos de servizo.

Nos conectores de pala illados, a manga adoita estar feita de nailon ou PVC.Esta capa exterior cobre a zona de engarce e engade protección básica durante a manipulación e instalación.O illamento axuda a reducir o contacto accidental co metal exposto e dálle ao terminal certa resistencia á humidade, á sucidade e á abrasión menor.O material da manga tamén afecta o comportamento do conector durante o engaste.Unha funda ben axustada permanece no seu lugar, non se racha facilmente e axuda a que o terminal siga sendo máis fácil de manexar durante a montaxe.

Por iso, a elección do material afecta tanto o rendemento eléctrico como a fiabilidade física.O metal afecta á condutividade e á resistencia, mentres que o revestimento e o illamento afectan á protección e á vida útil a longo prazo.

Por que é importante a resistencia á corrosión

A corrosión é unha das razóns máis comúns polas que falla unha conexión de terminal, especialmente en lugares con humidade, po, sal, aceite ou calor.Cando a corrosión comeza a formarse na superficie metálica, a área de contacto entre o terminal e o punto de conexión faise menos eficaz.A medida que aumenta a resistencia, a conexión pode comezar a estar máis quente.Esa calor extra pode debilitar o terminal, danar o illamento próximo e reducir a fiabilidade xeral do circuíto.

É por iso que os terminais chapados, especialmente os conectores de cobre estañado, adoitan ser preferidos en sistemas automotivos, mariños e industriais.Neses ambientes, os conectores teñen máis probabilidades de enfrontarse a vapor de auga, oscilacións de temperatura, sal da estrada, po de proceso ou exposición a produtos químicos.Unha superficie mellor protexida retarda o deterioro do metal e axuda ao terminal a manter un contacto estable durante un período máis longo.

O rendemento a longo prazo en condicións duras non depende só da placa.Un bo illamento, un selado adecuado onde sexa necesario e un engarzado correcto tamén axudan a limitar a corrosión.Cando os fíos do fío están ben engastados dentro do barril, hai menos espazo para que se recolla a humidade e a contaminación.Cando o illamento encaixa ben e o conector se utiliza no ambiente adecuado, a conexión ten máis posibilidades de manterse limpa e fiable.

Os conectores de menor calidade poden seguir funcionando en condicións lixeiras ou interiores, pero normalmente teñen menos protección cando o medio ambiente se fai máis esixente.Nas áreas con humidade, sal ou calor, é máis probable que eses terminais de menor calidade se corroan cedo e fallen antes.

Como recoñecer a calidade do conector

Un conector de pala de alta calidade adoita mostrar varios sinais claros durante a manipulación e a instalación.O corpo metálico debe sentirse sólido e non debe dobrarse con demasiada facilidade baixo unha lixeira presión.O recubrimento debe verse liso e uniforme en toda a superficie, sen manchas rugosas, escamas ou áreas mate que suxiran un mal acabado.Nos tipos illados, a manga debe encaixar firmemente ao redor do terminal e non debe deslizarse, dividirse ou desprenderse durante o traballo normal de prensado.

Os bos conectores tamén manteñen mellor a súa forma cando se insire o fío e se aplica a ferramenta de crimpado.Durante o engaste, o barril debe pecharse ao redor do fío dun xeito controlado, sen que se dobra de forma irregular nin se derrube con demasiada facilidade.Despois do engaste, o fío debe permanecer firmemente suxeito, co condutor asegurado dentro do barril e o terminal aínda aliñado correctamente.Este tipo de axuste axuda a manter un forte agarre mecánico e un contacto eléctrico estable.

Os conectores de mala calidade adoitan revelar problemas rapidamente.O metal pode ser demasiado delgado, o que pode provocar engastes débiles ou deformacións durante a instalación.O manguito de illamento pode estar solto ou quebradizo, o que reduce a protección e fai que a manipulación sexa menos fiable.O acabado superficial tamén pode ser irregular, o que pode suxerir unha menor resistencia á corrosión e unha calidade de fabricación máis baixa.Estes problemas poden provocar un contacto deficiente, unha vida útil máis curta e unha maior probabilidade de falla baixo carga ou vibración.

Por esa razón, a calidade do conector debe ser xulgada por algo máis que a aparencia.Os sinais importantes inclúen o grosor do metal, a consistencia do chapado, o axuste do illamento e o bo rendemento do conector durante o engaste.Estes detalles dan unha imaxe máis precisa da fiabilidade a longo prazo.

Punto clave sobre o material e a calidade

Un bo conector de pala depende máis que o tamaño e a forma correctos.Tamén depende do metal utilizado, da calidade do revestimento e do axuste do illamento.Cando estas pezas están ben feitas, o conector transporta a corrente de forma máis fiable, resiste a corrosión de forma máis eficaz e mantense seguro para unha maior vida útil.

Compatibilidade e axuste

Tamaño do terminal

Unha conexión eléctrica fiable comeza co tamaño de terminal correcto.Antes da instalación, o conector debe coincidir con dous puntos básicos: o calibre do fío e o tamaño do perno ou do parafuso.Ambos deben encaixar correctamente para que a conexión estea segura e transporte a corrente con seguridade.

No lado do fío, o barril de crimpado debe coincidir co calibre do fío.Despois de retirar o illamento, insírese o condutor no barril e comprime o metal cunha ferramenta de prensado.Se o barril é demasiado grande, non agarrará o fío o suficientemente forte.O fío pode moverse, soltar ou desenvolver unha maior resistencia na unión engarzada.Se o barril é demasiado pequeno, é posible que o fío non entre completamente ou que os fíos se dobran, se corten ou se apiñan durante o engarzado.En calquera caso, a conexión faise máis débil e menos fiable.

No lado do terminal, a abertura do conector de pala debe coincidir co parafuso ou perno onde se instalará.A abertura do garfo debe deslizarse no seu lugar sen forzar e, a continuación, colocarse plana baixo o peche cando estea apertada.Se a abertura é demasiado grande, o terminal pode desviarse do centro antes de fixar o parafuso.Ese movemento reduce a área de contacto e debilita a suxeición.Se a abertura é demasiado pequena, o conector non se asentará correctamente.

Unha combinación de tamaño axeitado mellora a presión de contacto, reduce o movemento non desexado e axuda a que a conexión manteña un rendemento eléctrico estable ao longo do tempo.

Relacionar o conector co equipo

Un conector debe caber máis que o fío e o punto de montaxe.Tamén debe coincidir co equipo onde se vai utilizar.Os distintos sistemas expoñen ao terminal diferentes esixencias, polo que o material, o illamento e a protección da superficie deben adaptarse ás condicións reais de traballo.

Nos sistemas de automóbiles, os conectores adoitan enfrontarse a vibracións, calor e exposición a fluídos, polo que o terminal debe permanecer axustado e resistir o desgaste baixo movementos repetidos.Nos sistemas de audio domésticos, a conexión necesita un contacto metálico estable e unha boa condutividade para que o fluxo de sinal sexa constante.En ambientes exteriores, húmidos ou sucios, o conector pode necesitar metal chapado, mellor illamento ou protección adicional contra a corrosión.

Este paso é importante porque un conector pode encaixar correctamente durante a instalación e seguir fallando máis tarde no servizo.Un terminal pode engarzarse ben e apretar correctamente ao principio, pero se o seu material ou nivel de protección non coincide co equipo, a conexión pode debilitarse co paso do tempo.A elección correcta debe apoiar o rendemento eléctrico, a estabilidade mecánica e a durabilidade ambiental xuntos.

Evitando problemas comúns de axuste e compatibilidade

Moitos problemas de conexión comezan cunha mala coincidencia entre o terminal e o traballo real.As causas máis comúns son o dimensionamento incorrecto, os materiais inadecuados e a insuficiente protección do medio ambiente.Estes problemas moitas veces non aparecen no momento da instalación.Aparecen máis tarde como fíos soltos, terminais sobrequentados, corrosión ou problemas de servizo repetidos.

Un terminal que é demasiado grande ou moi pequeno pode crear un engarce débil ou un punto de montaxe inestable.Un conector feito de material incorrecto pode perder condutividade ou resistencia en condicións esixentes.Un terminal sen suficiente illamento ou resistencia á corrosión pode funcionar de forma aceptable nun espazo interior seco pero fallar máis rápido nun lugar húmido, poeirento ou a altas temperaturas.Incluso un conector ben feito pode funcionar mal cando se usa nunha aplicación incorrecta.

Estes problemas son moito máis fáciles de previr antes da instalación que de corrixilos despois dun fallo.O enfoque máis seguro é comprobar o tamaño do fío, o tamaño dos pernos, o material do terminal e o ambiente de traballo antes de que o conector estea engarzado e instalado.Este tipo de preparación reduce as posibilidades de falla e axuda a que a conexión se manteña segura durante unha vida útil máis longa.

Sempre debe comprobarse a compatibilidade antes da instalación porque afecta á seguridade, ao rendemento e á vida útil.Un bo conector de pala non é simplemente aquel que encaixa no seu lugar.Debe axustarse ao fío, ao punto de suxeición e ás condicións do equipamento ao mesmo tempo.Cando todas estas pezas coinciden, a conexión é máis fácil de instalar, máis estable durante o funcionamento e é menos probable que falle máis tarde.

Seguridade e Normas

Seguindo os Códigos e Normas Eléctricas

Os traballos eléctricos deben seguir sempre os códigos de seguridade recoñecidos e as normas de produtos.Estas regras axudan a reducir o risco de sobrequecemento, erros de cableado, danos no equipo e incendios.Estándares como NEC, UL e outros requisitos rexionais utilízanse para definir como se deben clasificar, probar e aplicar os conectores en sistemas reais.Cando un conector cumpre estes estándares, é máis probable que funcione con seguridade dentro dos límites eléctricos e mecánicos previstos.

No traballo de instalación real, isto significa que o conector non debe escollerse só pola forma ou pola comodidade.A clasificación, o material, o tipo de illamento e o uso previsto deben coincidir co traballo.Un conector que estea debidamente aprobado e que se use de forma correcta proporciona ao instalador un punto de partida máis seguro.Tamén facilita a inspección, aprobación e mantemento do sistema de cableado acabado.

Seguir o código mellora máis que o cumprimento.Mellora a calidade xeral do traballo.Cando o conector está correctamente clasificado e instalado de acordo cos estándares recoñecidos, é máis probable que a conexión permaneza estable baixo carga e menos probable que falle antes.Os estándares non substitúen un traballo coidadoso, pero proporcionan unha base fiable para unha instalación segura e un rendemento a longo prazo.

Conexións seguras

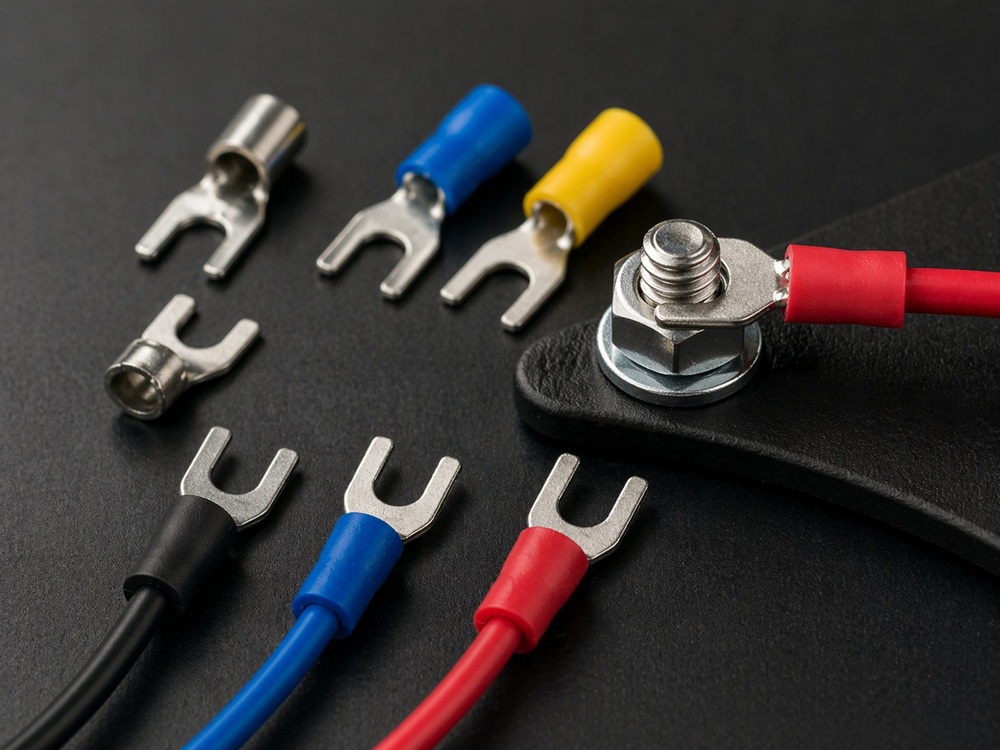

Unha conexión segura é unha das partes máis importantes da seguridade eléctrica.Cando un terminal está solto, o contacto metálico entre o conector e o fío ou cravo faise menos estable.Cando a presión de contacto cae, a resistencia eléctrica pode aumentar.Cando a resistencia aumenta, a calor comeza a acumularse nese punto.Co paso do tempo, esa calor pode danar o illamento do fío, decolorar o terminal, debilitar o metal e aumentar o risco de incendio ou fallo do equipo.

Unha instalación segura comeza cos conceptos básicos.O conector debe coincidir co tamaño do fío e co tamaño do parafuso ou do parafuso.O fío debe ser pelado á lonxitude correcta, inserido completamente no barril e engastado coa ferramenta adecuada para que o condutor quede firmemente.Despois diso, o terminal debe estar plano contra o punto de conexión e permanecer firme cando se aperte o peche.Cada un destes pasos afecta á estabilidade do contacto durante a operación real.

A inspección tamén é parte para manter a conexión segura.Calquera signo de afrouxamento, decoloración, queimadura, fusión ou corrosión debe ser tratado como unha advertencia de que a conexión xa non funciona de forma segura.Substituír antes un terminal danado adoita ser unha reparación sinxela.Agardar demasiado tempo pode permitir que o dano se propague ao cable, ao terminal do dispositivo ou aos compoñentes próximos.

Prevención do sobrequecemento

O sobreenriquecido é un dos signos máis comúns dunha mala conexión eléctrica.A miúdo comeza cando o conector é demasiado pequeno, está mal engarzado, non está axustado correctamente ou se usa por riba do seu límite de corrente nominal.En cada caso, o resultado é o mesmo.A conexión desenvolve máis resistencia da que debería, e esa resistencia extra converte a enerxía eléctrica en calor non desexado.

Unha vez que comeza a acumularse calor no terminal, a conexión faise menos estable.O metal pode perder forza, a superficie de contacto pode degradarse e o illamento circundante pode endurecerse, escurecerse ou racharse.Se o problema continúa, o dano pode estenderse desde o conector ao cable e ás partes próximas do sistema.Por ese motivo, a prevención do sobrequecemento comeza moito antes de acender o equipo.Comeza coa selección correcta do terminal, a clasificación de corrente correcta e unha instalación coidadosa.

O conector debe escollerse sempre para a carga real, incluídas as condicións nas que a corrente pode subir brevemente por encima do nivel normal.O engarce debe estar axustado, as superficies de contacto deben estar limpas e o terminal instalado debe permanecer firme sen moverse.A inspección regular tamén axuda a detectar os problemas antes.As marcas de queimaduras, a calor inusual, o illamento escuro ou as superficies de contacto desgastadas son sinais de que a conexión necesita atención antes de que o dano se faga máis grave.

A seguridade eléctrica depende de tres pasos conectados: utilizar un conector que cumpra os estándares correctos, facer unha instalación segura e evitar o sobrequecemento mediante un dimensionamento correcto e unha inspección regular.Cando se seguen estes pasos xuntos, a conexión é máis segura, máis fiable e máis capaz de funcionar co paso do tempo.

Crimpado e instalación

Ferramentas necesarias para o traballo

Unha boa instalación comeza coas ferramentas adecuadas.Na maioría dos casos, a configuración básica inclúe un pelacables, unha ferramenta de prensado que coincida co tipo de terminal e alicates para manipular ou colocar o conector.Estas ferramentas fan diferentes traballos, e cada unha afecta á calidade da conexión final.

O pelador de fíos úsase primeiro para eliminar o illamento de forma limpa sen cortar o condutor.Despois diso, a ferramenta de prensado utilízase para comprimir o barril terminal ao redor do fío.Este paso precisa da forma correcta da ferramenta e da cantidade correcta de forza.Para terminais illados, unha ferramenta de prensado con posicións de matrices codificadas por cores axuda a adaptar a ferramenta ao tamaño do terminal con maior precisión.Para fíos máis grandes, adoita ser necesaria unha ferramenta de prensado máis pesada porque se precisa máis forza para comprimir o barril correctamente.

Tamén se poden utilizar materiais de protección adicional despois do engarzado.Os tubos termocontraíbles ou a cinta illante poden axudar a cubrir as áreas expostas e mellorar a protección contra a humidade, a sucidade e o contacto accidental.Usar a ferramenta correcta en cada etapa axuda a producir unha instalación máis limpa e reduce a posibilidade de que se produzan engastes débiles, terminais danados ou mal soporte do cable.

Técnica de prensado adecuada

Un engarzado forte comeza coa preparación correcta do fío.O illamento debe ser pelado só na medida en que sexa necesario para que o fío encaixe completamente no cilindro terminal.Se se elimina demasiado illamento, queda demasiado fío pelado exposto fóra do terminal.Se se elimina demasiado pouco, o condutor pode non chegar completamente á zona de engarzado.En ambos os casos, a conexión acabada faise menos fiable.

Despois de pelar, os fíos deben permanecer xuntos e deben inserirse completamente no barril.Ningún fío debe dobrarse cara atrás, estenderse cara a fóra ou permanecer fóra do terminal.Unha vez que o fío estea no seu lugar, a ferramenta de prensado debe coincidir co tamaño de terminal correcto antes de aplicar presión.Este é un paso importante porque a posición incorrecta da matriz pode deixar o engarzado demasiado solto ou aplanar demasiado o terminal.

Cando se fai o engarce, o barril debe pecharse ben ao redor do condutor.Debe manter o fío o suficientemente firme como para que o fío non se mueva nin se saque durante o uso normal.Ao mesmo tempo, o terminal non debe ser esmagado, dividido ou deformado gravemente.Un engarzado adecuado crea resistencia mecánica e un bo contacto eléctrico ao mesmo tempo.Este único paso ten un forte efecto na fiabilidade a longo prazo da conexión.

Probando a conexión finalizada

Despois do engaste, a conexión sempre debe ser probada.A primeira verificación adoita ser unha simple proba de tracción.Tira do fío lixeiramente pero con firmeza para confirmar que se suxeita de forma segura dentro do terminal.Esta comprobación rápida pode revelar un engarzado solto antes de que o conector se instale no sistema.

Debe seguirse unha inspección visual.O terminal debe manter a súa forma e non debe mostrar signos de flexión, división, rachaduras ou compresión irregular.O fío debe situarse correctamente no barril e o illamento debe permanecer colocado correctamente.Nos terminais illados, a manga non debe esvarar nin rasgar durante o engarzado.En aplicacións máis críticas, tamén se poden usar ferramentas especiais de proba de tracción para medir a forza de suxeición con máis precisión.

Esta comprobación final confirma que a conexión está lista para o servizo.Un engarzado pode parecer correcto a primeira vista e aínda fallar baixo unha forza lixeira se o fío non se inseriu completamente ou se a configuración da ferramenta foi incorrecta.As probas axudan a detectar eses erros antes.A fiación fiable non só depende de conectar o terminal, senón tamén de confirmar que o engarce acabado pode soportar o manexo e o funcionamento normais.

Reunir o proceso completo

Un coidadoso proceso de selección e instalación reúne todos estes pasos nun resultado fiable.O instalador comproba primeiro o tamaño do fío, despois o tamaño do perno, despois o tipo de conector, a calidade do material, a compatibilidade e os requisitos de seguridade.Despois diso, o terminal engarzase coa ferramenta correcta e compróbase para confirmar que a conexión é segura.

Cada parte do proceso afecta o rendemento final.O tamaño do cable, o axuste do terminal, a calidade do conector, a idoneidade ambiental, o cumprimento da seguridade e a calidade do engarzado funcionan xuntos.Cando cada un destes puntos se manexa correctamente, os conectores espada proporcionan terminacións de cable seguras, fiables e útiles para moitos tipos de traballos eléctricos.

Conclusión

Os conectores espada funcionan mellor cando se adaptan correctamente ao fío, ao punto de suxeición e ao ambiente de traballo.O artigo mostra que un bo rendemento eléctrico depende do tamaño adecuado, do tipo de conector adecuado, de materiais duradeiros, dun axuste correcto e dun engaste seguro.Tamén deixa claro que as normas de seguridade, a inspección e a prevención do sobrequecemento son necesarias para un uso fiable a longo prazo.Cando se consideran estes factores en conxunto, os conectores espada proporcionan unha solución práctica e fiable para moitas aplicacións de cableado de automóbiles, domésticos, industriais e electrónicos.

Preguntas frecuentes [FAQ]

1. Cales son os principais usos dos terminais espada?

Os terminais espada úsanse para conectar fíos a compoñentes como interruptores, relés e placas de circuíto.Son comúns en sistemas de automóbiles, máquinas industriais e electrodomésticos.O seu deseño permite a conexión e a eliminación rápidas, o que os fai útiles para o mantemento e reparación.

2. Como podo determinar o tamaño correcto de terminal para un proxecto específico?

Escolle un terminal que coincida co calibre do teu cable e co tamaño do perno.Use o código de cores como guía e comprobe o axuste antes da instalación.Un tamaño correcto garante unha conexión estreita e evita o sobrequecemento ou o contacto solto.

3. É seguro reutilizar conectores espada?

Non se recomenda reutilizar conectores espada.Poden debilitarse ou deformarse despois do uso, o que pode afectar á condutividade e á seguridade.O uso de novos conectores axuda a garantir unha conexión segura e fiable.

4. Os terminais espada illados superan ás versións non illadas en todos os escenarios?

Os terminais illados son mellores para ambientes húmidos, sucios ou de alto risco porque proporcionan protección.Os terminais non illados funcionan ben en condicións limpas e secas.A mellor opción depende do medio ambiente.

5. Que prácticas garanten conexións seguras dos terminales espada?

Use a ferramenta de prensado correcta e prepare o fío correctamente antes da instalación.Asegúrese de que o terminal se axuste ao tamaño do fío e dos cravos.Despois de engarzar, verifique a conexión tirando suavemente do fío para asegurarse de que está seguro.
