Explicación do conversor analóxico a dixital (ADC), principios de funcionamento e arquitecturas

Os conversores analóxico a dixital (ADC) forman a ponte entre os sinais analóxicos do mundo real e os sistemas electrónicos dixitais.Permiten medir, procesar e almacenar como datos dixitais sinais que cambian continuamente, como tensión, son, temperatura, presión ou saídas de sensores.Na práctica, o rendemento do ADC depende moito máis que a resolución ou a velocidade de mostraxe.O acondicionamento do sinal, o filtrado anti-alias, o comportamento de mostra e retención, a calidade do reloxo, a estabilidade da referencia, o deseño de PCB e a asentamento do front-end inflúen coa precisión na que o conversor captura a información en condicións de funcionamento reais.Este artigo explica como funcionan os ADC, as principais etapas implicadas na conversión, as fortalezas e limitacións das diferentes arquitecturas de ADC e os parámetros prácticos a nivel de sistema que determinan o rendemento no mundo real.

Catálogo

Explorando o convertidor analóxico a dixital (ADC)

Un conversor analóxico a dixital, ou ADC, é un circuíto electrónico que transforma un sinal analóxico do mundo real en datos dixitais.Permite que os sinais de sensores, fontes de audio, dispositivos de temperatura, sistemas de presión e outras entradas analóxicas sexan lidos por procesadores dixitais, microcontroladores, dispositivos de memoria e sistemas de comunicación.

Os sinais analóxicos cambian continuamente, mentres que os sistemas dixitais traballan con valores numéricos fixos.Por iso, é necesario un ADC para medir a entrada analóxica en momentos específicos e representala como un código dixital.Este proceso fai posible que os sistemas electrónicos analicen, almacenen, transmitan e controlen información do mundo real.

Os ADC úsanse en moitas aplicacións, incluíndo control industrial, instrumentos médicos, equipos de audio, sistemas de adquisición de datos, dispositivos de comunicación e electrónica integrada.O seu rendemento depende non só da resolución e da frecuencia de mostraxe, senón tamén da calidade do sinal de entrada, a tensión de referencia, o reloxo, o deseño e o deseño do circuíto circundante.Por iso, un ADC enténdese mellor como parte dunha cadea de sinal completa, non só como un compoñente autónomo.

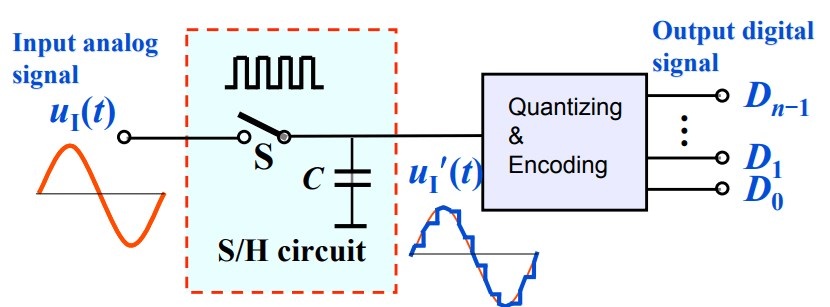

Principio básico de funcionamento dun ADC

Un ADC converte unha tensión de entrada analóxica nunha palabra dixital movendo o sinal a través dunha cadea de medición controlada que ten como obxectivo reter a información mentres mantén controladas as fontes de erro previsibles.No traballo diario de enxeñaría, un ADC é máis fácil de razoar como unha secuencia de decisións de deseño que interactúan en lugar dunha única "caixa negra".O ancho de banda, o ruído, a precisión, a latencia e a potencia acaban apoiándose uns contra outros, e a verdadeira arte é escoller compensacións que aínda se comportan de forma consistente no banco, na produción e no campo.As seccións seguintes dividen esa cadea en etapas e indican os mecanismos que tenden a dominar os resultados do mundo real.

Anti-aliasing e condicionamento de entrada

Obxecto: Reducir o pregamento espectral antes da mostraxe

Antes da mostraxe, o espectro de entrada está limitado intencionadamente para que os compoñentes de frecuencia superiores á metade da frecuencia de mostraxe (a frecuencia de Nyquist, fs/2) non se replieguen na banda que realmente lle importa.Unha vez que se produce o aliasing, tórnase matemáticamente indistinguible do contido lexítimo dentro da banda, polo que o posprocesamento non pode "desfacelo" de forma fiable.

Cando aparece o aliasing, a miúdo parece enganoso "real" nunha trama: espuelas onde non se esperaban espuelas, tons que parecen estables ou ruído que parece ter unha forma.Esa experiencia tende a cambiar a forma en que a xente ve a parte frontal, menos como unha formalidade, máis como unha barandilla para unha medición fiable.

Implementacións prácticas e opcións de deseño

As implementacións típicas inclúen filtros RC activos, redes RC pasivas e filtros de condensadores conmutados sincronizados co reloxo de mostraxe.A elección raramente é dirixida só por unha resposta de frecuencia ideal;adoita depender de como se mostra fisicamente a entrada do ADC e do indulgente que son realmente a fonte e o controlador.

Moitos ADC presentan unha carga de entrada dinámica porque un capacitor de mostraxe está conectado periodicamente á entrada.Esa acción de conmutación significa que o filtro non ve unha carga estática e que o ADC non ve unha fonte perfectamente acondicionada;as dúas etapas inflúen mutuamente de xeitos que poden ser sutís ata medirse.

Un filtro pode parecer correcto na simulación ou cando se mide só, pero ten un rendemento inferior unha vez conectado ao ADC porque o controlador non pode instalar o capacitor de mostraxe con suficiente rapidez.Un momento común de realización é ver como unha fonte de onda sinusoidal limpa produce distorsións inesperadas, pequenas ondas dependentes do código ou harmónicos que non estaban presentes antes de conectar o ADC.

• Lista consolidada: o que normalmente impulsa a elección do filtro

• Método de mostraxe de entrada e carga efectiva de capacitores conmutados

• Potencia do controlador, impedancia da fonte e marxe de asentamento a través da frecuencia

• Comportamento de cambio de fase e atraso de grupo permitido para a aplicación

• Sensibilidade ás tolerancias dos compoñentes e á deriva de temperatura

• Canta limpeza está prevista para o filtrado dixital despois da sobremostraxe

Intercambio: ancho de banda vs. asentamento vs. comportamento de fase

Unha resposta de paso baixo máis nítida pode suprimir a enerxía fóra de banda de forma máis agresiva, pero moitas veces provoca un maior cambio de fase, máis atraso de grupo e un tempo de asentamento máis longo.Eses efectos secundarios poden converterse no factor limitante cando se lle pide ao conversor que mida entradas que cambian rapidamente ou a canles multiplex.

Para a adquisición de datos de precisión, moitos equipos acaban favorecendo un filtro de orde moderada que sexa fácil de manexar e que se instale de forma limpa, apoiándose na sobremostraxe e no filtrado dixital para reducir os compoñentes residuais non desexados.Ese camiño pode parecer menos "perfecto do libro de texto", aínda que adoita ser máis tranquilo de validar e máis fácil de manter estable en toda a temperatura e a distribución da produción.

O comportamento repetible en tolerancias reais adoita superar a nitidez teórica, especialmente cando a cadea de sinal ten que comportarse do mesmo xeito no arranque en frío, en quente e despois do envellecemento dos compoñentes.

Operación Sample-and-Hold (S/H).

Obxecto: Manteña a entrada aínda durante a conversión

O frontal de mostra e retención captura a entrada nun instante definido e gárdaa nun capacitor para que a lóxica de conversión interna vexa unha tensión estable.Sen esa acción de retención, o conversor está a perseguir efectivamente unha entrada en movemento e a saída acaba reflectindo a incerteza de amplitude e tempo.

Cando a entrada cambia rapidamente, incluso unha pequena incerteza no instante de mostraxe pode parecer un ruído extra ou unha distorsión inesperada.Isto pode ser frustrante en deseños de alto rendemento porque a saída dixital parece ocupada mesmo cando se cre que a fonte analóxica está limpa.

Non-idealidades clave e por que son importantes

Lista consolidada: os tres comportamentos que normalmente explican o "erro misterioso"

• Tempo de adquisición (liquidación)

• Caída (fuga de retención)

• Tremor da apertura (incerteza de tempo)

Tempo de adquisición (asentamento): onde se expón a forza da unidade

O capacitor de mostraxe debe cargarse ata o nivel de entrada dentro da xanela de adquisición dispoñible.Se o controlador é demasiado débil ou a impedancia da fonte é demasiado alta, o capacitor non se asenta completamente e os códigos resultantes cambian dun xeito sesgado en lugar de ruído puramente aleatorio.

Os erros adoitan aumentar coa frecuencia de entrada e poden facerse máis visibles ao multiplexar canles porque o capacitor de mostraxe debe "saltar" máis lonxe entre mostras sucesivas.Este problema adoita aparecer cando unha canle funciona correctamente por si mesma, pero a precisión diminúe a medida que a diferenza de tensión entre as canles aumenta.

Caída (fuga de retención): pequena decadencia, consecuencias reais

Durante o período de retención, as correntes de fuga descargan lentamente o capacitor, provocando un lixeiro descenso da tensión mantida.Isto adoita importar máis en conversores máis lentos ou en arquitecturas onde o tempo de conversión é o suficientemente longo como para que a decadencia deixe de ser insignificante.

Aperture Jitter: Cando as imperfeccións do reloxo convértense nun erro de voltaxe

A incerteza no tempo de mostraxe convértese directamente en ruído de tensión proporcional á taxa de variación da entrada.En escenarios de alta velocidade e alta resolución, isto convértese a miúdo no factor limitante, e pode parecer contra-intuitivo: engadir bits nominais non axuda se a incerteza do reloxo domina o orzamento de erros.

Cando se mostra unha onda sinusoidal rápida, mellorar a calidade do reloxo pode aumentar a resolución efectiva máis que intercambiar o ADC, porque o ruído provocado polo jitter cae aínda que o reconto de bits da folla de datos do conversor segue sendo o mesmo.

Implicación a nivel de sistema: o controlador compórtase como parte do conversor

"Rendemento ADC" a miúdo significa "Rendemento frontal".

No hardware despregado, o rendemento ADC observado depende con frecuencia da fase do controlador analóxico e non só do conversor.Se o condutor non pode asentarse rapidamente e manter unha baixa distorsión na rede de mostraxe do ADC, os números da folla de datos poden permanecer fóra do seu alcance mesmo cando o ADC estea tecnicamente funcionando correctamente.

Lista consolidada: elementos condutores típicos que dan forma aos resultados

• Etapas de amplificador operacional ou buffer

• Transformadores

• Redes de interface de sensores

• Controladores ADC dedicados ou amplificadores totalmente diferenciais

Como os equipos reducen as sorpresas durante a validación

Un enfoque fiable é tratar o controlador de entrada, o filtro anti-alias e o S/H como unha única interface combinada e validalos xuntos mediante os pasos de sinal no peor dos casos e as esquinas de temperatura.Esa mentalidade tende a reducir a depuración na fase tardía onde os datos dixitais "parecen mal" pero a causa raíz é a solución analóxica.

Cuantización: asignación de valores analóxicos a códigos discretos

Modelo de cuantización ideal e tamaño LSB

• Decisións discretas desde un nivel analóxico mantido

A cuantización asigna o valor analóxico mantido a un dos 2^N códigos discretos para un ADC de N bits.Cunha referencia Vref a escala completa, o ancho de código ideal (un bit menos significativo) é:

LSB = Vref / 2^N

• O erro existe incluso no modelo ideal

Dado que os valores entre os límites do código non se poden representar exactamente, a cuantización introduce un erro inherente.No modelo ideal, ese erro está limitado dentro de ±0,5 LSB.

Interpretación práctica: a resolución non é o mesmo que a precisión

• Dúas preguntas que se confunden nas discusións sobre especificacións

O tamaño do LSB responde "que tan finos son os pasos", mentres que a precisión depende do preto que estean os limiares de transición do código das súas localizacións previstas e da súa estabilidade ao longo do tempo.

• O que tende a fallar nos deseños reais

Os problemas adoitan comezar cando un deseño se constrúe só en torno á conta de bits, mentres que a estabilidade de referencia, o ruído e a asentamento do front-end son tratados como consecuencias posteriores.O resultado pode ser datos de saída que parecen impresionantemente granulares aínda que non se manteñen correctos de forma fiable en condicións de funcionamento realistas.

• Unha fonte de decepción tranquila pero común

Cando a saída numérica parece estable pero varia coas condicións de temperatura ou de carga, normalmente non é "rarañez dixital".É o ecosistema analóxico, o comportamento de referencia, o acoplamento, as marxes de liquidación, mostrando a través do fluxo de código.

Exemplo (mesmos valores, mapeamento máis claro)

• Cálculo do tamaño do paso

Con Vref = 8 V e N = 3, LSB = 1 V.

• Lista consolidada: Contenedores de código ideais

- 0–1 V → 000
- 1–2 V → 001
- 2–3 V → 010
- 3–4 V → 011
- 4–5 V → 100
- 5–6 V → 101
- 6–7 V → 110
- 7–8 V → 111

• O que normalmente significa "Cambio preto dun límite".

Nas configuracións de proba, os valores próximos a unha transición (por exemplo, preto de 3,0 V) adoitan alternar entre códigos adxacentes cando hai ruído de entrada, ruído de referencia ou fluctuación.Ese alternar non é automaticamente un defecto;adoita ser un indicador honesto de que o ruído total do sistema é da orde dunha fracción dun LSB.

Codificación e entrega de saída dixital

Da decisión interna aos datos utilizables

• Converter unha opción de código nunha palabra transportable

Despois da cuantificación, a codificación produce o código seleccionado como unha palabra binaria ou un fluxo de bits serializado.Este paso adoita parecer sinxelo ata que comeza a integración, porque os detalles da interface configuran o tempo, a latencia e a integridade dos datos dun xeito que o software por si só non sempre pode sobrepasar.

• Lista consolidada: consideracións comúns de integración

- Formato de saída: binario recto, complemento a dous, binario compensado

- Tipo de interface: SPI, paralelo, LVDS, JESD204

- Restricións do sistema: peche de tempo, orzamento de latencia, integridade dos datos e sensibilidade aos erros de bits

- Problemas con varios reloxos: cruces de dominios de reloxos e estratexia de sincronización

- Realidades de deseño: posta a terra, camiños de corrente de retorno e integridade do sinal

• Onde "Depuración ADC" se converte en "Depuración dixital"

En moitos sistemas, a conversión en si está ben, pero as interaccións do dominio do reloxo, as opcións de conexión a terra ou a sincronización marxinal da interface crean síntomas que parecen ruído analóxico.Esa pode ser unha fase humillante dun proxecto porque a corrección pode vivir no enrutamento, a terminación ou a disciplina da árbore do reloxo máis que na configuración do ADC.

Visión práctica: a limpeza dixital preserva o comportamento analóxico

• O ruído dixital pode filtrarse cara atrás

Aínda que a codificación e o transporte son dixitais, un deseño deficiente ou as correntes de retorno dixital ruidosas poden acoplarse á parte frontal analóxica e reducir o rendemento efectivo.

• En que adoitan centrarse as revisións de deseño experimentadas

Separando os camiños de retorno cando corresponda, controlando a impedancia onde realmente importa e aplicando unha estratexia disciplinada de conexión a terra adoita recuperar un ENOB medible.Isto pode ser satisfactorio na práctica porque mellora o comportamento nativo do hardware en lugar de depender do filtrado posterior para ocultar as debilidades.

Desviacións do mundo real da curva de transferencia ideal

Termos de erros principais

• Lista consolidada: Desviacións comúns da curva de transferencia

- Erro de compensación: un desprazamento case constante da curva de transferencia

- Erro de ganancia: un erro de pendente que escala a saída en relación ao ideal

- Non linealidade integral (INL): desviación da función de transferencia real dunha recta

- Non linealidade diferencial (DNL): desviación de cada ancho de código de 1 LSB;grandes DNL poden crear códigos que faltan

• Como aparecen fóra dunha folla de datos

Os erros de compensación e ganancia adoitan sentirse "manexables" porque parecen cambios globais, mentres que INL/DNL poden sentirse máis teimos porque distorsionan a forma da función de transferencia e poden variar sutilmente segundo o código e as condicións de funcionamento.

Por que estes erros son importantes na práctica

• Relacionar os tipos de erro coa dor da aplicación

Estas non idealidades inflúen se un ADC se comporta ben para a medición de precisión, os bucles de control ou a análise espectral.Os erros de compensación e ganancia son frecuentemente corrixibles mediante a calibración, mentres que os efectos INL/DNL e similares ao ruído (jitter, ruído térmico, ruído de referencia) tenden a establecer límites que a calibración non borra.

• Unha vista fundamentada da calibración

A calibración pode corrixir os cambios sistemáticos, pero non elimina de forma fiable os mecanismos de distorsión ou os limiares inestables.Un resultado común é que a calibración funciona mellor cando o sistema xa está estable.

Punto de vista do núcleo: un ADC compórtase como un sistema, non como unha única liña de especificación

• Por que "N Bits at fs" deixa fóra demasiado

Describir un ADC só como "N bits a fs mostras por segundo" perde as restricións que deciden canta información utilizable obtén realmente.A cadea completa dá forma ao resultado: filtrado anti-alias, condución e asentamento no S/H, integridade do reloxo, comportamento de referencia e linealidade do conversor.

• Lista consolidada: o que normalmente establece o teito de rendemento utilizable

- Comportamento do filtro anti-alias baixo carga real

- Asentamento e distorsión do condutor na rede de mostraxe

- A vibración do reloxo e a calidade da distribución

- Ruído de referencia, deriva e camiños de acoplamento

- Comportamento INL/DNL en códigos e temperatura

• O que adoita ter en común o forte rendemento de campo

Os sistemas que se comportan ben fóra do laboratorio adoitan ser aqueles nos que as restricións foron consideradas cedo, validadas con estímulos realistas (pasos, sinais de varios tons, varridos de temperatura) e melloradas a través da iteración no front-end en lugar de tentar "resolvelo máis tarde" unha vez que o formato de saída dixital e o calendario de integración xa están bloqueados.

Tipos de arquitectura ADC e onde se adaptan mellor

As arquitecturas ADC adoitan agruparse polo que, exactamente, se cuantifica.

Os ADC directos traducen unha tensión de entrada directamente nun código dixital comparando esa tensión con niveis de referencia.

Os ADC indirectos toman un camiño máis indirecto: primeiro converten a tensión nunha cantidade intermedia, moitas veces tempo, carga ou frecuencia, e despois dixitalizan ese resultado intermedio.

Esta diferenza faise clara durante as probas reais.O ruído na posta a terra, a deriva de referencia da temperatura, o ruído de fase do reloxo e as interferencias das liñas eléctricas poden afectar o camiño do sinal.Nestas condicións, a elección entre conversión directa e indirecta adoita determinar o tipo de erros que aparecen durante a depuración.A arquitectura ADC afecta máis que ás especificacións da folla de datos, xa que tamén determina que erros se reducen e cales permanecen visibles.

Os métodos indirectos adoitan intercambiar o rendemento por estabilidade.Ao integrarse, acumularse ou contar co paso do tempo, suavizan naturalmente o ruído de banda ancha e poden suprimir fortemente as perturbacións periódicas.Ese comportamento resulta tranquilizador nos sistemas nos que a precisión debe parecer igual en segundos e minutos, non só en microsegundos.

Os métodos directos, pola contra, apóianse na rápida toma de decisións.A súa fricción práctica adoita vir do asentamento de referencia, a incerteza do comparador e a integridade do proceso de mostraxe de entrada en lugar da media a longo prazo.

Unha forma útil de enmarcar familias directas de ADC é facer dúas preguntas: cantas comparacións se producen por mostra e cantos circuítos se replican para que iso suceda.Flash, SAR e outros estilos directos chegan a diferentes respostas, e esas respostas tradúcense en diferentes patróns de gasto en áreas de silicio, potencia, latencia e orzamento de ruído.Os sistemas modernos tamén se basean nestas ideas con canalizacións (cuantización por etapas, de alto rendemento) e enfoques sigma-delta (sobremostraxe con modelado de ruído), normalmente porque un equipo está a tentar acadar un punto específico de velocidade contra precisión sen descubrir ao final do programa que o botón "fácil" move en realidade outros tres botóns á vez.

• Conversores de flash: moitas comparacións á vez, con hardware duplicado e dores de cabeza coincidentes.

• Conversores SAR: un comparador reutilizado nunha secuencia de comparacións, cun tempo de conversión que crece coa resolución.

• Conversores de dobre pendente: amplitude convertida nun intervalo temporizado que se pode contar cun reloxo, cunha forte estabilidade e rexeitamento de interferencias pero con actualizacións máis lentas.

• Arquitecturas de pipeline: cuantificación por etapas dirixida a un alto rendemento.

• Arquitecturas Sigma-delta: sobremostraxe máis modelado de ruído dirixido a unha alta precisión dentro dun ancho de banda.

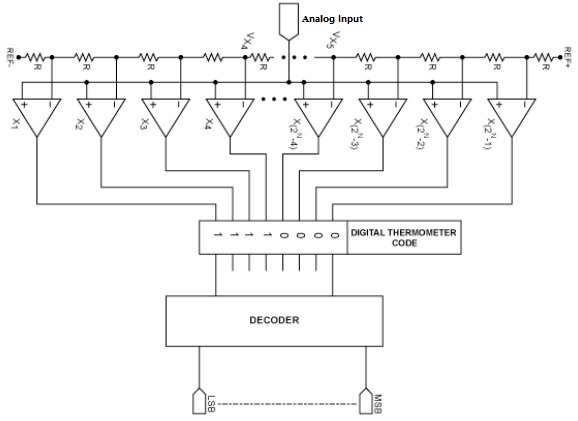

Flash ADC (conversión en paralelo completo)

Un ADC flash remata unha conversión esencialmente nun único evento de decisión comparando a entrada con un banco de limiares en paralelo.Un flash de N bits normalmente usa comparadores de 2^N - 1, unha escaleira de referencia (a miúdo unha cadea de resistencias ou unha rede equivalente) e un codificador que converte as saídas do comparador tipo termómetro nunha palabra binaria.Debido a que todas as comparacións ocorren simultáneamente, a latencia permanece extremadamente baixa e só fai un seguimento débil da resolución.Ese trazo fai que os deseños de flash se sintan case "sen esforzo" en cadeas de mostraxe de banda moi ancha, bucles de control rápidos e receptores de comunicación de alta velocidade onde os atrasos son dolorosamente visibles.

A factura vén debido ao crecemento exponencial do hardware.Cada bit engadido case duplica o reconto do comparador, e iso cae en cascada nunha área de matriz maior, maior potencia e máis capacidade de entrada presentada á fonte de sinal.Na práctica, esa carga de entrada deixa de ser unha especificación abstracta e convértese nunha restrición a nivel de placa: controladores máis fortes, terminación coidadosa e enrutamento de impedancia controlada curta convértense a miúdo na diferenza entre unha entrada limpa de alta frecuencia e outra misteriosamente embotada ou distorsionada.

A falta de coincidencia é outra realidade flash ineludible.Con tantos comparadores, a variación de compensación non é un caso de esquina;a resolucións máis altas convértese na condición de funcionamento normal.Se non hai calibración, a falta de coincidencia aparece como erros de código.Se se engade a calibración, a complexidade da calibración e o comportamento de inicio pasan a formar parte da personalidade do sistema, algo que o deseño máis amplo debe tolerar en lugar de ignorar.Como resultado, os equipos adoitan manter o flash no territorio onde o ancho de banda domina a conversación e a resolución pode permanecer modesta, porque tentar forzar a alta resolución só a través de hardware totalmente paralelo adoita ter a sensación de pagar intereses compostos.

Un matiz práctico é que o rendemento do flash raramente está ditado só pola matriz de comparación.Unha vez que as taxas de mostraxe aumentan, a distribución de referencia, a metaestabilidade do codificador e o acoplamento do ruído do substrato adoitan ser as verdadeiras fontes de problemas.Os deseños que se resisten ben tenden a tratar a rede de referencia e o ambiente de conmutación dixital como problemas analóxicos con consecuencias analóxicas, non como detalles de implementación "só dixital" que se poden limpar máis tarde.

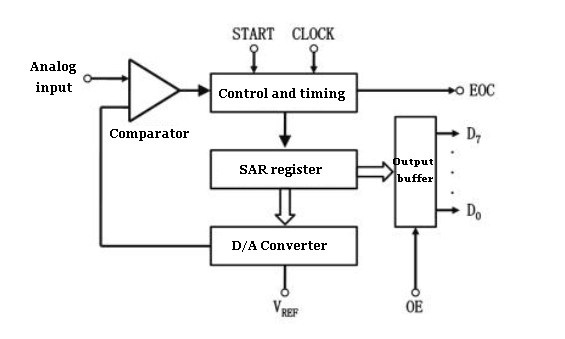

Registro de aproximación sucesiva ADC (SAR ADC)

Un ADC SAR dixitalízase realizando unha busca binaria utilizando un comparador, unha rede de mostra e retención e un DAC interno, normalmente un DAC capacitivo porque combina unha boa coincidencia cunha baixa potencia estática.Despois de tomar a mostra da entrada, a lóxica SAR afirma tentativamente o MSB, o DAC produce unha tensión de proba e o comparador decide se a entrada mostrada se sitúa por riba ou por debaixo desa proba.Mantense a decisión, proba o seguinte bit e isto repítese ata que se resolvan todos os N bits.

A reutilización dun comparador e un DAC mantén a área e a potencia moi por debaixo dun ADC flash á mesma resolución.Os conversores SAR tamén se integran de forma limpa nos deseños de sinais mixtos porque a súa lóxica dixital é compacta e o seu comportamento de mostraxe pódese xestionar de forma rigorosa.Para moitos sensores integrados e camiños de adquisición de datos, o SAR acaba sentíndose como a opción menos dramática: resolución suficiente para representar medicións reais, velocidade suficiente para monitorizar e controlar e potencia que non desencadea un argumento de duración da batería.

O tempo de conversión crece aproximadamente con N porque se realiza unha comparación por bit, máis o tempo de asentamento necesario para o DAC e o comparador.Este escalado faise moi tanxible durante a crianza.Cando un equipo impulsa a frecuencia de mostraxe e ve códigos que faltan ou distorsións, a causa raíz moitas veces non é a máquina de estado SAR;é un asentamento DAC incompleto ou tempo de adquisición insuficiente para o capacitor de mostraxe.A capacidade da unidade de entrada é unha "restricción silenciosa" frecuente.Unha pequena opción que parece inofensiva, como unha resistencia de serie máis grande engadida para protección, pode retardar a carga da rede de mostraxe e crear erros de ganancia ou distorsión harmónica a frecuencias de entrada máis altas.Os grupos que obteñen constantemente un rendemento previsible adoitan presupostar o tempo de adquisición de forma explícita e verifícano contra a impedancia da fonte, a temperatura e a tolerancia de referencia no peor dos casos, en lugar de confiar nos valores nominais.

Os factores limitantes que dominan moitos deseños SAR son concretos e comprobables:

• Asentamento e linealidade DAC.

• Comparador de ruído e contragolpe.

• Estabilidade de referencia baixo carga dinámica.

• Efectos de jitter do reloxo nas entradas mostradas.

Un hábito de deseño que tende a reducir as sorpresas é tratar a referencia como o seu propio carril de subministración analóxico, con enrutamento disciplinado, desacoplamento e análise de transitorios.A conversión SAR fai que a carga volva á referencia durante cada proba de bits, e esa retroalimentación pode desinflarse emocionalmente no laboratorio cando se fai pasar por ruído "aleatorio" ata que alguén finalmente probe correctamente o pin de referencia.

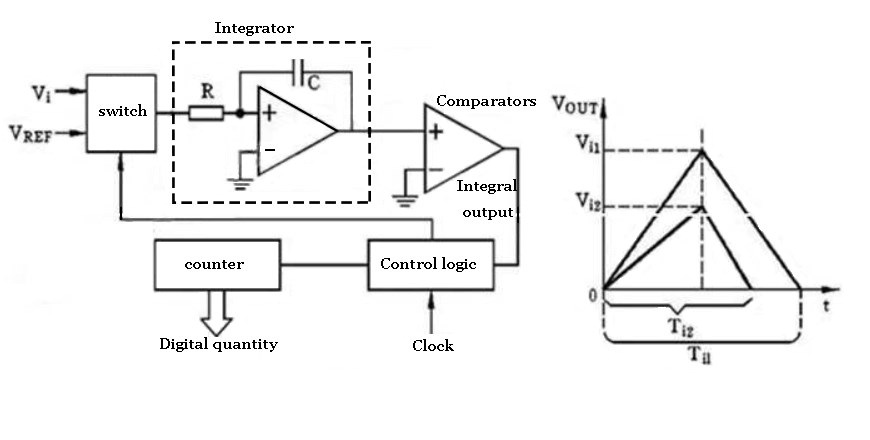

ADC de dobre pendiente (integración, conversión baseada no tempo)

Un ADC de dobre pendente converte a tensión en tempo.Integra a entrada durante un intervalo fixo, logo integra unha referencia de polaridade oposta ata que a saída do integrador volva a cero.A duración desa segunda fase (desintegración) é proporcional á entrada media durante a primeira fase.Un contador mide o intervalo de desintegración usando un reloxo estable e o contador convértese na saída dixital.

O atractivo é que a integración realiza de forma natural a media.O ruído aleatorio diminúe coa xanela de media, e as interferencias periódicas poden rexeitarse fortemente cando o tempo de integración se aliña a un múltiplo enteiro do período da rede.

Exemplos de ventás comúns sincrónicas de rede: 20 ms para 50 Hz, 16,67 ms para 60 Hz ou múltiplos enteiros de calquera das dúas.

É por iso que os conversores de dobre pendente teñen unha longa historia en instrumentos de precisión como os multímetros dixitais: permanecen estables mesmo cando o ambiente de medición é eléctricamente desordenado.En bancos e en recintos de campo, a capacidade de suprimir o zumbido de liña sen un filtrado complicado adoita aforrar máis tempo de enxeñería que buscar melloras marxinais na resolución bruta.

A compensación é a capacidade de resposta.Tanto a integración como a desintegración consumen tempo real e as conversións adoitan levar milisegundos ou máis.Esa realidade fai que a dobre pendente sexa unha mala combinación para os sinais que cambian rapidamente, un control estrito en bucle pechado ou a captura de formas de onda de banda ancha.Brilla cando os sinais se moven lentamente e o obxectivo é unha media fiable.Na práctica, a precisión de dobre vertente non é só unha historia integradora;depende da estabilidade de referencia, o comportamento dieléctrico do capacitor, as correntes de fuga e o reloxo de temporización.Os deseños ben executados elixen compoñentes e ventás de temporización que manteñen estas fontes de erro previsibles, e aceptan a taxa de actualización máis lenta como o custo práctico das medicións que permanecen consistentes a través dos cambios de temperatura e da interferencia eléctrica.

Desde unha perspectiva máis ampla, a dobre vertente trata menos de gañar un concurso de marketing de "alta resolución" e máis de preservar a integridade das medicións.Cando o propietario do sistema realmente se preocupa pola repetibilidade e a inmunidade ás interferencias, gastar tempo extra na integración adoita ser o camiño máis sinxelo para conseguir a confianza.

Parámetros técnicos de ADC

A capacidade ADC adoita comprimirse en "precisión e velocidade", pero a selección real adoita decidirse polo que ocorre unha vez que o conversor está integrado nunha cadea de sinal completa.O ancho de banda front-end, a dinámica de mostraxe, a limpeza de referencia, o comportamento do reloxo, o tempo da interface e os detalles de implementación de PCB poden dominar tranquilamente o resultado final da medición.Un fluxo de traballo disciplinado consiste en converter as expectativas da aplicación en parámetros que se poden medir no banco e defenderse nunha revisión do deseño.

Requisitos tipo lista que se traducen ben en criterios ADC:

- O menor cambio de sinal significativo
- Contido de frecuencia máxima do sinal
- Latencia permitida (control da capacidade de resposta fronte ao atraso do búfer)
- Ancho de banda do procesador/FPGA, memoria e orzamento do servizo de firmware

Precisión: a resolución nominal é unha pista inicial, non unha garantía

A resolución describe cantos códigos de saída distintos pode producir o ADC.Un conversor de N bits ideal proporciona códigos 2^N, o que implica o tamaño LSB ideal:

LSB = Rango de escala completa / 2^N

Exemplo: cun ADC de 8 bits nun rango de 5 V, LSB ≈ 5 V / 256 = 19,53 mV.

Na formación do laboratorio, é común sentirse optimista sobre "un pouco máis" ata que volven os primeiros gráficos de ruído e histogramas.Cando o ruído referido á entrada e o ruído de referencia abarcan varios LSB, a resolución nominal adicional tende a verse ben no papel mentres produce poucas melloras na granularidade real.A conclusión incómoda (pero útil) é que o consello adoita decidir cantos bits tes que manter.

Termos de erro que determinan a precisión real (máis da especificación do título)

As follas de datos poden resumir o "erro de conversión" como unha desviación no peor dos casos dunha función de transferencia ideal, normalmente expresada en LSB.Ese número é o resultado combinado de varios mecanismos, e axuda a separalos porque se comportan de forma diferente baixo a calibración, a temperatura e o tempo.

• Erro de compensación

O erro de compensación move toda a curva de transferencia cara á esquerda ou á dereita.No banco aparece inmediatamente: unha entrada conectada a terra que debería producir código cero produce unha lectura distinta de cero.Moitos equipos están cómodos corrixindo isto cunha calibración dun punto no inicio ou durante a proba de produción, sempre que a deriva da compensación sobre a temperatura se manteña dentro das expectativas e non obligue a recalibración frecuente.

• Erro de ganancia

O erro de ganancia altera a pendente da curva de transferencia.Despois de corrixir a compensación, o erro de ganancia faise máis obvio: as lecturas poden parecer boas preto de cero pero derivan altas ou baixas preto da escala completa.A calibración de dous puntos (cerca de cero e case a escala completa) é un enfoque típico de campo que elimina a maioría dos erros de compensación e ganancia ao tempo que non cambia o comportamento de linealidade máis profunda.Este problema adoita ser máis fácil de corrixir porque normalmente o erro de ganancia pódese axustar sen redeseñar a parte frontal analóxica.

• INL (non linealidade integral)

INL describe a saída da curva de transferencia dunha liña recta ideal a través do rango.Aparece cando a aplicación depende dunha proporcionalidade consistente, como a linealización do sensor, os bucles de control ou a medición da forma de onda onde importa a fidelidade á forma.Unha frustración práctica é que a simple calibración de dous puntos non "endereza" un problema INL;se INL está máis aló do que o sistema pode tolerar, as opcións típicas son:

- Seleccione un conversor con mellor comportamento de linealidade
- Reducir ou centrar de novo o rango de entrada para que o sistema funcione nunha rexión máis lineal
- Aplicar a corrección dixital mediante unha táboa de caracterización (co tempo de proba asociado e a carga de mantemento)

• DNL (Non linealidade diferencial) e Códigos faltantes

DNL mide o preto que está cada ancho de código de 1 LSB.Cando o DNL é excesivo, o sistema pode mostrar códigos adhesivos ou códigos que faltan, o que pode ser especialmente desalentador nas medicións de baixo nivel e nas análises baseadas en densidades de código ou histogramas.Na produción, as probas de histogramas adoitan usarse para marcar o comportamento do código faltante de xeito precoz, porque un rastro de osciloscopio que "parece o suficientemente limpo" aínda pode enmascarar defectos de distribución de código.

Resolución efectiva (ENOB) e o ruído co que realmente vives

Un marco máis honesto de precisión é: cantos bits son utilizables na montaxe real.O ruído térmico, o ruído de referencia, o ruído de cuantización e o acoplamento dixital reducen o número efectivo de bits (ENOB), moitas veces máis agresivamente a frecuencias de entrada máis altas.Nas placas de sinal mixto, un descubrimento frecuente e levemente doloroso é que a actividade dixital, os bordos GPIO rápidos, os buses serie de alta velocidade, os reguladores de conmutación, elevan o nivel de ruído ata que o ADC se comporta como se tivese menos bits do que implica o título da folla de datos.A atención ás correntes de retorno, a estratexia de conexión a terra e o enrutamento de referencia adoitan producir unha mellora máis medible que o cambio a un modelo ADC lixeiramente "mellor".

Colaboradores de ruído e acoplamento de estilo de lista que afectan habitualmente a ENOB:

- Ruído térmico (resistencias front-end, amplificadores, impedancia da fonte do sensor)
- Ruído de referencia e impedancia de referencia
- Ruído de cuantización e incerteza da apertura (dependente da frecuencia)
- Acoplamento dixital a través de camiños terra/retorno e carrís de subministración
- Captación EMI a través de nós de alta impedancia e trazos longos

Velocidade: tempo de conversión, rendemento e latencia como preguntas separadas

A velocidade descríbese a miúdo como tempo de conversión: o atraso desde a toma de mostras (ou o inicio da conversión) ata un código de saída válido.A métrica que importa depende da personalidade do sistema: aos bucles de control preocúpanse da latencia e do determinismo, mentres que os sistemas de gravación e transmisión preocúpanse do rendemento sostido e do búfer.

Diferenzas de velocidade impulsadas pola arquitectura

O tempo de conversión varía drasticamente segundo a arquitectura ADC, e as compensacións tenden a aparecer rapidamente unha vez que se recoñecen as limitacións da interface analóxica e do deseño.

• Flash ADC

Os conversores de flash poden completar conversións en decenas de nanosegundos ou menos.Encaixan en escenarios de ancho de banda extremo nos que a potencia e o custo son aceptables.No traballo diario de hardware, as preocupacións dominantes convértense na disciplina do deseño e na forza da unidade de entrada, porque a parte frontal debe instalarse de forma excepcionalmente rápida e os parasitos deixan de ser "pequenos detalles".

• SAR (Registro de aproximación sucesiva) ADC

Os ADC SAR a miúdo sitúan nunha banda intermedia práctica, desde microsegundos ata centos de nanosegundos en pezas de maior rendemento.Tamén introducen unha restrición común no mundo real: a entrada adoita ser mostrada por unha rede de capacitores conmutados.A fonte do sinal debe cargar o capacitor de mostraxe dentro da xanela de adquisición, ou o deseño debe engadir un amplificador de memoria intermedia e/ou unha rede RC.Moitos problemas que inicialmente parecen "non linealidade ADC" resultan ser incompletos asentándose no instante da mostraxe, o que pode ser enloquecedor ata que se anotan e verifican o tempo de adquisición e a impedancia da fonte.

• ADC de dobre pendente (integrador).

Os ADC de dobre pendente son normalmente de decenas a centos de milisegundos por conversión e poden proporcionar un forte rexeitamento das interferencias periódicas (especialmente 50/60 Hz) cando se configuran adecuadamente.Moitas veces escóllense para medicións de instrumentación lentas e de alta precisión onde se tolera a latencia e se valora a repetibilidade.

A taxa de mostraxe debe coincidir co ancho de banda e o comportamento de asentamento

Elixir "mostras por segundo" non é só un exercicio de Nyquist.O frontal analóxico debe establecerse coa precisión requirida antes do evento de mostraxe.Se o obxectivo é, por exemplo, 0,5 LSB asentándose nun sistema de alta resolución, o tempo de asentamento pode converterse no factor limitante mesmo cando o núcleo ADC é o suficientemente rápido.Un hábito de deseño fiable é tratar a rede de entrada enteira como parte do orzamento de temporización en lugar de algo para "axustar máis tarde", porque as sorpresas de resolución na fase tardía adoitan provocar unha revisión apresurada e incómoda.

Elementos de estilo de lista que pertencen ao orzamento de liquidación/temporalización:

- Impedancia de saída do sensor e calquera rede de protección
- Compoñentes do filtro anti-alias e as súas constantes de tempo
- Comportamento de inxección de carga e resistencia do multiplexador
- Ancho de banda do amplificador de búfer, velocidade de cambio e recuperación
- Ventá de adquisición de ADC e características do condensador de mostraxe

Rango de entrada, polaridade e ancho de banda frontal (como o ADC cumpre co sinal real)

O rango de entrada e a polaridade, unipolar vs bipolar, unipolar vs diferencial, definen como se conecta o ADC ao ambiente do sinal.As entradas diferenciais poden reducir a sensibilidade ao ruído de modo común e mellorar a robustez en configuracións eléctricamente ruidosas, pero tamén obrigan a verificar coidadosamente os límites do modo común, a variación da saída do amplificador e o comportamento da protección da entrada.

O ancho de banda do front-end adoita subestimarse.Mesmo cando o sinal de interese é "lento", os bordos rápidos, as interferencias ou a mostraxe multiplexada poden esixir un ancho de banda amplo para que o sinal se instale de forma rápida e previsible.Con canles multiplexadas, os efectos de memoria de canle a canle e a compartición de carga poden distorsionar as lecturas a menos que a rede estea deseñada para recuperarse entre mostras;a primeira vez que isto aparece, pode parecer que o sistema está "obsesionado", pero normalmente só é que a dinámica de carga sexa honesta.

Tensión de referencia: a áncora de estabilidade detrás de cada código

A referencia define a escala de cada código de saída e o seu comportamento adoita determinar se a calibración segue sendo significativa a través da temperatura e do tempo.Se a referencia vaga ou se contamina polo ruído da placa, o ADC pode parecer inconsistente mesmo cando o propio conversor se comporta como se especifica.

Referencia interna vs externa

As referencias internas reducen o reconto de compoñentes e simplifican a integración, pero poden ter maior ruído ou deriva que as referencias externas de precisión.As referencias externas poden mellorar a estabilidade cando o enrutamento, o desacoplamento e a colocación térmica se manexan correctamente.En deseños prácticos, colocar a referencia preto do ADC, utilizando un camiño de retorno limpo e separándoa das correntes dixitais rápidas pode ser tan importante como as especificacións da folla de datos.

Sensibilidade á deriva, ao ruído e á carga

A deriva de referencia aparece como variación de ganancia a longo prazo e o ruído de referencia aparece directamente como ruído de conversión.Un problema máis sutil é a carga de referencia dinámica: algúns ADC extraen correntes transitorias da referencia durante a mostraxe ou a conversión.Se a fonte de referencia ou a súa rede de desacoplamento non poden proporcionar estes impulsos de corrente de forma limpa, poden aparecer ruídos e distorsións adicionais de forma que depura moito tempo despois de que se conxela o deseño.

Comportamentos de referencia de estilo de lista que adoitan aparecer durante a validación:

- Deriva térmica e envellecemento a longo prazo
- Ruído de banda ancha e baixa frecuencia (1/f).
- Pasos de carga dinámica durante a conversión
- Sensibilidade á impedancia da fonte de referencia e á colocación do desacoplamento

Restricións da interface dixital: o rendemento xorde a nivel do sistema

O formato de saída (paralelo vs. serie) é máis que unha preferencia de cableado;convértese nun contrato de tempo e rendemento co procesador ou FPGA.Un conversor cun alto rendemento analóxico aínda pode ter un rendemento insuficiente se a interface e a ruta de datos non poden mover os datos de forma continua e previsible.

Interfaces serie (SPI, LVDS, JESD204, etc.)

As ligazóns en serie reducen o número de pins, pero introducen requisitos de reloxo, latencia, sobrecarga do protocolo e sensibilidade ao jitter.Un tropezo recorrente a nivel do sistema é asumir que o ancho de banda da interface "igual" á frecuencia de mostraxe ADC, sen presuposto para enmarcar, atrasos de lectura, sincronización, sobrecarga de carril e tempo de servizo de software/firmware.Ese desaxuste adoita aparecer tarde, xusto cando os horarios son apretados e a paciencia é máis escasa do que ninguén quere admitir.

Consideracións da interface serie tipo lista que normalmente limitan a captura sostida:

- Sobrecarga do protocolo e eficiencia de encadramento
- Latencia de lectura e profundidade de búfer
- Calidade do reloxo, transferencia de jitter e requisitos de aliñamento
- Tempo de servizo de firmware/condutor e variabilidade da programación

Orzamento do procesador/FPGA e temporización determinista

A mostraxe sostida adoita estar restrinxida pola configuración de DMA, os límites de velocidade de interrupción, o ancho de banda de memoria, os efectos de caché e a estratexia de almacenamento en búfer.Un paso de selección pragmático é calcular a taxa de datos no peor dos casos (incluíndo metadatos) e verificar que todo o camiño de captura pode mantelo continuamente, non só en ráfagas curtas que se vexan ben nunha demostración rápida.

Potencia, paquete, restricións de PCB e compensacións de custo-rendemento

Os límites de subministración, a disipación de enerxía e o tipo de paquete inflúen no comportamento térmico e no risco de disposición.Os paquetes pequenos gardan área pero poden aumentar a densidade de enrutamento, aumentar as rutas de acoplamento e dificultar a partición disciplinada.En moitas placas reais, a "actualización" máis satisfactoria non é un conversor de maior resolución, senón unha opción de paquete que permite unha conexión a terra máis limpa, trazos de referencia máis curtos e máis separación entre as rexións analóxicas e dixitais, cambios que tenden a aparecer claramente nas medicións de ruído.

O custo versus o rendemento avalíase mellor a nivel do sistema.Un ADC de menor custo que obriga a un búfer de precisión, unha referencia máis limpa, un filtrado máis estrito ou capas extra de PCB pode acabar custando máis que un ADC de maior calidade que simplifica o circuíto circundante e reduce a incerteza da integración.

Estratexia práctica de selección (un marco de decisión que se mantén baixo o escrutinio)

Unha forma fiable de escoller un ADC é bloquear os requisitos na seguinte orde, utilizando números que o equipo pode medir e volver comprobar a medida que evoluciona o deseño:

Orde de bloqueo de requisitos

• Defina o cambio de sinal significativo máis pequeno e o nivel de ruído tolerable (isto informa os obxectivos de resolución efectiva).

• Defina o ancho de banda máximo do sinal e a tolerancia á latencia (isto guía a taxa de mostraxe e o axuste da arquitectura).

• Validar a capacidade da unidade de entrada e o orzamento de liquidación (isto moitas veces decide se se engade o búfer).

• Escolle unha aproximación de referencia que satisfaga as expectativas de deriva e ruído baixo enrutamentos reais e restricións térmicas.

• Confirme que a interface dixital e a ruta de datos posterior poden manter un rendemento continuo.

• Refina as opcións de paquete, potencia e custo unha vez que as limitacións anteriores se comportan ben xuntas.

Esta orde axuda a evitar unha trampa familiar: seleccionar un conversor en función da resolución e da frecuencia de mostraxe dos títulos, e despois descubrir tarde que o ruído de referencia, a determinación dos límites ou o tempo da interface acaba por establecer o verdadeiro teito do rendemento do sistema.

Conclusión

O deseño de ADC é, en definitiva, un problema de enxeñaría a nivel de sistema máis que un simple exercicio de selección de compoñentes.A calidade da conversión real depende do ben que funcione toda a cadea de sinal, incluíndo o front-end analóxico, os circuítos de referencia, a rede de mostraxe, o sistema de reloxo, a interface dixital e a implementación de PCB.As diferentes arquitecturas ADC, como Flash, SAR, dual-slope, pipeline e sigma-delta, resolven diferentes prioridades de rendemento que inclúen velocidade, resolución, latencia, ancho de banda, rexeitamento de ruído e consumo de enerxía.Nas aplicacións prácticas, o mellor ADC adoita ser aquel que coincide co comportamento real do sinal, as condicións ambientais e os requisitos de estabilidade a longo prazo do sistema completo, en lugar de ofrecer simplemente as máis altas especificacións en papel.

Preguntas frecuentes [FAQ]

1. Por que o rendemento do ADC no mundo real adoita estar por debaixo das especificacións de resolución da folla de datos?

A resolución da folla de datos ADC só describe o número de códigos dixitais posibles, non a precisión real conseguida nun sistema de traballo.No hardware práctico, factores como o ruído de referencia, a fluctuación do reloxo, o comportamento de asentamento frontal, a disposición da PCB, a calidade da conexión a terra e as limitacións do controlador de entrada adoitan reducir o rendemento efectivo do conversor.A medida que aumentan as frecuencias de entrada, a incerteza de tempo e a distorsión analóxica poden consumir o rango dinámico utilizable moito antes de que se alcance a profundidade de bits teórica.

2. Como inflúe o filtrado anti-alias na precisión global da medición do ADC?

O filtrado anti-alias limita o contido de frecuencia non desexado antes da mostraxe, polo que os sinais fóra de banda non se replegarán na banda de sinal utilizable.Unha vez que se produce o aliasing, os artefactos resultantes fanse matemáticamente indistinguibles dos datos de sinal válidos.Na práctica, un filtrado anti-alias débil adoita producir estímulos, distorsións ou compoñentes de frecuencia falsos inesperados que parecen lexítimos durante a análise.Polo tanto, o deseño axeitado do filtro faise esencial para preservar medicións fiables en sistemas de adquisición de datos de alta velocidade.

3. Por que é fundamental o comportamento de asentamento de mostra e retención nos sistemas ADC de alta resolución?

O circuíto de mostra e retención debe capturar o sinal analóxico e permitir que o capacitor de mostraxe se asente completamente antes de que comece a conversión.Se o controlador de entrada ou a impedancia da fonte non poden cargar o capacitor con suficiente rapidez, o ADC produce erros de conversión sesgados en lugar de ruído puramente aleatorio.Estes problemas de asentamento fanse máis graves a frecuencias de entrada máis altas ou durante a multiplexación de canles, onde o capacitor de mostraxe debe realizar unha transición repetida entre grandes diferenzas de voltaxe.

4. Como limita a fluctuación da apertura o rendemento do ADC a altas frecuencias?

A fluctuación da apertura introduce incerteza no momento exacto do instante de mostraxe.Cando o sinal de entrada cambia rapidamente, incluso pequenos erros de sincronización tradúcense directamente en erros de medición de tensión.En sistemas de alta velocidade como osciloscopios, receptores de RF e radios definidas por software, a fluctuación do reloxo convértese a miúdo na limitación dominante na resolución efectiva e no rango dinámico, mesmo cando o propio ADC admite unha gran profundidade de bits nominal.

5. Por que os ADC SAR son amplamente utilizados nos modernos sistemas de sinal mixto?

Os ADC do rexistro de aproximación sucesiva (SAR) proporcionan un equilibrio práctico entre velocidade, resolución, eficiencia energética e complexidade do silicio.Usan un proceso de conversión de busca binaria que reutiliza un único comparador e DAC en lugar de requirir hardware paralelo masivo como conversores flash.Isto fai que os ADC SAR sexan moi axeitados para sistemas integrados, control industrial, instrumentación e interfaces de sensores onde son importantes unha resolución de moderada a alta e un uso eficiente da enerxía.

6. Que fai que os ADC Flash sexan axeitados para aplicacións de alta velocidade a pesar das súas limitacións?

Os ADC Flash realizan todas as comparacións de voltaxe ao mesmo tempo usando grandes matrices de comparación, o que permite que as conversións se completen de forma extremadamente rápida cunha latencia moi baixa.Esta arquitectura é moi eficaz en aplicacións como sistemas de comunicación de alta velocidade, radares e osciloscopios de banda ancha.Non obstante, o número de comparadores crece exponencialmente coa resolución, aumentando o consumo de enerxía, a área de silicio, a capacidade de entrada e a complexidade da calibración.

7. Por que os sistemas de medición de precisión prefiren a miúdo arquitecturas ADC de dobre pendente?

Os ADC de dobre pendente converten a tensión en tempo mediante procesos de integración e desintegración.Isto fai de forma natural o ruído medio e rexeita fortemente as interferencias periódicas como os zumbidos da rede de 50 Hz ou 60 Hz.Debido á súa excelente estabilidade a longo prazo e ao rexeitamento do ruído, os conversores de dobre pendente seguen sendo populares na instrumentación de precisión e os multímetros dixitais, aínda que as súas velocidades de conversión son moito máis lentas que as modernas arquitecturas de alto rendemento.

8. Como afectan directamente a calidade da tensión de referencia e a disposición da PCB a precisión do ADC?

A tensión de referencia define a escala de cada código de saída dixital, polo que calquera deriva, ruído ou inestabilidade aparece directamente nos resultados da conversión.Un mal deseño de PCB tamén pode introducir ruído de conmutación dixital na rede de referencia ou camiños de terra analóxicos, degradando a resolución efectiva.En moitos sistemas, o enrutamento coidadoso, o desacoplamento, a estratexia de conexión a terra e a xestión térmica melloran a precisión da medición máis que simplemente actualizar o propio ADC.

9. Por que a ENOB é máis significativa que a resolución nominal na avaliación práctica de ADC?

Número efectivo de bits (ENOB) reflicte a resolución utilizable real despois de contabilizar o ruído térmico, a inestabilidade de referencia, a fluctuación, o ruído de cuantización e as imperfeccións analóxicas.Un conversor pode anunciar unha resolución nominal moi alta, pero o ruído e as interferencias do mundo real adoitan reducir o número de bits fiables dispoñibles durante a operación.Polo tanto, ENOB ofrece unha indicación máis realista da calidade da medición nos sistemas implantados.

10. Por que os ADC deberían ser tratados como parte dunha cadea de sinal completa en lugar de compoñentes illados?

O rendemento do ADC depende en gran medida da interacción entre o conversor, o controlador de entrada, o filtro anti-alias, os circuítos de referencia, o sistema de reloxo, a interface dixital e o deseño da PCB.Mesmo un ADC de alto rendemento pode producir malos resultados se os circuítos circundantes introducen erros de asentamento, inestabilidade de referencia, ruído de acoplamento ou incerteza de tempo.Os deseños exitosos adoitan vir de optimizar todo o camiño do sinal en lugar de centrarse só nas especificacións ADC.
