Amplificador Cascode Explicado: Operación, Ventaxas e Aplicacións

Un amplificador cascode utiliza etapas de transistor apiladas para mellorar a ganancia, o ancho de banda, a resistencia de saída e o illamento de entrada-salida. Ao manter os nós internos sensibles máis estables, reduce o efecto Miller e mellora o rendemento a altas frecuencias. Este artigo explica a operación cascode, a estructura do circuíto, as vantaxes, limitacións e aplicacións en RF, espellos de corrente, amplificadores operacionais e sistemas analóxicos de precisión.

Catálogo

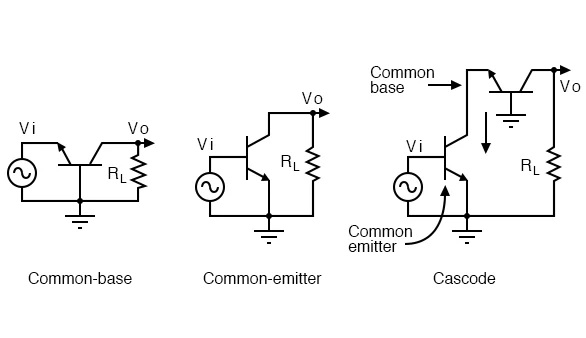

Visión Xeral do Amplificador Cascode

Un amplificador cascode constrúese colocando dúas etapas activas en serie: un dispositivo de entrada de emisor común ou de fonte común, seguido por un dispositivo de saída de base comum ou de porta común. A primeira vista, este arranxo pode parecer unha forma sinxela de aumentar a ganancia, pero a súa verdadeira atracción é máis profunda. Aborda varias debilidades recorrentes que xorden cando se pide a unha única etapa de transistor que opere a frecuencias máis elevadas, con maior precisión ou unha maior resistencia de saída. No traballo de deseño práctico, esta topoloxía é apreciada porque contén o movemento de voltaxe interna, permitindo que a corrente do sinal se manexe cunha maior serenidade e menos interacción non desexada.

A idea de operación é bastante directa: o transistor superior mantén o nodo de saída do transistor inferior a unha tensión case constante. Ese detalle tende a ter máis peso do que os novos esperan. Cando non se permite que a tensión a través do dispositivo inferior oscile libremente, o comportamento do transistor convértese en máis estable e máis fácil de anticipar. A retroalimentación capacitiva interna débese debilitar notablemente.

• O efecto Miller redúcese

• O camiño inverso de saída a entrada está suprimido

• A ganancia mantense a través dun rango de frecuencias máis amplo

• A estabilidade é máis fácil de preservar baixo condicións de operación esixentes

Desde un punto de vista de deseño, o cascode vese mellor como unha topoloxía modelada por compromisos que como unha mellora global. Pode ofrecer maior resistencia de saída, un illamento entre entrada e saída máis forte, e un ancho de banda máis amplio, aínda que esas vantaxes chegan acompañadas de menor marxe de voltaxe e maior sensibilidade ao polarizado. Nos circuítos reais, ese intercambio raramente é abstracto. Unha topoloxía que parece elegante na análise de sinais pequenos pode volverse incómoda unha vez que se avalían xuntos os límites de suministro, a dispersión dos dispositivos e a oscilación de saída. Os deseñadores analóxicos experimentados a miúdo arriban ao cascode non por costume, senón por recoñecer que un botleneck específico se nega a ceder a opcións máis sinxelas.

Esta estrutura aparece amplamente nos frontais de RF, espellos de corrente, etapas de ganancia, núcleos de amplificadores operacionais e circuitos integrados de precisión. Neses entornos, múltiples demandas adoitan presionar ao mesmo tempo.

• Alta ganancia

• Resposta rápida

• Baixa retroalimentación non desexada

• Estabilidade aceptable en variacións de proceso e temperatura

Una lección recurrente no deseño analóxico fiable de alto rendemento é que cando un nodo sensible se mantén tranquilo, o amplificador circundante adoita volverse máis manejable, máis previsible e francamente menos frustrante de refinar.

Circuíto do Amplificador Cascode

Nunha tarefa de cascode FET, o transistor inferior opera normalmente como unha etapa de fonte común e recibe `Vin` na súa compuerta, mentres que o transistor superior opera como unha etapa de compuerta común e entrega `Vout` a través da carga de drenaxe `Rd`. O dispositivo inferior transforma principalmente a tensión de entrada en corrente de sinal. O dispositivo superior despois dirixe esa corrente cara ao nodo de saída mentres limita a variación de tensión no drenaxe do transistor inferior. Esta división de responsabilidades é unha das razóns silenciosas polas que o cascode funciona tan ben: a cada dispositivo pídese que realice un traballo máis específico, e o comportamento global faise máis fácil de moldear con intención.

A supresión do efecto Miller sitúase cerca do centro do atractivo do circuito. Nun amplificador de fonte común sinxelo, a capacitancia compuerta-drenaxe multiplícase pola ganancia de tensión, facendo que a entrada pareza moito máis capacitiva e estreitando a resposta de alta frecuencia. Na estrutura cascode, a tensión de drenaxe do transistor inferior móvese só lixeiramente, de modo que esa capacitancia xa non se multiplica de forma tan agresiva. O benefício non é só un resultado limpo sobre o papel. A medida que a frecuencia sobe, esta diferenza a miúdo separa unha etapa que segue comportándose con disciplina dunha que comeza a perder ganancia e marxe de fase antes do que ao deseñador lle gustaría.

Outro aspecto valorado amplamente é o aumento da resistencia de saída. Debido a que o transistor superior protexe o dispositivo inferior de variacións directas da tensión de saída, a resistencia de sinal pequeno vista na saída convértese en moito maior que a dunha etapa de singular transistor. Unha maior resistencia de saída permite que a mesma corrente de sinal produza unha maior tensión de saída a través da carga, o que apoia unha maior ganancia de tensión. Esta é unha razón pola que as estruturas cascode aparecen con tanta frecuencia no deseño analóxico integrado, onde extraer máis ganancia intrínseca da capacidade modesta do dispositivo pode sentirse menos como optimización e máis como supervivencia.

Ao mesmo tempo, o circuíto trae límites prácticos que merecen ser recoñecidos de forma clara. Os transistores apilados necesitan suficiente tensión a través de cada dispositivo para manter ambos operando na súa rexión intendeda. Se a subministración dispoñible é demasiado baixa, un transistor pode saír da saturación ou operación activa, e o beneficio de ganancia anticipado pode desaparecer abruptamente. Esta dificultade volve especialmente visible nos procesos CMOS de baixa tensión. Moitos deseños da primeira selección parecen respetables en principio, pero fallan durante a verificación de polarización porque xa se consumiu demasiado voltaxe interna antes de que a oscilación de saída útil estea dispoñible. Ese momento é a miúdo un recordatorio sobrio de que a topoloxía por si soa non rescatou un orzamento de tensión despreocupado.

A illamento de entrada-salida é outro aspecto forte do cascode. Dado que o transistor de entrada está illado de movemento grande da tensión de saída, o acoplamento inverso de saída a entrada é moito máis débil que nun amplificador de etapa única. Isto mellora a previsibilidade, especialmente a alta frecuencia, onde as capacitancias parasitas e os camiños de retroalimentación non intencionados a miúdo dominan o comportamento máis do que calquera quere admitir inicialmente. En disposicións coidadosas, o beneficio convértese enclémente máis convincente. A topoloxía do circuíto pode reducir o acoplamento en teoría.

• A ruta debe apoiar o mesmo obxectivo

• A colocación do dispositivo debe apoiar o mesmo obxectivo

• O control parasitario debe apoiar o mesmo obxectivo

Unha forma útil de interpretar o cascode é velo como unha estrutura de procesamiento de corrente en lugar de unha etapa de amplificación de tensión no habitual sentido simplificado. O transistor inferior percibe e modula corrente. O transistor superior protexe esa corrente de disturbios e permite que se converta nunha maior tensión de saída nun nodo de alta resistencia. Esta perspectiva a miúdo conduce a un xuízo de deseño máis limpo, especialmente cando se están ponderando a ganancia, o ancho de banda e a oscilación de saída entre distintas topoloxías de amplificadores.

Amplificador Cascode Dobrado

O amplificador cascode dobrado preserva a idea central do cascode ao tempo que alivia unha das súas limitacións máis persistentes: a marxe de tensión. En lugar de apilar todos os transistores directamente nun único camiño de sinal vertical, a versión dobrada redirixe a corrente de sinal a través de dispositivos de polaridade oposta. A corrente é polo tanto dobrada noutro ramo, onde a acción de compuerta común ou base común segue proporcionando unha alta resistencia de saída e unha fuerte ganancia. Isto fai que a topoloxía sexa especialmente atractiva cando a tensión de subministración deixa pouco espazo para apilar cómodamente.

A principal atracción da forma dobre é que alivia a carga de espazo na cabeza sen descartar o principio de cascode subxacente. Nun cascode convencional, varios transistores poden necesitar quedar en saturación ao mesmo tempo ao longo do mesmo camiño de corrente. En entornos de baixa tensión modernos, esa demanda pode consumir máis tensión do que o deseño pode permitir sen tensión en outras partes. A arquitectura dobrada redistribúe o camiño da sinal para que unha parte maior da tensión dispoñible poida ser utilizada de forma máis efectiva. Por iso se converteu nunha solución familiar no deseño de IC analóxicos de baixa tensión, especialmente en amplificadores operacionais e circuitos de interfase de sensor.

O cascode dobrado tamén destaca porque a miúdo ofrece un equilibrio práctico entre ganho, velocidade e flexibilidade do modo común de entrada. En moitos núcleos de amplificadores, o deseñador debe decidir non só canto ganho se desexa, senón tamén que rango de tensión de entrada debe ser tolerado e cantidade de oscilación de saída debe permanecer dispoñible. O enfoque dobrado axuda a reconciliar esas presións con algo máis de gracia. Non borra as compensacións.

• Redistribúeas

• Exponse máis claramente

• A miúdo faino máis fácil de negociar

En moitos casos, ese tipo de equilibrio é máis útil que forzar un único parámetro para que pareza impresionante de forma illada.

Dito isto, esta topoloxía non está libre de custo. Os amplificadores cascode dobrados xeralmente inclúen máis ramas, máis circuitos de polarización e máis nodos internos que as estruturas de unha soa etapa máis sinxelas. Esas adicións poden aumentar a complexidade do deseño, o consumo de potencia e a contribución de ruído se non se manexan con coidado. Na práctica, os dispositivos adicionais tamén crean máis oportunidades para desaxustes e capacitancia parásita que dan forma ao rendemento de xeitos pouco desexables. Un cascode dobrado tende a recompensar un planeamento disciplinado da polarización e a inspección paciente de sinais pequenos. Cando eses detalles se pasan por alto, a topoloxía pode perder gran parte do seu atractivo e converterse nun deseño que resiste a estabilización e se nega a ser optimizado con gracia.

Outra forza do cascode dobrado é a súa utilidade como unha única etapa de ganho dominante en amplificadores de precisión. Debido a que pode proporcionar alto ganho e un ancho de banda relativamente grande dentro dun escenario principal, a compensación de frecuencia é a miúdo máis manejable que en arquitecturas de múltiples etapas. Isto axuda a explicar por que aparece tan a miúdo en amplificadores operacionais que deben permanecer estables ao impulsar etapas posteriores ou cargas capacitivas moderadas. En moitos deseños exitosos, o verdadeiro mérito do cascode dobrado reside non só no seu rendemento intrínseco, senón tamén na forma na que fai que o amplificador xeral sexa máis fácil de pechar, polarizar e compensar baixo restricións de subministración realistas. Os deseñadores tendan a valorar ese tipo de cooperación dunha topoloxía porque reduce a cantidade de corrección de forza bruta necesaria máis adiante.

De forma máis ampla, o cascode dobrado reflicte un instinto de deseño duradeiro na enxeñaría analóxica: cando o apilamento directo exixe demasiada tensión, o camiño da sinal pode ser reordenado en vez de abandonado. Esa idea mantivo esta topoloxía relevante a través de múltiples xeracións de tecnoloxía de procesos. Non é simplemente unha solución de baixa tensión.

• É unha resposta arquitectónica a tensións limitadas

• Apoia o ganho sen renunciar ao control

• Apoia a velocidade sen invitar a inestabilidade excesiva

• Mantense ben alineada coas presións de deseño analóxico prácticas

Características e Rendemento do Amplificador Cascode

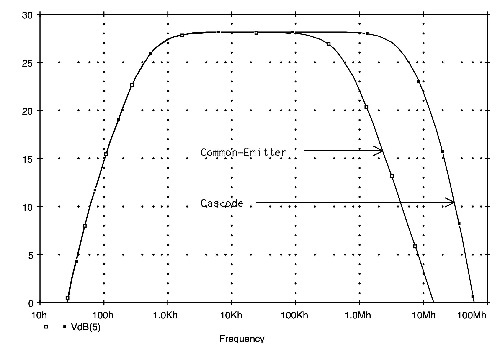

Comportamento de Alta Frecuencia do Amplificador Cascode

Por que o rendemento de alta frecuencia adoita deteriorarse en etapas máis sinxelos

O amplificador cascode é amplamente apreciado pola forma en que manexa a operación de alta frecuencia con inusual compostura. Numa etapa básica de emisor común ou fonte común, o ganho de tensión adoita comezar a declinar á medida que a frecuencia sobe, e ese declive rara vez é sorprendente para quen pasou tempo con circuítos reais.

Varios factores normalmente impulsan este comportamento:

• Capacitancias parásitas internas

• Capacitancias que conectan nodos de entrada e saída

• Rutas de retroalimentación non intencionadas

• Crecente desfasamento a frecuencias máis altas

• Pérdade progresiva de ganho efectivo

• Restrición anterior do ancho de banda

Á medida que estes efectos se acumulan, o amplificador xa non responde coa mesma claridade que mostra na rexión de media banda. O que parece manejable en teoría pode converterse en frustrante e desigual na medida, especialmente cando o rango de frecuencia se empuxa máis aló de marxes cómodas.

Como a estrutura cascode responde á fonte do problema

O cascode aborda este problema no nodo onde o problema normalmente comeza. O transistor inferior serve como o principal dispositivo de entrada, mentres que o transistor superior mantén a tensión do colector ou drenaxe do dispositivo inferior case constante.

Esa disposición cambia as condicións eléctricas dun xeito moi deliberado. Dado que o nodo intermedio xa non experimenta grandes oscilacións de sinal, a capacitancia parasitaria conectada a ese nodo ten moito menos oportunidade de devolver variacións de saída ao lado de entrada. Na práctica, isto debilita enormemente o efecto Miller, que a miúdo é o mecanismo máis responsable da diminución de alta frecuencia dun amplificador de unha soa etapa.

O que isto significa no comportamento real do amplificador

Unha vez que se reduce o efecto Miller, o polo de alta frecuencia dominante desplázase cara arriba. O ancho de banda útil exténdese máis alá, e o gaño mantense máis plano a través dun rango de frecuencias máis amplo.

Isto é por iso que o cascode aparece con tanta frecuencia en:

• Frontes RF

• Camíns analóxicos de banda ancha

• Etapas de alta precisión e alta velocidade

O atractivo non é simplemente que o amplificador pode alcanzar un límite de frecuencia máis alto. Unha vantaxe máis persuasiva é que tende a preservar un gaño ordenado e predecible antes de que se acosegue ese límite. Na deseño práctico, esa distinción ten un peso real, porque un amplo ancho de banda teórico ofrece un consolo limitado se o gaño xa comezou a desviarse a través do rango operativo pretendido.

Integridade do sinal de alta frecuencia máis aló do ancho de banda de pequeno sinal

O cascode tamén mellora o comportamento do sinal a alta frecuencia dun xeito máis amplo que só o ancho de banda. A medida que a frecuencia sobe, os parasitas de disposición, as capacitancias dos dispositivos e o acoplamento entre etapas comezan a influír no rendemento de formas que son sutís, acumulativas e ocasionalmente molestas de diagnosticar.

O cascode axuda a contención esa sensibilidade ao reducir canto reacciona o transistor de entrada aos disturbios que se orixinan do lado da saída. Como resultado, o comportamento medido a miúdo mantense máis próximo aos cálculos iniciais. Os deseñadores con substancial experiencia práctica tendan a valorar esta característica porque reduce a posibilidade de que un circuito se comporte de forma educada na análise e logo se volva temperamental no banco de probas.

Inversión de saída e a receita máis reveladora

En implementacións comúns, a saída global mantense invertida en relación á entrada. Aínda así, ese detalle por norma xeral é secundario.

O punto máis significativo é que o cascode mantén un gaño útil e un comportamento de frecuencia máis limpo en rexións onde un amplificador de unha soa etapa máis sinxelo xa mostraría:

• Descenso notorio

• Degradación da fase

• Sensibilidade aumentada a efectos parasitarios

Características de estabilidade do amplificador cascode

Por que aparece a inestabilidade en circuítos rápidos de alto gaño

O amplificador cascode tamén é recoñecido polo seu comportamento de estabilidade ordenado. En circuítos de alta frecuencia e alto gaño, a inestabilidade raramente provén dun único causante dramático. Con máis frecuencia, desenvolvese a partir de varias interaccións menores que se constrúen entre si ata que a etapa se volve difícil de confiar.

Os contribuíntes típicos inclúen:

• Capacitancias parasitarias

• Desaxustes de impedancia

• Variacións do sesgo

• Camños de retroalimentación non desexados

O cascode axuda a xestionar estas interaccións ao dividir responsabilidades entre dous transistores e ao limitar grandes oscilacións de tensión no nodo interno máis sensible.

Supresión da influencia cara atrás desde o lado da saída

O transistor inferior opera cunha tensión de colector ou drenaxe case fixa. Esta condición reduce o grao en que os cambios do lado da saída poden alterar o comportamento do dispositivo de entrada.

Nunha etapa máis sinxela, un gran movemento de tensión de saída pode acoplarse cara atrás a través das capacitancias dos dispositivos e remodelar a aparente resposta de entrada. No cascode, ese mecanismo está fortemente suprimido. O camiño de sinal resultante comportase con máis consistencia e moitas menos sorpresas a medida que a frecuencia aumenta, que é exactamente o tipo de disciplina que os enxeñeiros tendan a apreciar despois de tratar con topoloxías menos cooperativas.

A illamento proporcionado polo transistor superior

O transistor superior mellora aínda máis a estabilidade ao protexer o dispositivo de entrada das variacións de tensión do lado da saída. Isto aumenta o illamento entrada-saída e reduce a interacción non desexada entre as redes de fonte e carga.

Na traballo de diseño práctico, isto a miúdo fai que as seguintes tarefas sexan menos fráxiles:

• Igualación

• Sintonización

• Axuste do sesgo

Esa vantaxe faise especialmente notable cando os resultados da simulación inicialmente parecen limpos, pero os parasitas do taboleiro real e as tolerancias dos compoñentes comezan a expor puntos débiles. O cascode a miúdo estreita esa brecha entre a análise ideal e a implementación física, o que pode aforrar unha gran cantidade de retraballo na fase tardía.

Comportamento do sesgo en condicións de sinal cambiantes

A estabilidade do sesgo tamén merece unha atención coidadosa. Dado que o dispositivo inferior experimenta menos variación nas súas tensións terminais, o seu punto de funcionamento é máis fácil de preservar cando as condicións de sinal cambian.

Isto non elimina a necesidade de deseño de sesgos coidadoso. Con todo, reduce a posibilidade de que as variacións normais de saída empujen o transistor de entrada a unha rexión menos lineal ou menos predecible. Nun escenario ben executado, iso normalmente leva a unha transconductancia máis estable, un maior ganho consistente e menos distorsión asociada co desprazamento do punto de operación interno.

Risco reducido de oscilación

A redución do risco de oscilación destaca en sistemas analóxicos rápidos e de RF. Un escenario pode ofrecer suficiente ganho sobre o papel e seguir fallando na práctica se rutas de realimentación ocultas desencadean oscilacións ou auto-oscilacións.

O cascode limita a formación de fortes bucles internos de realimentación antes de que se volvan disruptivos. O seu comportamento estable non é, polo tanto, un efecto secundario afortunado. Isto ségueo directamente da maneira en que a topoloxía confina variacións de tensión sensibles a lugares que son máis fáciles de controlar.

Unha perspectiva de deseño máis amplia sobre a estabilidade

Una maneira útil de ver o cascode é que fai máis que aumentar obxectivos de desempeño numérico. Impón estrutura sobre o comportamento interno do amplificador.

Esa disciplina estrutural é a que normalmente dá a un deseño o seu acabado profesional. Os circuítos estables raramente son os que teñen o máis agresivo ganho bruto; son máis a miúdo aqueles nos que a cada nodo se lle permite facer exactamente o que o circuíto lle pide, sen movementos excesivos e sen interacciones ocultas que agardan a emerxer máis adiante.

Ventaxes e limitacións do amplificador cascode

Principais vantaxes

O amplificador cascode ofrece unha combinación de propiedades que é difícil de obter a partir dun simple deseño de unha soa etapa. Estes beneficios xorden dun principio compartido: un transistor procesa a sinal de entrada, mentres que o outro limita a variación excesiva de tensión no nodo intermedio sensible.

As vantaxes típicas inclúen:

• Alto ganho de tensión

• Grande resistencia de saída

• Ampla banda de frecuencia

• Forte illamento entre entrada e saída

• Mellorada estabilidade a alta frecuencia

O que fai que isto sexa especialmente satisfatorio dende unha perspectiva de deseño é que estas características non se ensamblan a través dun mosaico de correccións. Crecen naturalmente a partir da propia topoloxía.

O seu alto ganho de tensión resulta especialmente atractivo en bloques de construción analóxicos onde se desexa un ganho adicional sen introducir complexidade excesiva na realimentación. A grande resistencia de saída do cascode tamén se adapta naturalmente a cargas de fonte de corrente, cargas activas e etapas de ganho en circuitos integrados.

En moitos ambientes de IC, isto tradúcese nunha vantaxe moi práctica: o ganho pode a miúdo aumentarse substancialmente sen forzar o circuíto a unha forma multietapa máis elaborada. Para os deseñadores que intentan equilibrar desempeño, área e esforzo de implementación, ese intercambialo pode sentir refrescantemente eficiente.

A ampla banda de frecuencia é unha das vantaxes máis familiares da topoloxía cascode. Ao reducir o efecto Miller, evita unha das limitacións de frecuencia máis persistentes que se atopan en amplificadores de emisor común e de fonte común.

Isto fai que o cascode sexa ben adecuado para:

• Amplificadores de RF

• Cadenas analóxicas de banda ancha

• outros circuítos que requiren tanto ganho como velocidade

Nestes contextos, incluso unha mellora moderada no control parasitario pode producir un beneficio a nivel de sistema que se sente máis substancial que un aumento moderado similar no ganho nominal. Ese resultado pode ser a miúdo máis claro no hardware do que parece a primeira vista nas ecuacións.

O cascode tamén proporciona un forte illamento entre entrada e saída. Isto é especialmente útil en sistemas nos que a carga de saída, redes de adaptación ou etapas adxacentes poden variar.

Un mellor illamento significa que as características de entrada son menos alteradas por cambios na parte de saída, o que axuda a conservar:

• Ganho

• Banda de frecuencia

• Comportamento de impedancia predecible

Na práctica, isto a miúdo acorta o esforzo de sintonización durante o desenvolvemento, especialmente cando o circuíto circundante é denso ou opera cerca dos seus límites de frecuencia. Ese tipo de predictibilidad tende a ser apreciado non só na teoría, senón durante as longas e exixentes horas de perfeccionamento que o hardware real moitas veces demanda.

Outra característica atractiva é a flexibilidade. A estrutura cascode aparece en amplificadores de tensión, espellos de corrente, pares diferenciais, etapas de transimpedancia, misturadores, frontais de receptores e moitos outros subsistemas analóxicos.

Os ambientes comúns inclúen:

• Amplificadores de tensión

• Espellos de corrente

• Pares diferenciais

• Etapas de transimpedancia

• Misturadores

• Frontais de receptores

En deseños de misturadores e receptores, incluíndo arquitecturas superheterodinas, diferentes sinais poden aplicarse a diferentes transistores para que a conversión e a amplificación se realicen de forma eficiente dentro do mesmo marco xeral. Esta capacidade de soportar múltiples funcións analóxicas sen abandonar a topoloxía subxacente axuda a explicar por que o cascode segue sendo un patrón de deseño tan perdurable.

Desde unha perspectiva de deseño máis ampla, o cascode é a miúdo atractivo porque mellora o rendemento a través da topoloxía en lugar de só a través da corrección. Iso normalmente conduce a unha solución máis limpa e duradeira.

Cando o ancho de banda e a estabilidade xorden de forma natural da estrutura do circuíto, o deseño a miúdo permanece máis robusto que un que logre resultados similares só despois de que se engadise compensación para contén as debilidades subxacentes.

Limitacións principais

A limitación máis obvia do amplificador cascode é o espazo de tensión. Dado que dous transistores están apilados verticalmente, cada dispositivo debe ter suficiente tensión para permanecer na súa rexión de operación prevista, como a saturación para FETs ou o modo activo para BJTs.

Isto crea varias consecuencias inmediatas:

• Un maior requisito de tensión mínima de alimentación

• Menos liberdade na asignación de tensión

• Maior presión sobre a orzamentación do oscilación de saída

Comparado cunha etapa de transistor único máis sinxela, o cascode pide máis espazo para operar, e esa demanda pode moldear todo o deseño desde o principio.

Esta limitación volve ser moito máis notoria no deseño de baixa tensión. Cando a alimentación dispoñible é pequena, pode que non haxa suficiente tensión a través de ambos transistores mentres se conserva unha oscilación de saída adecuada.

Baixo esas condicións, as forzas teóricas do cascode poden perder forza práctica porque o circuíto pode sufrir de:

• Rango dinámico reducido

• Desviación da rexión de operación prevista durante os excursion dos sinais

• Restricións de oscilación máis apertadas

Por iso, o cascode básico é a miúdo menos atractivo en ambientes modernos de baixa tensión a menos que se utilicen alternativas como o cascode dobrado.

O sesgo introduce outra capa de dificultade. Dado que ambos transistores deben ser configurados correctamente, a rede de sesgo debe satisfacer máis condicións que se tería nun amplificador de etapa única.

Estas condicións normalmente implican:

• Nivel de corrente

• Distribución de tensión

• Sobreintensidade do dispositivo

• Oscilación de sinal esperada

Todas elas deben permanecer compatibles. Pequenos erros nestas relacións poden reducir a oscilación de saída, debilitar a linealidade, ou incluso impedir que un dispositivo funcione correctamente. Na verdadeira traballo de deseño, isto é a miúdo onde un cascode inicialmente elegante comeza a revelar concesións que son máis doado pasar por alto nunha discusión puramente conceptual.

O cascode tamén pode restrinxir a oscilación de saída. Dado que as tensións dos nós internos están intencionadamente limitadas para soportar un comportamento estable e de ancho de banda amplo, a saída pode non moverse tan libremente como o faria nunha etapa optimizada principalmente para excursion de sinais grandes.

Isto non fai que a topoloxía sexa inferior. Simplemente mostra que o cascode non é universalmente ideal. Tende a servir mellor cando a amplificación, a velocidade e a illamento importan máis que extraer a oscilación máis grande posible a partir dunha fonte moi limitada.

Tamén pode haber unha maior sensibilidade á calidade da fonte de sesgo en aplicacións de precisión ou alta velocidade. Se o dispositivo superior está mal sesgado, o ruído, a deriva ou a variación de alimentación poden influír no rendemento de toda a etapa.

As posibles fontes de degradación inclúen:

• Ruído de sesgo

• Deriva de sesgo

• Variación de alimentación

• Debilidades no deseño

A topoloxía en si é altamente capable, pero non perdoa un deseño de soporte débil. En moitas implementacións maduras, gran parte do éxito da etapa provén dun xeración de sesgo coidada e dun deseño disciplinado en lugar de só do par de transistores.

Unha conclusión equilibrada é que o amplificador cascode non é simplemente un mellor amplificador en cada contexto. É unha topoloxía especializada cun papel claramente definido.

Funciona especialmente ben cando os obxectivos de deseño inclúen:

• Alta amplificación

• Amplio ancho de banda

• Forte illamento

Volve ser menos atractivo cando:

• A tensión de alimentación está moi limitada

• A oscilación de sinal grande domina a especificación

O uso máis sensato do cascode provén de recoñecer claramente estes límites e seleccionar a topoloxía onde as súas forzas se alínean naturalmente coas demandas do circuíto.

Conclusión

Os amplificadores cascode son útiles cando un circuíto necesita unha maior ganancia, un ancho de banda máis amplo, unha mellor illamento e unha estabilidade máis forte do que un amplificador de unha soa etapa pode proporcionar. O seu rendemento depende dunha polarización adecuada, un marxe de tensión, un emparellamento de dispositivos e un control de distribución. Cando están deseñados correctamente, proporcionan un rendemento analóxico de alta frecuencia e precisión predecible.

Preguntas Frecuentes [FAQ]

1. Por que é tan importante reducir o efecto Miller no deseño de amplificadores de alta frecuencia?

O efecto Miller aumenta a capacitancia de entrada aparente dunha etapa de transistor, o que pode reducir significativamente o ancho de banda e a ganancia de alta frecuencia. O amplificador cascode minimiza este efecto ao manter a tensión no nó de saída do transistor inferior case constante. Isto permite que o amplificador manteña unha maior ganancia e unha mellor resposta de frecuencia que un deseño de única etapa comparable.

2. Por que os deseñadores de IC analóxicos utilizan frecuentemente estruturas cascode para aumentar a ganancia de tensión?

Un amplificador cascode proporciona unha resistencia de saída moito maior que unha etapa de único transistor. A maior resistencia de saída permite que a mesma corrente de sinal xere unha maior tensión de saída, resultando nunha maior ganancia de tensión. Isto fai que o cascode sexa particularmente valioso en circuítos integrados onde maximizar a ganancia a partir do rendemento limitado dos dispositivos é, a miúdo, un obxectivo de deseño principal.

3. Como resolve un amplificador cascode dobrado as limitacións de marxe de tensión dun cascode convencional?

Un cascode dobrado redirixe a corrente de sinal a través de dispositivos de polaridade oposta en vez de apilar todos os transistores nun único camiño vertical. Esta disposición reduce a cantidade de tensión requirida a través de cada dispositivo mentres preserva moitas das vantaxes de ganancia e ancho de banda da arquitectura cascode. Como resultado, os cascodes dobrados están amplamente utilizados en deseños de amplificadores analóxicos de baixa tensión e operacionais.

4. Por que ofrece xeralmente o amplificador cascode unha mellor estabilidade que unha etapa simple de emisor común ou fonte común?

O cascode reduce a retroalimentación non desexada entre a saída e a entrada ao illar o transistor de entrada de grandes variacións de tensión de saída. Isto reduce a influencia das capacitancias parásitas, diminúe a probabilidade de oscilación e axuda a manter unha ganancia e un comportamento de fase predecibles a frecuencias máis altas. O resultado é un amplificador máis estable que é máis fácil de sintonizar e optimizar.

5. Que factores deberían avaliar os enxeñeiros antes de escoller unha topoloxía de amplificador cascode?

Os enxeñeiros deberían considerar os requirimentos de ganancia, obxectivos de ancho de banda, limitacións de tensión de subministración, requirimentos de oscilación de saída, complexidade de polarización e obxectivos de estabilidade. O cascode é altamente efectivo cando a alta ganancia, un ancho de banda amplo e un forte illamento entre a entrada e a saída son prioridades. Con todo, os seus requisitos aumentados de marxe de tensión e condicións de polarización máis esixentes poden facer que outras topoloxías de amplificadores sexan máis adecuadas para aplicacións de baixa tensión ou de sinal grande.
