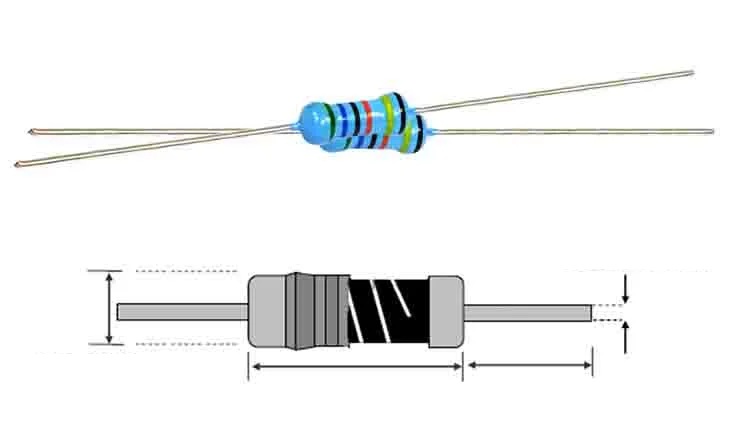

Elixir o resistor de terminación do bus CAN correcto: 120Ω e 0,25 W explicado

As resistencias de terminación son esenciais nos sistemas de bus CAN porque axudan a manter unha comunicación estable e precisa entre os dispositivos conectados.Este artigo explica como reducen o ruído, evitan os reflexos do sinal e melloran a recuperación do sinal na rede.Tamén analiza por que as resistencias de 120Ω se usan como valor estándar para a terminación do bus CAN e como as potencias adecuadas, como 0,25 W e 0,5 W, afectan á seguridade, o rendemento térmico e a fiabilidade a longo prazo.Xuntos, estes temas mostran como a selección correcta da resistencia admite un funcionamento fiable do bus CAN en condicións do mundo real.

Catálogo

O papel das resistencias terminadoras

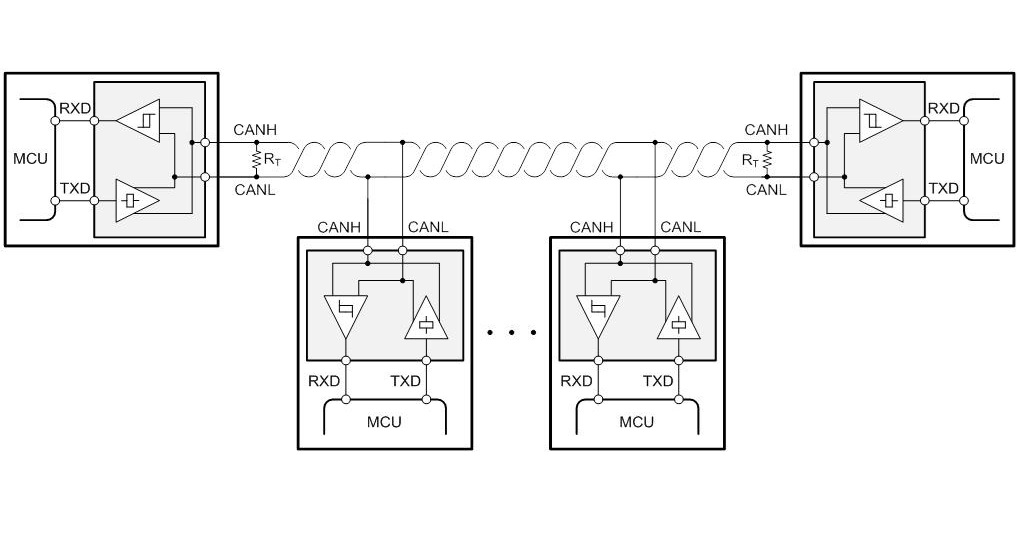

As resistencias de terminación son importantes nos sistemas de bus CAN porque axudan a manter a comunicación estable e fiable.Reducen o ruído, evitan os reflexos do sinal e admiten un fluxo de datos fluido entre os dispositivos.Estas resistencias colócanse nos dous extremos do bus para manter o comportamento adecuado do sinal na rede.

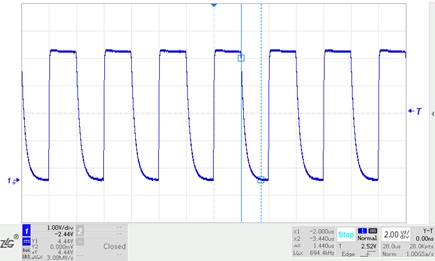

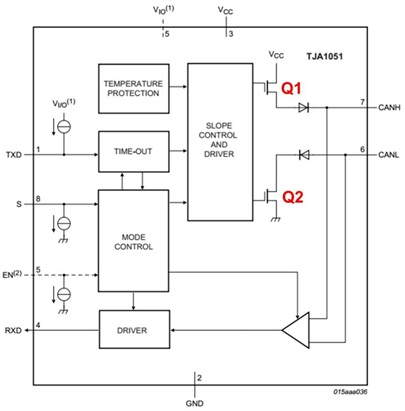

O bus CAN funciona utilizando dous estados, dominante e recesivo, en función das diferenzas de tensión.Cando o sistema está en estado recesivo, faise máis sensible ao ruído externo.Pequenas perturbacións eléctricas poden provocar sinais incorrectos.Unha resistencia colocada entre CANH e CANL axuda a absorber este ruído e mantén o sinal limpo.Os valores das resistencias son seleccionados para reducir as interferencias e evitar a perda de enerxía adicional.

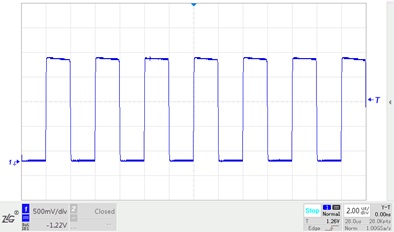

Durante a comunicación, a enerxía pode acumularse no sistema.Sen resistencias, esta enerxía almacenada ralentiza o retorno ao estado normal.As resistencias de terminación axudan a liberar esta enerxía rapidamente, mellorando o tempo de resposta.As probas demostraron que engadir unha resistencia adecuada reduce o atraso e mellora o rendemento do sistema, especialmente en redes rápidas ou ocupadas.

Tamén se poden producir reflexións de sinal debido a problemas de impedancia ou cables non coincidentes.Estes reflexos distorsionan os sinais e afectan á precisión dos datos.As resistencias de terminación coinciden coa impedancia do cable e absorben o exceso de enerxía, axudando a manter unha comunicación clara.Isto é importante en sistemas complexos como vehículos e máquinas industriais.

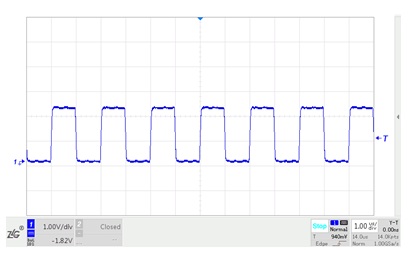

O rendemento fiable tamén depende da selección e instalación adecuadas dos compoñentes.As resistencias deben manexar os niveis de potencia requiridos, especialmente en condicións duras.A colocación correcta e as conexións seguras son necesarias para evitar fallos.Seguir normas como ISO 11898 garante a compatibilidade e un mantemento máis sinxelo do sistema.

Os posibles fallos considéranse en aplicacións reais e engádense solucións de copia de seguridade para mellorar a fiabilidade.En xeral, as resistencias de terminación admiten un equilibrio de sinxeleza, eficiencia e estabilidade no deseño do bus CAN.O uso no mundo real a miúdo require axustes en función das condicións, o que axuda a mellorar o rendemento en diferentes ambientes.

Razóns para optar por resistencias de 120Ω

A impedancia representa o efecto combinado da resistencia e da reactancia (incluíndo os compoñentes capacitivos e indutivos), que ilustra como os circuítos resisten o fluxo de correntes alternas.Esta propiedade integra comportamentos eléctricos dinámicos e estáticos e é esencial para analizar as respostas dos circuítos a frecuencias de sinal variables.Para aplicacións de comunicación de alta velocidade, como as que se ven nos buses de Controller Area Network (CAN), o aliñamento da impedancia faise vital para preservar a claridade do sinal.Para conseguir isto, é necesario un coidadoso axuste da impedancia, que minimiza significativamente a distorsión do sinal e garante un funcionamento consistente do sistema.

Para medir eficazmente a impedancia característica dos cables de bus CAN, conecte un cable a un xerador de ondas cadradas e axuste con precisión o valor da resistencia externa ata que as anomalías visibles, como o timbre da forma de onda, diminúan.A experimentación práctica demostra que os cables de automóbiles de par trenzado xeralmente posúen unha impedancia próxima a 120Ω, unha cifra consolidada polas normas ISO 11898-2.Este método ten en conta factores como os tipos de conectores, as propiedades dieléctricas e a xeometría do cable, que inflúen nos resultados das medicións máis aló dos modelos teóricos.

O uso de resistencias de 120Ω está adaptado para que coincida coa impedancia característica que se atopa nos cables de par trenzado integrantes das arquitecturas de bus CAN.Este valor da resistencia facilita transicións de sinal suaves entre os nodos de comunicación, minimizando as distorsións reflexivas e a atenuación do sinal.A estandarización destas resistencias impulsada pola industria deriva dunha ampla investigación e ensaios de aplicacións, facendo fincapé tanto na súa fiabilidade funcional como na súa idoneidade para un amplo despregamento automotriz e industrial.A construción e incorporación destas resistencias tamén contribúen a reducir o ruído electromagnético e a manter intercambios de datos robustos en redes complexas.

O deseño, as probas e os diagnósticos iterativos úsanse para atopar discrepancias de impedancia.Estes pasos axudan a detectar fallos e mellorar as vías de comunicación.As resistencias de terminación compróbanse durante o mantemento e as conexións dos cables verifícanse para cumprir o requisito de 120 Ω.Estas actividades reflicten unha dependencia colectiva de prácticas estandarizadas, apoiada por unha integración exitosa xeneralizada en diferentes contextos industriais.A prevalencia continuada das resistencias de 120Ω exemplifica décadas de coñecemento acumulado e experiencias compartidas entre os sectores da enxeñaría.

O principio de adaptación de impedancia vai máis aló dos sistemas CAN de automóbiles para incorporar prácticas fundamentais en tecnoloxías de comunicación de alta velocidade máis amplas.Os desequilibrios marxinais na impedancia poden introducir ruído, distorsionar a sincronización do sinal de datos ou minar a sincronización.Por exemplo, as prácticas estruturadas enraizadas en deseños de circuítos de radiofrecuencia ou Ethernet revelan como o mantemento da uniformidade da impedancia garante unha conectividade sostida e unha fidelidade de datos consistente.As leccións extraídas destes dominios melloran a visión da enxeñería sobre o rendemento fiable que permiten prácticas estandarizadas como a correspondencia de impedancia de 120Ω.

A adopción de 120Ω para sistemas de bus CAN ilustra a fusión entre os modelos de enxeñería e os esforzos empíricos de refinamento.Aínda que as directrices ofrecen marcos iniciais baseados na precisión matemática, as probas prácticas iterativas e os ensaios industriais perfeccionan estes principios para garantir a eficacia operativa no mundo real.Tales metodoloxías de enxeñería equilibradas enfatizan a interacción entre a previsión calculada e a execución adaptativa, unha dinámica crucial para fomentar solucións innovadoras e sostibles en contextos prácticos.

Beneficios de escoller resistencias de 0,25 W

• Xestiona as condicións de avaría con seguridade: Unha resistencia de 0,25 W pode xestionar situacións de curtocircuíto, como un curtocircuíto a unha tensión máis alta.Pode xestionar con seguridade a calor xerada sen fallar.
• Soporta disipación de enerxía estable: pode manexar uns 0,3 W durante eventos de falla breves.Isto axuda a manter un funcionamento estable e evita danos repentinos no sistema.
• Bo equilibrio de tamaño e forza: Unha resistencia de 0,25 W ofrece un manexo de potencia suficiente mentres se mantén compacto.Isto faino axeitado para espazos reducidos como circuítos de automóbiles.
• Mellora a fiabilidade térmica: Reduce o risco de sobrequecemento.Isto axuda a prolongar a vida útil dos compoñentes e mantén o rendemento constante ao longo do tempo.
• Solución Rentable: Proporciona suficiente protección sen aumentar o custo.Isto fai que sexa práctico para a maioría dos deseños estándar de bus CAN.
• Resiste variacións de temperatura: pode manexar os cambios de temperatura en condicións do mundo real.Isto axuda a manter un rendemento estable en ambientes industriais e automotivos.

Beneficios de potencias máis altas (opción de 0,5 W)

• Marxe de seguridade extra: Unha resistencia de 0,5 W pode soportar máis potencia, proporcionando protección adicional durante picos de tensión inesperados ou fallos máis longos.
• Mellora a fiabilidade a longo prazo: As resistencias de clasificación máis alta duran máis tempo baixo tensión.Isto é útil en sistemas que funcionan continuamente ou se enfrontan a condicións duras.
• Mellor para ambientes duros: Funciona de forma máis fiable en condicións de alta calor ou inestables, reducindo o risco de falla.

Beneficios prácticos do deseño:

• Coincide coas condicións do mundo real: Aínda que 0,25 W a miúdo é suficiente en teoría, os sistemas reais poden enfrontarse a un estrés maior.Escoller a clasificación correcta mellora a fiabilidade.
• Adáptase a cambios inesperados: Deseñar con algunha marxe permítelle ao sistema manexar cambios bruscos como picos de tensión ou acumulación de calor.
• Mellora a durabilidade global do sistema: A selección adecuada da resistencia axuda a garantir un funcionamento estable a longo prazo e reduce os problemas de mantemento.

Conclusión

As resistencias de terminación xogan un papel fundamental para manter a comunicación do bus CAN estable, clara e fiable.A súa capacidade para igualar a impedancia do cable, reducir as reflexións e mellorar a recuperación do sinal fainos necesarios para un rendemento adecuado da rede.O artigo tamén mostra que o valor común de 120Ω baséase na adaptación práctica da impedancia, mentres que as potencias axeitadas axudan á resistencia a manexar a calor, os fallos e as condicións de funcionamento cambiantes.Escoller a resistencia de terminación correcta mellora a durabilidade do sistema, admite un funcionamento máis seguro e axuda a manter unha comunicación consistente en aplicacións industriais e automotivas.

Preguntas frecuentes [FAQ]

1. Que significa "CAN bus"?

CAN bus son as siglas de Controller Area Network bus.É un sistema de comunicación que permite que os dispositivos electrónicos, especialmente nos vehículos, compartan datos entre si de forma fiable.Conecta compoñentes como sensores, controladores e ECU para que poidan traballar xuntos sen problemas.

2. O bus CAN é full duplex ou half duplex?Pode enviar e recibir datos ao mesmo tempo?

O bus CAN é semidúplex.Pode enviar ou recibir datos ao mesmo tempo, non os dous ao mesmo tempo.Usa un sistema baseado en prioridades para xestionar varios dispositivos e evitar colisións de datos.

3. Como está conectado o bus CAN?

O bus CAN está conectado a través de liñas de alimentación, terra e comunicación.O sistema está conectado a unha fonte de enerxía constante, unha terra estable e un cableado de accesorios que se activa co aceso.As conexións adecuadas son importantes para manter unha comunicación estable e fiable.
