Principio de funcionamento do indutor de anel de cor, métodos de proba e aplicacións dos circuítos

Os indutores de anel de cor son compoñentes pequenos pero útiles que axudan aos circuítos electrónicos a manterse estables, xestionar a enerxía e reducir o ruído de sinal non desexado.Este artigo explica como funcionan a través da indución electromagnética, como o seu deseño admite o filtrado e o almacenamento de enerxía e por que se usan en fontes de alimentación, sistemas de comunicación e outros dispositivos electrónicos.Tamén abrangue o significado dos códigos de cores dos indutores e os métodos básicos utilizados para probalos, dando unha visión clara da súa función, selección e valor práctico no deseño de circuítos.

Catálogo

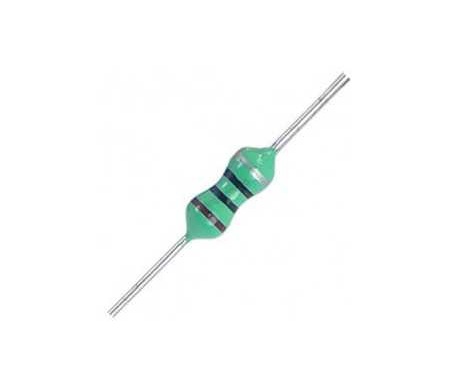

Comprensión da funcionalidade básica dun inductor de anel de cor

Un inductor de anel de cor é un compoñente electrónico compacto deseñado para almacenar enerxía e soportar un rendemento estable do circuíto.Utilízase habitualmente en sistemas electrónicos onde o fluxo de enerxía controlado e a calidade do sinal son importantes.As bandas de cores do indutor indican o seu valor de inductancia, o que permite unha identificación rápida durante o deseño, mantemento ou substitución.

A función principal dun indutor de anel de cor é xestionar a corrente e mellorar a estabilidade do sinal nun circuíto.Axuda a manter un fluxo de enerxía constante, reducindo as variacións bruscas que poden afectar o rendemento.Debido a isto, xoga un papel fundamental para garantir un funcionamento fiable tanto en aplicacións electrónicas de baixa potencia como de alta potencia.

Os indutores de anel de cor son amplamente utilizados en circuítos de filtrado e acondicionamento de sinal.Nas aplicacións de filtros, axudan a reducir o ruído eléctrico e eliminan sinais non desexados, o que leva a resultados máis limpos e precisos.Nos circuítos resonantes, axudan a seleccionar frecuencias específicas, o que é esencial en sistemas de comunicación e dispositivos electrónicos que dependen dun control preciso do sinal.

Estes indutores tamén son importantes nos circuítos de alimentación.Axudan a estabilizar os niveis de tensión e admiten unha entrega consistente de enerxía, especialmente nos sistemas con cargas cambiantes.Isto fai que sexan útiles en aplicacións como conversores de enerxía, sistemas de baterías e configuracións de enerxía renovable como sistemas solares e eólicos.

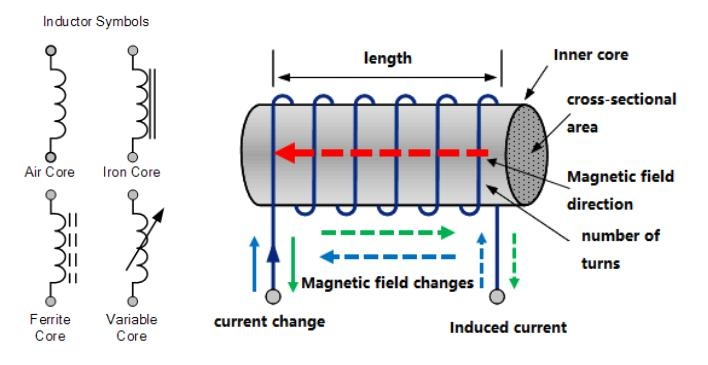

Como funciona un indutor de anel de cor?

Un indutor de anel de cor funciona baseándose no principio da indución electromagnética.Cando a corrente eléctrica atravesa a bobina, crea un campo magnético ao seu redor.Se a corrente cambia, o campo magnético tamén cambia.Este campo magnético cambiante xera unha tensión que se opón ao cambio de corrente.Este efecto chámase autoinducción.

Debido a este comportamento, o indutor resiste aumentos ou diminucións bruscas de corrente.En lugar de permitir cambios rápidos, ralentízaos, axudando a manter un fluxo de enerxía máis estable no circuíto.É por iso que os indutores son importantes nos circuítos que requiren unha corrente suave e controlada.

O rendemento do indutor depende do seu deseño físico.Factores como o número de voltas na bobina, o material do núcleo e o tamaño do indutor inflúen na forza do campo magnético e na súa eficacia responde aos cambios actuais.Un núcleo feito de materiais como a ferrita ou o ferro aumenta a inductancia, mentres que os deseños de núcleos de aire son máis adecuados para sinais de alta frecuencia.

Dentro dun indutor de anel de cor, o fío de cobre illado está firmemente enrolado para formar a bobina.Esta estrutura permite unha xeración eficiente de campos magnéticos mantendo o compoñente compacto.Os aneis de cor na superficie non afectan o funcionamento, pero proporcionan un xeito rápido de identificar o valor da inductancia.

En circuítos prácticos, este principio de funcionamento permite que o indutor controle o comportamento actual, reduza os picos bruscos e admita condicións estables de sinal e potencia.

Características de deseño dun inductor de anel de cor

Un inductor de anel de cor está deseñado cunha estrutura compacta e práctica que admite un rendemento fiable en circuítos electrónicos.A súa construción normalmente inclúe unha bobina enrollada e un núcleo magnético, formando un compoñente estable que encaixa facilmente en varios esquemas de circuítos.O deseño físico permítelle manexar diferentes condicións eléctricas mantendo un comportamento consistente en todas as aplicacións.

Unha das súas principais características de deseño é o sistema de codificación de bandas de cores na superficie exterior.Estes aneis de cores representan o valor da inductancia e a tolerancia, facilitando a identificación do compoñente sen ferramentas de medición adicionais.Este sistema de marcado estandarizado simplifica a montaxe do circuíto, reduce os erros durante a instalación e acelera os procesos de mantemento ou substitución.

O indutor tamén está revestido cunha capa illante protectora.Este revestimento proporciona illamento eléctrico entre o compoñente e o circuíto circundante, axudando a evitar curtocircuítos e interferencias non desexadas.Tamén engade protección mecánica, o que permite que o indutor resista a manipulación, a exposición ambiental e o uso a longo prazo.

A selección de materiais é outra característica importante do deseño.O material do núcleo, como ferrita ou ferro en po, elíxese en función da aplicación prevista.Os diferentes materiais inflúen en factores de rendemento como a resposta en frecuencia, a eficiencia e a estabilidade térmica.O fío utilizado na bobina tamén se selecciona para soportar unha correcta manipulación e durabilidade da corrente.

O tamaño e a forma xogan un papel importante no deseño.Os indutores de anel de cor están dispoñibles en diferentes tamaños para adaptarse aos requisitos específicos do circuíto.Os deseños máis pequenos utilízanse en dispositivos electrónicos compactos, mentres que os máis grandes poden manexar niveis de potencia máis elevados.Esta flexibilidade permite aos enxeñeiros seleccionar compoñentes que se axusten ás restricións tanto eléctricas como físicas.

Decodificación e comprensión dos códigos de cores dos indutores

Os códigos de cores dos indutores serven como metodoloxía práctica deseñada para permitir a identificación eficiente dos valores de inductancia.Estes códigos seguen convencións de cores estandarizadas, co obxectivo de axilizar tanto o recoñecemento de compoñentes como a montaxe de circuítos electrónicos.Cada banda ou franxa de cor gravada na superficie do indutor proporciona información específica sobre as súas propiedades eléctricas, facilitando a integración adecuada en sistemas complexos.

Aspectos básicos codificados en bandas de cores indutoras

O sistema de bandas de cores nun indutor codifica distintos parámetros eléctricos que contribúen á súa funcionalidade dentro dos circuítos:

• Valores básicos numéricos: As bandas de cores iniciais representan díxitos, que establecen o valor de inductancia fundamental.Cada cor corresponde a un díxito numérico único (por exemplo, marrón = 1, vermello = 2, laranxa = 3).

• Factor de escala: Unha banda posterior funciona como un multiplicador, escalando o número base á súa orde indutiva apropiada.Por exemplo, o marrón significa ×10, o vermello é igual a ×100 e o laranxa indica ×1000 (ou ×1K).

• Rango de precisión: A banda de tolerancia indica a variación admisible do valor de inductancia indicado.Os exemplos inclúen ouro (±5%) e prata (±10%).

A disección e aplicación efectiva destes parámetros senta as bases para interpretar os códigos de cores dos indutores, que poden influír profundamente na fiabilidade e eficiencia dun circuíto.Un descodificación na descodificación pode levar inadvertidamente a interrupcións operativas ou a resultados subóptimos nos deseños electrónicos.

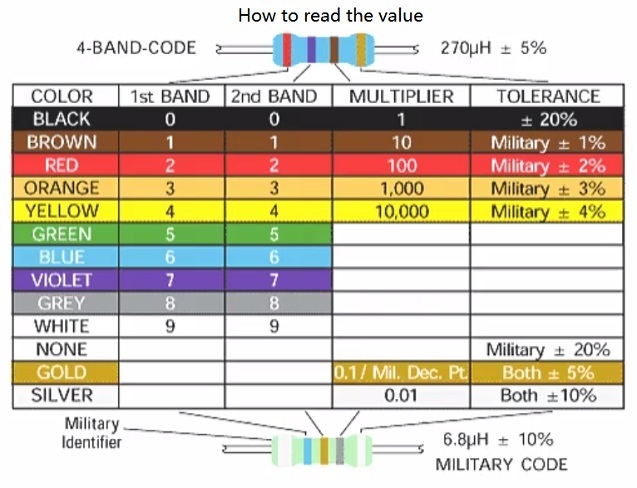

Decodificación paso a paso dun indutor de catro bandas

Un indutor de catro bandas emprega unha orde de codificación estruturada que, cando se segue, garante unha interpretación consistente e precisa:

• Valor base: A primeira e a segunda bandas indican a compoñente numérica do valor da inductancia.

• Multiplicador: A terceira banda identifica o factor para axustar este valor á magnitude adecuada.

• Banda de tolerancia: A cuarta franxa especifica o grao de desviación permitida da inductancia nominal.

Para a aplicación, considere un indutor marcado coas bandas de cor marrón, negro, vermello e dourado:

• Valor numérico: marrón = 1, negro = 0;a base numérica é 10.

• Conversión de multiplicador: O vermello indica ×100.

• Inductancia final: 10 × 100 = 1000μH (microhenries).

• Indicador de precisión: O ouro reflicte unha tolerancia de ±5%.

Comprender e aplicar este proceso sinxelo axuda a construír sistemas electrónicos funcionais e garante que os compoñentes cumpren as especificacións desexadas.Utilízase en ambientes críticos como as telecomunicacións ou os fluxos de traballo de fabricación de alta precisión.

Prácticas metódicas para a orientación de bandas de cor

Un aspecto integral da interpretación das bandas de cores indutoras reside na súa lectura na secuencia adecuada.Normalmente, a banda de tolerancia, moitas veces de ouro ou prata, aparece no extremo afastado, contrastando coas bandas numéricas ou multiplicadoras.Manter esta orde elimina a ambigüidade e permite lecturas precisas.

A identificación visual disciplinada reduce os erros, simplifica o deseño do circuíto e reduce os riscos de montaxe.O uso regular mellora o recoñecemento rápido do código de cores e permite un traballo máis rápido en tarefas esixentes.

Implicacións para a precisión no deseño de circuítos

Recoñecer os códigos de cores dos indutores vai máis aló dos cálculos básicos, proporciona unha porta de entrada para un rendemento superior do circuíto.En aplicacións avanzadas como o procesamento de sinal analóxico ou os sistemas de comunicación de alta frecuencia, incluso pequenas desviacións na inductancia poden influír nos resultados, como alterar as frecuencias de resonancia ou reducir a fidelidade do sinal.

A selección do indutor baséase tanto na teoría como na experiencia práctica.As pequenas decisións de xuízo melloran co uso e probas repetidas.Estas opcións axudan a conseguir un rendemento preciso e un funcionamento estable do circuíto.

Un marco unificado para o deseño electrónico

Os códigos de cores do indutor proporcionan un xeito sinxelo e preciso de identificar os valores.Este sistema ofrece un estándar claro e amplamente entendido en electrónica.O uso destes códigos permite a selección correcta de compoñentes e axuda a manter a coherencia no deseño do circuíto.

Métodos para probar un inductor de anel de cor

Para garantir a fiabilidade operativa dun indutor de anel de cor e descubrir posibles problemas, as probas convértense nun proceso esencial.Normalmente, isto implica o uso de ferramentas como multímetros para avaliacións básicas e medidores LCR (Inductancia-Capacidade-Resistencia) especializados para medicións máis detalladas.Un multímetro é axeitado para avaliacións rápidas e sinxelas, mentres que a precisión dun medidor LCR é especialmente valiosa para aplicacións que requiren unha alta precisión na avaliación da inductancia.A diferenciación entre estes instrumentos permite prácticas de probas adaptadas ás necesidades específicas de varios ambientes, facendo fincapé na eficiencia e na claridade nos diagnósticos.

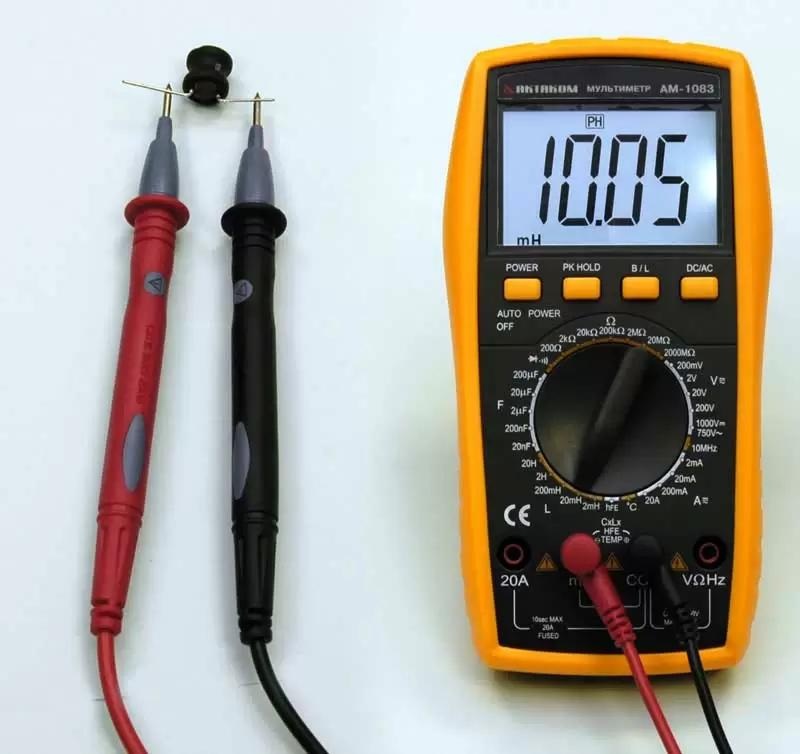

Proba con multímetro

Cando se utiliza un multímetro estándar:

• Conecte de forma segura os cables do multímetro a cada pin do indutor para establecer un contacto estable.

• Observe os valores de resistencia que aparecen na pantalla do multímetro.Unha resistencia extremadamente baixa pode apuntar cara a curtocircuítos, mentres que unha resistencia infinita pode suxerir un circuíto aberto.

• Comparar os valores de resistencia observados coas especificacións previstas proporcionadas polo fabricante.As variacións dos valores nominais poden indicar problemas como a degradación do material ou un posible fallo na fabricación.

Aínda que este procedemento ofrece un método de avaliación simplificado, xeralmente é insuficiente para detectar irregularidades de rendemento máis sutís.

Durante o uso real, varias variables poden influír nos resultados do multímetro, como os factores ambientais ou a consistencia do contacto entre os cables e os pins.A través das probas prácticas faise evidente que as conexións soltas ou desiguais poden sesgar as lecturas, o que provoca erros.Ademais, o seguimento das tendencias de resistencia ao longo do tempo pode revelar cambios graduais no rendemento do indutor, especialmente importantes en ambientes onde os compoñentes soportan estrés térmico ou cargas repetitivas de alta frecuencia.

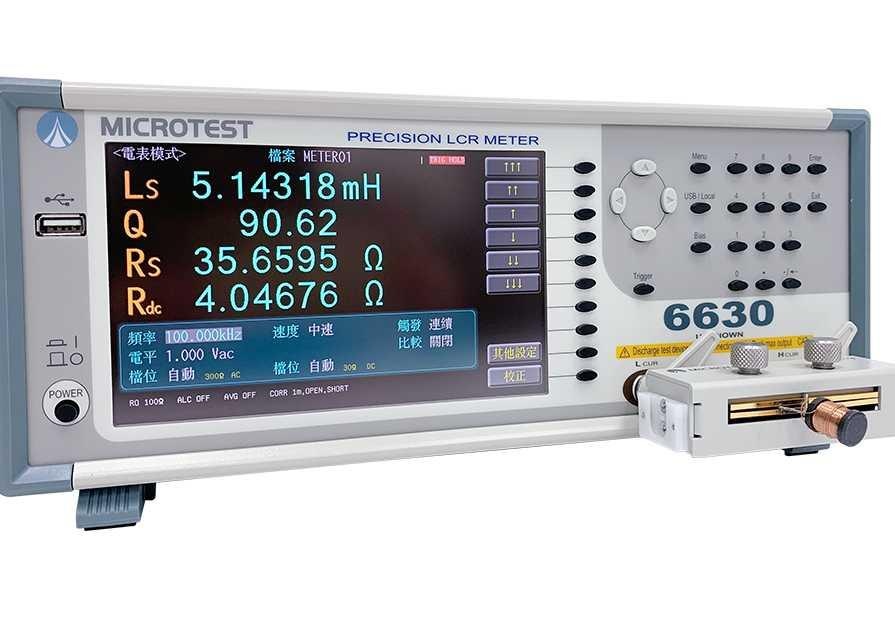

Probas de precisión con medidores LCR

Os medidores LCR facilitan un exame detallado dos indutores avaliando as súas propiedades eléctricas:

• Siga os pasos de calibración específicos do fabricante para garantir lecturas precisas dos valores de inductancia.

• Ampliar a análise para incluír as propiedades de capacitancia e resistencia, ofrecendo unha comprensión máis completa da estabilidade e adecuación do compoñente.

• Aproveite as funcións avanzadas do medidor LCR para medir a inductancia en frecuencias de proba variables.Isto ofrece información sobre como se comporta o indutor en condicións semellantes ao seu uso previsto, revelando variacións dependentes da frecuencia que non son detectables polos multímetros estándar.

As probas controladas úsanse para indutores en sistemas de alta demanda para simular condicións reais, como cambios de temperatura e efectos electromagnéticos.As probas de frecuencia dinámica poden revelar problemas como a deriva da inductancia.As probas repetidas nestas condicións proporcionan datos que axudan a manter un rendemento estable en ambientes desafiantes.

Consideracións durante a proba

• Manexo de indutores defectuosos

Se as probas revelan un indutor defectuoso, substituír o compoñente por outro que coincida coas especificacións eléctricas e físicas precisas convértese nunha acción correctora vital para manter a integridade do deseño do circuíto.Non cumprir estes parámetros pode producir problemas como fallos de rendemento ou mal funcionamento graves ao solucionar problemas ou actualizar circuítos sofisticados.

• Influencia das Temperaturas Ambientais

A susceptibilidade dos indutores ao estrés térmico merece unha estreita supervisión tanto durante as probas como en contextos operativos.A calor ambiental excesiva, un limiar típico de 140 °F, pode provocar unha caída da inductancia, prexudicando a capacidade do indutor para funcionar de forma eficaz.Este efecto pode ser pronunciado en liñas de montaxe de alta potencia ou durante probas prolongadas e intensivas.O arrefriamento forzado e a ventilación mellorada úsanse para reducir a acumulación de calor en instalacións de laboratorio e industriais.Estas medidas axudan a manter medicións precisas.

• Interferencia electromagnética e disposición

A organización espacial adecuada dos indutores nos circuítos é importante para minimizar as interferencias electromagnéticas.A proximidade de varios indutores pode levar a un acoplamento mutuo, o que provoca un ruído non desexado ou unha degradación do rendemento.Adoptar medidas como o aliñamento perpendicular, a separación adecuada ou a aplicación de técnicas de blindaxe son estratexias eficaces rexistradas no deseño de placas de circuíto.O modelado electromagnético aplícase a principios do deseño de deseño denso para mellorar a compatibilidade.

Conclusión

Os indutores de anel de cores admiten o rendemento dos circuítos almacenando enerxía, resistindo cambios bruscos de corrente, filtrando sinais non desexados e mellorando a estabilidade xeral.As súas bandas de cores facilitan a identificación do valor, o que axuda durante a montaxe, o mantemento e a substitución.O artigo tamén mostra que a decodificación correcta, a selección coidadosa e as probas adecuadas son necesarias para obter resultados fiables.Comprender estes puntos axuda a utilizar indutores de aneis de cores de forma máis eficaz tanto en aplicacións electrónicas básicas como avanzadas.

Preguntas frecuentes [FAQ]

1. Como se pode diferenciar un indutor de anel de cor e unha resistencia de forma efectiva?

Un inductor de anel de cor pódese identificar polo seu revestimento verde, a súa forma lixeiramente cónica e a súa baixa resistencia cando se mide.Unha resistencia adoita ser azul ou beige, ten unha forma cilíndrica uniforme e mostra valores de resistencia máis altos.Un multímetro pode confirmar a diferenza, xa que os indutores len unha resistencia moi baixa mentres que as resistencias coinciden co seu valor nominal.

2. En que se diferencian substancialmente os indutores de anel de cor dos indutores en forma de I?

Os indutores de anel de cor usan un fío máis fino e están deseñados para procesar, axustar e filtrar o sinal en pequenos circuítos.Os indutores en forma de I usan un fío máis groso, manexan unha corrente máis alta e úsanse en circuítos de potencia como a regulación de voltaxe.Os tipos en forma de I céntranse no manexo da potencia, mentres que os indutores de anel de cores céntranse na precisión e o tamaño compacto.

3. Que constitúe a estrutura dun inductor de anel de cor?

Un inductor de anel de cor está feito dunha bobina de fío de cobre enrolada arredor dun núcleo, moitas veces de ferrita ou aire.O corpo ten bandas de cores que mostran o seu valor de inductancia e tolerancia.O seu deseño compacto permítelle encaixar facilmente nos circuítos mantendo un rendemento estable.
