Guía completa de FIFO: principios de funcionamento e técnicas de deseño

FIFO (Primeiro en entrar, primeiro en saír) é unha técnica de almacenamento utilizada en sistemas dixitais para almacenar e transferir datos na mesma orde en que son recibidos. Axuda a xestionar o fluxo de datos entre bloques de hardware que operan a diferentes velocidades ou dominios de reloxo, converténdoo nunha compoñente esencial en aplicacións de FPGA, ASIC, comunicación e procesamento de datos. Este artigo explica os principios de funcionamento de FIFO, estruturas, sinais de estado, métodos de cruce de dominio de reloxo, técnicas de implementación e aplicacións prácticas.

Catálogo

Que é FIFO?

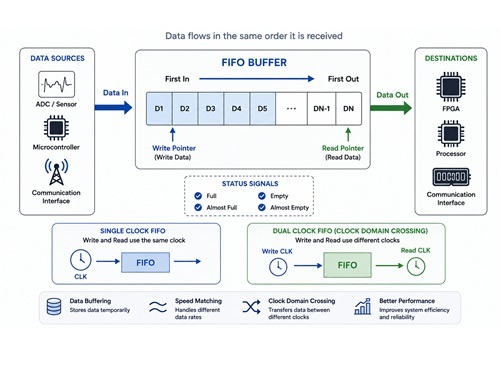

Como funciona FIFO

FIFO (Primeiro en entrar, primeiro en saír) é un método de almacenamento de datos no que os primeiros datos escritos nun búfer son tamén os primeiros en ser lidos. O principio de funcionamento é similar ao dunha cola. Os datos entran no búfer nunha orde específica e permanecen almacenados ata que son lidos. Os datos máis antigos sempre saen do búfer primeiro, mentres que os datos máis recentes esperan atrás.

En sistemas FPGA e ASIC, FIFO utilízase comúnmente como unha área de almacenamento temporal entre circuítos que producen datos e circuítos que consumen datos. En vez de enviar datos directamente dun bloque a outro, os datos entrantes son primeiro almacenados no FIFO. O circuíto receptor, logo, lee os datos almacenados cando está preparado. Este enfoque axuda a manter un fluxo de datos continuo e fiable.

A diferencia da memoria ordinaria, FIFO non require liñas de enderezo externas para seleccionar os locais de almacenamento. Durante unha operación de escritura, os datos entrantes son automaticamente colocados na seguinte localización dispoñible no búfer. Durante unha operación de lectura, os datos almacenados máis antigos son automaticamente recuperados e enviados á saída.

Este proceso é xestionado por punteiros de escritura e lectura internos. Cando se escriben novos datos, o punteiro de escritura móvese á seguinte localización de almacenamento. Cando se leen datos, o punteiro de lectura avanza ao seguinte elemento dispoñible. Debido a que estes punteiros operan automaticamente, FIFO require menos lógica de control que a memoria convencional.

A desvantaxe é que os datos só poden ser accedidos secuencialmente. A diferencia da RAM, FIFO non pode acceder directamente a unha localización de almacenamento específica. Cada operación de lectura segue a orde exacta na que os datos foron escritos orixinalmente.

Por que se utiliza FIFO en sistemas dixitais

FIFO é amplamente utilizado cando diferentes partes dun sistema operan a diferentes velocidades. En moitas aplicacións, un dispositivo xera datos de forma continua mentres que outro dispositivo procesa ou transmite eses datos a unha velocidade máis lenta. Sen almacenamento temporal, os datos entrantes poden chegar máis rápido do que se poden manexar, causando perda de datos.

Por exemplo, un convertidor analóxico-dixital (ADC) pode xerar continuamente mostras dixitais mentres que un procesador, bus PCI ou interface de comunicación procesa esas mostras a unha velocidade diferente. Un FIFO actúa como un búfer intermedio que almacena os datos entrantes e libéraos cando o circuíto receptor está preparado. Isto permite que ambos lados do sistema operen independentemente sen perder información.

FIFO tamén pode resolver desaxustes de ancho de datos entre dispositivos. En algúns sistemas, un dispositivo pode emitir datos de 8 bits mentres que outro espera datos de 16 bits. A comunicación directa pode requirir lógica de conversión adicional para reorganizar os datos.

Un FIFO pode simplificar este proceso ao almacenar temporalmente os datos entrantes e presentalos nun formato que coincida co dispositivo receptor. Esta capacidade axuda a que diferentes bloques de hardware intercambien datos de xeito eficiente ao tempo que reduce a complexidade da interface.

Tipos de FIFO

As estruturas FIFO divídense xeralmente en FIFO síncronos e FIFO asíncronos.

Un FIFO síncrono utiliza unha única sinal de reloxo tanto para as operacións de lectura como de escritura. Debido a que todas as actividades ocorren baixo a mesma fonte de reloxo, as relacións temporais son máis fáciles de xestionar e verificar. Os FIFOs síncronos úsanse comunmente cando os datos permanecen dentro dun único dominio de reloxo.

Un FIFO asíncrono utiliza reloxs separados para escribir e ler. Os datos poden entrar no FIFO utilizando unha frecuencia de reloxo e saír utilizando outra. Dado que os dous reloxs operan de maneira independente, os FIFOs asíncronos son amplamente utilizados para transferir datos entre diferentes dominios de reloxo.

Esta capacidade é especialmente importante en sistemas FPGA onde os procesadores, as interfaces de comunicación, os controladores de memoria e os dispositivos periféricos a miúdo operan a diferentes frecuencias.

Sinais de Estado do FIFO e Xestión do Buffer

Un funcionamento fiable do FIFO depende de saber cantos datos están actualmente almacenados no buffer. Se novos datos seguen chegando despois de que o FIFO alcance a capacidade, a información válida pode ser sobrescrita. Do mesmo xeito, intentar ler datos dun FIFO baleiro produce resultados non válidos.

Para previr estas condicións, os deseños FIFO utilizan varios sinais de estado.

A bandeira de cheo indica que todas as.localizacións de almacenamento dispoñibles están ocupadas e non se pode escribir máis datos. A bandeira de baleiro indica que non quedan datos válidos dispoñibles para ler.

Moitas implementacións de FIFO tamén proporcionan indicadores de case cheo e case baleiro. Estes sinais actúan como advertencias temperás antes de que o FIFO alcance unha condición completamente chea ou completamente baleira. A lóxica de control pode usar estes sinais para desacelerar, parar ou axustar as transferencias de datos antes de que ocurran desbordamentos ou subflujos.

Dado que estes indicadores de estado afectan directamente á integridade dos datos e á fiabilidade do sistema, son unha parte esencial do deseño do FIFO.

Estruturas FIFO e as súas Diferencias

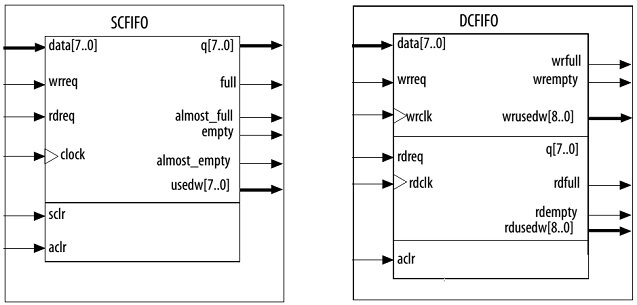

Principais Estruturas FIFO

As estruturas FIFO divídense xeralmente en FIFO de Reloj Único (SCFIFO) e FIFO de Reloj Dúbreme (DCFIFO). Estas estruturas están deseñadas para dar soporte a diferentes relacións de reloxo e requisitos de transferencia de datos.

As estruturas FIFO máis comúns inclúen:

• SCFIFO (FIFO de Reloj Único)

• DCFIFO (FIFO de Reloj Dúbreme)

• DCFIFO de Amplitudes Mesturadas (FIFO de Reloj Dúbreme con diferentes amplitudes de datos de lectura e escritura)

Na maioría da documentación FPGA, os FIFOs de reloxo dobre estándar e os FIFOs de reloxo dobre de amplitudes mesturadas categorízanse como FIFOs de reloxo dobre a menos que se requira unha distinción.

A selección dunha estrutura FIFO depende principalmente de como os datos entran e saen do buffer. A relación entre o reloxo de escritura e o reloxo de lectura é normalmente o factor máis importante á hora de escoller a arquitectura FIFO adecuada.

FIFO de Reloj Único (SCFIFO)

Un FIFO de Reloj Único utiliza unha sinal de reloxo para controlar tanto as operacións de escritura como de lectura. Debido a que ambos procesos operan dentro do mesmo dominio de reloxo, o control temporal é relativamente sinxelo e os problemas de sincronización son mínimos.

Cando os datos válidos chegan á entrada do FIFO e se acolle unha solicitude de escritura, os datos son almacenados na próxima localización de memoria dispoñible no borde activo do reloxo. A medida que chegan máis datos, o punteiro de escritura continúa avanzando a través da área de almacenamento do FIFO.

Cando se acolle unha solicitude de lectura, o FIFO recupera os datos almacenados máis antigos e colócaos na saída. O punteiro de lectura avanza entón á próxima localización almacenada. Este movemento continuo dos punteiros de lectura e escritura permite que os datos flúan a través do FIFO na orde correcta.

Os FIFOs de reloxo único tamén proporcionan varios sinais de estado que axudan a monitorar as condicións do buffer. A bandeira de cheo indica que todas as localizacións de almacenamento están ocupadas e debe detenerse a escritura adicional. A bandeira de case cheo advírte que o FIFO se acerca á capacidade.

A bandeira de baleiro indica que non quedan datos válidos no buffer, mentres que a bandeira de case baleiro advírte que só queda unha pequena cantidade de datos. Moitas implementacións tamén inclúen un contador de palabras utilizadas, que informa sobre cantos datos están actualmente almacenados no FIFO.

Estes indicadores permiten á lóxica circundante tomar decisións seguras de lectura e escritura mentres manteñen un funcionamento fiable do FIFO.

FIFO de Reloj Dúbreme (DCFIFO)

Un FIFO de Reloj Dúbreme utiliza reloxs separados para as operacións de escritura e lectura. O lado de escritura opera dentro dun dominio de reloxo, mentres que o lado de lectura opera dentro de outro.

Os datos entrantes son escritos no FIFO utilizando o reloxo de escritura. Unha vez almacenados, os datos permanecen dentro do buffer ata que o lado de lectura os recupere utilizando o reloxo de lectura. Debido a que os dous reloxs son independentes, o FIFO pode transferir datos de maneira segura entre diferentes dominios de reloxo.

Esta capacidade fai que os FIFOs de reloxo dobre sexan unha das solucións máis comúns para a transición entre dominios de reloxo en sistemas FPGA.

Para apoiar a operación fiable, os FIFOs de dobre reloxo proporcionan sinais de estado para ambos lados da interface. O lado de escritura emprega comúnmente sinais como wrfull e wrempty para indicar as condicións do búfer do lado de escritura. O lado de lectura emprega comúnmente rdfull e rdempty para indicar a dispoñibilidade de datos para ler.

Con frecuencia tamén se proporcionan contadores separados para que cada dominó de reloxo poida monitorar a cantidade de datos almacenados de forma independente. Estes indicadores permiten que ambos lados do FIFO tomen decisións sen interferir entre si.

FIFO de Dobre Reloxo e Ancho Mixto

Algunhas aplicacións requiren diferentes anchos de dato no lado de escritura e no lado de lectura do FIFO. Nestes casos, pódese empregar un FIFO de Dobre Reloxo e Ancho Mixto.

Por exemplo, os datos poden escribirse no FIFO como palabras de 16 bits, pero ler máis tarde como palabras de 8 bits. O FIFO reorganiza automaticamente a información almacenada e realiza a conversión de ancho requerida mentres preserva a secuencia de datos orixinal.

Esta característica é útil ao conectar dispositivos que empregan diferentes anchos de bus. En vez de engadir circuitos de conversión separados, o FIFO manexa a adaptación de ancho internamente.

Cando Usar Cada Estructura FIFO

Un FIFO de Reloj Único úsase xeralmente cando tanto a lectura como a escritura ocorren dentro do mesmo dominó de reloxo. A súa arquitectura máis simple facilita a análise de tempo e a implementación.

Un FIFO de Dobre Reloxo é preferido cando os datos deben moverse entre dominós de reloxo independentes. Proporciona un cruzamento fiable de dominós de reloxo e axuda a eliminar problemas de sincronización.

Cando se require tanto o cruzamento de dominós de reloxo como a conversión de ancho de dato, un FIFO de Dobre Reloxo e Ancho Mixto ofrece unha solución eficiente combinando ambas functions dentro dunha única estrutura FIFO.

Funcións FIFO en diferentes estruturas

Por que o FIFO é Importante nos Sistemas Dixitais

O FIFO actúa como unha área de almacenamento temporal entre diferentes partes dun sistema dixital. En moitas aplicacións, os datos non chegan e saen á mesma velocidade. Un dispositivo pode xerar datos continuamente, mentres que outro dispositivo pode procesar ou transmitir eses datos a unha velocidade máis lenta. Sen un búfer entre eles, os datos entrantes poden acumularse máis rápido do que se poden manexar, levando a perdas de datos.

Un FIFO resolve este problema almacenando datos a medida que chegan e liberándoos cando o circuíto receptor está listo. Isto crea un fluxo de información máis suave e permite que diferentes partes do sistema operen de forma máis eficiente sen requirir unha coordinación de tempos perfecta.

Alén do simple búfer, o FIFO tamén axuda a mellorar o rendemento global do sistema. Ao recoller datos temporalmente antes da transferencia, o FIFO reduce o número de operacións de acceso ao bus e minimiza a sobrecarga de comunicación innecesaria. Isto permite que os recursos do sistema se usen de forma máis eficiente.

O FIFO tamén pode reducir a carga de traballo do procesador. En vez de forzar a CPU a manexar cada transferencia de datos individual, os datos pódense acumular no FIFO e procesar en bloques máis grandes. Este enfoque mellora a eficiencia e libera recursos do procesador para outras tarefas.

Outro beneficio importante é o soporte para operacións de Acceso á Memoria Directa (DMA). Nos sistemas de alta velocidade, a DMA permite que os datos se movan directamente entre periféricos e memoria sen a constante intervención da CPU. O FIFO proporciona o almacenamento temporal necesario para apoiar estas transferencias e manter un fluxo de datos continuo.

Sen o búfer FIFO e o soporte DMA, o procesador pode pasar unha cantidade significativa de tempo xestionando o movemento de datos, o que pode reducir o rendemento global do sistema e aumentar o risco de embalses na transmisión.

FIFO de Reloj Único

Un FIFO de Reloj Único úsase típicamente cando tanto a operación de escritura como a operación de lectura están controladas polo mesmo sinal de reloxo. Debido a que ambos lados do FIFO operan dentro do mesmo dominó de reloxo, a xestión do tempo é máis simple e os problemas de sincronización son máis fáciles de evitar.

Unha aplicación común é a adquisición de datos de sensores. En moitos sistemas, un sensor pode xerar datos moito máis rápido que a interface de comunicación responsable de transmitir eses datos a outro dispositivo.

Por exemplo, un FPGA pode recoller datos dun sensor a través dunha interface SPI de alta velocidade. Cada mostra do sensor chega rapidamente e debe ser almacenada de inmediato para evitar perder información. Ao mesmo tempo, os datos recollidos poden necesitar ser transmitidos a través dunha interface UART que opera a unha taxa de transmisión moito máis baixa.

A medida que os datos do sensor entran no FPGA, escríbense directamente no FIFO. Os datos almacenados agardan entón dentro do búfer mentres a UART os transmite gradualmente á súa propia velocidade. A medida que os datos saen do FIFO, novas mostras do sensor continúan entrando no búfer. Este proceso continuo de escritura e lectura permite que ambos lados do sistema operen a diferentes taxas de datos mentres permanecen sincronizados polo mesmo fonte de reloxo.

Ao absorber as diferencias de velocidade temporais entre a recollida de datos e a transmisión de datos, un FIFO de reloxo único axuda a manter un fluxo de datos estable e prevén a perda de datos.

FIFO de Dous Reloixos

Un FIFO de Dous Reloixos está deseñado para sistemas nos que o lado de escritura e o lado de lectura operan con sinais de reloxo diferentes. Esta situación é común nos deseños de FPGA porque moitos bloques funcionais funcionan a diferentes frecuencias e requisitos de temporización.

Cando os datos se trasladan dun dominio de reloxo a outro, as conexións directas poden crear problemas de sincronización. Os datos poden chegar demasiado cedo, demasiado tarde ou durante ventanas de temporización inestables, levando a un funcionamento pouco fiable.

Un FIFO de dúas frecuencias de reloxo proporciona un límite seguro entre os dous dominios de reloxo. Os datos entrantes escríbense no FIFO utilizando o reloxo de orixe. Unha vez almacenados, os datos permanecen no buffer ata que o lado de destino os lea utilizando o seu propio reloxo. O FIFO xestiona internamente o proceso de transferencia para que ambos os dominios de reloxo poidan operar de forma independente.

Un sistema de procesamento de vídeo proporciona un bo exemplo. Unha cámara pode capturar datos de imaxe utilizando unha frecuencia de reloxo, mentres que un controlador VGA emite datos de imaxe utilizando unha frecuencia de reloxo diferente. A medida que a cámara xera datos de imaxe, estes son continuamente escritos no FIFO. O controlador VGA entón lê os datos de imaxe almacenados á taxa requirida para a saída de visualización.

Debido a que o reloxo de escritura e o reloxo de lectura son completamente independentes, o FIFO actúa como un puente entre os dous sistemas de temporización. Isto permite que os datos de imaxe se movan de forma fiable desde a interface da cámara ata a interface de visualización sen erros de sincronización.

Por esta razón, os FIFOs de dous reloixos son amplamente utilizados para a transición entre dominios de reloxo, transferencia de datos a alta velocidade, sistemas de procesamento de vídeo, interfaces de comunicación e outras aplicacións onde os datos deben moverse entre ambientes de temporización independentes.

Como Usar FIFO en Altera FPGA

Métodos Comúns para Implementar FIFO

Os dispositivos FPGA de Altera proporcionan varias formas de implementar a funcionalidade FIFO. O mellor método depende dos requisitos do deseño, do cronograma de desenvolvemento e do nivel de personalización necesario.

Na maioría dos proxectos, o obxectivo é o mesmo. Un FIFO debe ser engadido entre dous bloques funcionais para que os datos poidan ser almacenados temporalmente, transferidos de forma fiable e procesados á velocidade requirida. A diferenza radica en como se crea e integra o FIFO no deseño da FPGA.

Tres métodos de implementación comúns son amplamente utilizados no desenvolvemento de FPGA de Altera.

Creando un FIFO Personalizado con Código RTL

O primeiro método é construir un FIFO directamente utilizando código RTL (Nivel de Transferencia de Rexistro).

Nesta aproximación, o deseñador crea a estrutura completa do FIFO, incluíndo a matriz de memoria, o punteiro de lectura, o punteiro de escritura, a lóxica de detección de cheo, a lóxica de detección de baleiro e os circuitos de control. Cada parte da operación do FIFO está definida manualmente dentro do código HDL.

Este método proporciona o maior nivel de flexibilidade. A profundidade do FIFO, a ancho de datos, os indicadores de estado e o comportamento de control poden ser personalizados para axustarse aos requisitos específicos da aplicación. Características adicionais tamén se poden engadir se as implementacións estándar de FIFO non proporcionan a funcionalidade requirida.

Sen embargo, desenvolver un FIFO desde cero require un forte entendemento da arquitectura FIFO, análise de temporización e técnicas de deseño de FPGA. Tamén se necesita máis verificación e probas para garantir un funcionamento fiable en todas as condicións.

Por esta razón, o desenvolvemento de FIFO personalizado adoita estar reservado para aplicacións que requiren características especializadas ou requisítos de rendemento únicos.

Usando Núcleos IP FIFO de Código Aberto ou de Terceiros

O segundo método consiste en usar un núcleo IP FIFO de código aberto ou de terceiros.

En vez de deseñar o FIFO desde o principio, un módulo FIFO existente é importado ao proxecto e conectado á lóxica circundante. Debido a que o código fonte adoita estar dispoñible, o deseño pode seguir sendo modificado cando se requiren características adicionais ou axustes.

Este enfoque pode reducir significativamente o tempo de desenvolvemento. Moita da arquitectura FIFO xa foi creada, probada e validada, permitindo aos deseñadores centrarse na integración do sistema en vez de no desenvolvemento de baixo nivel do FIFO.

Cando os requisitos do proxecto difiren lixeiramente do comportamento estándar do FIFO, o código fonte pode ser editado para dar soporte á funcionalidade desexada, evitando ao mesmo tempo o esforzo necesario para crear un novo deseño de FIFO completamente novo.

Usando o Núcleo IP FIFO do Quartus II

O método máis común é usar os núcleos IP FIFO proporcionados polo software Quartus II.

O Quartus II inclúe xeradores FIFO incorporados que permiten crear estruturas FIFO a través dunha interface gráfica de configuración. En vez de escribir manualmente a lóxica do FIFO, o deseñador selecciona os parámetros necesarios e permite que o software xere a implementación automáticamente.

Durante a configuración, pódense definir varias configuracións importantes. Estas inclúen:

• Tipo FIFO (un reloxo ou dous reloxos)

• Ancho de datos

• Profundidade FIFO

• Opciones de implementación de memoria

• Señais de estado cheas e baleiras

• Limites de casi cheo e casi baleiro

• Configuracións de reloxo de lectura e escritura

Despois de seleccionar os parámetros, Quartus II xera os arquivos FIFO e a lóxica de apoio required para o deseño FPGA.

Xeración e Optimización de FIFO

Unha vez que se completa a configuración FIFO, Quartus II crea automaticamente unha implementación optimizada para o dispositivo FPGA Altera seleccionado.

O FIFO xenerado pode conectarse directamente á lóxica circundante. Os datos entrantes conectan á interface de escritura, os datos saíntes conectan á interface de lectura e as sinais de estado úsanse para controlar o fluxo de datos a través do sistema.

Debido a que o deseño xenerado está optimizado para a arquitectura FPGA de destino, a utilización de recursos é tipicamente máis eficiente que moitas implementacións desenvolvidas manualmente. O tempo de desenvolvemento tamén se reduce porque gran parte do traballo de deseño, verificación e optimización manéxase automaticamente polo software.

Para a maioría dos proxectos FPGA, o núcleo IP FIFO do Quartus II proporciona o camiño máis rápido e sinxelo para implementar unha funcionalidade FIFO fiable mentres se mantén un uso eficiente dos recursos FPGA.

Conclusión

FIFO proporciona unha forma sinxela e fiable de almacenar datos, igualar as taxas de transferencia e apoiar a comunicación entre diferentes compoñentes do sistema. Ao comprender as arquitecturas FIFO, as sinais de estado, a operación síncrona e asíncrona e os métodos de implementación, os deseñadores poden mellorar a integridade dos datos, previr condicións de sobrecarga e infrautilización, e construir sistemas dixitais máis eficientes.

Preguntas Frecuentes [FAQ]

1. Por que son esenciais os buffers FIFO cando diferentes partes dun sistema dixital operan a diferentes velocidades?

Os buffers FIFO actúan como un almacenamento temporal entre circuítos que producen datos e circuítos que consumen datos. Cando un dispositivo xera datos máis rápido do que outro pode procesalos, o FIFO almacena a información entrante e libéraa cando o dispositivo receptor está listo. Isto prevén a perda de datos, mellora a fiabilidade do sistema e permite que ambos circuítos operen de xeito independente sen requerir un emparellamento perfecto de velocidade.

2. Por que se utilizan tan extensamente os FIFOs asíncronos para cruzar dominios de reloxo en deseños FPGA?

Os FIFOs asíncronos utilizan reloxos separados para as operacións de escritura e lectura, permitindo que os datos se movementen de forma segura entre dominios de reloxo independentes. Isto prevén problemas de temporización e sincronización que poden ocorrer cando as sinais se transfiren directamente entre circuítos que funcionan a diferentes frecuencias. Como resultado, os FIFOs asíncronos son comúnmente utilizados en interfaces de comunicación, sistemas de vídeo, procesadores e controladores de memoria.

3. Como axudan as sinais de estado FIFO a evitar condicións de sobrecarga e infrautilización?

As sinais de estado FIFO proporcionan información en tempo real sobre o uso do buffer. As bandeiras cheas e casi cheas avisan cando o espazo de almacenamento está a esgotarse, mentres que as bandeiras baleiras e casi baleiras indican cando queda pouco ou ningunha información dispoñible. Estas sinais permiten á lóxica de control axustar as transferencias de datos antes de que ocorran erros, axudando a manter a integridade dos datos e unha operación estable do sistema.

4. Por que se utilizan comúns os FIFOs de dous reloxos en sistemas de procesamento de vídeo?

Os sistemas de vídeo a miúdo implican dispositivos que operan a diferentes frecuencias de reloxo, como cámaras e controladores de visualización. Un FIFO de dous reloxos almacena a información de imaxe entrante usando un reloxo e permite que se lea usando outro reloxo. Isto crea un ponte fiable entre os dous dominios de temporización e asegura unha transferencia continua de imaxes sen erros de sincronización ou corrupción de datos.

5. Por que moitos deseñadores FPGA prefiren os núcleos IP FIFO de Quartus II en lugar de crear FIFOs desde cero?

Os núcleos IP FIFO de Quartus II simplifican o desenvolvemento ao xerar automaticamente lóxica FIFO optimizada baseada en configuracións definidas polo usuario, como a profundidade, ancho, tipo de reloxo e sinais de estado. Isto reduce o tempo de deseño, minimiza o esforzo de verificación e a miúdo proporciona unha mellor utilización de recursos que as implementacións codificadas manualmente, converténdoo na solución preferida para a maioría dos proxectos FPGA.
