Procesamento de sinal dixital (DSP): Guía de comparación de aplicacións, evolución e FPGA

O procesamento de sinal dixital ou DSP é unha tecnoloxía básica que fai posible un manexo rápido e preciso do sinal en moitos sistemas modernos.O artigo explica como DSP se desenvolveu desde o primeiro hardware limitado a chips altamente capaces construídos para un procesamento rápido.Tamén mostra a ampla gama de aplicacións DSP, desde comunicación multimedia e automatización industrial ata sistemas de automoción e defensa.Ademais, compara os chips DSP con FPGA, mostrando como cada un cumpre diferentes funcións e como o seu uso combinado admite un deseño de sistemas dixital máis flexible e eficiente.

Catálogo

Explorando o procesamento de sinal dixital (DSP)

O procesamento de sinal dixital (DSP) consolidouse firmemente como unha tecnoloxía fundamental, que permite unha ampla gama de innovacións modernas.A súa influencia abrangue dominios como as telecomunicacións, a informática, o diagnóstico médico e a electrónica de consumo.Ao habilitar o procesamento de datos en tempo real, DSP responde a necesidades prácticas que van desde o recoñecemento de voz e a claridade do audio ata as operacións de radar e a compresión de medios.No corazón da funcionalidade DSP están os seus chips especializados, que aproveitan a arquitectura distintiva de Harvard e os multiplicadores de hardware integrados.Estas características facilitan os sofisticados cálculos matemáticos necesarios para o manexo avanzado do sinal.A xénese do DSP na década de 1960 xurdiu como resposta ás limitacións dos primeiros microprocesadores, que non podían satisfacer as demandas de velocidade ou procesamento en tempo real.

DSP comezou como un marco teórico, limitado polas limitacións de hardware dos seus primeiros anos.

Os primeiros chips DSP operativos apareceron a finais da década de 1970, con fitos como o S2811 de AMI (1978) e o 2920 programable de Intel (1979).

Un problema clave destes primeiros chips foi a ausencia de multiplicadores de hardware dedicados.Esta limitación dificultou a súa eficiencia computacional e reduciu a súa viabilidade para aplicacións dinámicas en tempo real que requiren velocidades de procesamento rápidas.

En 1980, o MPD7720 de NEC converteuse nun cambio de xogos como o primeiro chip DSP comercial en incorporar un multiplicador de hardware, mellorando o rendemento ao acelerar as operacións matemáticas.Con esta adición clave, comezou a transición do concepto á aplicación práctica, sentando as bases para unha gama máis ampla de funcionalidades de procesamento de sinal.

Aproveitando a tecnoloxía de fabricación NMOS, os chips TMS32010 lograron velocidades computacionais máis rápidas que os microprocesadores contemporáneos.

Non obstante, estes chips non estaban exentos de inconvenientes, incluíndo un elevado consumo de enerxía e unhas dimensións físicas comparativamente grandes.

A traxectoria cara ao refinamento xurdiu a mediados da década de 1980, cando se pasou á tecnoloxía CMOS para a produción de chips DSP.Esta transición proporcionou numerosos beneficios:

• Menor consumo de enerxía, o que mellorou a eficiencia e amplía os casos de uso operativo.
• Redución do tamaño do chip, o que leva a un maior embelecemento no deseño de dispositivos de consumo compactos.
• Soporte mellorado para aplicacións avanzadas, incluíndo o procesamento de voz e imaxe, así como o desenvolvemento de intelixencia artificial en fase inicial.

Tales avances afondaron na relevancia de DSP para diversas industrias, cultivando oportunidades sen aproveitar para a resolución de problemas e funcionalidades de futuro.

A finais da década de 1980 e ata a década de 1990, os avances nos chips DSP aumentaron o seu impacto en todas as industrias.

• As tecnoloxías DSP de terceira e cuarta xeración aumentaron drasticamente as velocidades de cálculo, con deseños máis pequenos e portátiles que ampliaron a súa integración en dispositivos de consumo, como reprodutores de discos compactos e teléfonos móbiles.
• A infraestrutura de comunicacións, incluídas as redes móbiles e as tecnoloxías por satélite, dependeu moito destes chips para as técnicas de filtrado adaptativo, corrección de erros e compresión da voz.

A maior eficiencia do DSP nestes dominios:

• Mellora a claridade do son, a conectividade é máis estable e o uso do ancho de banda optimízase para os sistemas de audio e transmisión.
• Ofreceu experiencias transformadoras que equilibraron o alto rendemento coa facilidade de acceso, aliñadas cos cambios da sociedade cara a unha maior inmersión dixital.

No século XXI, DSP abrazou unha era de especialización, evolucionando para satisfacer as complexas demandas que supoñen os desafíos específicos da industria.

• A sexta xeración de chips DSP introduciu deseños personalizados que admiten industrias de nova xeración, como vehículos autónomos e imaxes biomédicas.Estes dispositivos dependen do DSP para o procesamento de sinais de radar, exploracións LiDAR e mapas ambientais.
• Dentro dos dominios multimedia, DSP facilitou a transmisión adaptativa, a realidade virtual inmersiva e a imaxe de ultra-alta definición, atendendo á crecente demanda de experiencias de entretemento personalizadas.

O foco na adaptabilidade xurdiu como un principio clave de deseño para os chips DSP modernos:

• Estes chips integráronse perfectamente en dispositivos multifuncionais, xestionando as cargas de traballo dinámicas de forma eficiente.
• As industrias beneficiáronse da colaboración entre diversos expertos, como creadores multimedia e enxeñeiros de hardware, para crear solucións DSP capaces de producir experiencias audio e visuais superiores.

A historia de DSP é unha historia de enxeño guiada polas necesidades sociais en evolución e as demandas específicas do sector.De cara ao futuro, a súa traxectoria de desenvolvemento depende de varios avances tecnolóxicos:

• A redución do tamaño dos transistores podería dar lugar a chips cunha potencia de procesamento sen precedentes, que poden aproveitar a computación cuántica para redefinir os estándares da industria.
• As aplicacións futuras poden abarcar a regulación de anchos de banda masivos en comunicacións relacionadas co satélite ou a execución de solucións de datos en robótica autónoma.

A viaxe de DSP fala da profunda interacción entre a innovación en enxeñaría e a resolución de problemas prácticos.A tecnoloxía prospera non só debido aos avances do hardware, senón tamén a través de coñecementos interdisciplinares de profesionais que comprenden as necesidades matizadas dos sistemas centrados no ser humano.Ao abrazar a diversidade de perspectivas e adoptar esta intersección de creatividade e tecnoloxía, as innovacións DSP prometen trascender os límites convencionais, remodelando as industrias e as experiencias humanas por igual.

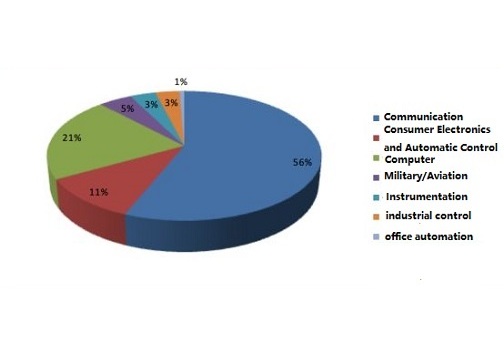

Aplicacións de chips DSP

Os chips de procesamento de sinal dixital (DSP) impulsaron significativamente a conversión de entradas analóxicas en formatos dixitais, o que permite un procesamento rápido e eficiente.Recoñecidos pola súa adaptabilidade, eficiencia operativa e capacidade de aforro de enerxía, estes chips son os eixos da innovación en múltiples dominios.

Comunicación Multimedia

Os chips DSP sustentan a dinámica básica do procesamento e mellora multimedia.Destacan en:

• Tecnoloxías de voz, que permiten codificación precisa e técnicas avanzadas de supresión de ruído.
• Procesamento de vídeo, onde os algoritmos de compresión complexos aseguran unha transmisión eficiente de datos.
• Decodificación adaptativa, que facilita a interpretación perfecta de datos complexos de voz e imaxe.

Por exemplo:

• As redes móbiles implementan chips DSP para mellorar a claridade do sinal, reducir a latencia e asignar de forma óptima o ancho de banda.Isto garante o bo funcionamento dos sistemas que manexan tráfico masivo.
• Nos servizos de streaming, os chips DSP permiten tecnoloxías de taxa de bits adaptativas, o que garante a reprodución de vídeo de alta calidade consistente en condicións de rede variables.Estes avances elevan as experiencias dos espectadores, atendendo tanto ás demandas do consumo casual como ás demandas das empresas profesionais.

Automatización Industrial

A progresión da automatización industrial depende do cálculo rápido e da adaptabilidade que proporcionan os chips DSP.As capacidades clave inclúen:

• Permitir que os sistemas robóticos realicen tarefas moi detalladas con erros mínimos.Por exemplo, os chips DSP permiten aos robots de soldadura automatizados axustar parámetros como a temperatura e a presión ao instante, garantindo unha produción consistente e un desperdicio de material reducido.
• Mellora do mantemento preditivo mediante análises de diagnóstico.Os robots equipados con procesadores DSP avalían os datos dos sensores, como a vibración e a temperatura, para anticipar posibles fallos dos equipos, reducindo así os tempos de inactividade operativas e os gastos de reparación.

Estas contribucións non só melloran a eficiencia senón que tamén perfeccionan as arquitecturas dos sistemas, establecendo estándares máis altos de produtividade en contornos automatizados.

Instrumentación de precisión

Os chips DSP de alto rendemento simplifican a complexidade operativa ao tempo que aumentan a precisión das ferramentas de medición de precisión, como:

• Osciloscopios e analizadores de espectro, que confían en procesadores DSP para unha resolución de sinal superior e unha mitigación eficaz das interferencias.
• Dispositivos de imaxe médica e sistemas de vixilancia ambiental, onde a serie TMS320 de Texas Instruments, por exemplo, serve como distintivo para os cálculos dixitais de alta velocidade e a fiabilidade.

No ámbito científico, a tecnoloxía DSP fomentou avances en:

• Análise de partículas para física experimental.
• Investigación astronómica, onde se acelera o procesamento de sinais de radio ou de luz débiles procedentes do espazo, obtendo unha maior claridade mesmo en presenza de interferencias.

Estas innovacións subliñan a capacidade dos chips DSP para soportar unha precisión rigorosa e tarefas analíticas complicadas en disciplinas esixentes.

Sistemas de automoción

As tecnoloxías automotrices modernas aproveitan os procesadores DSP para xestionar desafíos complexos e mellorar o rendemento xeral.As aplicacións notables inclúen:

• Compatibilidade con sistemas de control de crucero adaptativo e anti-colisión baseados en radares.
• Habilitación da análise de datos visuais en tempo real para vehículos autónomos.Por exemplo, un coche que navega por estradas urbanas congestionadas depende de chips DSP para interpretar unha serie de datos de sensores e cámaras, o que permite tomar decisións en fracción de segundo necesarias para a seguridade e a precisión.

Nos vehículos eléctricos, as solucións impulsadas por DSP contribúen a mellorar a xestión do fluxo de enerxía, o diagnóstico da batería e a optimización de compoñentes como trens propulsores e sistemas de freada rexenerativa.Estes perfeccionamentos garanten operacións máis suaves e amplían as capacidades do transporte sostible.

Tecnoloxías de defensa e militares

Os procesadores DSP teñen un papel crucial no avance das iniciativas de defensa ao ofrecer:

• Sistemas de radar superiores con filtrado de sinal mellorado e precisión de seguimento.
• Procesamento en tempo real de sistemas guiados por infravermellos en tecnoloxía de mísiles, facilitando a rápida detección de obxectivos e análise ambiental.

Exemplos prácticos inclúen:

• Sistemas de combate aéreo que consolidan as entradas de radar en información accionable, axudando aos pilotos a detectar ameazas furtivas ou a iniciar contramedidas.
• Operacións de recoñecemento, onde os chips DSP identifican a intelixencia dentro de amplos pools de datos, garantindo o éxito da misión en escenarios de presión intensa.

Estas aplicacións destacan o impacto transformador dos chips DSP para elevar tanto a velocidade como a precisión das operacións militares, configurando os resultados estratéxicos con claridade e eficacia.

A través da súa capacidade para procesar datos complexos de forma eficiente, os chips DSP están a remodelar continuamente os principios tecnolóxicos subxacentes ás industrias modernas, garantindo a súa evolución tanto en dimensións prácticas como exploratorias.

Escollendo o DSP e FPGA correctos

• Definir o requisito de procesamento
Identifique se o sistema necesita procesamento secuencial de datos ou execución paralela.DSP encaixa en tarefas de procesamento de sinal estruturado, mentres que FPGA admite varias operacións ao mesmo tempo.

• Avaliar a complexidade do algoritmo
Seleccione DSP cando o deseño dependa de algoritmos estables e baseados en matemáticas, como o filtrado ou a análise de sinal.Escolla FPGA cando a lóxica é complexa e require un comportamento de hardware personalizado.

• Considere o estilo de procesamento
DSP usa un procesamento baseado en instrucións cun tempo predicible.FPGA realiza un procesamento paralelo, o que mellora o rendemento en sistemas de alta velocidade ou multifluxo.

• Comprobar as necesidades de flexibilidade
Use FPGA se o deseño pode cambiar ou requirir actualizacións a nivel de hardware.DSP é máis axeitado cando o deseño do sistema é fixo e non precisa modificación de hardware.

• Avaliar o esforzo de desenvolvemento
Os sistemas DSP son máis fáciles de desenvolver mediante ferramentas de software.FPGA require coñecementos de deseño de hardware e máis tempo de desenvolvemento debido á programación baseada en HDL.

• Revisar as demandas de rendemento
Escolla FPGA para aplicacións de alto rendemento, como o procesamento de imaxes ou a análise de datos.DSP é ideal para ambientes controlados como o procesamento de audio e os sistemas de comunicación.

• Analizar restricións de custo e tempo
DSP é xeralmente máis rendible e máis rápido de implementar para aplicacións estándar.FPGA implica un custo inicial máis elevado pero ofrece flexibilidade a longo prazo para sistemas complexos.

• Coincidir tipo de aplicación
DSP úsase amplamente en produtos electrónicos de consumo, sistemas de audio e dispositivos de control.O FPGA é preferido en sistemas avanzados como radares, redes de alta velocidade e plataformas de datos en tempo real.

• Plan de Escalabilidade
Seleccione FPGA se o sistema pode ampliarse ou requirir funcións adicionais co paso do tempo.DSP é axeitado para deseños estables con funcións definidas.

• Considere as solucións híbridas
Combina DSP e FPGA cando se necesitan computación precisa e procesamento paralelo.DSP xestiona a análise de datos en tempo real, mentres que FPGA xestiona múltiples fluxos de datos de forma eficiente.

Conclusión

A tecnoloxía DSP pasou dun concepto de procesamento especializado a unha parte importante da electrónica moderna e dos sistemas intelixentes.A súa capacidade para procesar sinais de forma rápida, fiable e eficiente fíxoo valioso en moitas industrias.O artigo tamén mostra que, aínda que os chips DSP seguen sendo fortes en tarefas en tempo real dirixidas por algoritmos, a tecnoloxía FPGA ofrece flexibilidade adicional para o procesamento paralelo e personalizado.A medida que as demandas do sistema seguen aumentando, espérase que o uso combinado de DSP e FPGA teña un papel aínda maior na construción de solucións dixitais máis rápidas, intelixentes e adaptables.

Preguntas frecuentes [FAQ]

1. Que é DSP?

Un procesador de sinal dixital é un tipo de microprocesador deseñado para manexar sinais dixitais que se orixinan de fontes analóxicas.Realiza operacións como filtrado, modulación, compresión e análise de datos.Estas funcións admiten aplicacións en sistemas de audio, redes de comunicación, dispositivos médicos e sistemas de imaxe.Ao converter os sinais analóxicos en formato dixital, permite un procesamento preciso e resultados consistentes que son difíciles de conseguir con métodos só analóxicos.A tecnoloxía DSP úsase amplamente en dispositivos como teléfonos intelixentes, equipos de audio e sistemas industriais.

2. Cales son as características definitorias de DSP?

Os procesadores de sinal dixital están deseñados para procesar datos de forma rápida e con alta precisión.Poden completar a multiplicación e a suma nun único ciclo de reloxo, o que axuda a manexar cálculos complexos de forma eficiente.O seu deseño adoita empregar espazos de memoria separados para instrucións e datos, o que permite acceder a ambos ao mesmo tempo e mellora a velocidade.A memoria interna de alta velocidade admite a transferencia de datos rápida cun atraso mínimo, o que é útil en tarefas en tempo real.Tamén inclúen un manexo eficiente de interrupcións para que o sistema poida responder rapidamente aos sinais externos.Ademais, os DSP admiten procesamento e canalización paralelos, o que permite que se executen varias operacións á vez e aumentan o rendemento xeral.

3. Por que o procesamento de sinal dixital é superior aos métodos analóxicos?

O procesamento de sinal dixital proporciona resultados máis estables e precisos en comparación cos métodos analóxicos.Os sinais analóxicos poden degradarse á distancia ou debido ao ruído, o que afecta a calidade do sinal.Pola contra, os sinais dixitais son menos sensibles ás interferencias, o que axuda a preservar a integridade dos datos.As melloras nas técnicas de conversión agora permiten que os sistemas dixitais manteñan unha representación de sinal de alta calidade cunha perda mínima.Isto fai que DSP sexa axeitado para aplicacións baseadas en precisión, como imaxes médicas e sistemas aeroespaciais.A súa fiabilidade e flexibilidade tamén admiten tecnoloxías avanzadas como os sistemas autónomos, onde se requiren procesamento e precisión de datos en tempo real.
