Explicación dos condensadores electrolíticos: tipos, ESR, corrente de ondulación

Este artigo explica como funcionan os capacitores electrolíticos, onde funcionan mellor e por que as tecnoloxías de capacitores de aluminio e tántalo implican importantes compromisos en fiabilidade, estabilidade, tamaño e comportamento eléctrico.Tamén explora os efectos da corrente de ondulación, o estrés térmico, as características de impedancia, as combinacións de capacitores con cerámica, os mecanismos de degradación a longo prazo e as estratexias prácticas de selección utilizadas nos modernos sistemas electrónicos de potencia e sinal.

Catálogo

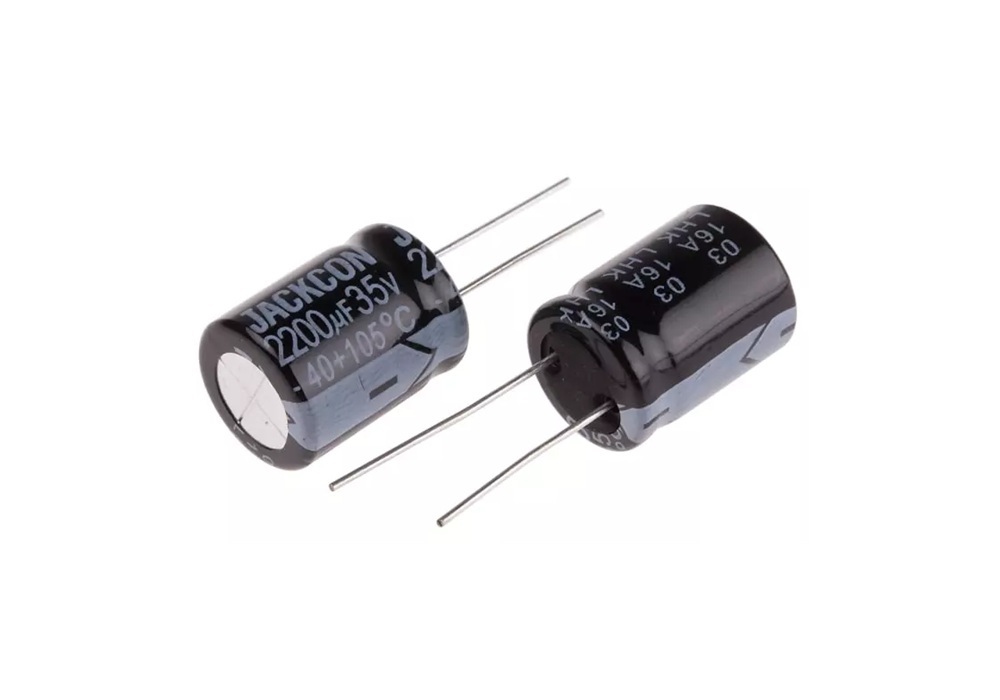

Visión xeral dos condensadores electrolíticos

Os capacitores electrolíticos adoitan seleccionarse cando un deseño necesita moita capacidade sen empurrar o orzamento ou a área de PCB a un territorio incómodo.Esa comodidade vén con compensacións que aparecen no comportamento eléctrico e na consistencia a longo prazo, e esas compensacións tenden a facerse máis perceptibles a medida que se acumulan as horas de funcionamento.

As clasificacións de voltaxe comúns aterren normalmente entre ~4 V e 500 V, mentres que as series especializadas poden alcanzar aproximadamente 630 V ou máis.As clasificacións de temperatura ambiente abarcan habitualmente de -40 °C a +105 °C, e as liñas de produtos de gama alta esténdense ata +125 °C.No traballo de deseño real, estes números de catálogo raramente contan a historia completa por si mesmos;os resultados están configurados pola forma en que se tensa a peza, a cantidade de ondas que leva, onde vai realmente a calor e como as características do compoñente van derivando coa idade.

Tamén paga a pena admitir unha realidade práctica: os electrolíticos poden verse ben nun banco durante un período curto e despois comezar a comportarse de forma diferente unha vez que o mesmo circuíto vive nun recinto cálido, ve eventos de aumento repetidos ou se envía a través dunha mestura máis ampla de lotes de produción.Esa brecha entre as primeiras impresións e o comportamento a longo prazo é onde a selección e validación coidadosas pagan os seus froitos.

Axuste da aplicación: alta capacitancia, enerxía a granel e funcións orientadas a CC

Os electrolíticos tenden a ofrecer substancialmente máis capacidade por dólar que moitas opcións de película ou cerámica en clases de tensión similares.Os deseñadores adoitan aceptar esa ganga tendo en conta algunhas limitacións: moitas veces son fisicamente máis grandes que as cerámicas cunha capacidade de tensión comparable, e moitas están polarizadas, polo que a dirección da tensión aplicada debe manterse baixo control.

Os electrolíticos utilízanse habitualmente cando se desexa un gran depósito de carga e a forma de onda é principalmente DC con ondas superpostas.Adoitan sentarse no punto no que unha etapa de potencia pasa de crear CC a manter a CC constante baixo a dinámica de carga real.

Os casos de uso típicos móstranse a continuación como un único conxunto para facilitar a dixitalización:

• Filtrado de enlace DC

• Suavizado de rectificación

• Almacenamento de enerxía de retención

• Desacoplamento de baixa frecuencia

Nunha fonte de alimentación en funcionamento, un electrolítico adoita actuar como amortiguador de enerxía a curto prazo durante os pasos de carga.Mentres o bucle de control aínda está reaccionando, o capacitor fornece ou absorbe corrente, e é entón cando as non-idealidades fanse fáciles de notar durante a medición: caída de tensión ligada a ESR, autoquecemento ligado á corrente de ondulación e deriva gradual dos parámetros a medida que o sistema de electrólitos e óxidos envellece.

Desde o punto de vista da enxeñaría, isto pode ser un pouco frustrante porque o capacitor está facendo exactamente o que permite a física, pero non sempre o que implica un símbolo esquemático.A planificación precoz deses comportamentos "non ideais" adoita levar a menos sorpresas na fase tardía.

Familias principais: aluminio vs tantalio

Os capacitores electrolíticos adoitan atoparse como electrolíticos de aluminio e electrolíticos de tántalo.As pezas de tantalio seguen sendo electrolíticas;a diferenza é o ánodo e o sistema dieléctrico, o que leva a diferentes resistencias e sensibilidades ao estrés.

A elección entre estas familias raramente é só sobre a capacidade e a tensión na folla de datos.A miúdo convértese nunha discusión sobre como se comporta o circuíto ao iniciarse, o ben que se controla o estrés e a cantidade de variabilidade que pode tolerar o deseño sen converter a validación en suposicións.

O posicionamento común das dúas familias resúmese aquí:

• Electrolíticos de aluminio: moi utilizados para filtrado a granel e almacenamento de enerxía, ampla dispoñibilidade de voltaxe, custo xeralmente favorable

• Electrolíticos de tantalio: alta eficiencia volumétrica e comportamento de capacitancia comparativamente estable nalgúns intervalos, normalmente abordados cun control máis estricto do comportamento de sobretensión, irrupción e impedancia protectora

Unha estrutura práctica é que as pezas de aluminio adoitan gañar traballos "a granel e ondulación", mentres que o tántalo adoita ser elixido cando a presión de tamaño, os obxectivos de impedancia ou o comportamento eléctrico máis estable impulsan o requisito, asumindo que o circuíto ten un plan claro para limitar o estrés durante as sobrecargas e os transitorios.

Comportamentos eléctricos clave que configuran o rendemento do mundo real

O comportamento real dos capacitores electrolíticos está configurado por varias características eléctricas que interactúan en lugar de só pola capacidade.Parámetros como tolerancia, tensión de tensión, corrente de fuga, ESR, corrente de ondulación e comportamento térmico inflúen moito no funcionamento do capacitor ao longo do tempo e en condicións de operación cambiantes.En circuítos prácticos, estes factores adoitan determinar se un carril de alimentación permanece estable, ruidoso, térmicamente estresado ou propenso á degradación a longo prazo.

Os valores de capacitancia adoitan escribirse usando submúltiplos como µF, nF e pF porque 1 faradio é extremadamente grande para a maioría dos compoñentes discretos.En notación práctica, 1 µF = 1000 nF e 1 nF = 1000 pF.Manter as convencións das unidades coherentes nos esquemas, listas de materiales e documentación de montaxe axuda a reducir os erros de substitución e interpretación durante o deseño e a fabricación.

Os capacitores electrolíticos tamén tenden a ter intervalos de tolerancia máis amplos que moitos capacitores de película ou cerámicos.Variacións como +50%/−20% non son inusuales, especialmente nas pezas de maior valor.Nas aplicacións de filtrado masivo, esta propagación pode ter poucas consecuencias prácticas, pero na configuración da impedancia, nas redes de temporización ou no comportamento do bucle de control, a variación da capacitancia pode cambiar as marxes de resposta transitoria e de estabilidade o suficiente como para facerse medibles durante a validación e as probas de produción.

A clasificación de tensión afecta máis que a simple supervivencia contra a avaría.O funcionamento continuado preto da tensión nominal máxima aumenta o estrés eléctrico dentro do sistema dieléctrico e pode acelerar as fugas, o quecemento interno e os mecanismos de desgaste a longo prazo.Debido a isto, moitos deseños reducen intencionadamente os capacitores electrolíticos e operan por debaixo do límite de voltaxe impreso para mellorar a fiabilidade e reducir a sensibilidade ao estrés térmico e relacionado coa ondulación.

A corrente de fuga e o comportamento de illamento tamén inflúen no rendemento real, especialmente en circuítos de retención, sistemas de temporización e seccións analóxicas de baixa potencia.Os electrolíticos máis grandes presentan naturalmente algunha fuga debido ao comportamento dieléctrico e electrólito, e esta fuga contribúe á desintegración da carga almacenada co paso do tempo.Nos sistemas de enerxía prácticos, avalía o comportamento do illamento utilizando consideracións de corrente de fuga e constante de tempo en lugar de depender só dos valores de capacitancia.

Os mecanismos de perda vólvense especialmente importantes en condicións de ondulación.Cando a corrente de onda de CA flúe a través da ESR, a disipación de enerxía interna produce calor e ese quecemento afecta directamente ao envellecemento do capacitor e á vida útil operativa.A medida que aumenta a temperatura, a degradación dos electrólitos acelera, a ESR pode aumentar aínda máis e o estrés térmico pode agravarse co paso do tempo.En moitos sistemas reais, os problemas de fiabilidade dos capacitores están, polo tanto, estreitamente ligados ao manexo da corrente ondulada, ás condicións do fluxo de aire, á colocación de PCB e ás fontes de calor próximas en lugar de só ao valor da capacitancia.

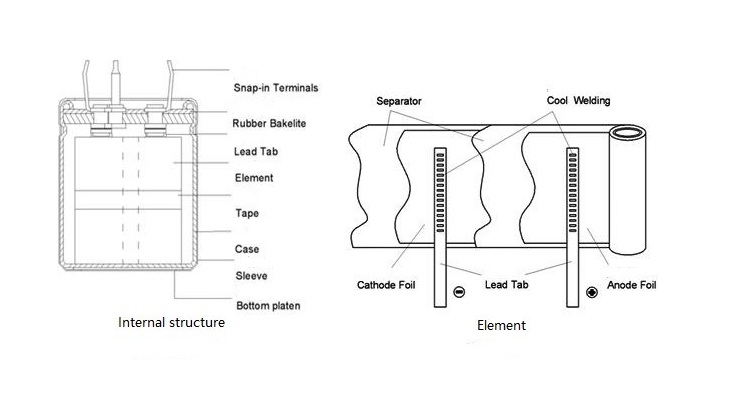

Condensador electrolítico de aluminio

Constrúese un capacitor electrolítico de aluminio utilizando varias capas interconectadas que traballan xuntas para almacenar enerxía eléctrica.A estrutura principal inclúe unha folla de ánodo de aluminio gravada, unha fina capa dieléctrica de óxido de aluminio, un electrólito e un colector de corrente de folla negativa.Estas capas están enroladas nunha estrutura compacta de rolo de marmelada e seladas dentro dunha lata de aluminio.A folla de ánodo gravada é importante porque a súa superficie microscópica rugosa aumenta moito a superficie efectiva, permitindo que o capacitor alcance unha alta capacitancia nun tamaño relativamente pequeno.

A capa dieléctrica fórmase directamente sobre a superficie da folla do ánodo mediante un proceso electroquímico chamado formación anódica.Dado que a capa de óxido é extremadamente delgada, os capacitores electrolíticos de aluminio poden proporcionar grandes valores de capacitancia en comparación con moitos outros tipos de capacitores.O grosor desta capa de óxido determina a tensión nominal do capacitor.Os capacitores de maior tensión requiren capas de óxido máis grosas, pero isto tamén reduce a densidade de capacitancia e aumenta o tamaño físico.

O electrólito actúa como o sistema de cátodos do capacitor, mentres que a folla negativa proporciona o camiño condutor ao terminal externo.A diferenza das estruturas de electrodos sólidos utilizadas nalgúns tipos de capacitores, o electrólito permite que o capacitor manteña unha alta capacidade, pero tamén introduce limitacións relacionadas coa temperatura, o envellecemento e a corrente de fuga.Estes materiais internos están selados coidadosamente para reducir a evaporación dos electrólitos e manter a estabilidade a longo prazo.

Debido a que o dieléctrico só funciona correctamente cando o ánodo permanece positivo en relación ao electrólito, a maioría dos capacitores electrolíticos de aluminio están polarizados.A tensión inversa pode danar a capa de óxido, provocando un fluxo de corrente excesivo, xeración de gas, acumulación de calor e posible ventilación.Por este motivo, as marcas de polaridade e a instalación adecuada son fundamentais no deseño práctico do circuíto.

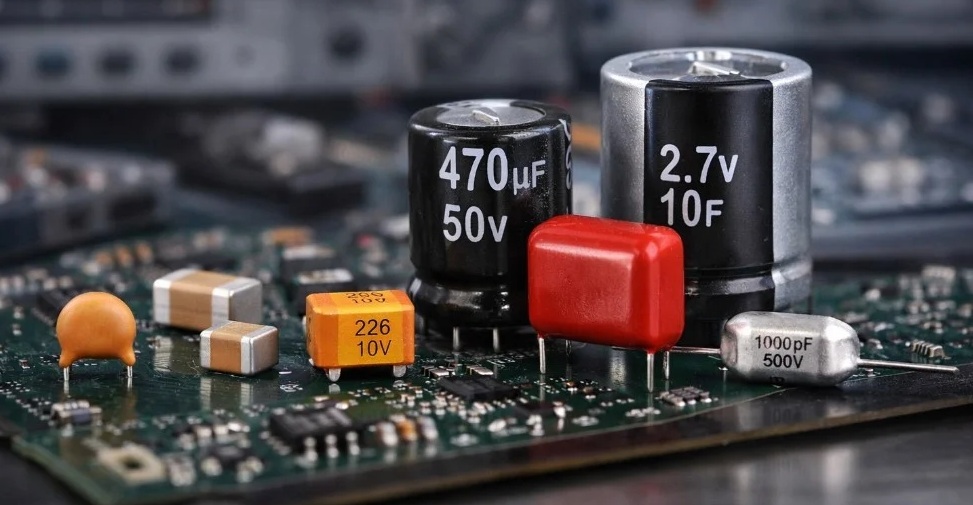

Usos dos capacitores electrolíticos en circuítos reais

Acoplamento de sinal e bloqueo de CC

Os capacitores electrolíticos úsanse amplamente para acoplar sinais en amplificadores de audio, circuítos de comunicación, interfaces de sensores e etapas de procesamento analóxico onde os sinais de CA deben pasar entre os bloques de circuítos mentres as condicións de polarización de CC permanecen illadas.Nestas aplicacións, o capacitor bloquea a tensión continua continua mentres permite que os compoñentes cambiantes do sinal continúen pola ruta do sinal.Isto evita que unha etapa perturbe o punto de funcionamento doutra etapa.

Debido a que os capacitores electrolíticos proporcionan valores de capacitancia relativamente grandes en paquetes compactos, adoitan seleccionarse para aplicacións de acoplamento de baixa frecuencia onde os capacitores cerámicos máis pequenos poden non proporcionar a suficiente capacitancia económicamente.Non obstante, a orientación da polaridade faise importante porque a polaridade incorrecta pode aumentar a corrente de fuga, a distorsión, o quecemento e os problemas de fiabilidade a longo prazo.

A baixas frecuencias, unha capacitancia insuficiente pode debilitar a resposta dos graves nos sistemas de audio ou distorsionar os sinais analóxicos que cambian lentamente.Os capacitores de acoplamento son seleccionados en función da impedancia de entrada e da frecuencia de corte necesaria.En circuítos prácticos, os capacitores electrolíticos utilizados para o acoplamento tamén poden introducir distorsión se aparecen grandes tensións de CA a través do dieléctrico, especialmente nos camiños de audio onde a linealidade do sinal importa.

Desacoplamento a granel e estabilización de carril de potencia

Os capacitores electrolíticos úsanse moito para o desacoplamento masivo e a estabilización do carril de alimentación en sistemas dixitais, controladores integrados, electrónica industrial, controladores de motores e etapas de conversión de enerxía.O seu papel principal é almacenar enerxía localmente e fornecer corrente durante cambios bruscos de carga aos que as fontes de alimentación ou os trazos longos de PCB non poden responder ao instante.

Cando os procesadores, os módulos de comunicación, os relés, os LED ou os motores cambian rapidamente, a demanda de corrente temporal pode provocar caídas de tensión e inestabilidade transitoria.Os capacitores electrolíticos axudan a reducir estas perturbacións actuando como depósitos locais de enerxía que absorben a ondulación, suavizan as transicións de carga e estabilizan partes máis lentas da rede de distribución de enerxía.

Non obstante, os capacitores electrolíticos por si só non son suficientes para a supresión de ruído de banda ancha porque a súa impedancia aumenta a frecuencias máis altas debido ao comportamento ESR e ESL.Por este motivo, os capacitores electrolíticos adoitan combinarse con capacitores cerámicos situados preto de circuítos integrados.O capacitor electrolítico admite o almacenamento de enerxía a granel, mentres que o capacitor cerámico reduce o ruído de conmutación de alta frecuencia e os picos transitorios rápidos.

A ESR dos capacitores electrolíticos tamén afecta o comportamento do circuíto.Pode parecer desexable unha ESR extremadamente baixa, pero nalgúns sistemas de enerxía unha ESR moderada axuda a atenuar a resonancia entre os capacitores, a inductancia da PCB e os reguladores de conmutación.Sen amortiguamento suficiente, pode producirse un zumbido ou oscilación excesivos durante as transicións de carga.Como resultado, a selección de capacitores adoita equilibrar a capacidade, ESR, a capacidade de ondulación, o comportamento de estabilidade e a resposta transitoria en lugar de simplemente maximizar a capacidade.

Suavizado do rectificador e redución de ondulacións

Os capacitores electrolíticos úsanse habitualmente despois das etapas do rectificador nas fontes de alimentación lineais para suavizar a pulsación de CC nunha tensión de saída máis estable.Durante cada ciclo de CA, o capacitor cárgase preto do pico da forma de onda rectificada e despois descárgase na carga entre picos, reducindo a tensión de ondulación a través do carril de subministración.

Os valores de capacitancia maiores reducen xeralmente a amplitude da ondulación porque hai máis carga almacenada dispoñible durante os intervalos de descarga.Non obstante, a selección da capacitancia depende de varios factores, incluíndo a corrente de carga, a frecuencia de ondulación, a tensión de ondulación permitida, o comportamento de arranque, o tamaño físico e os límites térmicos.

A clasificación da corrente de ondulación tórnase especialmente importante nas aplicacións de fonte de enerxía porque o quecemento interno causado pola corrente de ondulación afecta directamente a vida útil do capacitor.A corrente de ondulación excesiva aumenta a temperatura interna, acelera a degradación dos electrólitos, aumenta a ESR co paso do tempo e acurta a fiabilidade operativa.Os ambientes de alta temperatura intensifican aínda máis estes mecanismos de envellecemento.

Os grandes capacitores electrolíticos nos circuítos rectificadores tamén poden crear unha corrente de irrupción significativa durante o encendido porque os condensadores inicialmente descargados compórtanse momentaneamente como cargas de baixa resistencia.Sen limitar a corrente, esta sobrecarga de arranque pode estresar rectificadores, transformadores, interruptores, fusibles e díodos ponte.Os deseñadores adoitan reducir estes efectos usando circuítos de arranque suave, termistores NTC, secuenciación de arranque controlada ou resistencias limitadoras de corrente.

Enerxía de retención, cargas de pulso e apoio ao motor

Os capacitores electrolíticos úsanse con frecuencia en circuítos que experimentan demandas de alta corrente de curta duración, como sistemas de arranque de motores, activación de relés, flashes de cámara, controladores LED, transmisores de RF e aplicacións de enerxía pulsada.Nestas situacións, o capacitor entrega temporalmente a enerxía almacenada máis rápido do que a subministración primaria pode responder.

Nos sistemas de motores, os capacitores electrolíticos axudan a reducir a caída de tensión durante o arranque ou a aceleración repentina onde a demanda actual aumenta bruscamente durante breves períodos.Nos equipos de comunicación e sistemas integrados, os capacitores de retención poden manter o funcionamento durante breves interrupcións de enerxía, eventos de cambio de batería ou inestabilidade transitoria da subministración.

A capacidade de almacenamento de enerxía relativamente alta dos capacitores electrolíticos fainos axeitados para estas aplicacións, especialmente onde o tamaño físico e o custo importan.A carga de pulso repetida aumenta o estrés ondulatorio e a xeración de calor, polo que o quecemento ESR, o envellecemento do capacitor, as clasificacións de vida útil e a ventilación deben considerarse coidadosamente nos sistemas de alto ciclo de traballo.

Cronometraxe RC e por que os electrolíticos son compoñentes de mala precisión

Os capacitores electrolíticos aparecen ás veces nos circuítos de temporización RC onde se requiren de forma económica longos atrasos ou grandes constantes de tempo.Os exemplos inclúen circuítos de retardo de inicio, temporización de reinicio lento, comportamento de arranque suave e redes simples de osciladores ou temporizadores.

Non obstante, os capacitores electrolíticos son xeralmente malas opcións para aplicacións de temporización de precisión porque o valor da capacitancia, a corrente de fuga, a ESR e o comportamento dieléctrico poden variar significativamente coa temperatura, o envellecemento, a frecuencia, a tensión aplicada e a tolerancia de fabricación.A corrente de fuga só pode alterar notablemente o comportamento de carga en circuítos de longo retardo.

Os cambios de temperatura afectan aínda máis a consistencia do tempo porque a capacitancia e a ESR cambian nas condicións de funcionamento.En moitos circuítos, engádense métodos de compensación, marxes de temporización máis amplas, rutinas de calibración ou diferentes tipos de capacitores cando se require unha precisión de temporización estable.

Para osciladores precisos, xeración de reloxos, sistemas de medida ou temporización analóxica de precisión, os capacitores de película ou os capacitores cerámicos con materiais dieléctricos estables adoitan proporcionar un comportamento a longo prazo máis previsible que os capacitores electrolíticos.

Perspectiva de deseño: use electrolíticos para problemas de enerxía, non para problemas de precisión

Os capacitores electrolíticos funcionan mellor en aplicacións centradas no almacenamento de enerxía, manipulación de ondulacións, soporte transitorio, filtrado masivo e requisitos de capacidade de baixa frecuencia.A súa alta relación capacitancia-tamaño fainos prácticos para a electrónica de potencia, a reserva de enerxía, o soporte de inicio e a estabilización da subministración onde é necesario un gran almacenamento de carga.

Non obstante, son menos axeitados para tarefas dependentes da precisión que impliquen capacidade estable, baixa fuga, tolerancia estreita, baixa distorsión ou operación de alta frecuencia.A variación da ESR, o envellecemento dos electrólitos, a sensibilidade á temperatura, as limitacións de polaridade e a degradación da vida útil inflúen no rendemento a longo prazo.

No deseño de circuítos modernos, os capacitores electrolíticos adoitan tratarse como parte dunha estratexia de capacitores máis ampla en lugar de solucións autónomas.Combínanse con cerámicos, películas, polímeros ou outros tipos de capacitores, polo que cada tecnoloxía de capacitores xestiona o rango de frecuencias, os requisitos de estabilidade e o comportamento enerxético que admite mellor.

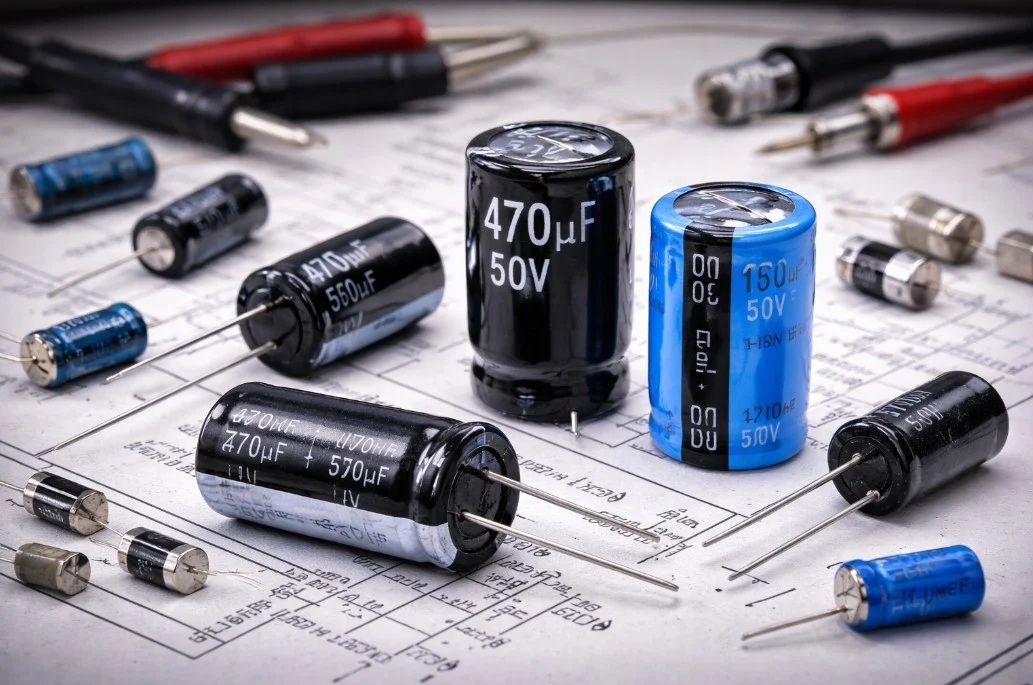

Como identificar a polaridade do capacitor electrolítico

Os capacitores electrolíticos son pezas polarizadas, e ao invertilos tende a empuxar a corrente de fuga cara arriba, favorecer o quecemento e envellecer o dieléctrico máis rápido do que lle gustaría.Cando a franxa da manga está rasgada, falta a serigrafía do PCB e a lonxitude do chumbo non ofrece ningunha pista, aínda se pode inferir a polaridade observando como se comporta a fuga en dúas direccións.O obxectivo aquí non é ler a capacitancia.O obxectivo é comparar como se comporta o mesmo capacitor baixo un pequeno estímulo de CC cando o medidor se usa en modo de resistencia (ohmios), onde a dirección pode cambiar tranquilamente o resultado.

Por que a corrente de fuga cambia coa dirección

O que o medidor está a facer realmente no modo de ohmios

No modo de resistencia, o medidor orixina unha pequena tensión de CC interna e interpreta a corrente resultante como resistencia.Cun electrolítico, a secuencia adoita ter o seguinte aspecto: primeiro toma corrente a medida que se carga, a resistencia indicada aumenta despois a medida que a carga se ralentiza e, finalmente, a pantalla instálase nun valor dominado pola fuga máis que pola capacitancia.

Ese comportamento de asentamento final é onde vive o sinal.Coa polaridade aliñada na dirección máis tolerante, a fuga adoita permanecer máis baixa e o medidor tende a derivar cara a unha maior resistencia aparente.Coa polaridade invertida, as fugas adoitan ser máis altas e poden parecer menos resoltas, polo que o medidor tende a estacionarse cunha resistencia aparente máis baixa (ou subir lentamente e nunca chegar tan alto).Hai certo alivio cando as dúas direccións se separan limpamente;converte un descoñecido en algo sobre o que podes actuar.

A que prestar atención

Moita confusión evitable vén mirando o primeiro balance e tratalo como a resposta.O movemento inicial reflicte principalmente a dinámica de carga, que pode variar co rango do medidor e o valor do capacitor.A comparación máis repetible provén do comportamento post-transitorio despois dunha espera consistente.

Puntos de enfoque a seguir durante cada paso:

• A suba durante o transitorio (rápido vs. lento)

• A estabilidade preto do final (estable vs. errante)

• O valor liquidado despois do mesmo tempo de espera en ambas direccións

Por que isto aguanta "bastante ben" nun banco

Este enfoque apóiase nunha asimetría física que é difícil de eliminar: a capa de óxido nun electrolítico fórmase nunha dirección e xeralmente tolera esa dirección mellor baixo tensión de CC.Mesmo cando a peza é antiga, a dirección que produce unha corrente menos sostida baixo a polarización de CC do medidor adoita coincidir coa polaridade prevista.Non satisfará os estándares de identificación de laboratorio, pero pode evitar que unha reparación tome o xiro emocional que ninguén goza, acendendo co capacitor invertido e despois perseguindo danos augas abaixo.

Usando un multímetro en modo de resistencia

Escolle un rango de resistencia que mostre un transitorio de carga visible.Nos contadores analóxicos isto é a miúdo R×100 ou R×1k;nun DMM, seleccione un rango de ohmios que non se atope en "OL" para toda a xanela de observación.

Montaxe e barandillas de seguridade

As lecturas no circuíto adoitan inducir a erro porque outros compoñentes poden dominar o que ve o medidor, polo que eliminar o capacitor do circuíto adoita ser o camiño máis limpo cando podes xestionalo.Descarga o capacitor antes de cada medición, non só da primeira, porque a carga sobrante fai que a túa segunda comparación sexa convincente mentres te equivocas.Para condensadores grandes, a descarga da resistencia é máis suave;para valores pequenos, un curto controlado pode ser aceptable cando está seguro de que é seguro.

Intente non golpear condensadores moi grandes repetidamente cun rango de medidor pequeno.O aumento inicial pode estresar algúns instrumentos e tamén pode facer que as lecturas sexan inconsistentes, o que é frustrante cando intentas comparar diferenzas sutís.

Lista de verificación de preparación:

• Retire o capacitor do circuíto cando sexa posible.

• Descarga antes de cada ciclo de medición.

• Utilizar un método de descarga axeitado ao tamaño do capacitor e ao contexto de seguridade.

• Limite os "golpes" repetidos de alta entrada en condensadores grandes.

Secuencia de medición: dúas direccións, mesmo tempo, mesma paciencia

Executa a proba como unha comparación pareada.Non estás buscando un número perfecto;estás comprobando que dirección parece máis "cómoda" nas mesmas condicións.

A rutina de dous pases:

• Conecte o cable negro a un terminal e o vermello ao outro.

• Observar a través do transitorio;a continuación, rexistre o comportamento establecido despois dun tempo de espera fixo (normalmente 5-15 segundos, axustado para a capacidade e a resposta do medidor).

• Volve descargar para que o segundo pase comece dende a mesma liña de base.

• Inverte os cables e repita co mesmo tempo de espera.

• Comparar os resultados establecidos;a dirección que remata máis alta en resistencia aparente normalmente corresponde a unha fuga máis baixa nesa orientación.

Interpretación da Resistencia Superior e do Comportamento Direccional

Diferentes medidores polarizan o compoñente de forma diferente no modo de ohmios, e iso pode cambiar tranquilamente que cable corresponde a que suposición de polaridade interna.Baixo o comportamento do medidor asumido neste procedemento, a orientación que produce a maior resistencia final corresponde a que o cable negro estea no terminal positivo do capacitor.

A incerteza durante a comprobación da polaridade é común.Unha forma sinxela de evitar erros é verificar a polaridade unha vez usando un capacitor polarizado coñecido e o medidor e o rango exactos previstos para a proba.Esta pequena comprobación axuda a evitar erros repetidos, especialmente ao cambiar entre medidores analóxicos, medidores dixitais ou diferentes modelos de DMM.

En lugar de depender dunha medida final, as probas repetidas adoitan comprobarse para obter resultados consistentes e indicadores coincidentes.

Indicacións direccionais para ver:

• A mellor dirección tende a subir máis rápido e asentarse máis alto.

• A peor dirección tende a quedar máis baixa, parecer máis ruidosa ou parecer menos estable.

Se ambas direccións parecen case iguais, resiste a tentación de forzar unha conclusión.Nese momento, o capacitor podería estar non polarizado, moi degradado, non coincidir co rango seleccionado ou aínda estar influenciado polas conexións de circuíto restantes.

Casos de falla comúns e lecturas enganosas

Este é un método de comparación, e as comparacións fallan cando os factores externos inundan a diferenza que estás tentando ver.

Modos de fallo e casos extremos:

• Camiños de corrente en circuíto: as resistencias paralelas, as unións de semicondutores e os raíles poden dominar a lectura e mesmo inverter a conclusión aparente.

• Fuga elevada por idade ou danos: en ambas direccións poden ler un contraste baixo e diminuíndo.

• Capacidade moi pequena: o transitorio pode ser demasiado rápido para observar, o que fai que o valor establecido sexa borroso.

• Capacitancia moi grande: o transitorio pode ser longo e a entrada maior;a súa coherencia de tempo importa máis do que espera.

• Electrolíticos non polares: os tipos con clasificación AC/non polares poden non mostrar unha diferenza direccional forte.

Comprobacións cruzadas antes de aplicar enerxía

Se sabe o que está facendo o capacitor no circuíto, use ese contexto como unha comprobación de cordura.En moitas colocacións de filtros da fonte de alimentación, o terminal positivo tende a enfrontarse ao nodo de maior potencial de CC, mentres que o lado negativo adoita volver á terra ou a un carril negativo.Cando a súa comparación de dirección de fuga e a topoloxía de CC do circuíto apuntan do mesmo xeito, a decisión adoita sentirse moito menos tensa.

Se non están de acordo, abra a velocidade e reúna outro punto de datos en lugar de seguir adiante por impaciencia.As formas adicionais de verificar inclúen: ler o esquema (se está dispoñible), rastrexar o cobre da placa ata carrís coñecidos ou usar un subministro controlado de banco de baixa tensión con limitación de corrente para observar o comportamento sen comprometerse ao estrés operativo total.

Opcións de verificación previa á alimentación:

• Confirmación esquemática

• Inspección de traza/topoloxía da placa

• Proba de subministración en banco de baixa tensión con limitación de corrente

Un fluxo de traballo máis fiable combina dúas cousas: unha comparación de fugas direccionais e polo menos unha confirmación independente.As medicións tomadas de forma illada pódense enganar polo deseño do contador, a carga residual, a elección do intervalo ou os camiños de circuíto ocultos.Unha pequena rutina, descarga, mide ambas direccións cunha sincronización coherente, despois valida contra a topoloxía do circuíto, engade un pouco de tempo, pero tende a evitar o tipo de erro de instalación inversa que converte unha simple reparación nunha cadea máis longa e máis custosa de avarías posteriores.

Conclusión

Os capacitores electrolíticos seguen sendo esenciais en fontes de alimentación, sistemas analóxicos, circuítos de audio e aplicacións de almacenamento de enerxía porque solucionan problemas prácticos de capacitancia masiva e de filtrado que moitos outros tipos de capacitores non poden abordar de forma tan económica.O seu rendemento real depende non só do valor de capacitancia, senón tamén da ESR, o manexo da corrente de ondulación, as condicións térmicas, a redución da tensión e a estabilidade química a longo prazo.Os electrolíticos de aluminio seguen dominando as funcións de filtrado de potencia e de alta capacitancia, mentres que os capacitores de tantalio ofrecen un tamaño compacto e un comportamento eléctrico estable cando as condicións de sobretensión son coidadosamente controladas.Os deseños modernos combinan cada vez máis electrolíticos con capacitores cerámicos para equilibrar o comportamento da impedancia en intervalos de frecuencia máis amplos e mellorar a estabilidade xeral do carril de alimentación.

Preguntas frecuentes [FAQ]

1. Por que os capacitores electrolíticos adoitan fallar debido ao estrés térmico en lugar da simple perda de capacidade?

A corrente de ondulación que flúe a través da ESR xera calor interna no interior do capacitor.A medida que aumenta a temperatura, a evaporación dos electrólitos e o envellecemento químico aceleran, o que aumenta aínda máis a ESR e crea aínda máis quecemento.Este ciclo de composición a miúdo convértese no mecanismo que limita a vida útil das fontes de alimentación, especialmente dentro de recintos cálidos cun fluxo de aire pobre.

2. Por que se considera a ESR unha característica útil e unha limitación de deseño nos circuítos de potencia?

ESR crea perda de enerxía e calor, pero tamén pode proporcionar amortiguamento que estabiliza algúns bucles de control do regulador.Un ESR moi baixo pode reducir a ondulación pero ás veces pode introducir oscilación se a compensación do regulador espera un determinado rango de ESR.Debido a isto, a ESR adoita tratarse como un parámetro de deseño controlado en lugar de simplemente un fallo para minimizar custe o que custe.

3. Por que os capacitores electrolíticos adoitan emparellarse con capacitores cerámicos nos raíles de alimentación?

Os electrolíticos manexan ben o almacenamento de enerxía a granel e os cambios de carga máis lentos, mentres que a cerámica responde moito máis rápido ao ruído de conmutación de alta frecuencia e aos picos de corrente agudos.Usar ambos xuntos crea unha resposta de frecuencia de baixa impedancia máis ampla, mellorando a estabilidade transitoria e reducindo o ruído ferroviario de forma máis eficaz que confiar só nun tipo de capacitor.

4. Como inflúe directamente a corrente de ondulación na vida útil do capacitor electrolítico?

A corrente de ondulación produce quecemento interno a través das perdas de ESR.A medida que aumenta a temperatura interna, a degradación dos electrólitos acelera, provocando unha deriva da capacitancia e un aumento da ESR co paso do tempo.Mesmo cando as clasificacións de tensión parecen seguras, a corrente de ondulación excesiva pode acurtar significativamente a vida útil se as condicións térmicas están mal controladas.

5. Por que os capacitores de tántalo requiren unha xestión máis estrita de sobretensións e arranques que os electrolíticos de aluminio?

Os capacitores de tantalio son máis sensibles á corrente de sobretensión e ao estrés de arranque.Os eventos de carga repentinos, a conexión en quente ou o exceso de subministración poden provocar unha avaría dieléctrica localizada que pode provocar fallos catastróficos.Os deseñadores adoitan reducir este risco usando circuítos de arranque suave, resistencia en serie, velocidades de rampla controladas e unha reducción de tensión conservadora.

6. Por que os capacitores electrolíticos poden comportarse de forma diferente despois de longos períodos de almacenamento?

A capa dieléctrica de óxido dentro dos capacitores electrolíticos pode degradarse lentamente cando se almacena sen tensión durante períodos prolongados.Cando se volve aplicar a enerxía de súpeto, a corrente de fuga pode aumentar inicialmente porque o dieléctrico require unha reforma parcial.A subida de tensión controlada con limitación de corrente a miúdo axuda a restaurar un funcionamento máis estable mentres reduce o estrés de arranque.
