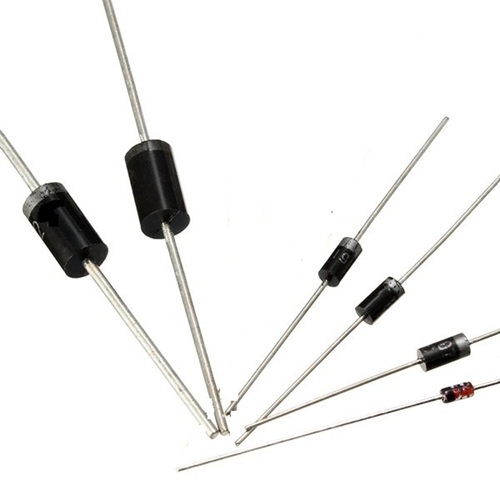

Explorando Diodos: Estructura, Características, Aplicacións

Os diodos son dispositivos de semicondutor construídos arredor dunha xunción PN que permiten que a corrente flúa principalmente nunha dirección. O seu comportamento depende da elección do material, dopaxe, polarización, estrutura da xunción, tipo de paquete e condicións de funcionamento. Este artigo explica a estructura do diodo, o comportamento da xunción, factores de selección, métodos de probas e aplicacións prácticas como rectificación, detección, regulación de tensión, analegamento, LEDs, diodos Schottky, diodos Zener e dispositivos de banda amplia.

Catálogo

Estructura do diodo e comportamento da xunción

Un diodo pode ser considerado como unha xunción PN deseñada deliberadamente que, baixo condicións de funcionamento típicas, tende a permitir que a corrente flúa nunha dirección mentres a resiste na outra.

Esa dirección non provén dunha porta mecánica; emana de como os portadores distribúen e como os campos eléctricos se establecen nun estado de equilibrio dentro do semicondutor.

No traballo diario de circuítos, é aínda máis intuitivo tratar o diodo como unha barreira de enerxía electrostática cuxa altura pode ser modificada por unha tensión aplicada, porque este enfoque xeralmente coincide cos resultados das medicións sobre a mesa.

Materiais e Dopaxe

Unha xunción PN comeza cun substrato de semicondutor; o silicio é común para dispositivos de uso xeral, mentres que outros materiais elixense cando os obxectivos de rendemento empuxan en direccións diferentes (velocidade, fuga, rango de temperatura, comportamento óptico).

A dopaxe é como se establece a poboación de portadores dominante, e tamén establece expectativas sobre como responderá a xunción unha vez que se aplique a polarización.

Detalles da rexión tipo P:

• Os dopantes aceptores crean unha alta concentración de buratos como portadores maioritarios, cunha presenza de electróns como portadores minoritarios.

Detalles da rexión tipo N:

• Os dopantes doadores crean unha alta concentración de electróns como portadores maioritarios, cunha presenza de buratos como portadores minoritarios.

Na práctica, a concentración de dopaxe e a xeometría da xunción actúan como botóns de sintonización que moldean o comportamento da caída directa, as tendencias de fuga inversa, o almacenamento de carga, a capacitancia, a velocidade de conmutación e as características de ruptura.

O traballo de deseño xera unha forma de facelo persoal: dúas partes poden compartir o mesmo símbolo esquemático pero comportarse de xeito notablemente diferente, e a diferenza adoita rastrexar un perfil de dopaxe que está "silenciosamente" realizando a maior parte da verdadeira enxeñaría.

Formación da xunción

Unha vez que as rexións tipo p e tipo n tocan, os portadores comezan a moverse a través da interface porque os gradientes de concentración non están equilibrados.

Difusión e recombinación de portadores a través da interface:

• Os electróns difúndenche desde o lado n cara ao lado p e recombínanse con buratos.

• Os buratos difúndenche desde o lado p cara ao lado n e recombínanse con electróns.

Esa recombinación deixa detrás átomos de dopante ionizado cerca da fronteira. Estes ións non se moven libremente, así que a súa carga queda como un fondo fixo.

Cargas iónicas fixas deixadas preto da interface:

• No lado n, permanecen ións doadores positivamente cargados.

• No lado p, permanecen ións aceptores negativamente cargados.

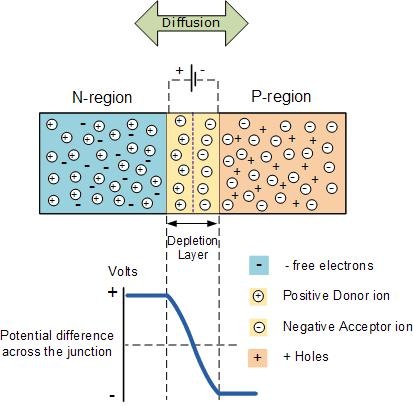

Que formas ten a rexión de depleción (tamén chamada rexión de carga espacial), unha área con relativamente poucos portadores móbiles.

Esta rexión establece un campo eléctrico interno e un potencial incorporado que empuxa cara atrás contra a difusión adicional.

Unha frustración recorrente, e tamén unha pista útil, durante a depuración no laboratorio é que comportamentos que parecen “inesperados” desde fóra (capacitancia dependente do sesgo, efectos de almacenamento de carga, recuperación lenta) frecuentemente teñen sentido unha vez que a rexión de depleción se considera como un obxecto eléctrico dinámico en vez dunha fronteira estática.

Sesgando a Xunción

O sesgo non simplemente cambia un díodo entre dous estados limpos; remodela a rexión de depleción e cambia como se inxectan, barre, almacenan e recombinan os portadores.

O sesgo directo coloca o ánodo a un potencial eléctrico superior ao cátodo. A barreira da xunción efectivamente redúcese e a rexión de depleción faise máis estreita.

A medida que a barreira se reduce, os portadores maioritarios son inxectados a través da xunción e convértense en portadores minoritarios no outro lado.

Direcións de inxección de portadores maioritarios baixo sesgo directo:

• Os electróns moven de n a p (e logo compórtanse como portadores minoritarios na rexión p).

• Os buratos moven de p a n (e logo compórtanse como portadores minoritarios na rexión n).

A medida que crece a inxección, a corrente do díodo aumenta drasticamente co voltaxe.

Durante a solución de problemas, esta pendente tende a provocar reaccións fortes: un "pequeno" desvío de voltaxe directa pode provocar un cambio de corrente sorprendentemente grande, que é por que un circuíto que parece estar pouco sesgado cara adiante pode acabar funcionando a unha temperatura máis alta do esperado unha vez que se acumulan as tolerancias e a deriva de temperatura.

O sesgo inverso coloca o cátodo a un potencial eléctrico superior ao ánodo. A rexión de depleción amplíase, a barreira efectiva aumenta e os portadores maioritarios son afastados da interface.

Un díodo ideal mostraría unha corrente de cero, pero as pezas reais amosan unha corrente de fuga inversa provocada por portadores minoritarios e xeración de portadores dentro da rexión de depleción.

A corrente de fuga pode parecer moi pequena a temperatura ambiente, pero a miúdo aumenta significativamente a temperaturas máis altas. En circuítos de alta impedancia e en ambientes cálidos, a fuga conséguese converter nun parámetro importante que debe considerarse coidado.

A un voltaxe inverso suficientemente alto, ocorre un colapso e a corrente inversa aumenta bruscamente. O mecanismo subxacente depende da estrutura e do dopaxe, con comportamentos de Zener e avalancha como categorías comúns.

O colapso non é intrínsecamente catastrófico: algúns díodos están construídos para funcionar alí, e incluso díodos “ordinarios” poden sobrevivir se o circuíto circundante limita a corrente dunha forma controlada.

Moitas fallas no laboratorio que parecen “o díodo morreu aleatoriamente no colapso” resultan ser máis predecibles cunha segunda mirada, a miúdo ligadas á falta de resistencia en serie, a unha ruta de potencia optimista, ou a limitación de corrente que existía sobre o papel pero non na montaxe real.

Terminais, Polaridade e Convencións de Corrente

O terminal do lado p chámase ánodo, e o terminal do lado n chámase cátodo.

A corrente convencional defínese para fluir do ánodo ao cátodo durante a condución directa, coincidindo coas convencións usadas en esquemas, folletos e configuracións típicas de medición.

Ao diagnosticar un circuíto, manter a disciplinar sobre a orientación ánodo/cátodo axuda a evitar unha fonte clásica de confusión: mezclar a dirección do fluxo de electróns coa dirección da corrente convencional e logo interpretar erroneamente as caídas de voltaxe esperadas.

Símbolos, Deseñadores de Réferencia e Marcas Físicas

Nos esquemas, o símbolo do díodo indica a dirección preferida do fluxo de corrente convencional.

Os deseñadores de referencia comúns inclúen:

• D

• VD

Nos paquetes físicos, o cátodo a miúdo está indicado cunha banda ou raiá.

Na prototipaxe e retraballo, é un hábito tranquilizador confirmar que a marca coincide coa orientación da pegada antes de aplicar potencia; esta rápida verificación pode previr horas de búsqueda dunha falla “mística” que resulta ser unha simple descoordinación de orientación, especialmente cando varios paquetes de díodos comparten contornos similares.

Un díodo é frecuentemente descrito como un elemento unidireccional, pero unha descrición máis fiel é un xunción controlada por campo cuxa rexión de depleción e dinámicas de portadores evolucionan continuamente co sesgo, temperatura e tempo.

As decisións de deseño tenden a saír máis claras cando se analiza o díodo en termos de ancho de depleción, niveis de inxección, almacenamento de carga e mecanismos de colapso en vez de como unha abstracción puramente binaria que condúe ou bloquea.

Esta mentalidade convértese especialmente persuasiva en conmutación de alta velocidade, estrés de alta tensión e operación a alta temperatura, onde o estado interno da xunción pode dominar silenciosamente o que o resto do circuíto experimenta.

Identificación de Diodos e Materiais Semiconductores Modernos

Os diodos teñen máis sentido cando se consideran como un pequeno sistema en lugar de un único símbolo nun esquema. A xunción establece a curva I-V básica, pero o paquete e o disposición circundante a miúdo deciden se ese comportamento sobrevive ao contacto con montaxes reais. Nos deseños de conmutación e potencia, o rendimiento a miúdo está condicionado, a veces de forma incómoda, por límites térmicos, indutancia parásita e capacitancia parásita. Un proceso de selección que tende a funcionar é mapear as necesidades eléctricas a restricións físicas, e só entón reducir a opción por plataforma de material.

• Requisitos eléctricos: tensión inversa, corrente media/pico, frecuencia de conmutación, perda permitida

• Realidade mecánica: estilo de paquete, método de montaxe, camiño de refrixeración, cobre da placa e fluxo de aire

• Sistema de materiais: Si, Ge, SiC, GaN

Reconocimiento de Paquetes

Paquetes pequenos compórtanse ben ata que non o fan, normalmente cando a temperatura ambiente sobe ou as suposicións de fluxo de aire se volven optimistas. Os corpos de vidro axial e pequenos plásticos son comúns en traballos de baixa potencia e sinal porque son fáciles de colocar e pouco custosos, pero a súa calor saíxa principalmente a través dos terminais e nas trazas de PCB. Ese enfoque parece sinxelo cunha corrente moderada, para despois converterse gradualmente nunha restrición cando o ciclo de traballo aumenta, o cobre é fino ou a placa está preto de outros compoñentes quentes.

Os paquetes de montaxe sobre superficie acurtan os terminais e reducen a área do bucle, o que normalmente mellora o comportamento de conmutación a alta velocidade. A historia térmica tamén cambia: a calor propagándose a través dos vertedoiros de cobre fai que a PCB forme parte da solución de refrixeración, o que pode ser tranquilizador cando a disposición é xenerosa e algo estresante cando o deseño está restrinxido en espazo. En outras palabras, os SMD a miúdo trasladan o control térmico do compoñente á placa, e iso pode ser un intercambio benvido ou unha dor de cabeza inesperada dependendo do apilamento e do orzamento de cobre.

Os formatos de estud, atornillado e módulo aparecen cando o manexo de corrente se converte nun exercicio de eliminación de calor. Estes paquetes proporcionan unha interface térmica máis repetible a un chasis ou placa fría, e recompensan a mecánica disciplinada. Non é inusual ver que un gran diodo sobre o papel funcione a temperaturas máis altas do esperado porque a superficie de montaxe non está lo bastante plana, o par de apertado varía entre montaxes ou o material da interface térmica aplícase de maneira inconsistente. Eses detalles rara vez aparecen en discusións centradas no esquema, pero a miúdo deciden o comportamento no campo e a deriva a longo prazo.

Agrupacións de paquetes comúns utilizadas na práctica:

• Vidro axial

• Pequeno plástico (a través do orificio)

• SMD (varios sen terminais/con terminais)

• Stud/atornillado, módulos de potencia

Unha vez que di/dt e dv/dt aumentan, a indutancia do paquete e a capacitancia da xunción deixan de ser detalles de fondo e comezan a manifestarse como sobrevoltaxes, oscilacións e perdas de conmutación adicionais. As pezas SMD reducen a indutancia do terminal, o que pode suavizar formas de onda, pero tamén traen compensacións como un maior control de creepage/distanciamento a voltaxes máis altas e unha maior dependencia do deseño térmico da PCB.

Nos conversores rápidos, o diodo que "ganha" é frecuentemente aquel que ten a menor perda combinada na disposición montada, non aquel que ten a mellor aparencia ao comparar só a caída directa nun único punto de corrente. Esa realización pode ser levemente frustrante durante a selección de pezas, pero tende a producir un comportamento EMI máis tranquilo e menos sorpresas na fase final.

Elección de Materiais

Diferentes materiais semiconductores cambian a forma en que un diodo manexa tensión, corrente, velocidade de conmutación, temperatura e perda de potencia. A función básica do diodo pode parecer similar entre materiais, pero o comportamento eléctrico pode cambiar significativamente unha vez que aumentan a frecuencia de operación, o estrés térmico ou a densidade de potencia. O germanio, silicio, GaN e SiC aportan cada un diferentes fortalezas e limitacións, razón pola cal a selección de materiais a miúdo converteuse nun equilibrio entre eficiencia, rendimiento térmico, comportamiento de conmutación, fiabilidade e complexidade do sistema. A comparación a continuación destaca o rango típico de tensión directa e as características prácticas comúnmente asociadas con cada plataforma de material.

Material	Tensión Directa Típica	Características Clave
Germanio (Ge)	~0.3V	Baixa caída de tensión directa, pero maior corrente de fuga. Empregado en aplicacións de sinal específicas.
Silicio (Si)	~0.7V	O material máis común e rentable para diodos e transistores de uso xeral.
Nitruro de Galiño (GaN)	~1.0V - 3.0V+	Excelente para aplicacións de alta frecuencia (por exemplo, cargadores rápidos, amplificadores de RF). Alta eficiencia.
Carburo de Silicio (SiC)	~2.5V - 3.5V+	Ideal para aplicacións de alta potencia, alta tensión e alta temperatura (por exemplo, vehículos eléctricos, inversores solares).

• Germanio

Os diodos de xermanio amosan a miúdo unha caída en directo máis baixa (aproximadamente 0.3 V a correntes modestas), o que pode resultar satisfactorio en traballos de sinal débil preto do limiar de condución. A compensación é unha maior corrente de fuga e unha maior sensibilidade á temperatura. En nodos de alta impedancia ou en ambientes cálidos, esa fuga pode influír silenciosamente nas medicións, distorsionar limiares ou introducir compensacións que son difíciles de “ver” ata as probas finais.

Esta é unha razón pola que os dispositivos de xermanio permanecen limitados a aplicacións de nicho. Poden resolver problemas analóxicos específicos de forma eficaz, pero a deriva da temperatura, a estabilidade do sesgo e o comportamento da fuga deben ser controlados coidadosamente.

• Silicio

O silicio segue sendo a opción predeterminada ampla porque é estable, económico e normalmente presenta unha fuga moito máis baixa que o xermanio. A caída en directo cítase a miúdo arredor de 0.7 V a corrente moderada, pero os circuítos reais revelan canto se move ese número coa densidade de corrente, a temperatura e a elección da estrutura. Mesmo dentro dos “diodos de silicio”, o comportamento difire notablemente entre as familias estándar PN, Schottky e PN rápidas/ultrafráxiles.

O que o silicio ofrece na enxeñaría diaria é previsibilidade a través dun amplo rango operativo e un profundo ecosistema de opcións de embalaxe e historia de fiabilidade. No traballo de produción, esa previsibilidade a miúdo resulta máis reconfortante que perseguir un pequeno borda teórica de eficiencia que pode desaparecer unha vez que o deseño e a acumulación térmica se converten en realidade.

• Dispositivos de Banda Ancha (SiC, GaN)

Os dispositivos de banda ancha elevan os límites prácticos en voltaxe, temperatura e velocidade de conmutación. Bandas de frecuencia máis amplas e campos eléctricos críticos máis altos permiten rexións de deriva máis estreitas para unha dada voltaxe de bloqueo, o que reduce a perda de condución e soporta unha conmutación máis rápida cunha menor carga almacenada.

O impacto non se limita ao propio dispositivo. Os bordes de conmutación volven ser máis pronunciados, o que incita a cambios en dimensionamento magnético, estratexia térmica e control de EMI. As partes de banda ancha poden producir unha eficiencia e densidade impresionantes, pero tamén tendemos a expor xeometrías de bucle inexactas, estratexias de amortiguación débiles ou control frouxo do ruído de rebote e modo común. Cando a disciplina de deseño circundante se adapta á capacidade do dispositivo, os resultados poden parecercase a unha tarefa sen esforzo; cando non é así, as formas de onda proporcionan retroalimentación inmediata e humillante.

GaN vs. SiC na Práctica

• GaN: Unha Opción Forte Cando a Pérdida de Conmutación Establece o Limite

O GaN escóllese a miúdo en escenarios de conmutación de alta frecuencia onde a baixa capacitancia e o rápido comportamento de recuperación reducen a perda de conmutación. Nos cálculos prácticos, o GaN tende a recompensar os deseños que manteñen a inductancia do bucle baixa e o dv/dt controlado, xa que a conmutación non intencionada e a EMI poderían aparecer rapidamente doutro xeito.

Exemplos de aplicación comúns: cargadores rápidos, etapas de conversión DC/DC de alta densidade, etapas de potencia RF seleccionadas

Cando se executa de maneira limpa, o GaN permite un menor tamaño magnético e unha maior densidade de potencia. Cando se executa sen coidado, pode parecer “temperamental”, a pesar de que a causa raíz adoita ser parasitas e deseño en lugar da física do dispositivo. Esa distinción é importante porque cambia o que hai que corrixir: geometría de cobre e amortiguación, non un cambio aleatorio de pezas.

• SiC: Unha Opción Confortable Cando o Margen de Voltaxe, Potencia e Temperatura Impulsa o Deseño

O SiC é frecuentemente preferido en conversións de alta voltaxe e alta potencia—lugares onde o estrés eléctrico e a temperatura non son cortes. Aporta unha alta resistencia á ruptura, un sólido comportamento a altas temperaturas e unha reputación de robustez en ambientes de potencia extremos. Nos sistemas implantados, o SiC a miúdo alivia a presión térmica e mellora a eficiencia a maior tensión, pero tamén pode redirixir a atención á coordinación do illamento, ao creep/clearance e ao comportamento de picos.

Exemplos de aplicacións comúns: inversores de tracción de VE, cargadores a bordo, inversores solares

Os equipos de deseño que tratan o SiC como un substituto do silicio a miúdo pasan por alto onde brilla: o comportamento a nivel de sistema baixo un intenso estrés eléctrico, non meramente unha actualización de compoñente uno a uno.

Un Fluxo de Traballo Práctico de Reconocimiento e Selección

Comeza por anotar os límites operativos dunha maneira que esixa realismo. Define a máxima voltaxe inversa con marxe, a corrente continua e de picado, a perda aceptable, a frecuencia de conmutación e o ambiente térmico real (rango ambiente, fluxo de aire, fontes de calor cercanas). Desde alí, selecciona un paquete que coincida co camiño de refrigeración mecánica que realmente tes, non co que desexarías ter.

Logo elixe a plataforma de material e a familia de diodos que mellor se adapte ao equilibrio de perdas e ao comportamento de conmutación que podes soportar.

Opciones de familias de diodos comúnmente avaliadas: PN estándar, PN rápidas/ultrafráxiles, Schottky, Schottky SiC, solucións baseadas en GaN

O traballo de banco revela frecuentemente a desaxeitación entre as tarifas nominais e a realidade montada: os anacos provocados pola indutancia do deseño, o aumento de temperatura dominado pelos detalles de montaxe, e a perda de conmutación modelada polas capacitancias parásitas. Unha práctica de medición que tende a resultar efectiva é comprobar o sobreelectrado no diodo, estimar a temperatura do xunto utilizando a temperatura da caixa máis as suposicións de resistencia térmica, e iterar cambios de amortiguación ou deseño antes de concluir que a elección do dispositivo foi incorrecta.

Este estilo de validación normalmente alcanza unha solución estable máis rápido que ciclar entre múltiples pezas mentres deixamos a implementación física sen cambios.

A elección de materiais raramente se comporta como unha optimización illada. Escoller Si, Ge, SiC, ou GaN compromete efectivamente o deseño a un réxime de velocidade de conmutación, a un perfil EMI, un plan térmico, e un estilo de implementación mecánica. Moitos equipos exitosos descubren que o maior paso adiante non é adoptar o material máis novo, senón escoller a plataforma que se adapta á súa capacidade de controlar as parásitas, verificar as térmicas con probas creíbles, e manter a fabricación consistente.

As pezas de banda ancha poden producir resultados excelentes, pero o beneficio aparece máis claramente cando todo o proceso de deseño, disciplina de deseño, práctica de medición e repetibilidade da construción está listo para apoiar o que eses dispositivos demandarán.

Características do Diodo

Seleccionar un diodo tende a ir mellor cando a folla de datos se trata como un conxunto de límites que deben sobrevivir a formas de onda reais, fluxo de calor real na placa de circuíto impreso, e tolerancias reais, en vez de como unha lista de valores típicos que parecen confortables sobre o papel. Moitas sorpresas de deseño aparecen na primeira posta en marcha porque o diodo é simultaneamente un dispositivo eléctrico e unha carga térmica, e eses dous aspectos empúxanse uns a outros de maneiras que son fáciles de subestimar durante os cálculos na mesa. Una mentalidade que aforra tempo máis tarde é asumir que as medicións iniciais parecerán máis severas que os números neat e promedio que computaches, e logo escoller e validar en consecuencia.

O Corrente de Avance Suele Colapsar Nun Orzamento Térmico

A corrente de avance máxima (IF) lémbrase con máis verdade cando se interpreta como un teito de calefacción atado a un paquete particular e condición de proba, non como unha promesa eléctrica independente. A perda por condución de avance comúnmente aproxímase como:

Pcond ≈ IF × VF

En moitas aplicacións de conmutación ou pulsadas, a disipación total do diodo non se limita só á condución; a conmutación e a forma de onda poden engadir potencia que o esquemático non “amosa.” A estimación da temperatura do xunto tipicamente seguiu:

Tj ≈ Ta + (Ptotal × RθJA)

Ta reflicte o ambiente ao redor do dispositivo, e RθJA varía dramaticamente coas eleccións de paquete, área de cobre, fluxo de aire, costura de vía, e como a parte está montada mecánicamente. O mesmo número de parte pode comportarse educadamente nun deseño aberto cun amplo cobre e logo funcionar incómodamente quente tras un paso de colocación densa, un resultado que pode parecer injusto ata que recordes que o camiño térmico é efectivamente parte do circuíto. Ao tomar decisións iniciais, a miúdo parece máis fundamentado comezar a partir dun aumento de temperatura permitido (o teu margue térmico) e calcular cara atrás unha corrente en estado estable que comezar a partir do IF principal e esperar que a placa se encargue diso.

A tensión de avance (VF) cambia coa corrente, temperatura, e densidade de corrente, polo que tratalo como unha constante fixa é onde moitas estimacións de perda se desvían silenciosamente. O familiar “0.7 V” é maiormente un atallo mental para un diodo PN de silicio de pequeno sinal a unha corrente moderada; non é un ancla universal.

A correntes máis altas, VF normalmente aumenta, o que significa que a perda por condución pode escalar máis rápido do que suxire unha estimación inicial. A temperaturas máis altas, VF para diodos PN de silicio a miúdo diminúe, o que pode empuxar o reparto de corrente en camiños en paralelo de maneiras que parecen contraintuitivas cando esperabas unha división estable.

Un enfoque máis constante é tratar VF como un rango limitado en lugar de un único valor bonito. Se te importa a disipación predecible, usar o peor caso de VF a partir das curvas da folla de datos na corrente e temperatura do xunto/ambiente pretende dar menos sorpresas térmicas desagradables que confiar nun número típico.

O pulo inicial no arranque, a carga capacitiva e o retroceso indutivo crean rutineiramente picos curtos de avance que non aparecen nos cálculos de corrente en estado estable. Os diodos tendem a tolerar estos eventos cando dúas realidades se alinean: o pico de sobrecarga está dentro do envoltorio de sobrecarga especificado, e o calafateo durante o tempo permanece dentro do que o paquete e a PCB poden liberar.

Condicións a comprobar:

• A corrente de pico de sobrecarga permanece dentro do IFSM (clasificación de sobrecarga non repetitiva).

• O calefacción promedio e RMS permanecen dentro do envoltorio térmico para o tren de pulsos real.

Un hábito que reduce os misterios de campo é comparar a largura do pulso, a taxa de repetición e a enerxía cos orientadores de sobretensión da ficha técnica en vez de asumir que son breves, así que non importa. Os pulsos breves aínda inxectan calor na unión, e os pulsos repetidos poden acumular temperatura máis rápido do que se espera, especialmente cando o fluxo de aire é modesto ou a placa está térmicamente illada.

A tensión de polaridade inversa debería seguir picos reais, non só raíles nominais.

A tensión máxima repetitiva de polaridade inversa (VRRM) é máis convincente cando se elixe contra a peor tensión inversa creíble, incluíndo os anelamentos, transitorios indutivos e os picos de bordes rápidos, en vez de contra o valor calmado e nominal do raíl. Nas montaxes reais, a tensión inversa estable pode ser unha pequena fracción do verdadeiro pico porque a inductancia parasitaria e os bordes de conmutación fabrican picos con gusto.

Fontes que frecuentemente inflan picos inversos:

• Inductancia do cable.

• Inductancia de fuga do transformador.

• Bobinas de relé e outras cargas indutivas.

• Bordes de conmutación rápidos interactuando con inductancia e capacitancia estranhas.

Moitos deseños comezan cun marxe de tensión conservador, a miúdo ao redor do dobre da peor tensión inversa estable, e máis adiante refinan a selección usando medicións e información detallada da ficha técnica.

Artigos que se revisan comúnmente durante esa refinación:

• Clasificacións de tensión transitoria.

• Comportamento de avalanche ou sobretensión.

• Ondas medidas capturadas cun sondeo apropiado.

Máis marxe en VRRM non só se trata de evitar a ruptura; tamén tende a facer o deseño menos sensible a picos inducidos por disposición e acumulación de tolerancias. Ese colchón extra pode reducir a fricción emocional do arranque porque pasas menos tempo discutindo con formas de onda que técnicamente só están permitidas na simulación.

Os picos inversos son frecuentemente subestimados porque os instrumentos lentos nunca os informan, e mesmo un osciloscopio pode disfrazalos se a banda ancha é limitada ou o sondeo introduce o seu propio anelado. Cando un diodo está cerca dun inductor ou un nodo de conmutación, é prudente asumir que a primeira captura do osciloscopio revelará un contido de frecuencia máis alta do que a simulación suxeriu, logo elixir VRRM e opcións de amortiguación/detención con esa realidade en mente. No laboratorio, a configuración de medición a miúdo decide se un pico parece "xestionable" ou "misterioso", polo que paga a pena tratar o sondeo como parte do experimento—non como un observador neutral.

Comportamento de conmutación.

A baixa frecuencia, moitos diodos parecen intercambiables. A medida que as taxas de transición aumentan, os diferenciadores que comezan a dominar están ligados ao almacenamento de carga e ás parasitas, e aparecen como perda, picos e ruido que poden ser sorprendentemente teimosos.

Diferenciadores de alta velocidade:

• Comportamento de recuperación inversa.

• Capacitancia da unión.

• Interacción con impedancias circundantes que converte o comportamento do dispositivo en EMI e anelados.

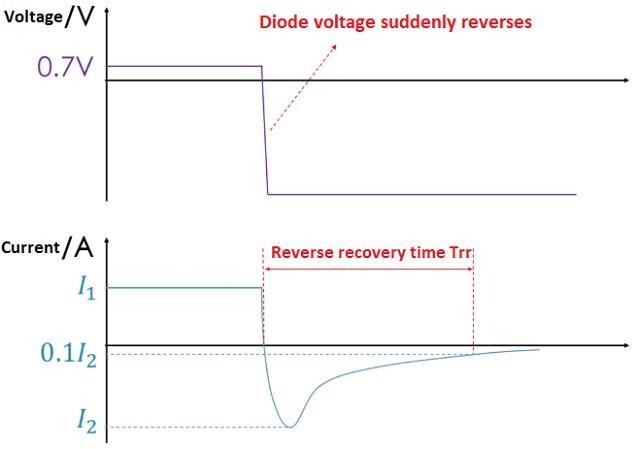

Os diodos PN estándar almacenan carga durante a conmutación directa, e cando están polarizados inversamente, esa carga debe ser eliminada, creando a corrente de recuperación inversa. Esa corrente pode traducirse en disipación extra e tamén pode excitar a inductancia estranha, producindo picos que parecen "relacionados coa disposición" incluso cando a física do diodo é a causa raíz.

Consecuencias típicas da recuperación inversa:

• Maior perda de conmutación.

• Picos de tensión sobre a inductancia estranha.

• Peor comportamento de EMI.

Os diodos de recuperación rápida reducen a carga almacenada. Os diodos Schottky evitan en gran medida a clásica recuperación inversa de portadores minoritarios, pero esa vantaxe adoita acompañarse dunha maior fuga e, en moitas familias de Schottky de silicio, dunha menor capacidade de tensión inversa. Os diodos SiC son frecuentemente elixidos en etapas de maior tensión e maior frecuencia porque combinan unha forte capacidade de tensión cun comportamento de recuperación limpa, o que pode facer que a eficiencia e as formas de onda de conmutación sexan máis fáciles de xestionar.

Un mellor comportamento de recuperación a miúdo reduce a agresividade que debe ter a detención. Unha boa disposición segue a ser importante, pero unha recuperación máis limpa pode facer que o traballo de conformidade e o ajuste térmico se sinta menos como loitar.

Mesmo cando as clasificacións de tensión DC directa e inversa parecen confortables, a capacitancia da unión pode cargar un nodo a alta frecuencia de maneiras que son fáciles de pasar por alto durante a revisión do esquema. Cj pode ralentizar as transicións, inxectar corrente de desprazamento en nodos sensibles e resoar coa inductancia do lazo.

Efectos comúns impulsados por Cj:

• Transicións de bordes máis lentas.

• Corrente de desprazamento a nodos cercanos.

• Resonancias coa inductancia que aparecen como anelados.

Debido a iso, as curvas de capacitancia na ficha técnica a miúdo merecen a mesma atención que lle darías ás curvas de recuperación. No traballo de banco, Cj é un motivo frecuente polo que un diodo parece silencioso mentres que outro fai que o conversor se sinta sensible ou máis difícil de estabilizar, e esa diferenza pode notarse moito antes de que se explique de forma clara.

A curva I–V exponencial significa que pequenos cambios en VF poden influír moito na corrente

A relación I–V dun diodo é exponencial, así que cambios modestos en VF poden provocar grandes cambios na corrente. Esta non linealidade volve moi visible cando o diodo se utiliza como un clamor ou elemento de dirección en vez de como un simple rectificador.

Aplicacións onde esta non linealidade aparece rapidamente:

• Circuítos de clamping

• Aplicacións OR-ing

• Deslocamento de nivel

• Dirección de corrente

A deriva térmica e a dispersión do proceso poden mover VF o suficientemente para alterar materialmente a corrente, o que explica por que as curvas "típicas" constrúen intuición pero non proporcionan moita tranquilidade cando necesitas un límite previsible. Se o diodo está a protexer un circuíto caro, deseñar arredor de curvas de peor caso tende a sentirse máis disciplinado que apostar pola conducta típica.

Os cambios de temperatura afectan a múltiples comportamentos do diodo á vez, e eses cambios non sempre "ajudan" na mesma dirección. Como resultado, un control a temperatura ambiente pode parecer limpo mentres que un test na caixa cálida descubra a restrición real.

Os cambios inducidos por temperatura normalmente inclúen:

• Comportamento de VF (a miúdo diminúe coa temperatura para o silicio PN)

• Corrente de fuga (a miúdo aumenta fortemente coa temperatura)

• Limitacións de operación seguras que se estreitan porque o Gradiente térmico ten menos espazo para respirar

Moitos problemas teimosos de diodos son provocados por temperaturas, aparecendo só despois de que a placa se ha empapado, a caixa se quentou, ou o ambiente simplemente está quente. Contabilizar esas condicións cedo reduce as posibilidades de que un prototipo se comporte perfectamente na mesa e mal nun escenario realista.

Escolas de Material e Familia

O silicio segue sendo popular en deseños de propósito xeral porque tende a ofrecer baixa fuga e comportamento robusto en temperaturas e tensións operativas comúns. As pezas de xermanio normalmente exhiben maior fuga á mesma temperatura, o que as fai menos atractivas en moitos deseños modernos agás para necesidades de nicho.

Un mapa rápido de familias comúns:

• Schottky: baixa VF a tensións moderadas e rápido comportamento, a miúdo emparellado con maior fuga e VRRM limitado en moitas familias.

• SiC: forte capacidade de alta tensión e conmutación limpa, a miúdo con VF máis alto a baixa corrente que o Schottky de silicio.

• Fast PN: un terreo intermedio cando o custo/dispoñibilidade dirixe a decisión, co comportamento de recuperación que aínda necesita verificación.

Unha perspectiva de selección que moitos equipos atopan tranquilizadora é decidir cedo que restrición é máis probable que domine a túa iteración de deseño: estás limitado por perda/temperatura ou estás limitado por ruído/oscilación? Esa formulación tende a guiarte cara á familia de diodos correcta máis rapidamente que obsesionarse cun único parámetro destacado.

Identificación de Polaridade

A banda do cátodo é normalmente a pista visual máis rápida, pero as marcas varían entre paquetes, orientación de cinta, bobinas e provedores, e a ambigüidade tende a aparecer exactamente cando estás canso ou movéndote rapidamente. Cando un erro de polaridade custaría un prototipo, desperdiciaría tempo de depuración ou crearía un modo de falla confuso, un control rápido de DMM en modo de proba de diodo é unha forma de baixo esforzo para reducir ese risco.

O que un control rápido en modo diodo normalmente mostra:

• Dirección normal: un VF plausible

• Dirección inversa: OL ou unha lectura moito máis alta

Este pequeno paso prevén unha parte desproporcionada dos problemas iniciais de postos de traballo, especialmente cando as pezas foron recolocadas, colocadas a man ou substituídas durante a adquisición.

Un fluxo de traballo que a miúdo sobrevive á primeira construción da placa

1) Define tensiones inversas estables e transitorias, logo elixe VRRM con marxe baseado en picos medidos ou modelados realisticamente.

2) Estima a perda de condución e conmutación, logo verifica Tj usando datos térmicos do paquete e as condicións de arrefriado reais da placa (cobre, fluxo de aire, densidade de colocación).

3) Elixe a familia de diodos baseada na velocidade de conmutación e comportamento EMI, non só en VF.

4) Valida usando formas de onda de banco a temperatura; preto dos nós de conmutación, espera que a primeira captura do osciloscopio exporra tensión relacionada co borde que parecía menor na análise inicial.

5) Bloquea a elección só despois de que o deseño e a realidade térmica estén representados, porque o paquete e o cobre determinan frecuentemente o resultado máis que o esquema suxire.

Métodos Prácticos para Probar Diodos

Un test de diodo rara vez ten éxito perseguindo un número perfecto; ten éxito ao confirmar a direccionalidade, detectar modos de fallo obvios e recoñecer cando o circuíto circundante está distorsionando a lectura. Un DMM en modo diodo é normalmente a verificación de campo máis rápida porque aplica unha corrente controlada pequena e informa da caída directa, pero a lectura faise moito máis significativa cando se ten en conta o contexto: tipo de diodo, rango de corrente esperado e se o dispositivo se mide en circuíto ou illado. Cando o síntoma e o medidor non coinciden, é a configuración do medidor a que a miúdo necesita ser máis deliberada, non a súa paciencia.

Usando un DMM en Modo Diodo

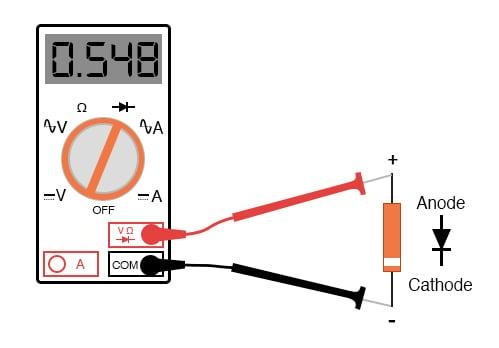

Coloca a sonda vermella no ánodo e a sonda negra no cátodo. Un diodo de silicio saúdo comúnmente lee arredor de 0.55–0.85 V, co valor exacto dependente da corrente de test do DMM e da estrutura do diodo. Os dispositivos de xermanio a miúdo leen máis baixo, arredor de 0.2–0.35 V.

Inversa as sondas. Un diodo saúdo normalmente mostra OL, unha lectura moi alta, ou sen indicación de conducción. En resolución de problemas, o patrón de conducir dunha forma e bloquear doutro xeito a miúdo resulta máis convincente que o número directo exacto.

Se o diodo lê preto de 0 V en ambas as direccións, está efectivamente en curto; isto a miúdo segue a eventos de sobrecarga, polaridade inversa ou tensión de picos.

Se lee OL en ambas as direccións, pode estar aberto, cravado internamente, mal soldado, ou simplemente non estar sendo alimentado con suficiente intensidade pelo medidor para polarización directa (un escenario que se presenta con algúns LEDs, certos compoñentes Schottky dependendo do comportamento do medidor, e cadeas de diodos en serie).

Tamén vale a pena manter unha restrición emocional aquí: un VF ligeramente incorrecto non significa automáticamente que a parte estea rota. Moitos diodos en funcionamento leen máis alto cando están fríos, máis baixo cando están quentes e cambian coas correntes de test do DMM. Se a direccionalidade coincide e o VF é plausible para a familia de diodos, iso a miúdo é suficiente para un primeiro paso de resolución de problemas.

Por que as Lecturas en Circuíto Poden Enganar

As probas en circuíto poden mentir porque a corrente do DMM pode viaxar a través de compoñentes paralelos en vez do diodo obxectivo. Os camiños alternativos a miúdo inclúen resistores, outros diodos, xuncos de transistores e estruturas de protección de entrada de IC. O resultado pode parecer convincentemente normal incluso se o diodo en proba está aberto, ou pode mostrar conducción en ambas as direccións mesmo se o diodo está ben.

Os casos que máis tempo consumen tendem a involucrar raíles e líneas de sinal conectadas a ICs, onde os diodos de protección internos poden limitar a corrente do medidor e imitar unha caída que non esperabas.

Para aumentar a confianza, levanta un terminal ou illar doutra forma o diodo da rede circundante. Levantar un único terminal normalmente é suficiente; é máis rápido que a retirada completa, é máis amable cos pads e evita a depuración prolongada baseada en camiños de conducción fantasma.

Un fluxo de traballo que a miúdo parece eficiente é:

• Probar en circuíto primeiro como triaxe.

• Se é ambiguo, illar un terminal e repetir a proba.

Este hábito de dous pasos aforra tempo mentres sigue converxendo nunha conclusión que podes respaldar.

Diodos Especiais

Diodos Schottky

Os diodos Schottky a miúdo leen arredor de 0.15–0.45 V, polo que un número que parece demasiado baixo pode ser completamente lexítimo. Son amplamente utilizados en fontes de alimentación e rectificación de alta velocidade porque a perda directa pode ser máis baixa.

Unha advertencia práctica: os Schottky poden degradar desenvolvendo unha maior fuga antes de fallar como un curto obvio. Un test básico de DMM pode seguir parecendo aceptable mentres que o circuíto non se comporta correctamente baixo tensión. Se os síntomas suxiren fuga (drenaxe de espera inesperada, raíles que caen, partes que se calientan en idle), unha verificación de fuga inversa utilizando unha fonte de CC e un resistor en serie pode revelar o que o modo diodo pode non.

LEDs

As caídas de tensión en marcha dos LEDs son máis altas que as dos diodos de silicio estándar: o vermello está a miúdo arredor de 1.8 V, mentres que o azul/branco pode exceder 3 V. Algunhas DMM non proporcionan suficiente voltaxe de compliance en modo diodo para polarizar en directo certos LEDs, polo que o medidor pode mostrar OL mesmo cando o LED está saúdo.

Para a verificación de LEDs, unha fonte limitada de corrente (unha pequena fonte máis un resistor) a miúdo proporciona unha resposta máis clara que confiar só no modo diodo, e reduce a posibilidade de sobrecarga accidental durante as probas.

Diodos Zener

Nun DMM, un Zener normalmente parece un diodo normal na dirección directa. O comportamento definitorio é a tensión de ruptura inversa (Vz), que a maioría dos modos de diodo do DMM non poden alcanzar.

Para verificar a acción do Zener, utilice unha fonte de CC e un resistor en serie, polarice inversamente o Zener e mida a tensión a través del. Elixe o resistor para manter a corrente dentro dun rango seguro. Isto alínea o teste co comportamento da parte en circuítos reais e evita a falsa comodidade dunha verificación só directa.

LEDs IR

Os LEDs IR a miúdo non brillan visiblemente. A cámara do teléfono a miúdo pode detectar a emisión como unha luz frouxa cando o LED está polarizado en directo, o que se converte nun paso de confirmación conveniente cando a lectura do DMM é inconclusiva ou cando desexa verificar que o dispositivo está emitindo en vez de simplemente conducindo.

Superando o Pasar/Fallar

Un bo test de diodos responde a tres preguntas: conduce na dirección prevista, bloquea en reversa baixo as condicións de proba, e o comportamento coincide co tipo de diodo utilizado nese circuíto. O número de caída en directo a miúdo é mellor tratado como unha pegada que suporta unha hipótese, non como unha auditoría estricta de especificacións.

Na solución de problemas, lecturas ambiguas a miúdo sinalan camiños en paralelo no circuíto ou un desaxuste entre o método de proba e a familia de diodos. Cando os resultados do metro e os síntomas do circuíto confliten, a miúdo é máis sabio confiar nos síntomas e actualizar a proba: illar un terminal, aplicar unha corrente controlada, ou verificar a ruptura Zener cun subministro. Este enfoque reduce o traballo adicional e axuda a evitar a substitución de pezas funcionais mentres a falla real permanece sen tocar.

Funcións do Diodo e Aplicacións no Mundo Real

Un diodo gaña a súa reputación pola condución direccional, e sen embargo, os circuítos reais raramente se comportan como un “elemento de unha soa dirección” limpo. Esa asimetría convértese nunha alavanca práctica para dar forma a formas de onda, guiando a enerxía onde é benvida e desanimándoa onde causa problemas. No traballo de deseño do día a día, é difícil non desenvolver un san respecto polo diodo como un interruptor non lineal cuxo descenso en directo, capacitancia de unión, recuperación en reversa, fuga e deriva de temperatura deixan pegadas visibles no comportamento do sistema. Tratar esas características non ideais como elementos de deseño de primeira clase tende a reducir sorpresas na etapa tardía no banco.

Detección de Envolventes en Receptores AM

Na recepción AM, o diodo é comúnmente utilizado para a rectificación de pico/envolvente. Ao suprimir a polaridade negativa do portador RF, a envolvente de modulación convértese dispoñible como un voltaxe semellante a banda base na saída do detector. Una rede RC que a continuación suaviza o RF rectificado, intercambiando a ondulación residual contra a capacidade de seguir a dinámica de audio real.

Escollendo unha Constante de Tiempo RC Mentres se Preserva o Detalle Audible

O valor RC acaba vivindo nun rango estreito, impulsado pola práctica, porque ten que satisfacer dous comportamentos opostos á vez: manter carga entre picos RF, e ao mesmo tempo soltar rapidamente para rastrexar a envolvente.

Obxectivos de RC que tendan a funcionar en detectores de envolvente AM convencionais:

• RC moito maior que o período do portador, de modo que o condensador non se descargue significativamente entre os picos RF.

• RC moito máis curto que as variacións de envolvente máis rápidas de interese, de modo que a saída poida seguir os cambios de audio.

Cando RC se sesga demasiado pequeno, a saída do detector leva unha excesiva ondulación RF; despois da amplificación, o resultado a miúdo aparece como granulado ou ruidoso, e a traza do osciloscopio normalmente parece inquieta. Cando RC se sesga demasiado grande, o condensador afíxxase aos picos; o detector logo falla en seguir o movemento rápido descendente da envolvente, producindo un recorte diagonal que os oíntes a miúdo describen como ataques amordazados e claridade reducida. Un enfoque común de sintonización comeza coa frecuencia do portador e a frecuencia de audio máis alta requirida, seguido do axuste de RC mentres se controla a distorsión nun osciloscopio e se monitorizan os cambios na claridade do discurso ou na resposta da percusión.

Comportamentos Non Ideais de Diodos que se Mostran nos Resultados de Detección

O descenso en directo e a capacitancia da unión inflúen rutineiramente no rendemento do detector de envolvente de xeitos que son fáciles de subestimar ata que están involucradas señales débiles. A baixas amplitudes RF, a tensión en directo comportase como un limiar de detección efectivo, polo que a sensibilidade cae antes do que a intuición suxire. Esa é unha das razóns polas que os diodos de señal pequena e os diodos Schottky son frecuentemente elixidos para a detección de AM de sinais débiles: o circuíto simplemente “desperta” antes.

A capacitancia da unión tamén pode influír no circuíto sintonizado, diminuíndo Q ou cambiando a resonancia e reducíndoa selectividade silenciosamente. Se o detector está conectado sen amortecemento, ou se se reubica durante a disposición, a resposta do frontal pode moverse o suficiente como para ser medible. Unha mentalidade que tende a dar resultados é considerar o diodo do detector como parte da rede RF, non como un bloque só de “audio”; intercambiar tipos de diodos ou mover a conexión do detector a miúdo altera o comportamento RF ao mesmo tempo, mesmo cando a saída da banda base segue parecendo plausible.

Rectificación de Potencia

Os rectificadores traducen CA en CC oscilante para que a filtración e a regulación poidan producir railes de subministración utilizables. A condución direccional permite a rectificación, pero a topoloxía determina en gran medida como se ve a ondulación, que tan duro se traballa o transformador e onde se perde eficiencia. Na práctica, as decisións sobre rectificadores aparecen frecuentemente máis tarde como calor, zumbido audible do transformador ou sorprendente caída baixo carga, normalmente no momento menos conveniente.

Rectificadores de media onda

Un rectificador de media onda usa un diodo e só un semicírculo da forma de onda de CA. O circuíto é fácil de construir e económico, pero a semicírculo non utilizado deixa efectivamente enerxía dispoñible sobre a mesa. A ondulación aparece á frecuencia da liña, o que tende a facer que a filtración se sinta máis teimosa do que se esperaba, empuxando aos deseñadores cara a maiores condensadores de reserva e aceptando correntes de carga máxima máis altas.

Esas correntes máximas poden estresar o diodo e o transformador, e poden exagerar a caída de voltaxe se a impedancia da fonte non é pequena. No banco, isto presentase frecuentemente como "parecía ben sen carga, despois colapsou cando pedín corrente", o que é menos misterioso unha vez que se traza a condución pulsada en vez de ser media.

Rectificadores de onda completa en ponte

Un ponte de onda completa usa catro diodos para rectificar ambas metades da forma de onda de CA. A frecuencia da ondulación dobrase, o que a miúdo fai que un determinado obxectivo de ondulación sexa máis doado de alcanzar con menos capacitancia que un enfoque de media onda, e a regulación de carga normalmente mellora. O cambio é que a corrente flúe a través de dous diodos en serie durante cada intervalo de condución, polo que a perda de condución aumenta en comparación cun interruptor ideal ou algunhas disposicións de punto central.

En moitas construcións reais, o comportamento térmico converteuse na restricción decisiva. Mesmo correntes medias de carga moderadas poden producir calefacción notable porque a corrente chega en picos estreitos preto do cumio da forma de onda de CA. O comportamento da corrente máxima adoita ser obvio só despois de medir a temperatura do diodo durante condicións de carga sostida en lugar de depender só dos cálculos de corrente media.

Selección de diodos para rectificadores

A elección do diodo rectificador é tipicamente un acto de equilibrio entre perda eléctrica, comportamento de conmutación e tolerancia ao estrés.

Factores de selección comúns que a miúdo se equilibran durante o deseño:

• Voltaxe directa na corrente de funcionamento real (unha caída máis baixa xeralmente significa menos disipación, especialmente en rails de baixa voltaxe).

• Comportamento de recuperación inversa (recuperación rápida/suave tende a reducir a pérdida de conmutación e reducir o ruído conducido/radiado en ambientes de alta frecuencia).

• Capacidade de xiro e resistencia térmica (os picos de carga e o arranque poden dominar o estrés incluso cando a corrente media parece modesta).

Á frecuencia da liña, os diodos de silicio estándar a miúdo funcionan de maneira adecuada e predecible. Nos convertidores de alta frecuencia, a recuperación inversa pode converterse nunha fonte principal de perda e EMI; nese punto, con frecuencia elíxense diodos Schottky, silicio de recuperación rápida ou opcións de alta banda prohibida porque o seu comportamento de conmutación é máis fácil de manter silencioso e arrefriado, sempre que a disposición e os parasíticos se manexen con igual coidado.

Regulación de voltaxe e protección

Os diodos Zener operan en ruptura inversa para manter unha voltaxe aproximadamente constante, o que admite referencias de derivación e comportamentos de clamping. Na práctica, poden parecer sorprendentemente sinxelos: unha peza, unha resistencia, listo; ata que se aplican extremos de liña, carga e temperatura e o “clamp fácil” se converte nun problema de calefacción e tolerancia.

Deseño de polarización Zener a través do movemento da liña e da carga

Un regulador de derivación Zener usa unha resistencia en serie (ou unha fonte de corrente) para limitar a corrente. A tarefa de deseño é manter o Zener funcionando nunha rexión onde se comporta como unha referencia utilizable sen ser forzado a disipación daniña.

Limites de corrente Zener que os deseñadores adoitan impor:

• Por riba da corrente de xenu, para que a voltaxe Zener sexa razoablemente estable e a impedancia dinámica permaneza baixa para a precisión requirida.

• Por debaixo do máximo permitido establecido pola disipación de potencia nas peores condicións de tensión de entrada e corrente de carga mínima.

A fiabilidade a longo prazo adoita depender do dimensionamento da resistencia en condicións de peor caso en lugar de condicións normais de funcionamento. Unha alta tensión de entrada, carga lixeira, inicio en frío e alta temperatura ambiente poden aumentar considerablemente a disipación de potencia do Zener en comparación coa operación típica. O aumento térmico non é só unha preocupación de fiabilidade; tamén afecta á deriva, e a clasificación efectiva da potencia depende moito de que tan ben se elimine o calor pola área de cobre, fluxo de aire e condicións de enclosure.

Cando os Zeners seguen merecendo o seu lugar no hardware moderno

Os reguladores de conmutación xeralmente proporcionan mellor eficiencia e un rango de carga práctico máis amplo que a regulación de derivación Zener, especialmente cando a corrente de carga é maior que pequena. Aínda así, os Zeners permanecen atractivos en roles onde o seu comportamento parece directo, rápido e fácil de razonar durante condicións de fallo.

Aplicacións comúns do Zener vistas en deseños modernos:

• Limitación de sobrevoltaxe nas entradas de subministro.

• Supresión de transitorios para eventos de enerxía lenta a moderada (a miúdo emparellado cunha resistencia en serie ou un elemento TVS dedicado).

• Xeración de referencia simple onde a precisión estreita non é o obxectivo e a perda de potencia é aceptable.

Unha perspectiva de deseño que tende a reducir a decepción é tratar moitas implementacións de Zener principalmente como limitadores de tensión, a non ser que o orzamento de corrente e o ambiente térmico sexan suficientemente estables para soportar un comportamento de regulación real cunha deriva previsible.

Familias de diodos contemporáneas e aplicacións de alto impacto

Os diodos modernos abrangue múltiples materiais e estruturas, cada un afinado arredor de constricións como a perda en directo, velocidade de conmutación, tolerancia á temperatura, tensión de bloqueo ou emisión óptica. A conclusión práctica é que “un diodo é un diodo” deixa de ser unha afirmación útil unha vez que a frecuencia, o calor e os parasíticos comezan a influír na programación.

LEDs

Os LEDs poden ser fontes de luz eficientes, pero responden máis como dispositivos impulsados por corrente que como cargas definidas por tensión, xa que a tensión directa varía co calor e a dispersión na fabricación. Para pequenos indicadores, un enfoque só con resistencia pode funcionar aceptablemente, aínda que a uniformidade do brillo a miúdo varía co subministro e a temperatura. Para a iluminación, os controladores de corrente constante normalmente proporcionan un brillo máis estable, mellores resultados de vida útil e un comportamento de cor máis consistente, beneficios que se aprecian máis despois de ver con que rapidez "case o mesmo LED" pode parecer diferente entre unidades.

Diodos Schottky

Os diodos Schottky ofrecen baixa tensión directa e esencialmente ningunha recuperación inversa, o que os fai moi adecuados cando a perda por condución ou a limpeza na conmutación son importantes.

Patrones de implementación típicos de Schottky:

• Raíles de potencia de baixa tensión onde decenas ou centenares de milivolts se traducen en eficiencia real e marxe.

• Pinzas de alta velocidade en liñas dixitais e nós de conmutación onde a carga de recuperación, doutro xeito, inxectaría ruído.

As desventaxas mostran unha maior filtración inversa e a miúdo unha menor clasificación de tensión inversa que moitos diodos PN, o que pode resultar incómodo a temperaturas elevadas ou en raís de alta tensión.

Dispositivos SiC e GaN

Os dispositivos SiC e GaN poden reducir as perdas por condución e conmutación na conversión de potencia de alta eficiencia, e soportan frecuencias de conmutación máis altas que poden reducir os materiais magnéticos e os condensadores. A cambio, o deseño, a inductancia estráxica e a estratexia de acionamento volven menos perdoadoras. Non é inusual que as ganancias de eficiencia esperadas se erosan cando os anacos lentos de conmutación causan forzas de resonancia ou cando se engade filtración EMI adicional para restaurar a conformidade. A selección do dispositivo recibe atención, pero a implementación física é onde a promesa se realiza ou se gasta silenciosamente.

Diodos a láser

Os diodos a láser permiten enlaces de fibra, medicións e sense, ao tempo que exixen un control coidadoso da corrente, temperatura e condicións de retroalimentación óptica. Pequenos cambios na corrente de acionamento ou estado térmico poden variar a lonxitude de onda e a potencia de saída o suficiente para ser relevantes nas métricas do sistema. Os deseños robustos inclúen frecuentemente limitación de corrente, comportamento de inicio suave e protección contra reflexións e ESD, porque os modos de falla tendan a ser bruscos en vez de graduais.

Diodos de datos

As arquitecturas de "diodo de datos" impoñen transferencia unidireccional a través de estruturas físicas e eléctricas en vez de confiar só na política de software. A interface está disposta de xeito que un canal de retorno non só está desautorizado senón que está ausente por deseño. En ambientes de alta garantía, isto reestrutura a seguridade dentro dun límite de hardware máis pequeno que pode ser inspeccionado e verificado, o que a miúdo se alinea mellor cunha confianza operativa a longo prazo que a policía de configuración perpétua.

Lista de selección práctica

A través destas aplicacións, a elección do diodo normalmente reduce a unha breve lista de parámetros non ideais que deciden como se comporta o circuíto en formas de onda reais e en temperaturas reais.

Parámetros que frecuentemente separan unha construción limpa dunha problemática:

• Caída en directo na corrente de operación real.

• Marxe de tensión inversa, incluíndo transitorios.

• Recuperación inversa e capacitancia do xuntor.

• Filtración a temperatura.

• Camíño térmico máis capacidade de corrente de pulso/surge.

• Restricións mecánicas e de deseño, xa que os parasíticos poden dominar a altas taxas de borde.

A función básica do circuíto só non garantiza un rendemento estable. A operación fiable depende do equilibrio entre a física do dispositivo, a topoloxía do circuíto, o comportamento de frecuencia, as condicións térmicas e as peores condicións de onda, incluíndo situacións que son difíciles de reproducir durante as probas iniciais.

Conclusión

Os diodos seguen sendo esenciais porque proporcionan un control simple e fiable do fluxo de corrente en circuítos electrónicos. O seu rendemento real depende da tensión directa, da fuga inversa, da clasificación de rotura, da velocidade de conmutación, dos límites térmicos e da construción física. A selección e o ensaio adecuados dos diodos axudan a evitar fallos, mellorar a eficiencia, reducir o ruído e garantir unha operación estable en rectificadores, circuítos de protección, rutas de sinais, fontes de alimentación e sistemas modernos de alta velocidade.

Preguntas frecuentes [FAQ]

1. Por que os picos de tensión inversa nos circuítos de diodos adoitan ser moito maiores que a tensión nominal da fonte?

Os picos de tensión inversa amplifícanse comúnmente pola inductancia parásita, a inductancia de fuga do transformador, as bobinas de relé e as transicións de conmutación rápidas que interactúan coa capacitancia do PCB e a xeometría do cableado. En moitos circuítos prácticos, a tensión inversa constante que se ve na documentación representa só unha fracción do estrés máximo real experimentado durante os eventos de conmutación. Estes picos poden volverse tan severos que superan as clasificacións de VRRM incluso cando a tensión nominal do rail parece segura. Por tanto, as forma de onda de conmutación real evalúanse coidado en lugar de depender só dos cálculos en estado estable.

2. Por que a selección de VRRM baséase no comportamento transitorio real en lugar de só na tensión nominal do rail?

Seleccionar VRRM só en función da tensión de operación nominal a menudo ignora os rebotes, o exceso, os efectos dos cables e o comportamento de conmutación indutiva que aparecen durante a operación real. Os deseños prácticos inclúen xeralmente un marxe de tensión adicional para tolerar picos inusuales e estrés inducido polo deseño. Un diodo con máis marxe de tensión inversa adoita comportarse de maneira máis predecible durante o arranque porque se volve menos sensible aos efectos parásitos e á incerteza de medición.

3. Por que o comportamento de recuperación inversa se volve crítico a altas frecuencias de conmutación?

A altas velocidades de conmutación, a carga almacenada dentro dos diodos PN convencionais debe eliminarse cando o dispositivo transiciónase a polaridade inversa. Esta corrente de recuperación inversa aumenta a perda de conmutación e pode excitar a inductancia parásita, producindo exceso, rebotes e EMI. A medida que a frecuencia de conmutación aumenta, a recuperación inversa afecta cada vez máis o comportamento térmico e a calidade da forma de onda, facendo que os dispositivos de recuperación rápida e Schottky sexan máis atractivos nos deseños de conversores de alta velocidade.

4. Por que os diodos Schottky e SiC adoitan mellorar o rendemento de conmutación en comparación cos diodos PN estándar?

Os diodos Schottky evitan en grande medida a clásica recuperación inversa dos portadores minoritarios, o que axuda a reducir a perda de conmutación e o exceso. Os diodos SiC combinan unha alta capacidade de tensión inversa cun comportamento de recuperación extremadamente limpo, o que os fai altamente efectivos en sistemas de alta tensión e alta frecuencia. Estas características adoitan simplificar o control de EMI e reducir a cantidade de supresión agresiva necesaria para estabilizar as formas de onda de conmutación.

5. Por que a capacitancia de unión do diodo considérase unha preocupación importante en circuítos de alta frecuencia?

A capacitancia de unión interactúa coas inductancias e impedancias circundantes, creando resonancias, transicións máis lentas, correntes por desplazamento e rebotes. Mesmo cando as clasificacións de corrente directa e tensión inversa parecen aceptables, a capacitancia excesiva pode degradar a velocidade de conmutación e inxectar ruído indesejado en nodos cercanos. Nos sistemas de conmutación rápida, a capacitancia de unión adoita converterse nun dos factores ocultos que influencian a EMI e a estabilidade da forma de onda.

6. Por que as estimacións de perda de tensión directa poden volverse inexactas se VF se trata como un valor fixo?

A tensión directa cambia continuamente coa temperatura, o nivel de corrente e a densidade de corrente. A común suposición de "0,7 V" só reflicte condicións de operación limitadas para diodos PN de silicio. A maior corrente, VF pode aumentar significativamente e incrementar a perda de conducción máis alá das expectativas iniciais. A temperaturas elevadas, o comportamento de VF tamén pode alterar a repartición de corrente en rutas paralelas, creando un desequilibrio térmico e unha disipación impredecible. As estimacións térmicas fiables dependen, polo tanto, de usar curvas de folletos técnicos baixo condicións de operación realistas.

7. Por que os curtos eventos de sobrepresión seguen a ser perigosos mesmo se a corrente media do diodo se mantén baixa?

Os pulsos curtos, como o pulo de arranque, o retroceso indutivo e os eventos de carga capacitiva, inxectan grandes cantidades de enerxía na xunción do diodo en intervalos de tempo moi pequenos. Os xiros repetitivos poden acumular calor máis rápido do que se agardaba, especialmente cando o fluxo de aire e a dispersión de calor do PCB están limitados. Mesmo cando a corrente media parece modesta, o estrés do pulso repetido pode acelerar gradualmente a fatiga térmica e a degradación a longo prazo.

8. Por que o deseño do PCB influúe fortemente no comportamento de conmutación do diodo e no rendemento da EMI?

Os lazos de conmutación cunha grande inductancia amplifican o sobreimpulso, o repiqueteo e o estrés de recuperación inversa. As trazas longas, unha mala conexión a terra e camiños de retorno de corrente incontrolados permiten que a inductancia parásita converta os bordes de conmutación rápidos en problemas de EMI. Incluso un diodo de alta calidade pode funcionar mal dentro dun deseño indutivo. Os deseños con lazos de corrente compactos e camiños de retorno controlados normalmente producen formas de onda de conmutación máis limpas e un comportamento térmico máis predecible.

9. Por que os enxeñeiros a miúdo validan o comportamento dos diodos usando medicións reais de osciloscopios en vez de confiar só en simulacións?

As simulacións a miúdo subestiman a inductancia parásita, o comportamento dos conectores, os efectos dos cables e o repiqueteo de alta frecuencia que emerxe no hardware montado. As medicións reais a miúdo revelan sobreimpulso e comportamento transitorio que non eran obvios durante a análise a nivel de esquema. Por iso, os enxeñeiros tratan a sondea de osciloscopio como parte do experimento en si porque os métodos de sondeo pobres poden distorsionar as formas de onda e esconder o verdadeiro estrés que experimenta o diodo.

10. Por que a selección de diodos depende cada vez máis do comportamento a nivel de sistema en vez de especificacións illadas da folla de datos?

Os deseños modernos evalúan os diodos en función de como interactúan cos límites de EMI, a topoloxía de conmutación, as restricións térmicas, a xeometría do deseño, o comportamento de picos e a fiabilidade a longo prazo. Un diodo que parécese ideal a partir dun só parámetro pode seguir causando un difícil sobreimpulso, ruido ou problemas térmicos cando se integra no sistema completo. Os deseños exitosos normalmente equilibran o comportamento de recuperación, a capacitancia, o marxe de tensión, as características térmicas e a implementación na PCB xuntos en vez de optimizar só unha especificación principal.
