Inicio > Blog > Exploración do principio de funcionamento, aplicacións e guía de selección do MOV (Varistor de Óxido Metálico)

Exploración do principio de funcionamento, aplicacións e guía de selección do MOV (Varistor de Óxido Metálico)

Os Varistores de Óxido Metálico (MOVs) son dispositivos de protección contra picos amplamente utilizados que axudan a protexer circuítos electrónicos de eventos de sobretensión transitoria causados por raios, operacións de conmutación, motores e fallos eléctricos. Ao cambiar automaticamente dun estado de alta resistencia a un estado de baixa resistencia durante un pico de tensión, os MOVs desvían a enerxía excesiva dos compoñentes sensibles. Este artigo explica que son os MOVs, como funcionan, a súa construción, características eléctricas, mecanismos de protección, criterios de selección e aplicacións prácticas en sistemas electrónicos e eléctricos.

Catálogo

1. Que é un MOV
2. Como funciona un MOV
3. Como utilizar un MOV no teu circuíto
4. Construción do MOV
5. Características eléctricas dun MOV
6. Escollendo o MOV adecuado para protección
7. Aplicacións do mundo real dos MOVs
8. Deseño do circuíto de protección do MOV e consellos de selección
9. Conclusión

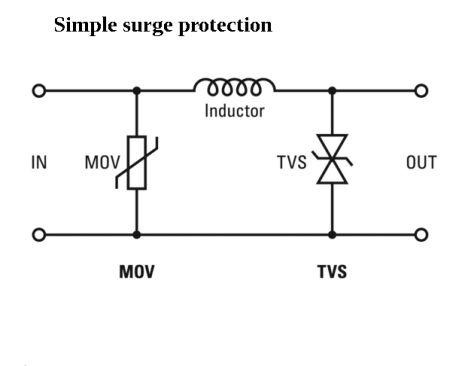

Exploring MOV (Metal Oxide Varistor) Working Principle, Applications, and Selection Guide

Que é un MOV?

Un Varistor de Óxido Metálico (MOV) é un compoñente electrónico de protección utilizado para protexer circuítos de picos de tensión e eventos de sobretensión transitoria. O seu obxectivo principal é evitar que unha tensión excesiva chegue a compoñentes electrónicos sensibles que poderían resultar danados por perturbacións eléctricas súbitas.

Un MOV é frecuentemente chamado resistor dependente da tensión porque a súa resistencia cambia automáticamente segundo a tensión aplicada aos seus terminais. En condicións de funcionamento normais, mantense altamente resistivo. Cando ocorre un pico de tensión, a súa resistencia cae rapidamente, permitindo desviar a enerxía excesiva do circuíto protexido.

Esta resposta automática fai que os MOVs sexan un dos compoñentes de protección contra picos máis utilizados en sistemas electrónicos e eléctricos.

Comportamento do MOV en Condicións Normais

Durante o funcionamento normal, a tensión a través do MOV permanece por debaixo do seu limiar de protección. Nestas condicións, o dispositivo exhibe unha resistencia moi alta e permite que só flúa unha corrente de fuga mínima.

O MOV compórtase case como un circuíto aberto e ten pouco efecto sobre a operación do equipamento que protexe. A corrente continúa fluíndo a través da ruta de circuíto prevista mentres o MOV permanece en estado de espera.

Debido a que moi pouca corrente pasa a través do dispositivo, o consumo de enerxía é mínimo durante o funcionamento normal.

Resposta do MOV a Picos de Tensión

Os picos de tensión poden ser causados por raios, operacións de conmutación de utilidades, arranque e paro de motores, fallos eléctricos ou outras perturbacións transitorias.

Cando a tensión aplicada excede o limiar do MOV, o dispositivo responde case de inmediato. A súa resistencia diminúe rapidamente e comeza a conducir unha corrente moito maior.

Este cambio repentino crea un camiño de baixa resistencia que permite desviar a enerxía excesiva do pico fóra do circuíto protexido. Ao mesmo tempo, o MOV axuda a limitar a tensión a través de compoñentes sensibles a un nivel máis seguro. Esta acción de protección coñécese como bloqueo de tensión.

Como os MOVs protegen circuítos electrónicos

Os MOVs protexen circuítos proporcionando un camiño alternativo para a corrente de pico.

Durante a operación normal, o MOV mantense inactivo e non interfere co rendemento do circuíto. Cando aparece un pico de tensión, o dispositivo convértese rapidamente en condutor e redirixe moita da enerxía do exceso lonxe dos compoñentes vulnerables.

Isto reduce o estrés de tensión nos circuítos integrados, transistores, microcontroladores, MOSFETs e outros dispositivos semiconductores. Unha vez que o pico termina e a tensión normal regresa, o MOV automáticamente volve ao seu estado de alta resistencia.

Aplicacións Comúns dos MOVs

Os MOVs son amplamente utilizados sempre que se require protección contra picos de tensión.

As aplicacións comúns inclúen:

• Fontes de alimentación

• Adaptadores de CA

• Protección contra picos e regletas de alimentación

• Equipos de comunicación

• Sistemas de control industrial

• Electrónica de consumo

• Aparelhos domésticos

• Redes de telecomunicación

Nestas aplicacións, os MOVs actúan como unha primeira liña de defensa contra eventos transitorios de sobretensión.

Por que son importantes os MOVs

O equipamento electrónico moderno contén a miúdo dispositivos semiconductores altamente sensibles que poden ser danados incluso por breves picos de tensión.

Os MOVs proporcionan protección automática contra picos sen requerir circuítos de control ou activación externa. O seu rápido tempo de resposta, a sinxela implementación e a capacidade de absorber a enerxía do pico fan que sexan altamente efectivos para proteger sistemas electrónicos.

Debido a estas vantaxes, os MOVs son comúnmente utilizados tanto en produtos electrónicos de baixa potencia como en equipos industriais de alta potencia.

Como Funciona un MOV?

Condicións de Funcionamento Normais

Un MOV está normalmente conectado entre a liña de alimentación ou o circuíto protexido e mantense inactivo durante as condicións de funcionamento normais.

A niveis de tensión normal, o MOV presenta unha resistencia moi alta e permite que flúa só un pequeno corrente de fuga. A maior parte da corrente do circuíto segue o seu camiño previsto a través da carga, mentres o MOV permanece en espera.

Debido a que o dispositivo consome moi pouca corrente, ten un impacto mínimo na operación normal do circuíto.

Resposta a un Pico de Tensión

Cando aparece un pico de tensión transitorio a través do MOV, a tensión comeza a aumentar cara ao límite de suxeición do dispositivo.

Mentres a tensión permaneza por debaixo deste límite, o MOV mantén unha alta resistencia. Unha vez que se supera o límite, o dispositivo transita rapidamente a un estado de baixa resistencia.

Este cambio ocorre nun tempo moi breve, permitindo que o MOV reaccione rapidamente ante eventos súbitos de sobretensión.

Como Ocorre a Protección Contra Picos

Despois de volverse conductivo, o MOV proporciona un camiño de baixa resistencia para a corrente de pico.

En vez de permitir que unha tensión excesiva chegue a compoñentes sensibles, moita da enerxía do pico rediríxese a través do MOV. Isto limita a tensión a través do circuíto protexido e reduce o estrés eléctrico nos dispositivos electrónicos.

Unha forma útil de ver este proceso é pensar no MOV como un camiño de bypass de emerxencia que permanece inactivo ata que aparece unha condición de tensión anormal.

Unha vez que o pico desaparece e a tensión regresa á normalidade, o MOV automaticamente volve ao seu estado de alta resistencia.

Degradación do MOV e Vida Útil

Os MOVs están deseñados para absorber enerxía de pico, pero este proceso afecta gradualmente á súa estrutura interna.

Cada evento de pico causa unha pequena cantidade de desgaste dentro do dispositivo. Mentres que un único pico menor pode ter pouco impacto, a exposición repetida a picos de tensión cambia lentamente as características eléctricas do MOV.

Co tempo:

• A tensión de suxeición pode cambiar

• A corrente de fuga pode aumentar

• A capacidade de absorción de enerxía pode diminuír

• O rendemento protector pode declinar

Debido a este proceso de envellecemento, os MOVs teñen unha vida útil finita. As aplicacións expostas a picos frecuentes ou de alta enerxía poden requerir inspección ou substitución periódica do MOV para manter unha protección fiable.

Por que se usan fusibles cos MOVs

Os MOVs son comúnmente utilizados xunto con fusibles térmicos ou fusibles de seguridade para mellorar a protección e a seguridade.

En condicións normais de pico, o MOV conduce só brevemente e logo regresa ao seu estado de alta resistencia. Con todo, un fallo grave ou unha condición prolongada de sobretensión poden causar que o MOV permaneza condutor durante un período prolongado.

Cando isto ocorre, unha calor excesiva pode desenvolverse dentro do dispositivo.

Un fusible proporciona unha capa secundaria de protección desconectando o MOV se a corrente excesiva continúa fluíndo. Isto axuda a evitar o sobrecalentamento, dano aos compoñentes, xeración de fume e outros perigos de seguridade.

Por esta razón, as combinacións de MOV e fusible son amplamente utilizadas en produtos comerciais de protección contra picos.

Como Usar un MOV no Seu Circuíto

Conexión Básica do MOV

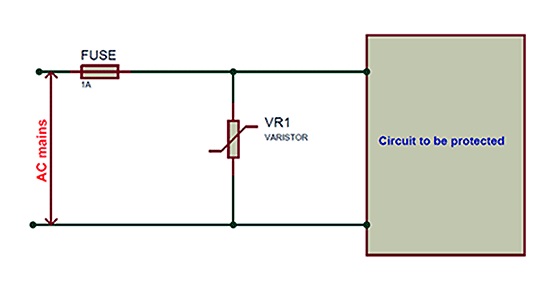

MOV Surge Protection Circuit

Un MOV está tipicamente conectado en paralelo co circuíto ou equipamento que se está protexendo.

Porque está conectado a través da liña de alimentación en lugar de no camiño normal de corrente, monitorea continuamente a tensión aplicada ao circuíto sen afectar a operación normal.

En moitas aplicacións, instálase un fusible xunto co MOV para mellorar a protección global.

Fluído de Corrente Durante a Operación Normal

Durante as condicións de operación normal, o MOV mantén o seu estado de alta resistencia.

Só flúe unha moi pequena corrente de fuga a través do dispositivo, mentres que case toda a corrente segue o camiño previsto a través da carga e doutros compoñentes do circuíto.

Como o MOV está conectado directamente a través do circuíto protexido, está sempre listo para responder se se produce un pico.

Que Acontece Durante un Pico de Tensión

Cando un pico de tensión aparece na liña de alimentación, o MOV experimenta o mesmo aumento de tensión que o circuíto protexido.

A medida que a tensión alcanza o limiar de suxeición do MOV, o dispositivo convértese rapidamente en condutivo. A corrente de picos desvíase entón a través do MOV en lugar de a través de compoñentes electrónicos sensibles.

Esta acción limita a tensión que chega ao circuíto e axuda a evitar danos a semiconductores e doutros dispositivos vulnerables.

O Papel do Fusible

O fusible serve como un dispositivo de protección de respaldo.

Durante os eventos de pico normal, o MOV conduce brevemente e logo retorna á operación normal. Se ocorre un pico inusualmente severo ou unha condición de sobrevoltage prolongada, a corrente excesiva pode continuar fluíndo a través do MOV.

Neses casos, o fusible pode abrirse e desconectar o circuíto, axudando a prevenir o sobrecalentamento e danos adicionais.

Desgaste e Envellecemento do MOV

Os MOV son considerados dispositivos de protección sacrificial porque cada evento de pico causa unha pequena cantidade de desgaste interno.

A exposición repetida a picos reduce gradualmente a capacidade de protección do dispositivo. Co tempo, o envellecemento pode afectar a corrente de fuga, a tensión de suxeición e a performance global ao manexar picos.

Por esta razón, a condición do MOV debe considerarse en sistemas que experimentan eventos de picos frecuentes.

Reconocimiento dun MOV Fallido

Un MOV fallido pode mostrar sinais visibles de dano como:

• Descoloración

• Fracturas

• Encinamento

• Deformación física

En algúns casos, non hai dano visible a pesar de que as características eléctricas mudaron significativamente.

Despois dun evento de pico importante, os MOV son a miúdo inspeccionados ou substituídos para garantir que o sistema de protección siga operando correctamente.

Construción do MOV

Materiais Usados nun MOV

Un MOV é un compoñente baseado en cerámica feito principalmente de óxido de cinc (ZnO), que normalmente representa aproximadamente o 90% do material.

Óxidos metálicos adicionais como óxido de bismuto, óxido de cobalto e óxido de manganeso son engadidos en menores cantidades para modificar as características eléctricas e mellorar a performance ao manexar picos.

Ao axustar a composición destes materiais, os fabricantes poden producir MOV con diferentes clasificacións de tensión, características de suxeición e capacidades de enerxía.

Proceso de Fabricación

A produción de MOV comeza misturando po de óxido de cinc con materiais aditivos cuidadosamente seleccionados.

A mestura de po é comprimida na forma desexada e logo quentada a alta temperatura durante un proceso coñecido como sinterización. A sinterización une as partículas e crea unha estrutura cerámica densa.

Despois de que se forma o corpo cerámico, os electrodos metálicos son engadidos aos lados opostos do dispositivo. Fíos de conexión ou terminais son posteriormente engadidos para que o MOV poida ser conectado a circuítos externos.

Este proceso de fabricación crea a estructura interna responsable do comportamento eléctrico único do MOV.

Estrutura Interna de Granos

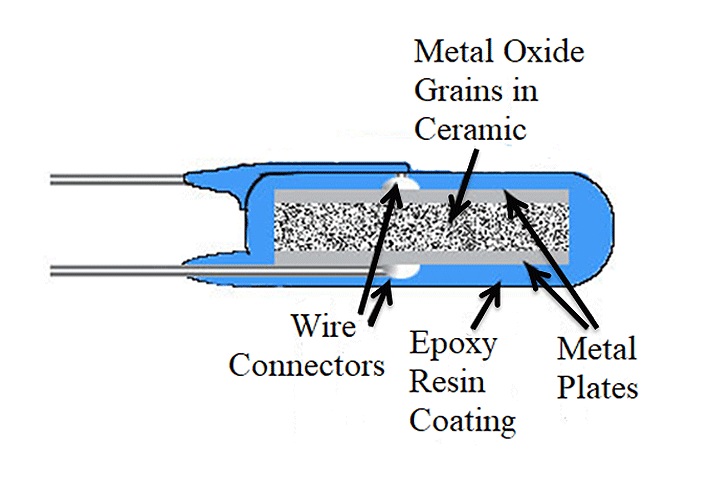

Internal Construction of a Metal Oxide Varistor (MOV)

O corpo cerámico dun MOV contén millóns de grans microscópicos de óxido de cinc.

Nos límites onde estes grans se atopan, formanse xuncos eléctricos microscópicos. Estes xuncos de límites de grans comportan-se de maneira similar a unha ampla rede de xuncos de semiconductor distribuídos a través do dispositivo.

Debido a que existe un tan grande número de xuncos microscópicos dentro do MOV, o dispositivo pode responder rapidamente cando se aplica unha tensión excesiva.

Comportamento do MOV a Tensións Normais e de Pico

Baixo tensións operativas normais, a maioría dos xuncos de límites de grans restringen o fluxo de corrente. Isto resulta nunha resistencia moi alta e só unha pequena corrente de fuga.

Cando a tensión aplicada supera o limiar do MOV, os mecanismos de conduction eléctrica comezan a desenvolver dentro dos límites dos grans. O tunneling de electrones e os efectos de avalancha permiten que a corrente flúa moito máis facilmente a través da estructura cerámica.

Como resultado, a resistencia diminúe rapidamente e o MOV convértese en altamente condutivo. Isto permite que o dispositivo desvíe a corrente de picos e limite a tensión aplicada ao circuíto protexido.

Tipos Comúns de Paquete de MOV

Os MOV están dispoñibles en varios estilos de embalaxe para dar soporte a diferentes aplicacións e niveis de potencia.

Os tipos comúns inclúen:

• MOVs de tipo disco

• MOVs con terminais axiais

• MOVs con terminais radiais

• MOVs de tipo bloque

• MOVs de terminal por parafuso

Dispositivos máis pequenos son comunmente utilizados en electrónica de consumo, mentres que estilos de embalaxe máis grandes son frecuentemente atopados en aplicacións industriais e de sistemas de potencia.

Aumento dos valores de voltaxe e enerxía

En aplicacións de alta potencia, múltiples MOVs poden combinarse para aumentar a capacidade de protección.

Conectar MOVs en paralelo permite que a corrente de sobrecarga se comparta entre os dispositivos, aumentando a capacidade total de manexo de enerxía.

Conectar MOVs en serie distribúe a voltaxe entre múltiples dispositivos, aumentando a capacidade total de manexo de voltaxe.

Estas disposicións permiten que os sistemas de protección MOV se adapten a unha ampla gama de aplicacións eléctricas e industriais.

Características eléctricas dun MOV

O rendemento dun Varistor de Óxido Metálico (MOV) está determinado por varias características eléctricas importantes. Estas características definen como se comporta o dispositivo baixo condicións de operación normal, como responde a picos de voltaxe e como protege de forma eficaz os componentes electrónicos sensibles.

As características máis importantes inclúen a resistencia dependente da voltaxe, o comportamento non lineal da voltaxe-corrente e a capacitancia. Xuntas, estas propiedades permiten que o MOV reaccione automaticamente a eventos transitorios de sobrevoltaxe mentres permanece en gran medida inactivo durante a operación normal.

Resistencia Estática

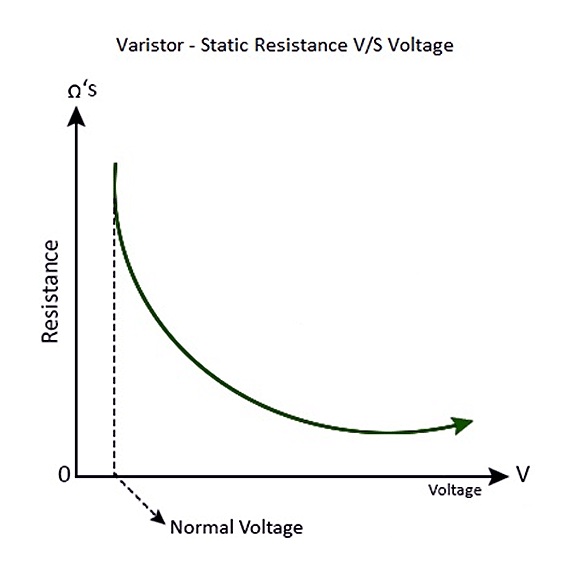

MOV Resistance Versus Applied Voltage

A diferenza dun resistor convencional que mantén unha resistencia-case constante, un MOV cambia continuamente a súa resistencia segundo a voltaxe aplicada nos seus terminais.

A voltaxes de operación normal, o MOV exhibe unha resistencia extremadamente alta e permite que flúa só unha corrente de fuga moi pequena. A medida que aumenta a voltaxe aplicada, a resistencia diminúe gradualmente. Unha vez que a voltaxe se aproxima ao limiar de protección, a resistencia cae moito máis rápido.

Esta resistencia dependente da voltaxe é a base do funcionamento do MOV. A alta resistencia evita o fluxo innecesario de corrente en condicións normais, mentres que a baixa resistencia durante un pico crea un camiño para que a enerxía en exceso se desvíe do circuíto protegido.

Características Voltaxe-Corrente (V-I)

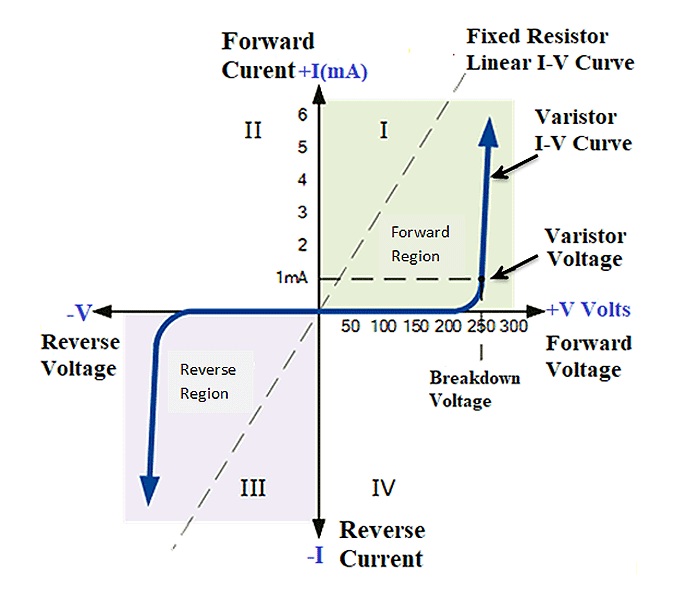

Voltage-Current (V-I) Characteristics of a MOV

Comportamento Eléctrico Non Lineal

Un MOV non segue a relación lineal voltaxe-corrente dun resistor convencional.

Nnun resistor estándar, a corrente aumenta proporcionalmente á medida que aumenta a voltaxe. En contraste, o MOV exhibe unha resposta altamente non lineal. A baixas voltaxes, flúe só unha corrente moi pequena. A medida que a voltaxe se aproxima á zona de suxeición, un aumento relativamente pequeno na voltaxe pode producir un aumento moi grande na corrente.

Esta transición aguda permite que o MOV reaccione rápida e eficazmente durante eventos de sobrecarga.

Conducción Bidireccional

Un MOV pode conduzir corrente en ambas direccións, dándolle unha característica bidireccional simétrica.

Por mor deste comportamento, os MOVs poden protexer tanto contra sobrevoltaxes positivas como negativas. Isto fáiselles axeitados para aplicacións de CA e CC e permite que un único dispositivo ofreza protección independentemente da polaridade do pico.

Flujo de Corrente a Diferentes Niveis de Voltaxe

Cando a voltaxe aplicada está por baixo da voltaxe de suxeición, o MOV permanece altamente resistivo e flúe só unha pequena corrente de fuga.

A medida que a voltaxe se aproxima á zona de suxeición, a resistencia diminúe e a corrente comeza a aumentar gradualmente. Unha vez que se alcanza a voltaxe de suxeición, a resistencia cae bruscamente e o MOV convértese en altamente condutivo.

Este aumento rápido na corrente permite que o MOV absorba e desvíe a enerxía de sobrecarga mentres limita a voltaxe vista por compoñentes sensibles.

Capacitancia do MOV

Ademais da súa resistencia dependente da voltaxe, un MOV tamén exhibe capacitancia debido á súa construción física.

O dispositivo contén dous electrodos de metal separados por un corpo cerámico, creando unha estrutura semellante a un condensador. Como resultado, cada MOV posúe un valor de capacitancia medible.

A capacitancia está influenciada por varios factores:

• Área da superficie do electrodo

• Grosor da cerámica

• Tamaño físico do dispositivo

Áreas de electrodos máis grandes xeralmente aumentan a capacitancia, mentres que unha maior separación entre electrodos tende a reducila.

Efectos da Capacitancia en Circuítos de CC e CA

Circuítos de CC

Na maioría das aplicacións de CC, a capacitancia do MOV ten pouco efecto sobre a operación do circuíto.

Cando a voltaxe aplicada permanece por debaixo do limiar de suxeición, o MOV mantén o seu estado de alta resistencia e as súas características capacitivas normalmente teñen unha influencia mínima no rendemento. Durante un evento de sobrecarga, o comportamento condutivo do MOV convértese no factor dominante.

Circuítos de CA

A capacitancia convértese en máis importante nos sistemas de CA.

Debido a que o MOV está conectado a través do circuíto protexido, a súa capacitancia permite que flúa unha pequena corrente de CA mesmo cando non hai unha sobrecarga presente. Isto contribúe á corrente de fuga observada durante o funcionamento normal.

A medida que aumenta a frecuencia de funcionamento, o efecto da capacitancia convértese en máis notable. Por esta razón, a capacitancia do MOV a miúdo considérase en equipos de comunicación, circuítos de alta frecuencia e outras aplicacións sensibles a sinais.

Reactancia Capacitiva

A opoñente creada pola capacitancia nun circuíto de CA é coñecida como reactancia capacitiva.

MOV Capacitive Reactance Formula

Onde:

X₍C₎ = reactancia capacitiva (Ω)

f = frecuencia (Hz)

C = capacitancia (F)

Esta relación amosa que a reactancia capacitiva diminúe a medida que aumenta a frecuencia e tamén diminúe a medida que aumenta a capacitancia.

Como resultado, sinais de maior frecuencia poden producir correntes de fuga maiores a través da ruta capacitiva do MOV.

Resumo das Principais Características Eléctricas

O comportamento eléctrico dun MOV está determinado principalmente por tres características: resistencia dependente da tensión, resposta non lineal de tensión-corrente e capacitancia.

Baixo condicións de funcionamento normales, o MOV mantén unha resistencia moi alta e permite que flúa só unha pequena corrente de fuga. A medida que a tensión se achega á rexión de recollida, a resistencia diminúe rapidamente e a corrente aumenta bruscamente, permitindo que o dispositivo desvíe a enerxía da sobrecarga lonxe do circuíto protexido.

A presenza de capacitancia tamén influencia a corrente de fuga, especialmente en aplicacións de CA e de alta frecuencia. Xuntos, estas características permiten que os MOV proporcionen protección contra sobrecargas de maneira rápida e efectiva.

Elixir o MOV Apropiado para Protección

Seleccionar o MOV correcto é esencial para conseguir protección fiable contra sobrecargas. Un dispositivo con clasificación inadecuada pode fallar prematuramente, mentres que un dispositivo sobredimensionado pode non proporcionar unha protección óptima para compoñentes sensibles.

Varias especificacións clave deben ser avaliadas xuntas para asegurar un funcionamento adecuado tanto en condicións normais como de sobrecarga.

Tensión de Funcionamento Máxima

A tensión de funcionamento máxima é a tensión continua máis alta que se pode aplicar ao MOV mentres se mantén a corrente de fuga dentro de límites especificados.

Este valor debería ser sempre maior que a tensión de funcionamento normal do circuíto. Elixir un marxe apropiado axuda a evitar a conducción non desexada e reduce o estrés a longo prazo no dispositivo.

Tensión de Recollida

A tensión de recollida define o nivel ao que o MOV comeza a conduzir unha corrente substantiva e limita activamente o aumento adicional da tensión.

unha tensión de recollida máis baixa xeralmente proporciona unha protección máis forte, pero debe seguir sendo suficientemente alta para evitar interferir co funcionamento normal. A selección adecuada require equilibrar a eficacia da protección e a estabilidade do funcionamento.

Clasificación de Corrente de Sobrecarga

A clasificación da corrente de sobrecarga especifica a corrente máxima pico que o MOV pode conducir de forma segura durante un evento transitorio.

As aplicacións expostas a sobrecargas relacionadas coa tempestade, transitorios de conmutación industrial ou outras perturbacións de alta enerxía a miúdo requiren capacidades de corrente de sobrecarga máis altas.

Seleccionar un MOV con capacidade suficiente para manexar a corrente mellora a fiabilidade e reduce o risco de fallos durante eventos de sobrecarga severos.

Clasificación de Absorción de Enerxía

A clasificación de absorción de enerxía indica a máxima enerxía de sobrecarga que o MOV pode disipa de forma segura e típicamente exprésase en xoules (J).

Durante unha sobrecarga, o MOV converte a enerxía eléctrica en calor. O dispositivo seleccionado debe ter unha clasificación de enerxía que supere a enerxía de sobrecarga máxima esperada para proporcionar protección e vida útil adecuadas.

Tempo de Resposta

O tempo de resposta refírese a que tan rápido o MOV comeza a conducir despois de que aparece unha tensión de sobrecarga.

Os MOV responden típicamente dentro de aproximadamente 100 nanosegundos, permitindo que reaccionen rapidamente aos eventos transitorios de sobrevoltage antes de que os compoñentes sensibles poidan ser danados.

Tensión Máxima de CA

A clasificación de tensión máxima de CA especifica a tensión RMS máis alta que se pode aplicar de forma continua ao MOV en sistemas de CA.

A clasificación seleccionada debe ser un pouco superior á tensión normal da liña para evitar unha corrente de fuga excesiva e un estrés innecesario no dispositivo.

Corrente de Fuga

A corrente de fuga é a pequena corrente que flúe a través do MOV mentres opera por baixo da súa tensión de recollida.

Aínda que normalmente é moi pequena, a corrente de fuga pode proporcionar información útil sobre a condición do dispositivo. Un aumento na corrente de fuga pode indicar envellemento, estrés eléctrico ou degradación.

Fiabilidade a Longo Prazo e Cambio de Sobrecarga

O rendimiento do MOV cambia gradualmente á medida que a enerxía da sobrecarga se absorbe repetidamente.

Un dos efectos de envellecemento máis comúns é o cambio de picos, que se refire a cambios nas características eléctricas, particularmente na tensión de clamping, despois da exposición a repetidos picos.

A medida que o MOV envellece:

• A tensión de clamping pode cambiar

• A corrente de fuga pode aumentar

• A capacidade de manexo de enerxía pode diminuír

• O rendemento protector xeral pode declinar

As aplicacións expostas a transitorios frecuentes deben considerar a fiabilidade a longo prazo ao seleccionar un MOV e poden requirir inspección ou substitución periódica.

Lista de Verificación para a Selección de MOV e Melores Prácticas

Antes de seleccionar un MOV, verifique que o dispositivo ofreza:

• Tensión de traballo máxima por riba da tensión de funcionamento normal

• Tensión de clamping adecuada para os compoñentes protexidos

• Capacidade de corrente de picos adecuada

• Clasificación de absorción de enerxía suficiente

• Tempo de resposta rápido

• Clasificación de tensión de CA apropiada

• Características de corrente de fuga aceptables

• Fiabilidade a longo prazo adecuada para a exposición esperada a picos

Avaliar estas especificacións xuntas axuda a garantir unha protección contra picos efectiva e unha operación confiable a longo prazo.

Aplicacións do MOV no Mundo Real

Os MOVs utilízanse en sistemas eléctricos e electrónicos para proteger contra eventos de sobrevolta transitorios. A súa capacidade de reaccionar automaticamente e desviar a enerxía do picos faina adecuada para unha ampla gama de aplicacións.

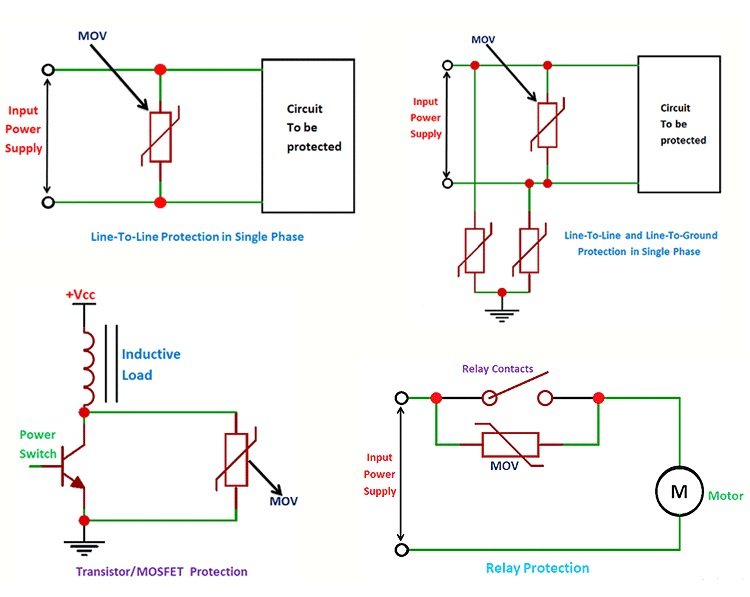

Common MOV Protection Applications

Protección de Semiconductores

Dispositivos semiconductores sensibles poden ser danados mesmo por picos de tensión breves.

Os MOVs son comúnmente usados para protexer:

• Transistores

• MOSFETs

• Tiristores

• Circuítos integrados

• Microcontroladores

• Semiconductores de potencia

Ao limitar a tensión de picos, o MOV axuda a mellorar a fiabilidade dos compoñentes e a reducir o risco de danos eléctricos.

Equipamento de Motores e Conmutación

Motores, relés, contactores e dispositivos de conmutación xeran frecuentemente voltaxes transitorias durante a operación.

Os MOVs axudan a suprimir:

• Transitorios de conmutación

• Ruído eléctrico

• Arcos de contacto

• Desgaste prematuro dos compoñentes

Isto mellora a fiabilidade do equipamento e prolonga a vida útil dos compoñentes de conmutación.

Protección de Suministro de Potencia e Sistemas de Potencia

Os sistemas de potencia están a menudo expostos a picos causados por raios, conmutación de utility, grandes cargas de motor e disturbios na rede.

Os MOVs son comúnmente instalados en:

• Protectores de picos

• Regletas de potencia

• Fuentes de alimentación de CA

• Adaptadores de potencia

• Cargadores de baterías

• Equipamento de condicionamento de tensión

Neste tipo de aplicación, o MOV actúa como a primeira liña de defensa contra a enerxía de picos que entra.

Equipamento de Comunicación e Rede

Os sistemas de comunicación utilizan frecuentemente longas conexións de cable que poden estar expostas a fontes externas de picos.

Os MOVs son comúnmente usados en:

• Sistemas telefónicos

• Redes de comunicación

• Equipamento de transmisión de datos

• Hardware de redes

• Sistemas de distribución de sinais

Esta protección axuda a manter a fiabilidade do sistema e a integridade dos datos.

Sistemas Industriais e de Distribución

Os ambientes industriais a miúdo contén grandes cargas eléctricas e equipos de conmutación capaz de xerar voltaxes transitorias significativas.

Os MOVs son amplamente utilizados en:

• Sistemas de potencia industrial

• Paneis de control

• Sistemas de automatización

• Centros de control de motores

• Equipamento de distribución

Estes instalacións axudan a proteger tanto o equipamento de potencia como a electrónica de control sensible.

Electrónica de Consumo

Moitos produtos de consumo contén protección de MOV incorporada.

Exemplos incluyen:

• Teléfonos móbiles

• Ordenadores portátiles

• Ordenadores de escritorio

• Televisións

• Cámaras dixitais

• Sistemas de xogos

• Aparelhos de fogar

Os MOVs axudan a protexer estes dispositivos de perturbacións de tensión que poden ocorrer na rede eléctrica.

Aplicacións Especializadas de Alta Frecuencia

Aínda que se utilizan principalmente para protección contra picos, os MOVs tamén se poden encontrar en certas aplicacións de alta frecuencia e microondas.

As súas características eléctricas non lineais poden ser utilizadas para:

• Modulación de sinais

• Detección de sinais

• Conversión de frecuencia

Estas aplicacións son menos comúns, pero demostran a versatilidade da tecnoloxía MOV.

Consejos de Deseño e Selección de Circuitos de Protección MOV

A selección correcta do MOV é esencial para conseguir unha protección fiable contra picos. O dispositivo debe soportar condicións de operación normal mentres manexa de forma segura eventos de sobrevolta transitoria.

Determine a Tensión de Operación Contínua

O MOV debe permanecer inactivo durante a operación normal.

Unha práctica común de deseño é seleccionar un MOV cunha clasificación de voltage continua aproximadamente do 10% ao 15% máis alta que o voltage de operación esperado. Isto axuda a acomodar as variacións de subministro e prevén a conducción non desexada.

Calcular a Clasificación de Enerxía de Pico Requerida

Estimar a enerxía de pico máxima esperada na aplicación e seleccionar un MOV cun marxe de seguridade adecuada.

As clasificacións de enerxía máis altas xeralmente melloran a durabilidade e proporcionan unha mellor protección en ambientes onde ocorren picos con frecuencia.

Verificar a Capacidade de Corrente de Pico

O MOV seleccionado debería ter unha clasificación de corrente de pico maior que a máxima corrente transitoria anticipada.

Unha marxe adicional para o manexo da corrente a miúdo mellora a fiabilidade a longo prazo e reduce o estrés no dispositivo.

Considerar os Requisitos de Disipación de Potencia

A enerxía de pico absorbida polo MOV convértese en calor.

O dispositivo seleccionado debería proporcionar unha capacidade de disipación de potencia adecuada para manexar as condicións de operación esperadas sen un estrés térmico excesivo.

Seleccionar a Voltage de Suxeición Correcta

A voltage de suxeición debería ser suficientemente baixa para protexer os compoñentes sensibles, pero suficientemente alta para evitar a conducción innecesaria durante a operación normal.

Seleccionar o valor adecuado é un dos aspectos máis importantes do deseño de protección do MOV.

Incluir Dispositivos de Protección Adicionais

Os MOVs a miúdo combínanse con compoñentes de protección adicionais, como fusibles e dispositivos de protección térmica.

Estes dispositivos proporcionan protección adicional se un pico severo ou unha condición de sobrevoltage prolongada causan unha corrente excesiva ou sobrecalentamento.

Melores Prácticas para unha Protección Fiábel do MOV

Para un funcionamento fiable, asegúrese de que o MOV seleccionado proporciona:

• Marxe de voltage continua adecuada

• Capacidade de enerxía de pico suficiente

• Clasificación de corrente de pico apropiada

• Capacidade de disipación de potencia adecuada

• Voltage de suxeición correcto

• Fusible ou protección térmica apropiada

Seguir estas directrices axuda a mellorar o rendemento da protección contra picos, a fiabilidade do equipamento e a seguridade global do sistema.

Conclusión

Os MOVs proporcionan un método sinxelo e efectivo para protexer o equipamento electrónico de danos causados por picos de voltage. A súa capacidade para responder rápidamente, suxeitar voltage excesivo e absorber enerxía de pico convérteos nunha opción común en subministros de potencia, sistemas industriais, equipamento de comunicación e electrónica de consumo. Comprender a operación do MOV, as súas clasificacións, comportamento de envellecemento e unha adecuada integración do circuíto axuda a garantir unha protección fiable contra picos e mellora a durabilidade a longo prazo dos sistemas electrónicos.






Perguntas Frequentes [FAQ]

1. Por que se conecta un MOV en paralelo en lugar de en serie co circuíto que protexe?

Un MOV conéctase en paralelo para que poida supervisar continuamente o voltage no circuíto protexido sen interferir co fluxo normal da corrente. Durante a operación normal, o MOV mantén un estado de alta resistencia e extrae só unha pequena corrente de fuga. Cando un pico de voltage supera a voltage de suxeición, o MOV cambia rapidamente a un estado de baixa resistencia e proporciona un camiño alternativo para a corrente de pico. Esta disposición permite que o MOV desvíe a enerxía excesiva dos compoñentes sensibles mentres mantén a operación normal do circuíto baixo condicións estándar.

2. Como afecta a exposición repetida a picos á fiabilidade a longo prazo dun MOV?

Cada evento de pico absorbido por un MOV causa unha pequena cantidade de degradación interna na súa estrutura de gránulo de óxido de zinc. Co tempo, as picos repetidos poden reducir a capacidade de manexo de enerxía do dispositivo, aumentar a corrente de fuga e alterar a súa voltage de suxeición. Aínda que un MOV pode seguir funcionando despois de numerosos eventos de pico, o seu rendemento protector diminúe gradualmente. Por esta razón, os MOVs considéranse dispositivos de protección sacrificial e poden requirir inspección ou substitución despois de exposición significativa a picos para manter unha protección fiable.

3. Que factores deben ser evaluados ao seleccionar un MOV para a protección contra picos do subministro de potencia?

A selección adecuada do MOV require avaliar múltiples especificacións en lugar de centrarse só na clasificación de voltage. Os parámetros importantes inclúen o voltage de traballo máximo, a voltage de suxeición, a clasificación de corrente de pico, a capacidade de absorción de enerxía, o tempo de resposta, a corrente de fuga e a resistencia a picos a longo prazo. O MOV seleccionado debería soportar o voltage de operación normal sen conducir, mentres proporciona unha capacidade de manexo de picos suficiente para os eventos transitorios esperados. Márgenes de deseño adecuados melloran a fiabilidade e axudan a evitar o envellecemento ou fallos prematuros do MOV.

4. Por que os MOVs son comúnmente utilizados xuntos con fusibles ou dispositivos de protección térmica?

Mentres que un MOV manexa efectivamente picos de curta duración, non está deseñado para conducir corrente de maneira continua durante condicións de sobrevoltaxe prolongadas. Se ocorre un fallo severo, o MOV pode permanecer condutivo e xerar calor excesivo. Un fusible ou un dispositivo de protección térmica proporciona unha capa secundaria de seguridade ao desconectar o MOV cando se desenvolven condicións anormais de corrente ou temperatura. Esta combinación axuda a previr o sobrecalentamento, danos no equipo e posibles perigos para a seguridade, ao tempo que mellora a confiabilidade xeral do circuíto de protección.

5. Como permite a estrutura interna de granos de óxido de cinc que un MOV responda tan rapidamente a picos de voltagem?

Un MOV consístese principalmente en granos de óxido de cinc rodeados por xunctores de límites de grano microscópicos que se comportan de maneira similar a unha gran rede de xunctores semicondutores. Baixo condicións de voltagem normais, estes xunctores restrinxen o fluxo de corrente, resultando nunha resistencia moi alta. Cando a voltagem supera o limiar do dispositivo, ocorren mecanismos de condución como a tunelización de electróns e a ruptura en avalancha a través dos límites dos granos. Isto provoca que a resistencia caia rapidamente, permitindo que o MOV conduza grandes correntes de sobrecarga en nanosegundos e limite a voltagem antes de que os compoñentes sensibles poidan ser danados.

Blog relacionado
