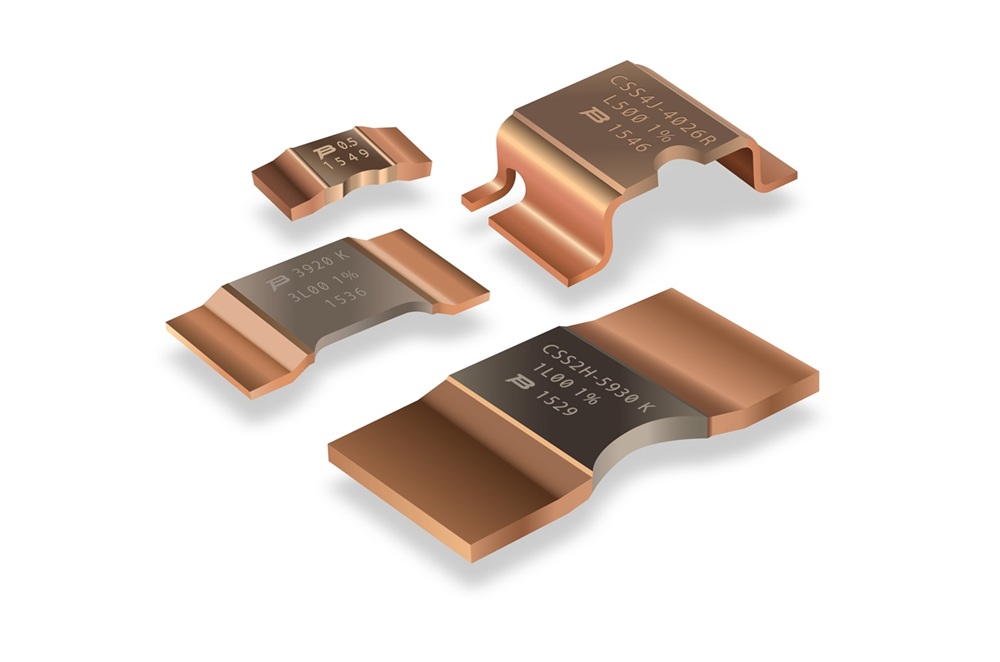

Como funcionan as resistencias de derivación nas aplicacións de detección de corrente

As resistencias de derivación son compoñentes esenciais para medir a corrente con precisión en sistemas eléctricos e electrónicos.Este artigo explica como funcionan, como se comparan coas resistencias de detección actuais e que factores importan á hora de seleccionalas e deseñalas para diferentes aplicacións.Tamén abrangue temas importantes como o valor da resistencia, a potencia nominal, o comportamento térmico, as conexións Kelvin, a precisión da medición e a avaliación da folla de datos.Xuntos, estes puntos mostran como as resistencias de derivación admiten un seguimento preciso da corrente, un funcionamento seguro e un rendemento fiable en sistemas de electrónica de potencia, industria e automoción.

Catálogo

Resumo de resistencias de derivación

As resistencias de derivación úsanse para medir a corrente en sistemas eléctricos.Funcionan baseándose na Lei de Ohm (V = I·R), onde unha pequena resistencia crea unha caída de tensión que é proporcional á corrente.Esta tensión pódese medir e usar para controlar o fluxo de corrente sen afectar significativamente o circuíto.

Estes compoñentes están deseñados cunha resistencia moi baixa, o que permite que a maior parte da corrente pase ao mesmo tempo que produce un sinal medible.Isto fai que sexan axeitados para a detección de corrente precisa e fiable en varios sistemas electrónicos.Adoitan usarse con dispositivos como amplificadores ou microcontroladores para a monitorización en tempo real.

Para manter a precisión, son importantes materiais estables e un rendemento térmico adecuado.Os cambios de temperatura poden afectar á resistencia, polo que os materiais con baixa variación de temperatura úsanse habitualmente para garantir resultados consistentes.

As resistencias de derivación utilízanse amplamente nos sistemas modernos onde se require un control de corrente, incluíndo o control de enerxía, a xestión da enerxía e a protección do sistema.O seu deseño sinxelo e o seu funcionamento fiable fan que sexan unha opción común para aplicacións básicas e avanzadas.

Resistencia de derivación vs resistencia de detección de corrente

Tanto as resistencias de derivación como as de detección de corrente miden a corrente eléctrica creando unha pequena caída de tensión controlada a través dunha resistencia coñecida.Na práctica, a corrente flúe a través da resistencia e o equipo de medida le a diferenza de tensión entre os seus terminais.Esa voltaxe úsase entón para calcular a corrente usando a lei de Ohm.

A diferenza comeza con como se constrúe fisicamente cada compoñente e onde se usa.Unha resistencia de derivación adoita ser máis grande e deseñada para soportar altos niveis de corrente, a miúdo no rango de decenas ou centos de amperios.Está construído con material condutor máis groso para que poida soportar a calor xerada cando o atravesan grandes correntes.

Unha resistencia de detección de corrente, pola contra, é moito máis pequena.Está deseñado para medir correntes de baixa a moderada en placas de circuíto, onde o espazo é limitado e os sinais deben lerse con alta precisión.O tamaño máis pequeno permítelle encaixar directamente en deseños electrónicos compactos sen engadir volume.

Deseño físico e instalación

A forma en que se instalan estas resistencias reflicte como se usan.

Unha resistencia de derivación adoita montarse por separado da placa de circuíto principal.Pódese atornillarse a soportes metálicos ou barras colectoras, creando unha conexión mecánica sólida que pode transportar unha corrente intensa sen sobrequecer ou afrouxar.A instalación adoita deixar espazo ao redor da resistencia para permitir que a calor se disipe no aire circundante ou na estrutura de montaxe.

Pola contra, unha resistencia de detección de corrente colócase directamente nunha placa de circuíto impreso (PCB) usando técnicas de montaxe en superficie ou de orificio pasante.Durante a montaxe, sódase na súa posición ao longo do camiño actual.O seu pequeno tamaño significa que a calor debe ser xestionada a través do propio PCB, a miúdo usando trazos de cobre ou vías térmicas para espallar a calor.

Esta diferenza de colocación tamén afecta á accesibilidade.As resistencias de derivación son máis fáciles de inspeccionar ou substituír en sistemas grandes, mentres que as resistencias de detección de corrente están integradas firmemente no deseño da placa.

Contexto da aplicación

Os ambientes onde operan estes compoñentes mostran aínda máis as súas diferenzas.

Unha resistencia de derivación úsase en sistemas de alta potencia, como accionamentos de motores, maquinaria industrial e sistemas de almacenamento de enerxía.Nestas configuracións, os niveis actuais son altos e poden fluctuar rapidamente.A resistencia debe permanecer estable baixo estrés térmico e seguir proporcionando lecturas fiables aínda que suban as temperaturas.

Unha resistencia de detección de corrente utilízase en sistemas electrónicos compactos como circuítos de xestión de baterías, dispositivos móbiles e electrónica integrada.Nestes casos, a corrente é menor, pero a medición debe ser moi precisa, moitas veces para detectar pequenos cambios no uso de enerxía ou no estado da batería.

Factores de selección e rendemento

Aínda que ambos os compoñentes dependen do mesmo principio de medición, a elección entre eles depende de como funcione o sistema.

Selecciónase unha resistencia de derivación cando a prioridade é xestionar a corrente elevada e xestionar a calor de forma eficaz.A súa maior masa e estilo de montaxe permítenlle absorber e disipar enerxía sen unha deriva significativa do rendemento.

Escóllese unha resistencia de detección de corrente cando a prioridade é a precisión e o tamaño compacto.Estas resistencias adoitan ter valores de tolerancia máis estritos e un rendemento máis estable sobre a temperatura, o que é importante para a medición precisa do sinal en circuítos sensibles.

Os parámetros clave aplícanse a ambos os tipos, incluíndo o valor de resistencia, a potencia nominal e o coeficiente de temperatura.Non obstante, a importancia de cada parámetro cambia dependendo da aplicación.Os sistemas de alta potencia céntranse máis na durabilidade e na capacidade térmica, mentres que a electrónica compacta prioriza a precisión e a consistencia.

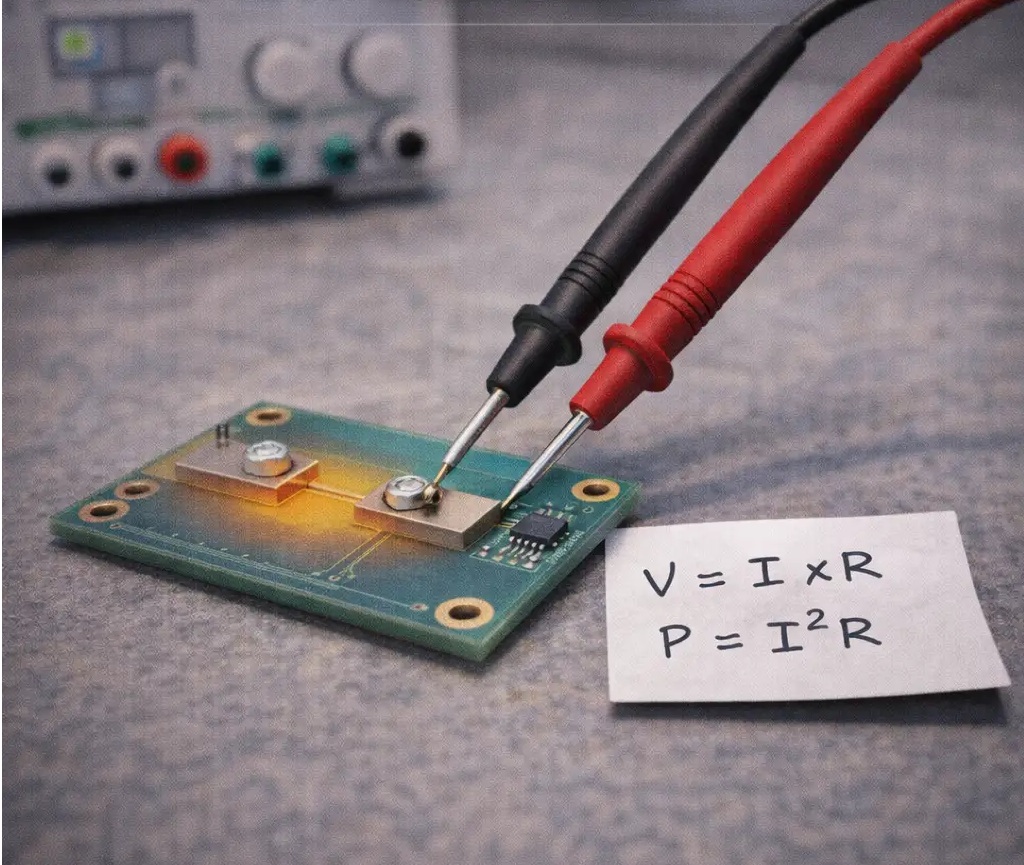

Selección dunha resistencia de derivación

A selección da resistencia de derivación correcta é fundamental para manter a precisión, fiabilidade e eficiencia dos sistemas de medición actuais en varias aplicacións ao tempo que se abordan distintos desafíos de enxeñería.

Valor de resistencia

O valor da resistencia dita o equilibrio entre a saída de sinal medible e a reducida perda de potencia.Normalmente especificado en miliohmios ou microohmios, o valor seleccionado debe xerar caídas de tensión adecuadas para unha detección precisa da corrente sen provocar unha disipación excesiva de enerxía.Esta interacción faise pronunciada en sistemas de alta corrente, como baterías de vehículos eléctricos ou conversores de enerxía solar, onde incluso pequenas ineficiencias poden afectar á estabilidade térmica e á fiabilidade operativa.Simula escenarios diversos e aplica probas iterativas para identificar un valor de resistencia ideal adaptado á potencia específica e á dinámica térmica.

Clasificación de potencia

A potencia nominal representa a capacidade da resistencia para tolerar a calor sen degradación durante as cargas de corrente máximas, calculada mediante P = I²·R.As marxes de seguridade introdúcense a miúdo para acomodar correntes de punta impredicibles, especialmente en áreas como conversores industriais, unidades de motores ou sistemas aeroespaciais.As prácticas de xestión térmica melloradas, como o uso de disipadores de calor, mecanismos de refrixeración reforzados ou deseños estratéxicos de fluxo de aire, mitigan as vulnerabilidades inducidas pola temperatura, reducindo así os riscos de envellecemento prematuro, fallos de compoñentes ou interrupcións operativas.

Tolerancia e precisión

A tolerancia dunha resistencia determina a súa precisión para manter os valores exactos de resistencia, afectando directamente a precisión dos datos.As resistencias de baixa tolerancia son indispensables para os dominios nos que as medicións eléctricas precisas son esenciais, incluíndo diagnósticos médicos e tecnoloxías aeroespaciais.A miúdo, estas resistencias están suxeitas a estritos estándares de fabricación e rigorosos procedementos de calibración, o que garante un rendemento sen compromisos en escenarios nos que a seguridade humana ou as aplicacións críticas dependen dunha interpretación de datos consistente e fiable.

Coeficiente de temperatura (TCR)

O TCR define o grao en que a resistencia dunha resistencia cambia coa temperatura.Manter un TCR baixo vólvese crucial para aplicacións que soportan condicións térmicas fluctuantes, como sistemas de control de automóbiles, infraestruturas de transmisión de enerxía ou despregamentos militares en climas extremos.A incorporación de materiais avanzados como aliaxes resistivas ou revestimentos protectores é un enfoque común para reducir a susceptibilidade aos cambios de resistencia, salvagardar a robustez ambiental e minimizar os erros en cascada en situacións reais que impliquen diversos ciclos de temperatura.

Configuracións de montaxe e tamaño físico

Os deseños das resistencias de derivación varían moito, desde opcións de montaxe en superficie que aforran espazo ata formatos de parafuso máis grandes destinados a escenarios de alta enerxía.A elección correcta depende dunha avaliación dos niveis de corrente, das limitacións físicas e do rendemento necesario de disipación de calor.As resistencias de montaxe en superficie favorecen deseños compactos dentro de circuítos estreitamente integrados, mentres que as configuracións de parafuso ofrecen unha estabilidade mecánica mellorada en configuracións industriais ou de rede eléctrica.Compróbase o rendemento mediante probas ambientais para mellorar o comportamento eléctrico e a resistencia mecánica en condicións de funcionamento específicas.

Superando a inductancia parasitaria

A inductancia parasitaria, unha causa de imprecisións de medición en sistemas de alta frecuencia, esixe atención na detección de corrente alterna de precisión.Os resistores deseñados con xeometrías especializadas, arquitecturas multicapa ou innovacións de enxeñería que reducen a inductancia limitan a distorsión do sinal e melloran a capacidade de resposta dinámica.Os prototipos de enxeñaría son sometidos a unha análise minuciosa durante os ciclos de deseño iterativos, o que garante que a detección de corrente manteña a súa integridade mesmo en sistemas sometidos a sobrecargas eléctricas rápidas e transicións complexas de formas de onda.

Conexións Kelvin (4 fíos).

As conexións Kelvin, que se distinguen pola súa capacidade para negar a influencia da resistencia do chumbo, permiten un maior grao de precisión nos sistemas de detección de corrente, especialmente en ambientes de proba de semicondutores ou instrumentación de laboratorio.Esta configuración garante que só o valor da resistencia inherente contribúa ás medicións de tensión, logrando así unha precisión óptima en aplicacións nas que unha variabilidade menor podería minar os resultados.Os sistemas elaborados con conexións Kelvin integran leccións extraídas de décadas de desenvolvemento de instrumentación especializada, combinando metodoloxías comprobadas e deseños adaptativos para condicións extremas.

Deseño e cálculo de resistencias en derivación

O deseño e o cálculo das resistencias en derivación esixen precisión para aliñarse coas aplicacións que requiren medicións precisas e fiabilidade operativa.A selección coidadosa axuda a reducir as ineficiencias mentres soporta estrés operativo, facendo que o enfoque sexa técnico e profundamente intuitivo.

As bases para o deseño de resistencias en derivación atópanse na Lei de Ohm: R = V/I, onde a resistencia (R) se deriva da tensión (V) e da corrente (I).Este principio impulsa o equilibrio entre conseguir unha caída de tensión lexible para obter precisión e reducir as perdas de enerxía.

Un intervalo de caída de tensión de uso habitual sitúase entre 50 mV e 100 mV, que ofrece unha precisión fiable sen agravar a disipación de enerxía.Non obstante, determinar este intervalo require unha comprensión íntima do contexto específico do sistema.

• Nos sistemas de alta corrente, a precisión medible adoita competir coa eficiencia enerxética, xa que as caídas de tensión excesivas poden provocar a xeración de calor ou problemas de rendemento.

• As aplicacións prácticas , como os sensores de corrente nos sistemas de automóbiles, demostran como manter a uniformidade do alcance se traduce tanto nun rendemento estable como nun desperdicio de enerxía minimizado.

A lonxevidade e estabilidade dunha resistencia de derivación dependen da súa capacidade para soportar a disipación de potencia calculada, determinada por P = I²·R.Esta ecuación proporciona información sobre como o resistor tolera as tensións térmicas durante a operación.

Unha directriz amplamente adoptada na selección de resistencias en derivación é optar por un compoñente cunha potencia nominal de polo menos o dobre do valor de disipación esperado.

• Esta marxe ten en conta os picos de corrente transitorios, evitando un posible sobrequecemento ou fallos catastróficos.

• Por exemplo, os sistemas de control de motores industriais enfróntanse a duras condicións eléctricas e térmicas;un resistor de clasificación conservadora protexe contra as interrupcións, garantindo o funcionamento a pesar de aumentos de corrente inesperados.Esta énfase na durabilidade como as opcións de enxeñería configuran a capacidade dun sistema para soportar condicións estresantes mantendo a precisión.

Nun ambiente de funcionamento como un circuíto de 20 A, a función dunha resistencia de derivación é crear un sinal de detección de 100 mV.Para calcular os seus parámetros:

1. Resistencia R = 100 mV ÷ 20 A = 5 mΩ.
2. Potencia disipada P = (20 A)² × 5 mΩ = 2 W.
3. Estratexia de selección: usando unha resistencia nominal de 4W, o dobre da disipación calculada garante a estabilidade térmica en condicións de flutuación.

Esta técnica, cando se estende a sectores como os sistemas de enerxía renovable, inflúe directamente na eficiencia e na seguridade.Por exemplo:

• A vixilancia de inversores fotovoltaicos implica xestionar unha complexa dinámica de tensión e corrente, onde ferramentas de medición fiables, como as resistencias de derivación, proporcionan unha visión operativa fundamental.

O proceso de deseño de resistencias en derivación exemplifica a intersección de cálculos e funcionalidades.As ecuacións proporcionan a columna vertebral, pero os resultados exitosos dependen de recoñecer as complexidades ambientais, eléctricas e térmicas en xogo.

• En contextos de automoción, satisfacer a dobre demanda de precisión e aforro de enerxía reforza a confianza dos consumidores e a lonxevidade do produto.

• As aplicacións industriais prosperan en deseños conservadores e resistentes que absorben as descargas eléctricas cunha fiabilidade sostida.

• Os sistemas de enerxía renovable benefícianse de enfoques personalizados onde a adaptabilidade ás sobretensións mellora a eficiencia a longo prazo.

En definitiva, a arte do deseño de resistencias de derivación reside en harmonizar a precisión teórica coa conciencia da variabilidade, garantindo que cada detalle contribúa á integridade global do sistema.

Precisión con conexións Kelvin

As aplicacións que requiren alta precisión, especialmente no sector da automoción, dependen dunha precisión incomparable para soportar un funcionamento perfecto, a garantía de seguridade e a eficiencia dos recursos.

As imprecisións na medición actual, especialmente en contextos como o sistema de xestión da batería de vehículos eléctricos, comprometen directamente a fiabilidade e o rendemento operativo.Conseguir medicións de corrente precisas é esencial non só para protexerse contra riscos como sobrecarga, subtensión e fallas térmicas, senón tamén para prolongar a vida útil do sistema.Dentro da funcionalidade dos vehículos eléctricos, a xestión eficiente da enerxía destaca como un claro diferenciador, que separa os deseños excepcionais dos que non se atopan.Cando se incorporan técnicas de medición melloradas, as marxes de erro redúcense.Esta mellora reforza a durabilidade do sistema ao tempo que ofrece unha experiencia máis fluida e intuitiva.Aquí, a precisión funciona como a pedra angular da fiabilidade, mantendo un rendemento efectivo mesmo baixo as esixentes limitacións das operacións prácticas.

A conexión Kelvin emprega resistencias de 4 terminais para proporcionar un medio altamente eficaz de illar as vías que transportan corrente das vías de detección, eliminando así as imprecisións causadas pola resistencia de contacto e a resistencia do chumbo.Este enfoque está adaptado para industrias nas que incluso pequenas desviacións poden converterse en desafíos máis grandes do sistema, afectando tanto á funcionalidade como á seguridade.

Nos vehículos eléctricos, os sensores calibrados en Kelvin demostran unha fiabilidade excepcional no seguimento dos sistemas de propulsión, permitindo un control preciso do fluxo de alta corrente ao tempo que protexe a estabilidade do sistema.

Dentro da enxeñaría de precisión, este enfoque de deseño reduce as incertezas de medición e admite aplicacións onde as decisións en milisegundos e os niveis de miliamperios son a norma.

A conexión Kelvin, como compoñente fundamental na enxeñaría, enfatiza o valor de reducir a ambigüidade, unha necesidade para campos impulsados ​​por resultados de precisión.

As resistencias de derivación de precisión modernas integran características de vangarda para sobresalir en condicións ambientais extremas.A utilización de valores de coeficiente de resistencia a baixa temperatura (TCR) garante un rendemento fiable do sistema independentemente dos climas fluctuantes.Por exemplo, estas resistencias permiten un funcionamento fluido en condicións que van desde a calor intensa nas estradas queimadas polo sol ata o frío extremo que se atopa nas misións aeroespaciais.As súas composicións de aliaxe avanzadas estabilizan aínda máis o rendemento durante ciclos prolongados, limitando a deriva e garantindo unha precisión consistente mesmo despois dun uso prolongado.

Esta tecnoloxía en evolución ilustra como a ciencia dos materiais e a innovación en enxeñaría converxen para crear compoñentes que se adaptan de forma dinámica.Estes atributos resoan en varias aplicacións, desde aumentar a fiabilidade dos vehículos eléctricos ata protexer os equipos de navegación aeroespacial.Combinando durabilidade con precisión, estas resistencias exemplifican solucións de enxeñería capaces de afrontar de frente diversos desafíos operativos.

A implementación de conexións Kelvin esténdese moito máis aló do dominio automotriz, atopando aplicacións valiosas en varios ámbitos de alta tecnoloxía:

• En robótica, facilita un control preciso do motor, garantindo un bo funcionamento e axilidade nos sistemas mecánicos.

• Na automatización industrial, admite a precisión en liñas de montaxe de alta velocidade e procesos complexos.

• Na instrumentación médica, mellora a fiabilidade dos dispositivos sensibles á corrente, como os equipos de vixilancia críticos para a vida.

Ao negar eficazmente os erros introducidos pola resistencia do conector, os deseños baseados en Kelvin contribúen á precisión inquebrantable destes sofisticados sistemas.Esta adaptabilidade senta as bases para avances tecnolóxicos que poderían impulsar avances en áreas tan variadas como a innovación na fabricación e as solucións sanitarias que salvan vidas.

Aplicacións do sector da automoción

O cambio transformador cara á electrificación dos vehículos está impulsando a necesidade de ferramentas avanzadas para xestionar e supervisar con precisión os sistemas eléctricos dos vehículos eléctricos.Como compoñentes duradeiros e altamente fiables, as resistencias de derivación intégranse perfectamente nos modernos sistemas de automóbiles, o que permite unha coherencia operativa, un uso mellorado da enerxía e unha seguridade mellorada.A súa utilización, aínda que admite as tecnoloxías existentes, tamén fomenta avances no deseño do automóbil e na funcionalidade xeral.

Xestión da batería

A integración de resistencias de derivación nos sistemas de xestión da batería (BMS) serve como pedra angular para analizar a saúde da batería e optimizar os ciclos de carga/descarga nos vehículos eléctricos (EV).O seguimento do fluxo de corrente a través das derivacións permite un alto nivel de precisión no cálculo do estado de carga (SOC), un parámetro que afecta directamente a seguridade, as previsións de alcance e a eficiencia operativa.

As lecturas precisas de SOC derivadas dos datos de derivación axudan a evitar dificultades operativas importantes.Por exemplo, sobreestimar o SOC pode producir un esgotamento de enerxía inesperado, mentres que subestimalo pode desperdiciar a capacidade da batería non utilizada.

As resistencias de derivación compensadas por temperatura úsanse para manter un rendemento estable en condicións ambientais cambiantes.Ao mitigar a deriva térmica, un desafío común cando os vehículos operan en climas extremos ou durante períodos prolongados, este deseño mellora a estabilidade do rendemento.

A análise dos datos de derivación axuda a detectar os primeiros signos de desgaste da batería.Pequenos cambios nos patróns de carga e descarga, xunto coa medición precisa da corrente, proporcionan información útil para o mantemento.A acción temprana axuda a prolongar a duración da batería.Este enfoque reduce os problemas de garantía e reduce os custos a longo prazo.

Eficiencia do tren motriz

Dentro do sistema de tren motriz dun EV, as resistencias de derivación son importantes para a monitorización actual dos motores de tracción.Este control preciso sobre o par motor e o consumo de enerxía promove unha dinámica óptima do vehículo ao tempo que reduce o desperdicio de enerxía.

A introdución de datos xerados por derivación de alta resolución nos algoritmos de control demostrou beneficios tanxibles en eficiencia.Por exemplo, combinar estes datos coa aprendizaxe automática avanzada permite respostas preditivas a diferentes condicións de condución, como navegar por pendentes pronunciadas, aceleracións bruscas ou tráfico de parada e marcha.

A retroalimentación dinámica das derivacións tamén minimiza a ondulación do par, un fenómeno que afecta a suavidade da marcha e pode provocar unha tensión excesiva nos compoñentes da transmisión.Ao abordar isto, a retroalimentación de derivación non só mellora o confort de condución, senón que tamén amplía a vida útil dos elementos críticos do vehículo.

Ademais, os sistemas baseados en resistencias de derivación actúan como unha capa protectora para os compoñentes do tren motriz.Patróns anómalos como picos actuais ou comportamentos de carga pouco habituais poden activar alertas precoces, o que provoca intervencións oportunas.Esta capacidade preventiva aumenta a fiabilidade e reduce os custos de reparación ao tempo que protexe os pasaxeiros e a infraestrutura.

Seguridade do sistema de carga

Durante a fase de carga, as resistencias de derivación cumpren unha dobre responsabilidad: xestionar o fluxo de corrente e mellorar a seguridade xeral do proceso.As súas medicións precisas garanten taxas de carga equilibradas, evitando riscos asociados a eventos de sobrecorriente que poderían producir danos nos sistemas a bordo ou comprometer a fiabilidade da batería.

Os escenarios de carga rápida, caracterizados por condicións enerxéticas fluctuantes, benefician especialmente da realimentación flexible e instantánea que proporcionan as derivacións.A colocación de derivación está optimizada para soportar un fluxo de enerxía eficiente e reducir a perda de enerxía.As probas repetidas axudan a mellorar este proceso.

Os datos de derivación tamén inician mecanismos de seguridade durante a carga.Por exemplo, as sobrecargas anormais de corrente poden activar automaticamente medidas como o illamento dos circuítos ou a redución de corrente controlada, protexendo tanto o vehículo como a fonte de enerxía.Estas garantías engaden tranquilidade para os usuarios finais, especialmente a medida que a infraestrutura de carga de alta velocidade se fai cada vez máis común.

Ademais, os coñecementos derivados das medicións de derivación admiten a compatibilidade nun espectro de redes de carga.Os fabricantes están a priorizar o desenvolvemento de sistemas de xestión de baterías versátiles capaces de ofrecer un rendemento consistente en cargadores domésticos, estacións públicas e redes de carga rápida de alta potencia.Esta adaptabilidade atende a diversas necesidades mantendo a fiabilidade e a eficacia da carga.

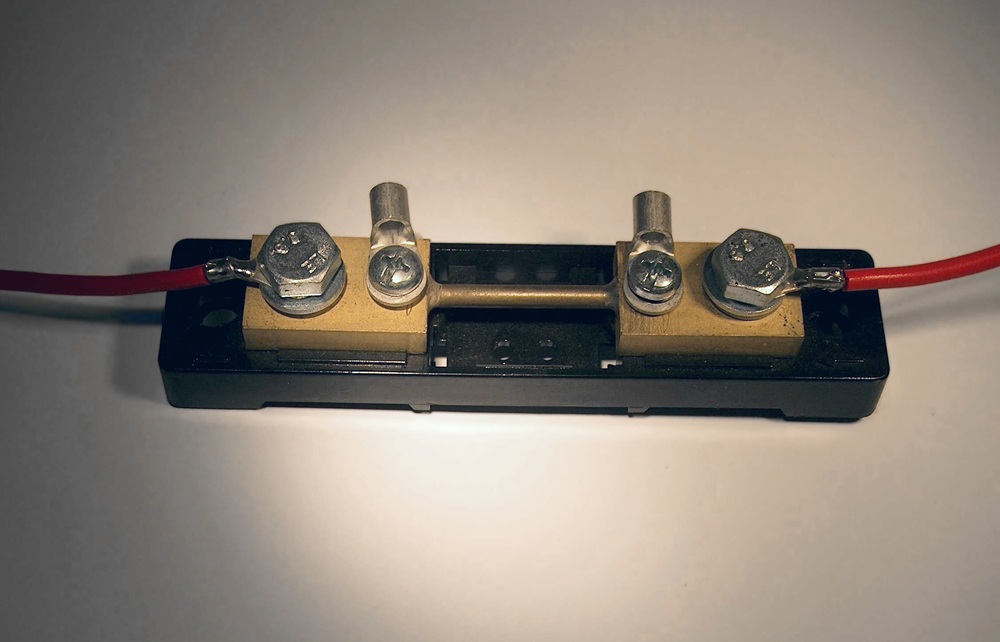

Shunts en electrónica de potencia

Non se pode exagerar o papel das derivacións na electrónica de potencia moderna, xa que cumpren funcións críticas na xestión de ambientes de alta corrente esenciais para os sistemas de enerxía renovable e as aplicacións industriais.A súa integración admite a fiabilidade operativa, mellora a eficiencia e reforza a seguridade do sistema, converténdoos en compoñentes indispensables nas arquitecturas de enerxía contemporáneas.

Conversión de potencia

As derivacións contribúen significativamente a diversos aspectos dos sistemas de conversión de enerxía:

• Feedback actual para a estabilidade: as derivacións proporcionan información de corrente precisa para optimizar as operacións en inversores solares, controladores de almacenamento de enerxía e dispositivos UPS.Ao facilitar a regulación precisa da tensión, estabilizan a transferencia de enerxía mesmo en condicións de carga fluctuantes.

• Rendemento MPPT: Nos sistemas de enerxía solar, as medicións de derivación en tempo real melloran o seguimento do punto de máxima potencia (MPPT), garantindo unha extracción de enerxía óptima en condicións de irradiación e ambientais variables.

• Operacións de UPS fiables: A detección baseada en derivación nos sistemas UPS axuda a xestionar as perturbacións de enerxía, ofrecendo transicións máis suaves que reducen riscos como danos de hardware e perda de datos durante cortes.

O deseño compacto e non invasivo admite unha fácil integración en sistemas DC de alta tensión e redes AC multifásicas.As resistencias de derivación adoitan ser preferidas aos sensores de efecto Hall debido ao menor custo e ao rendemento estable en condicións como a interferencia electromagnética e os cambios de temperatura.

Control de Motor

Os sistemas de control de motores en aplicacións industriais e robóticas dependen de derivacións para un rendemento superior:

• Capacidades de modulación: Ao incorporar derivacións nos bucles de realimentación, os sistemas conseguen precisión na regulación do par, velocidade e posición.Isto garante operacións máis suaves, especialmente en aplicacións que requiren aceleración e desaceleración rápidas, como brazos robóticos e sistemas de transporte de fabricación.

• Resiliencia ao ruído: As derivacións teñen unha notable inmunidade ao ruído de alta frecuencia, un obstáculo frecuente en ambientes con actividade electromagnética importante.Por exemplo, os vehículos eléctricos aproveitan as derivacións para garantir un rendemento óptimo do motor de tracción, evitando problemas como parar ou esvarar por diversos terreos.

• Seguridade en aplicacións pesadas: Aplicacións como guindastres e bombas industriais benefícianse da monitorización activada por derivación, detectando variacións de corrente que, doutro xeito, poderían provocar sobrequecemento ou avaría dos equipos.Esta funcionalidade é vital nas industrias que cumpre con estritos estándares de seguridade e esixencias regulamentarias.

Ao combinar lecturas de corrente precisas con algoritmos computacionais avanzados, os sistemas baseados en derivacións aliñan a eficiencia operativa coa durabilidade prolongada dos equipos, ao tempo que fomentan a seguridade en escenarios de uso crítico.

Ambientes de alta corrente

As derivacións demostran un rendemento robusto en condicións de alta corrente e alta tensión:

• Rendemento térmico duradeiro: Capaz de soportar tensións térmicas sen deriva substancial, as derivacións permiten unha funcionalidade consistente e precisa en aplicacións a gran escala, como parques eólicos ou sistemas de almacenamento de enerxía a escala de rede.

• Minimización da perda de enerxía: as innovacións nos materiais e na fabricación levaron a producir shunts con menor resistencia, reducindo así a perda de enerxía, un factor crucial para os sistemas que fan fincapé na sustentabilidade e a eficiencia enerxética.

• Mantemento proactivo de equipos: os datos recollidos das derivacións admiten estratexias de mantemento preditivo, o que permite a detección oportuna de tendencias anómalas antes de que se convertan en fallos de alto custo ou interrupcións operativas.

A súa capacidade para soportar correntes flutuantes durante períodos prolongados enfatiza o seu papel esencial para manter a fiabilidade en ambientes de enerxía esixentes, ao tempo que contribúen a simplificar os protocolos de mantemento que maximizan a lonxevidade do sistema.

O panorama da tecnoloxía de derivación está experimentando unha rápida evolución para satisfacer as demandas emerxentes:

• Integración intelixente con IoT: os avances nas tecnoloxías de IoT e redes intelixentes permitiron que as derivacións se emparejen co procesamento de sinal dixital, desbloqueando funcións como análise RÁPIDA, diagnóstico remoto e capacidades de mantemento preditivo.Isto permite ás industrias aproveitar os coñecementos de datos para reducir o tempo de inactividade mantendo un rendemento óptimo.

• Miniaturización para solucións compactas: o cambio cara a deseños máis pequenos e multifuncionais levou a que se deseñaran derivacións con funcionalidades adicionais como a detección de temperatura.Estas innovacións atenden a aplicacións limitadas no espazo como avións eléctricos híbridos e drons de vangarda, demostrando que a compacidade e a funcionalidade poden coexistir.

Precisión de medición

Conseguir unha precisión de medición refinada require máis que seleccionar compoñentes que cumpran especificacións estritas.Require unha estratexia cohesionada que abarque un deseño meticuloso de circuítos, eleccións deliberadas de compoñentes e unha profunda conciencia de como os factores ambientais e operativos inflúen no comportamento do sistema.A interacción entre a precisión teórica e o rendemento práctico adoita estar en como se anticipan e abordan as condicións.

Consideracións de deseño de circuítos

• Selección de amplificadores: cando se traballa con niveis de sinal mínimos, a elección dos amplificadores vólvese crucial.Os amplificadores de grao de precisión, caracterizados por unha baixa compensación e niveis de ruído reducidos, melloran a claridade do sinal, garantindo que incluso as entradas débiles sexan procesadas con precisión.

• Filtrado de ruído: os filtros activos ou pasivos permiten que os sistemas rexeiten os ruídos perturbadores ou as interferencias de forma eficaz.Isto é especialmente vital en ambientes propensos a oscilacións rápidas ou perturbacións de alta frecuencia, onde a integridade do sinal podería verse comprometida.

• Prácticas de calibración: a calibración é esencial para manter a precisión.As calibracións enfocadas ás aplicacións realizadas regularmente contrarrestan os cambios ambientais ou as inconsistencias dos equipos, promovendo un rendemento estable do sistema a longo prazo.Por exemplo, a importancia da calibración é evidente nos diagnósticos médicos, onde ata pequenas desviacións poden levar a resultados comprometidos.

• Linealización do sensor: é fundamental abordar as saídas de sensores non lineais para evitar medicións distorsionadas.O uso de algoritmos de linealización avanzados garante a congruencia dos datos coa realidade física que se está a avaliar, superando as lagoas introducidas polas características inherentes do sensor.

Corrección de erros do sistema de medición

A mitigación proactiva das fontes de erro dentro dos sistemas de medición require previsión e unha execución exhaustiva:

• Xestionar o autoquecemento

Os elementos resistivos poden introducir imprecisións a través do autoquecemento causado polo fluxo de corrente, un problema frecuente nas aplicacións que consumen moito enerxía.As resistencias de coeficiente de baixa temperatura, os deseños de circuítos de disipación de calor e as prácticas como o ciclo de traballo limitan efectivamente a acumulación térmica e a desviación da resistencia, garantindo un rendemento consistente.

• Redución da resistencia de conexión

A resistencia de contacto, moitas veces subestimada, afecta as medicións que requiren alta precisión.A adopción de configuracións Kelvin (4 fíos) segrega o fluxo de corrente da detección de tensión, minimizando as imperfeccións de conexión.Este método aplícase con frecuencia en escenarios avanzados, como probas de impedancia da batería, para conseguir unha resolución mellorada.

Control de interferencia electromagnética (EMI)

O ruído electromagnético pode perturbar circuítos sensibles e pode proceder de dispositivos próximos, sistemas de alimentación ou sinais sen fíos.

Para reducir EMI, utilízanse estes métodos:

• Blindaxe e posta a terra: o emprego de cables apantallados e prácticas adecuadas de conexión a terra limita a contaminación do sinal de forma eficaz.

• Refinamento do deseño de PCB: a optimización coidadosa dos trazados de PCB garante que as perturbacións electromagnéticas se manteñan a distancia.

• Técnicas de cancelación de ruído: en ambientes de alto ruído, a integración de circuítos activos de cancelación de ruído con métodos de medición diferencial reforza a resistencia do deseño, garantindo a fidelidade dos datos a pesar das interferencias externas.

• Solución de problemas iterativos: as desviacións persistentes animan a revisar os deseños, modificando o enrutamento de trazos ou os esquemas de conexión a terra ata que un rendemento consistente se aliña coas expectativas.

A aplicación práctica destas medidas non só rectifica as aparentes inexactitudes, senón que tamén reforza a fiabilidade do sistema en condicións difíciles.

A enxeñaría de precisión transcende os cálculos puramente técnicos;encapsula unha mestura de atención detallada, adaptabilidade impulsada pola experiencia e aprendizaxe iterativa.Os deseños mellóranse usando a experiencia xunto coa teoría.Os desafíos prácticos e os coñecementos probados orientan as mellores solucións.Os deseños que proporcionan constantemente datos fiables reflicten a harmonía entre o rigor intelectual e a experiencia aplicada, establecendo puntos de referencia para o que os sistemas de medición eficaces deberían aspirar a lograr.

Comparación das especificacións das resistencias de derivación

Facer eleccións ben informadas para seleccionar resistencias de derivación implica unha análise meticulosa das follas de datos e unha comparación reflexiva das especificacións.Este proceso deliberado non só aliña os compoñentes coas necesidades específicas da aplicación, senón que tamén mellora a fiabilidade do rendemento en diversas condicións de funcionamento.

Explorando as follas de datos para obter información máis profunda

As follas de datos son ferramentas principais para desvelar as complejidades técnicas das resistencias de derivación.Ofrecen descricións exhaustivas de parámetros como:

• Valores de resistencia: regula a capacidade de detección de corrente da resistencia.

• Potencia nominal: define o ben que a resistencia manexa cargas eléctricas específicas sen sobrequecemento.

• Estabilidade ambiental: indica a resistencia da resistencia a factores de estrés externos como a temperatura e a humidade.

Cada parámetro incide significativamente na fiabilidade, especialmente en campos esixentes como sistemas de automoción ou maquinaria industrial.A atención a estes detalles pode garantir a coherencia operativa e evitar fallos inesperados do sistema.

Para afondar na análise, céntrase en:

• Proba as tendencias dos datos tanto en condicións controladas de laboratorio como en ambientes extremos, como rápidas flutuacións de temperatura ou exposición a vibracións mecánicas.

• Avaliacións comparativas de fichas técnicas de múltiples provedores, fomentando unha comprensión holística do comportamento dos compoñentes en condicións variadas.

A correlación destas observacións enriquece o proceso de toma de decisións, garantindo a idoneidade da resistencia para a súa aplicación prevista ao mesmo tempo que acomoda demandas máis amplas a nivel do sistema.

Parámetros de rendemento: TCR, tolerancia e embalaxe estrutural

Factores críticos como o coeficiente de resistencia de temperatura (TCR), a tolerancia e as opcións de embalaxe serven como pedras angulares para avaliar o rendemento da resistencia de derivación.Comprender estes aspectos axuda a seleccionar compoñentes que satisfagan un equilibrio de precisión, durabilidade e compatibilidade.

Coeficiente de resistencia á temperatura (TCR)

TCR indica a medida en que a resistencia cambia a medida que cambian as temperaturas.Un valor de TCR menor implica unha maior estabilidade na resistencia, que é vital para medicións precisas de corrente en sistemas avanzados como redes de distribución de enerxía.

Ao analizar TCR:

• Investigar o rendemento da temperatura da resistencia en intervalos operativos relevantes para o contexto obxectivo.

• Ten en conta os escenarios que presentan ciclos térmicos repetitivos, como o control de motores en sistemas industriais, onde o TCR xoga un papel desmesurado para manter a fidelidade das medicións.

A priorización de compoñentes con perfís TCR adaptados á aplicación minimiza o risco de erros acumulativos causados ​​polas variacións térmicas durante un uso prolongado.

Tolerancia

A tolerancia reflicte as discrepancias permitidas entre os valores de resistencia nominais e reais.Este parámetro informa o grao de precisión de medición alcanzable no sistema final.Algúns casos de uso, como a medición en equipos médicos ou aplicacións de servizos públicos, requiren tolerancias particularmente baixas para un funcionamento fiable.

As consideracións clave inclúen:

• Revisar as métricas de consistencia dos lotes descritas nas follas de datos para medir a variabilidade da produción.

• Avaliar como as especificacións de tolerancia se aliñan coas esixencias de precisión da industria relevante, xa que as tolerancias máis estritas adoitan mellorar a precisión durante o uso a longo prazo.

Lograr o equilibrio correcto entre custo e precisión garante opcións economicamente sostibles para implementacións a gran escala.

Embalaxe estrutural

O factor de forma e os materiais de fabricación dunha resistencia inflúen significativamente no seu rendemento térmico e mecánico.As opcións de embalaxe van desde dispositivos de montaxe en superficie (SMD) ata configuracións de orificios pasantes, cada unha delas axeitada a distintas preferencias de deseño e procedementos de montaxe.

A análise do envase debe examinar:

• A compatibilidade das dimensións físicas cos terreos dispoñibles da placa de circuíto.

• As capacidades de disipación de calor inherentes a materiais como as aliaxes metálicas, que aumentan a durabilidade en dominios resistentes ou de alta potencia.

• Tendencias en deseños compactos impulsadas por industrias como IoT e aeroespacial, onde a optimización do espazo é fundamental.

A selección da embalaxe adecuada garante unha integración perfecta no deseño xeral sen comprometer a robustez operativa.

Análise e probas da folla de datos

Aínda que as follas de datos proporcionan coñecementos fundamentais, o seu potencial realízase ao combinarse con probas empíricas.As etapas de prototipado ofrecen oportunidades inestimables para:

• Validar as hipóteses realizadas durante as avaliacións da folla de datos.

• Observar desviacións baixo simulacións controladas, como ciclos de temperatura ou probas de esforzo mecánico.

Este enfoque iterativo aclara cales son os parámetros que merecen unha atención máis estreita e un axuste fino.Ademais, conciliar os coñecementos teóricos cos datos de campo ilumina os compromisos, como escoller entre alternativas de menor custo e unha estabilidade mellorada en condicións implacables.

Considerar tales compensacións facilita o aliñamento das opcións cos obxectivos de rendemento e coas realidades orzamentarias, especialmente en contornas de alta produción onde a relación custo-eficacia importa.

Sinerxía sistémica no deseño

O impacto das resistencias de derivación vai máis aló do rendemento autónomo, inflúe na harmonía de sistemas enteiros.As opcións relativas a TCR, tolerancia ou embalaxe afectan directamente á precisión operativa e á fiabilidade estrutural dun circuíto.

Conclusión

As resistencias de derivación proporcionan un xeito sinxelo e eficaz de medir a corrente mentres admiten a precisión, a protección do sistema e o control do rendemento.O artigo mostra que o uso exitoso depende da selección coidadosa da resistencia, a potencia nominal, a tolerancia, a estabilidade da temperatura, o estilo de montaxe e o método de conexión.Tamén deixa claro que a precisión se mellora mediante un bo deseño de circuítos, conexións Kelvin, xestión térmica e unha análise adecuada da folla de datos.Cando estes factores se manexan correctamente, as resistencias de derivación convértense en ferramentas fiables para a detección precisa de corrente tanto en sistemas electrónicos compactos como en sistemas de enerxía de alta corrente.

Preguntas frecuentes [FAQ]

1. En que se diferencian as resistencias de derivación das resistencias normais?

As resistencias de derivación están deseñadas para a medición de corrente e teñen valores de resistencia moi baixos.Isto permítelles producir unha pequena caída de tensión que reflicte a corrente.As resistencias normais utilízanse con fins xerais como limitar a corrente ou dividir a tensión e non están feitas para a detección precisa da corrente.

2. Por que é significativo un baixo coeficiente de resistencia á temperatura (TCR) para as derivacións?

Un baixo TCR mantén a resistencia estable mesmo cando cambia a temperatura.Isto axuda a manter as medicións de corrente precisas e evita erros causados ​​pola calor.

3. Cando se deben implementar as conexións Kelvin?

As conexións Kelvin utilízanse cando se necesita alta precisión, especialmente con valores de resistencia moi baixos.Eliminan erros causados ​​pola resistencia do chumbo e melloran a precisión da medición.

4. Son eficaces as resistencias de derivación para a detección de corrente alterna?

As resistencias de derivación pódense usar para a detección de corrente de CA, pero a precisión pode verse afectada a altas frecuencias.Isto débese á inductancia parasitaria, que pode distorsionar a medición.

5. Que erros comúns se deben evitar coas resistencias en derivación?

Evite o uso de resistencias con baixa potencia, xa que isto pode causar sobrequecemento e danos.Non ignore o autoquecemento, xa que afecta a precisión.Ademais, evite saltar as conexións Kelvin nas configuracións de precisión, xa que isto pode provocar erros de medición.
