Probas de condensadores de alta tensión de forma segura

Un condensador de alta tensión pode reter unha carga eléctrica perigosa incluso despois de que se apague a fonte de alimentación. Debido a que a enerxía almacenada pode permanecer dentro do condensador durante minutos ou incluso máis tempo, nunca se debe asumir que o compoñente é seguro para tocar inmediatamente despois de retirar a corrente.

Antes de comezar calquera inspección ou medición, o condensador debe ser totalmente descargado. Despois do proceso de descarga, un voltímetro debe conectarse aos terminais para verificar que a voltaxe restante é de 0 V ou a un nivel seguro. Este paso de verificación é importante porque un condensador a veces pode recuperar unha pequena cantidade de voltaxe debido á absorción dieléctrica, especialmente en unidades de alta tensión máis grandes.

Saltar este paso pode provocar unha descarga eléctrica, descarga de arco, dano ao equipo ou lesións graves.

Aillando o condensador antes de probar

Unha vez que o condensador foi descargado e verificado como seguro, debe ser desconectado do circuito sempre que sexa posible. Probar un condensador mentres permanece conectado pode producir lecturas enganosas porque resistores, semiconductores e outros condensadores nas proximidades poden influír na medición.

Retirar o condensador permite que o multímetro avalíe o compoñente en si en lugar do circuito circundante. Isto proporciona unha indicación máis precisa da súa condición real.

Antes de desconectar o compoñente, é boa práctica marcar as ubicacións do cableado ou realizar unha foto de referencia. Isto axuda a evitar erros de cableado durante a reinstalación.

Medindo o valor de capacidade

Despois de que o condensador foi illado, configure o multímetro na función de medición de capacidade. Conecte as sondas de proba de forma segura aos terminais do condensador e agarde a que a lectura se estabilice. Os condensadores grandes poden requirir algúns segundos antes de que apareza un valor final na pantalla.

A capacidade medida debe ser comparada co valor nominal impreso no corpo do condensador. A maioría dos condensadores son fabricados cun rango de tolerancia especificado, polo que unha pequena variación do valor nominal é normal.

Durante o proceso de medición, evite tocar terminales expostos ou partes condutoras das sondas. Mesmo despois da descarga, deben manterse as prácticas de manexo seguro durante todo o test.

Procedemento de Proba de Condensadores de Alta Tensión Paso a Paso

Un procedemento de proba seguro xeralmente segue estes pasos:

• Descargue completamente o condensador.

• Verifique a descarga utilizando un voltímetro.

• Desconecte o condensador do circuíto.

• Configure o multímetro en modo de capacitancia.

• Conecte as sondas aos terminais do condensador.

• Espere a que a lectura se estabilice.

• Compare o valor medido coa capacitancia nominal.

Seguir os pasos na orde correcta axuda a reducir o risco e mellora a precisión da medición.

Avaliando os Resultados da Proba

Unha lectura de capacitancia que cae dentro da tolerancia especificada polo fabricante xeralmente indica que o condensador está funcionando normalmente.

Unha lectura que é significativamente inferior ao valor nominal pode indicar envellecemento do condensador, deterioración dieléctrica ou danos internos. Unha lectura inusualmente alta, medición inestable ou pantalla fluctuante pode indicar corrente de fuga, contaminación por humidade, fallo interno ou falla do compoñente.

A medición da capacitancia por sí soa pode non revelar cada defecto. En aplicacións críticas, poden ser necesarias probas adicionais como resistencia de illamento, corrente de fuga ou probas de resistencia serie equivalente (ESR).

Durante todo o proceso de proba, deben usarse ferramentas illadas, luvas medidas paraVoltaxe e equipo de protección persoal (EPP) apropiado sempre que se manexen condensadores de alta tensión.

Función de Seguridade do Resistor de Desgaste do Condensador

Un condensador pode seguir almacenando enerxía eléctrica mesmo despois de que se apague a fonte de alimentación. Nos circuítos de alta tensión, esta carga almacenada pode permanecer a un nivel perigoso e crear un risco de descarga durante a inspección, mantemento ou reparación.

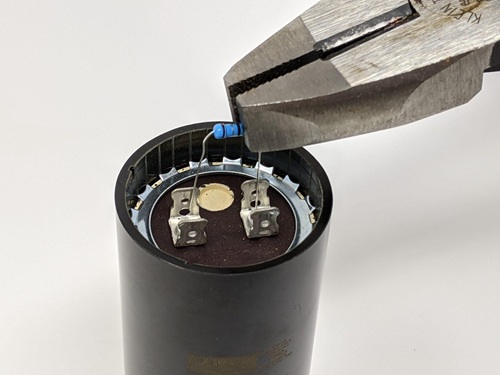

Instálase un resistor de desgaste para reducir este risco. A súa finalidade é descargar automaticamente o condensador despois de retirar a alimentación, baixando a tensión a un nivel máis seguro sen requirir unha intervención manual.

Sen un camiño de descarga, un condensador pode permanecer cargado moito despois de que o equipo se apague. Isto é especialmente importante en fontes de alimentación, motorizacións e outros sistemas de alta tensión onde os condensadores poden almacenar unha cantidade significativa de enerxía.

Como Funciona un Resistor de Desgaste

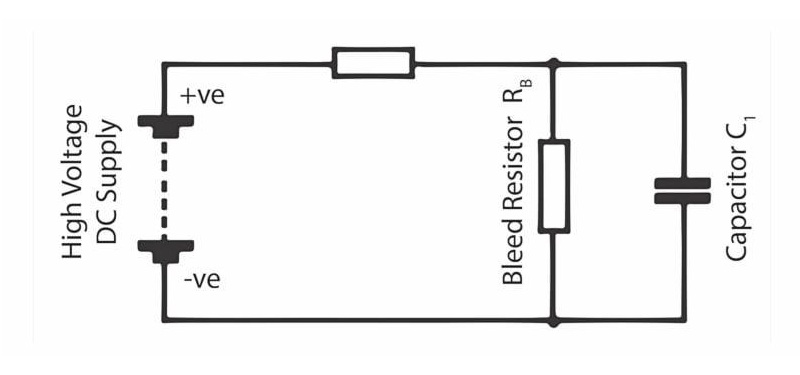

Un resistor de desgaste está conectado en paralelo co condensador. Durante a operación normal, só flúe unha pequena corrente a través do resistor, permitindo que o circuíto funcione normalmente cunha perda de potencia mínima.

Cando a fonte de alimentación se desconecta, o condensador comeza a liberar a súa enerxía almacenada a través do resistor. En lugar de descargar repentinamente, a tensión diminúe gradualmente ao longo do tempo. Esta descargacontrolada axuda a reducir o risco de choque eléctrico e prevén a liberación súbita de enerxía que podería danar compoñentes.

A medida que baixa a tensión do condensador, a corrente de descarga tamén diminúe até que a tensión restante atinja un nivel seguro.

Seleccionando o Valor Correcto do Resistor

O valor da resistencia xoga un papel importante tanto na seguridade como no rendemento do circuíto. Un resistor cun valor de resistencia moi baixo pode descargar rapidamente o condensador, pero tamén pode aumentar o consumo de potencia e xerar calor innecesaria durante a operación normal.

Un resistor cun valor de resistencia moi alto reduce a perda de potencia pero pode deixar o condensador cargado durante un período prolongado despois da desconexión. Isto pode crear unha preocupación de seguridade cando o equipo se serve pouco despois de retirar a alimentación.

O resistor debe seleccionarse, por tanto, para fornecer un equilibrio entre un tempo de descarga seguro, a perda de potencia e a eficiencia do circuíto. O obxectivo é reducir a tensión do condensador a un nivel seguro dentro dun período razonable mantendo a operación normal do sistema.

Inspeccionando o Resistor de Desgaste Durante o Mantemento

Non se debe supoñer que un resistor de desgaste está funcionando correctamente durante a vida útil do equipo. O calor, o envellecemento, a vibración e o estrés eléctrico poden causar que o resistor se desprazase en valor ou que falte completamente.

Durante o mantemento, inspeccione o resistor en busca de sinais de decoloración, rachaduras, sobrecalentamento, conexións soltas ou danos físicos. Calquera deterioración visible pode indicar que o resistor xa non pode descargar o condensador como se pretende.

Mesmo cando se instala un resistor de desgaste, a tensión do condensador sempre debe comprobarse antes de manexar o circuíto.

Verificando a Tensión Segura Antes de Tocar o Condensador

Un resistor de desgaste proporciona un camiño de descarga automática, pero nunca debe ser a única medida de seguridade. Antes de tocar os terminais do condensador, conectar equipos de proba ou comezar traballos de mantemento, use un voltímetro para medir a tensión a través do condensador.

Unha lectura segura confirma que a carga almacenada foi retirada. Este paso de verificación final é importante porque un resistor fallido, unha mala conexión ou un circuíto danado poden deixar o capacitor energizado mesmo cando o equipamento parece estar apagado.

Por esta razón, sempre verifica a tensión do capacitor cun multímetro en vez de confiar só no resistor de descarga.

Que Acontece se Toques un Capacitor Cargado?

Un capacitor cargado almacena enerxía eléctrica e pode liberar esa enerxía instantaneamente cando se crea un camiño condutor. O contacto cos terminais, conductores expostos ou partes do circuíto conectadas pode permitir que a corrente flúa a través do corpo, resultando nun choque eléctrico.

A gravidade do choque depende de varios factores, incluíndo a tensión do capacitor, a enerxía almacenada, a corrente de descarga, a duración do contacto e o camiño da corrente a través do corpo. Tensións máis altas e maior enerxía almacenada xeralmente aumentan o risco de lesións graves.

Debido a que un capacitor pode permanecer cargado despois de que se retire a alimentación, nunca se debe asumir que é seguro simplemente porque o equipamento está apagado.

Efectos Immediatos do Contacto

Cando se toca un capacitor cargado, a enerxía almacenada pode descargarse dentro dunha fracción de segundo. A sensación é a miúdo súbita e inesperada porque a liberación de enerxía ocorre case instantaneamente ao contacto.

A niveis de tensión máis baixos, a descarga pode causar un choque doloroso, unha sensación de formigueo, contraccións musculares ou queimaduras cutáneas menores. Mesmo cando a lesión parece pequena, a reacción súbita pode facer que unha persoa se retire rapidamente, perda o equilibrio ou golpee equipamento próximo.

A medida que a tensión e a enerxía almacenada aumentan, os efectos fanse máis graves. Contraccións musculares fortes poden dificultar a liberación do conductor voluntariamente. Queimaduras profundas, danos nos nervios e lesións nos tecidos poden ocorrer nos puntos onde a corrente entra e sae do corpo.

Riscos Asociados con Capacitores de Alta Tensión

Os capacitores de alta tensión representan un perigo moito maior porque poden entregar unha gran cantidade de enerxía nun tempo moi curto. O contacto con estes capacitores pode causar queimaduras severas, contraccións musculares intensas, dificultades respiratorias e alteracións na actividade eléctrica normal do corazón.

Se a corrente pasa a través da área do peito, o risco volvease significativamente máis serio. Baixo certas condicións, a descarga pode desencadear anomalías no ritmo cardíaco, fibrilación ventricularde, ou parada cardíaca. Estes efectos poden ocorrer mesmo cando non hai lesións externas visibles.

O perigo non se limita só ao choque eléctrico en si. A forza da reacción pode causar caídas desde escaleiras, lesións por impacto ou contacto accidental con outro equipamento energizado nas proximidades.

Por que Mesmo Capacitores Pequenos Non Deberían Ser Ignorados

Moitas persoas asocian os perigos eléctricos só con capacitores industriais grandes, pero capacitores máis pequenos tamén poden almacenar suficiente enerxía para causar lesións. Dependendo da tensión e do valor da capacitancia, un compoñente que aparentemente é pequeno pode seguir producindo un choque doloroso ou danar equipamento sensible se se descarga inesperadamente.

O tamaño físico dun capacitor non indica sempre cantidade de enerxía que contén. Por esta razón, cada capacitor debe ser tratado con cautela ata que se verifique a súa tensión.

Práctica Segura Antes de Manipular un Capacitor

Antes de tocar os terminais do capacitor, conectar equipamento de proba ou comezar traballos de mantemento, o capacitor debe ser debidamente descargado utilizando un método de descarga apropiado. Despois de descargar, a tensión restante debe ser medida cun voltímetro para confirmar que o capacitor alcanzou un nivel seguro.

Este paso de verificación é importante porque algúns capacitores poden reter carga residual ou recuperar unha pequena cantidade de tensión despois da descarga. Ata que un multímetro confirme que a tensión foi reducida a un valor seguro, o capacitor debe ser sempre tratado como energizado e potencialmente perigoso.

Causas da Explosión de Capacitores de Alta Tensión

Os capacitores de alta tensión están deseñados para funcionar dentro de límites eléctricos e ambientais específicos. Cando se superan estes límites, o exceso de calor, presión ou tensión eléctrica pode desenvolverse dentro do compoñente. Se os materiais internos xa non poden soportar estas condicións, o capacitor pode romperse, ventilar, prenderse ou explotar.

Aínda que as explosións de capacitores son relativamente pouco comúns, as consecuencias poden ser graves. Un capacitor fallido pode liberar gases quentes, fragmentos de metal, electrólito ou materiais en combustión na área circundante. Comprender as causas comúns de falla pode axudar a reducir o risco de danos no equipamento e lesións persoais.

Causas Eléctricas da Falla

O estrés eléctrico é unha das causas máis comúns de fallos nos capacitores. Aplicar unha tensión superior ao valor nominal do capacitor pode causar rotura dieléctrica. O material dieléctrico está deseñado para soportar un campo eléctrico específico, e exceder este límite pode debilitar o illamento, aumentar a corrente de fuga e crear calefacción localizada. Nos casos graves, o dieléctrico pode fallar completamente, resultando nun curto interno e acumulación rápida de presión no interior do capacitor.

A polaridade incorrecta é outra causa principal de fallo, especialmente nos capacitores electrólitos. Estes capacitores están polarizados e deben conectarse de acordo cos terminais positivo e negativo marcados. A polaridade invertida pode desencadear reaccións químicas no interior do capacitor, causando xeración de gas e aumentando a presión interna. A medida que a presión aumenta, o capacitor pode hincharse, ventilar ou romperse.

Usar un capacitor especificado incorrectamente pode crear problemas semellantes. Un capacitor cun valor nominal de tensión insuficiente, valoración de temperatura, capacidade de corrente de rizo ou tipo de construción pode operar máis alá dos seus límites previstos. Por exemplo, un capacitor de baixa tensión instalado nun circuito de maior tensión pode experimentar un fallo dieléctrico, mentres que un capacitor non deseñado para altas correntes de rizo pode sobrecalentarse durante a operación.

Para reducir o risco de fallo eléctrico, o capacitor debe ser seleccionado de acordo coa tensión de funcionamento do circuito, corrente, frecuencia, temperatura e condicións medioambientais.

Envellecemento Térmico e Defectos Internos

A temperatura ten unha influencia importante na fiabilidade e vida útil dos capacitores. O calor excesivo pode provir do entorno circundante, compoñentes de potencia cercanos, mala ventilación ou altas correntes de rizo fluíndo a través do capacitor. A medida que a temperatura aumenta, as perdas internas aumentan e os materiais de illamento comezan a deteriorarse máis rapidamente.

A exposición prolongada a temperaturas elevadas pode debilitar o dieléctrico, acelerar a degradación química e aumentar a probabilidade de curtos internos. Co tempo, estes efectos poden levar á xeración de gas, acumulación de presión e eventual fallo do capacitor.

O envellecemento natural tamén contribúe á deterioración dos capacitores. Ciclos repetidos de carga e descarga, longas horas de funcionamento e estrés eléctrico continuo reducen gradualmente a resistencia do illamento e a fiabilidade global. A medida que os materiais internos envellecen, a probabilidade de desenvolver fallos aumenta.

Os defectos de fabricación poden crear riscos adicionais. Pequenas imperfeccións no interior do capacitor poden permanecer non detectadas durante a operación normal, pero poden converterse en puntos débiles baixo estrés eléctrico ou térmico. A medida que estes defectos crecen, poden eventualmente desencadear un fallo catastrófico.

Manter unha refrigeración adecuada, proporcionar un fluxo de aire suficiente e substituir capacitores envellecidos a intervalos apropiados pode axudar a reducir a probabilidade de fallos térmicos e relacionados co envellecemento.

Signos de Advertencia Antes do Fallo

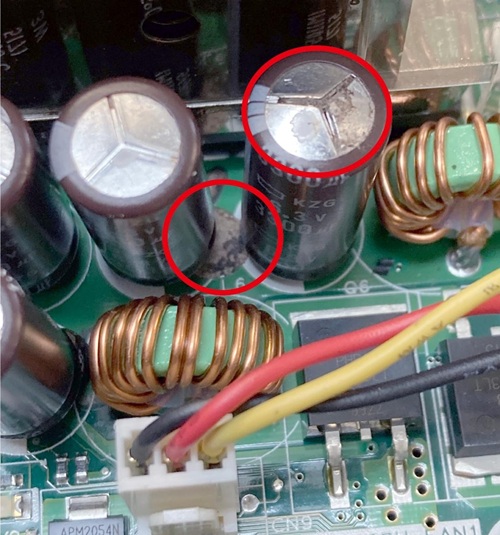

Os capacitores adoitan mostrar signos de advertencia visibles antes de que ocorra un fallo importante. A inspección regular pode axudar a identificar a deterioración antes de que se desarrolle en ruptura, incendio ou risco de explosión.

Os signos de advertencia comúns inclúen:

• Hinchazón ou protuberancia do corpo do capacitor

• Fugas de electrólito arredor dos sellos ou terminais

• Gretas na carcasas ou illamento

• Descoloración causada por sobrecalentamento

• Corrosión nos terminais ou superficies externas

• Válvulas de seguridade danadas ou distorcidas

• Olores inusuales que xorden do compoñente

Calquera destas condicións pode indicar un dano interno, sobrecalentamento, rotura do illamento ou acumulación de presión. Un capacitor que mostra signos de deterioración non debe continuar operando sen avaliación.

Substituír capacitores danados ou envellecidos antes de que ocorra un fallo completo axuda a mellorar a fiabilidade do sistema e reduce o risco de dano ao equipamento, incendio ou explosión.

Métodos de Descarga de Capacitores

Un capacitor de alta tensión pode reter unha carga eléctrica perigosa moito despois de que se apague a fonte de alimentación. Antes de realizar inspeccións, probas, solución de problemas ou mantemento, a enerxía almacenada debe ser eliminada de forma segura.

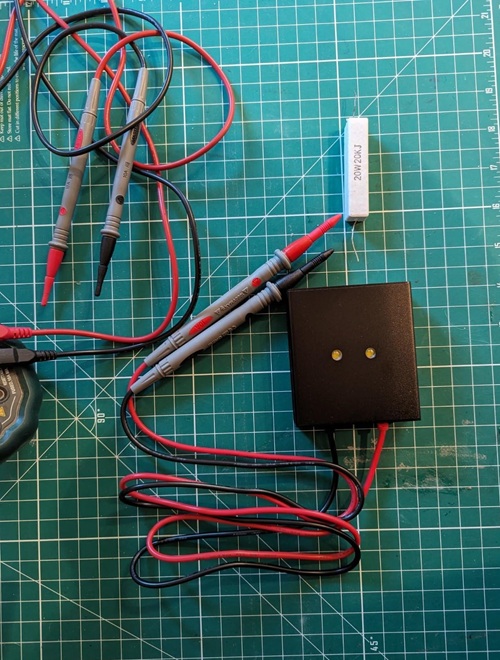

Unha ferramenta de descarga de capacitores está deseñada para este propósito. A diferenza de conectar directamente os terminais, unha ferramenta de descarga controla a liberación de enerxía almacenada limitando a corrente de descarga. Isto axuda a evitar chisporroteos, formación de arcos, dano nos terminais e estrés innecesario no capacitor e compoñentes circundantes.

Conectar directamente os terminais cun fío ou obxecto metálico non se recomenda porque a liberación súbita de enerxía pode danar o equipamento e crear un grave risco de seguridade.

Seleccionando a Ferramenta de Descarga Adecuada

A ferramenta de descarga debe estar axustada correctamente para o capacitor que se está a servir. Usar unha ferramenta con tensión ou illamento inadecuados pode crear riscos adicionais e pode impedir que o capacitor se descargue correctamente.

Débense ter en conta varios factores ao seleccionar unha ferramenta de descarga:

• A clasificación de tensión debe superar a tensión máxima de funcionamento do capacitor.

• A resistencia de descarga debe ser adecuada para a capacitancia e a enerxía almacenada do capacitor.

• Os mangos, cables e conectores deben ter illamento deseñado para aplicacións de alta tensión.

• Un indicador de tensión incorporado ou un indicador do estado de descarga pode proporcionar confirmación adicional durante o proceso de descarga.

Usar unha ferramenta de descarga correctamente axustada axuda a garantir que a enerxía almacenada se retire de forma controlada e predecible.

Procedemento de Descarga Segura

Antes de comezar o proceso de descarga, illar completamente o equipamento de todas as fontes de poder. Apagar o sistema, desconectar a alimentación que entra e seguir os procedementos de bloqueo e etiquetado aplicables. Incluso despois de que se retire a alimentación, o capacitor debe seguir tratándose como se estivese completamente cargado.

Inspecionar o capacitor, o cableado e a área circundante en busca de illamento danado, condutores expostos, conexións soltas ou sinais de fallo do capacitor. Identificar riscos potenciais previamente axuda a reducir riscos durante o procedemento de descarga.

Despois de confirmar que o sistema está illado, conectar a ferramenta de descarga nos terminais do capacitor. Asegurarse de que a conexión é segura e permaneza no seu lugar durante todo o proceso. A enerxía almacenada comezará a fluir a través da resistencia interna da ferramenta, causando que a tensión do capacitor diminúa gradualmente en vez de instantaneamente.

Se a ferramenta de descarga inclúe un indicador de tensión, monitorizalo ata que a tensión mostrada alcance un nivel seguro. Capacitores maiores poden requirir tempo adicional porque poden almacenar significativamente máis enerxía.

Unha vez que o proceso de descarga está completo, usar un multímetro correctamente axustado para medir a tensión directamente nos terminais do capacitor. Confirmar que a tensión restante é 0 V ou que está dentro do límite seguro especificado para o equipamento.

Este paso de verificación é esencial porque conexións soltas, ferramentas de descarga danadas, rutas de descarga fallidas ou valores de resistor incorrectos poden deixar tensión residual dentro do capacitor. Nunca se debe considerar seguro un capacitor ata que se mida e confirme a tensión.

Manexo Seguro Despois da Descarga

Despois de verificar que o capacitor alcanzou un nivel de tensión seguro, pódese manipular de maneira máis segura para probas, inspección, substitución ou mantemento. Incluso nesta fase, deben seguirse utilizando ferramentas illadas e o equipo de protección persoal apropiado.

Algúns capacitores grandes poden experimentar absorción dieléctrica, facendo que unha pequena cantidade de tensión volva aparecer despois da descarga. Se se retrasan os traballos de mantemento, a tensión debe verifícese de novo antes de manipular o compoñente.

O enfoque máis seguro é seguir o mesmo procedemento cada vez: illar a fonte de poder, descargar o capacitor usando unha ferramenta adecuada, verificar a tensión cun metro e só entón comezar o traballo.

Usando Bastóns de Cortar Capacitores de Forma Segura

Os bastóns de cortar capacitores, tamén coñecidos como bastóns de descarga ou bastóns de conexión a terra, son comúnmente usados para descargar grandes capacitores de alta tensión que se atopen en subestacións, equipamento industrial, sistemas de distribución de poder e bancos de capacitores. Estas ferramentas proporcionan un camiño de descarga seguro ao mesmo tempo que permiten ao persoal permanecer a unha distancia máis segura de compoñentes energizados.

Debido a que os grandes capacitores poden almacenar cantidades significativas de enerxía, o uso correcto dunha vara de cortadura é esencial antes de que comece a inspección, probas ou actividades de mantemento.

Obxectivo e Componentes

O obxectivo principal dunha vara de cortadura de capacitor é transferir de forma segura a enerxía eléctrica almacenada desde un capacitor á terra. A ferramenta proporciona un camiño de descarga controlado mentres axuda a reducir o risco de contacto accidental con condutores energetizados.

Unha vara de cortadura típica consiste en tres compoñentes principais:

• Un longo pau illado que proporciona unha distancia de traballo segura.

• Un grampo a terra que se conecta a unha terra aprobada.

• Unha cabeza de descarga condutiva que contacta cos terminais do capacitor.

O pau illado axuda a manter a separación das tensións perigosas, mentres que o grampo a terra e a cabeza de descarga crean un camiño para que a enerxía almacenada se disipe de forma segura. Antes do uso, todos os compoñentes deben ser inspeccionados en busca de fisuras, contaminación, corrosión, conexións soltas ou outros sinais de dano.

Procedemento Paso a Paso da Vara de Cortadura

Antes de usar un pau de curtail, desactiva o equipamento e verifica que todas as fontes de alimentación están illadas. Inspecciona o banco de capacitores, o cableado e o equipamento circundante en busca de illamento danado, condutores soltos, sobrecarga ou outras condicións inseguras.

Inspecciona tamén o pau de curtail. Verifica que o pau illado está limpo e sen danos e que o cable e a pinza de aterra están ben unidos.

A pinza de aterra debe conectarse sempre en primeiro lugar. Conéctaa a un punto de aterra verificado ou a un terreo aprobado antes de achegarte aos terminais do capacitor. É necesaria unha conexión de aterra fiable porque fornece a vía de descarga para a enerxía almacenada.

Unha vez que se estableza a conexión de aterra, achega coidado a cabeza de descarga ao contacto co terminal do capacitor. Dependendo da configuración do capacitor, pode ser necesario contactar varios terminais para eliminar completamente a carga almacenada.

Cando a cabeza de descarga entra en contacto, a enerxía almacenada comeza a fluir a través da vía de aterra. En sistemas que conteñen grandes cantidades de enerxía almacenada, pode producirse unha chispa visible ou un son de descarga audible. Mantén o contacto durante o suficiente tempo para permitir que a tensión diminúa completamente.

Despois do procedemento de descarga, retira o pau de curtail e usa un multímetro para medir a tensión directamente nos terminais do capacitor. Confirma que a tensión restante é de 0 V ou dentro do límite seguro especificado.

A verificación da tensión segue sendo esencial porque as conexións de aterra danadas, fallos do equipamento ou unha descarga incompleta poden deixar carga residual dentro do capacitor.

Consideracións de Seguridade Importantes

Un pau de curtail é unha ferramenta de descarga importante, pero nunca debe ser o único método utilizado para determinar se un capacitor é seguro. A medición da tensión cun multímetro correctamente valorado sempre debe realizarse despois do proceso de descarga.

Os capacitores grandes tamén poden desenvolver unha pequena recuperación de tensión debido á absorción dieléctrica. Se hai un retardo entre a descarga e o mantemento, a tensión debe verificarse de novo antes de tocar o componente.

Unha secuencia de seguridade consistente axuda a reducir o risco: desactiva o equipamento, conecta a pinza de aterra, descarga o capacitor, verifica a tensión e despois comeza as actividades de mantemento. Seguir o mesmo procedemento cada vez axuda a mellorar a seguridade e reducir a probabilidade de contacto accidental coa enerxía almacenada.

Equipos de Protección Persoal (PPE)

Traballar con capacitores de alta tensión expón ao persoal a perigos como choques eléctricos, arcos, queimaduras, chisporroteos e detritos voadores debido a fallos dos compoñentes. Mesmo despois de que se retire a alimentación, os capacitores poden reter suficiente enerxía almacenada para causar feridas graves se non se seguen as precaucións adecuadas.

Os Equipos de Protección Persoal (PPE) proporcionan unha capa adicional de protección durante a inspección, probas, procedementos de descarga, instalación e mantemento. Aínda que o PPE non pode eliminar os perigos eléctricos, pode reducir significativamente a gravidade das lesións cando se usa xunto cos procedementos de seguridade adecuados.

Requisitos Esenciais de PPE

Varios tipos de PPE son comúnmente requeridos ao traballar con capacitores de alta tensión. Cada elemento desempeña unha función protectora específica e debe seleccionarse de acordo coa tensión, nivel de enerxía e ambiente de traballo.

Os guantes illados axudan a evitar que a corrente eléctrica pase a través das mans se occurre un contacto accidental. Os guantes deben estar valorados para a tensión do equipamento e inspeccionados regularmente en busca de cortes, perforacións, fracturas, abrasións ou sinais de envellecemento. Os guantes de protector de coiro adoitan usarse sobre os guantes illados para reducir danos mecánicos.

A protección para os ollos e a cara é importante porque os fallos eléctricos poden producir chisporroteos, partículas fundidas e detritos voadores. As gafas de seguridade proporcionan protección básica, mentres que as pantallas faciais ofrecen cobertura adicional en áreas onde son posibles os perigos da explosión de arco ou a ruptura do capacitor.

A roupa resistente ao lume (FR) axuda a reducir as lesións por queimaduras durante fallos eléctricos. Estas prendas están deseñadas para resistir a ignición e limitar a transferencia de calor á pel. A roupa debe cubrir completamente as áreas expostas e permanecer libre de desgaste excesivo ou contaminación.

As ferramentas illadas reducen a probabilidade de contacto accidental con condutores energizados. A illamento das ferramentas debe ser inspeccionado regularmente e calquera ferramenta danada debe ser retirada do servizo inmediatamente.

O calzado de seguridade dieléctrico axuda a reducir a posibilidade de que a corrente pase a través do corpo ao terreo. Esta protección é particularmente importante en subestacións, instalacións industriais, salas eléctricas e outros ambientes de alta tensión.

Inspección e Mantemento do PPE

O equipamento de protección debe ser inspeccionado antes de cada tarefa. Non se requirirá unha inspección breve para identificar danos que poden comprometer a seguridade durante o traballo eléctrico.

Os guantes deberían ser comprobados para detectar defectos físicos e deterioración. As gafas de seguridade e as pantallas faciais deberían ser examinadas en busca de grietas, arañazos ou danos que poidan afectar á visibilidade ou protección. A roupa resistente ao lume debería ser inspeccionada en busca de buratos, marcas de queima, contaminación ou desgaste excesivo. Os instrumentos illados e o calzado de seguridade tamén deberían ser verificados para asegurar que se manteñen en condicións adecuadas.

Calquera EPI que mostre signos de deterioración debería ser substituído de inmediato. Confiar en equipos de protección danados pode crear unha falsa sensación de seguridade mentres deixa ao persoal exposto a perigos eléctricos.

EPI dentro dun programa de seguridade completo

O EPI nunca debería considerarse un substituto das prácticas de traballo seguras. Antes de comezar a traballar, o equipamento debería estar desconectado, os condensadores deberían ser descargados correctamente e a tensión debería ser verificada utilizando un medidor adecuado.

O enfoque máis seguro combina EPI, procedementos de bloqueo e etiquetado, verificación de tensión, métodos de descarga e prácticas de seguridade eléctrica establecidas. Usar estas medidas de protección xuntas axuda a reducir o risco global asociado co manexo de condensadores de alta tensión.

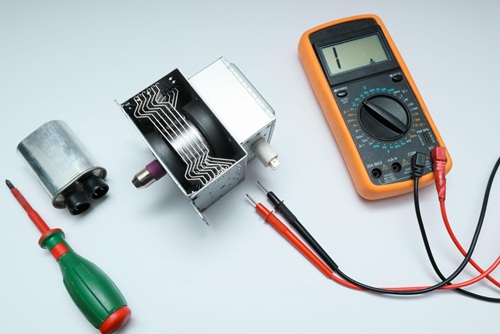

Precaucións de seguridade para condensadores de microondas

Os fornos de microondas contißen un condensador de alta tensión que forma parte do circuíto de subministro de enerxía do magnetrón. Este condensador pode reter unha carga eléctrica perigosa incluso despois de que o microondas foi desconectado da toma de corrente.

A diferencia de moitos compoñentes domésticos que se volven seguros pouco despois de que se retira a enerxía, un condensador de microondas pode permanecer energizado durante un período considerable. O contacto cos terminais do condensador ou con outros compoñentes de alta tensión pode resultar nunha descarga eléctrica severa. Por esta razón, cada condensador de microondas debería ser tratado como se estivese energizado ata que se completen os procedementos de descarga e verificación de tensión adecuados.

Por que os condensadores de microondas son perigosos

Os condensadores de microondas operan a niveis de alta tensión e son capaces de almacenar cantidades significativas de enerxía eléctrica. Mesmo cando o aparello está desconectado da fonte de alimentación, a carga almacenada pode quedar dentro do condensador.

O perigo non se limita só ao condensador. Outros compoñentes dentro do circuíto de alta tensión do microondas tamén poden presentar riscos eléctricos. Debido á combinación de alta tensión e enerxía almacenada, un servizo inadecuado pode resultar en feridas graves ou morte.

Procedemento seguro de descarga e verificación

Antes de abrir o armario do microondas, desconecta o cordón de alimentación da tomada eléctrica. Isto elimina a fonte de alimentación externa e prevén a energización accidental durante o servizo.

Despois de desconectar o microondas, agarda varios minutos antes de acceder aos compoñentes internos. A pesar de que parte da carga almacenada pode diminuír durante este tempo, o período de espera nunca debe considerarse un método de descarga completa.

Localiza o condensador de alta tensión e identifica os seus terminais. Usando unha ferramenta de descarga correctamente clasificada, crea un camiño de descarga controlado a través dos terminais e permite un tempo suficiente para que a enerxía almacenada se disipe. O contacto directo cos terminais do condensador debería evítarse durante todo o procedemento.

Unha vez que o proceso de descarga está completo, usa un multímetro configurado para o rango de tensión apropiado e mide directamente entre os terminais do condensador. Confirma que a tensión caeu a 0 V ou a outro nivel seguro especificado.

A verificación da tensión é esencial porque ferramentas de descarga danadas, malas conexións ou fallos no condensador poden deixar carga residual dentro do compoñente. Un condensador de microondas nunca debería considerarse seguro ata que a tensión foi medida e confirmada.

Prácticas adicionais de seguridade

Cando se traballa dentro dun microondas, a regra da man única pode proporcionar un nivel adicional de protección. Sempre que sexa posible, mantén unha man afastada de superficies conductoras e compoñentes eléctricos internos. Esta práctica axuda a reducir a posibilidade de crear un camiño de corrente a través do peito se ocorre un contacto accidental.

A zona de traballo debería permanecer limpa, seca e libre de obxectos condutores innecesarios. Anéis, reloxs, xoiaría e outros accesorios metálicos deberían ser retirados antes de que comece o servizo. Os instrumentos illados deberían ser verificados antes do uso, e debe haber unha iluminación adecuada para identificar claramente o cableado e os compoñentes de alta tensión.

Debido a que os circuítos de alta tensión do microondas presentan perigos significativos, o servizo debería ser realizado só por individuos que comprendan os procedementos de descarga do condensador, as prácticas de verificación de tensión e os principios de seguridade eléctrica. Seguir un proceso consistente de desconectar a unidade, descargar o condensador, verificar a tensión e despois comezar o traballo de servizo axuda a reducir o risco e mellorar a seguridade.

Capacitores de seguridade X e Y explicados

O equipamento electrónico conectado directamente á rede eléctrica está exposto a picos de tensión, ruído eléctrico e condicións de fallo que os condensadores estándar pode que non poidan manexar de forma segura. Para abordar estas condicións, utilízanse condensadores de seguridade especializados en circuítos alimentados por rede.

A diferencia dos condensadores ordinarios, os condensadores de seguridade están deseñados e testados para cumprir estrictos requisitos de seguridade. A súa construción permite que operen de forma fiable durante condicións normais, proporcionando características de fallo previsibles que axudan a reducir o risco de choque eléctrico, incendio e danos no equipamento.

Comprendendo a Diferencia entre Condensadores X e Y

Os condensadores de seguridade divídense xeralmente en dúas categorías: condensadores X e condensadores Y. Aínda que ambos se utilizan para a supresión de interference electromagnética (EMI), serven para diferentes funcións e están instalados en diferentes ubicacións do circuíto.

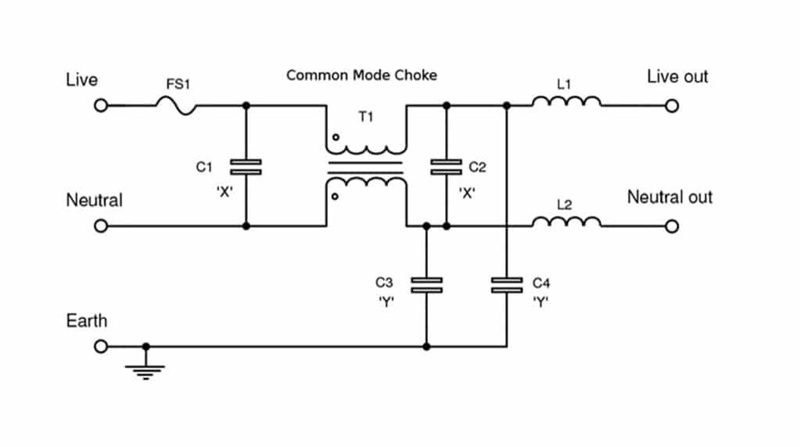

Os condensadores X están conectados entre o condutor de fase (activo) e o condutor neutro. O seu propósito principal é suprimir o ruído de modo diferencial que aparece a través das liñas de alimentación. Axudan a reducir a interferencia xerada por dispositivos de conmutación, motores e outras cargas eléctricas.

Os condensadores Y están conectados entre a fase e a terra, o neutro e a terra, ou entre partes condutoras e o chasis do equipamento. O seu propósito principal é suprimir o ruído de modo común. Debido a que estes condensadores están conectados a estruturas accesibles a terra, deben cumprir requisitos de illamento e seguridade máis estritos.

O comportamento de fallo dos dous tipos de condensadores tamén difire. Os condensadores X están deseñados para soportar o estrés relacionado coa rede, minimizando o risco de incendio. Os condensadores Y están deseñados para minimizar a posibilidade de que unha corrente perigosa alcance partes metálicas expostas se ocorre un fallo.

Escollendo o Condensador de Seguridade Correcto

Aínda que os condensadores X e Y poden parecer similares, non son intercambiables. Cada tipo está deseñado para unha ubicación específica e unha función de seguridade dentro do circuíto.

Instalar un condensador X onde se require un condensador Y pode reducir a protección contra o choque eléctrico. Ao contrario, sustituír un condensador X por un condensador Y pode aumentar os custos e alterar o rendemento do circuíto sen proporcionar a funcionalidade prevista.

Cando se substitúe un condensador de seguridade, a substitución debe coincidir co tipo de condensador orixinal, a clasificación de seguridade, a clasificación de tensión e os requisitos de aplicación.

Por que os Condensadores Estándar Non Pódense Substituír por Condensadores de Seguridade

Os condensadores estándar nunca deben ser substituídos por condensadores de seguridade X ou Y en equipamento alimentado por rede. Os condensadores ordinarios non están deseñados para soportar as tensións de pico, os requisitos de illamento e as condicións de fallo que se atopan comumente en sistemas de alimentación AC.

Os condensadores de seguridade son sometidos a probas especializadas para verificar o seu comportamento en condicións de funcionamento anormais. Estas probas axudan a garantir un rendemento previsible cando están expostos a picos de tensión, estrés eléctrico e operación a longo prazo.

Usar o condensador de seguridade correcto axuda a manter a seguridade eléctrica, a conformidade regulatoria, o rendemento de supresión de ruído e a fiabilidade do equipamento a longo prazo.

Almacenamento Seguro de Condensadores

Un almacenamento adecuado axuda a manter a seguridade, o rendemento e a fiabilidade dos condensadores de alta tensión. As condicións ambientais poden afectar gradualmente os materiais internos mesmo cando o condensador non está en servizo.

A exposición ao calor, a humidade, a contaminación ou a danos físicos pode acelerar o envellecemento, reducir o rendemento eléctrico e aumentar a probabilidade de fallo cando o condensador finalmente volve a estar operando.

Requisitos Ambientais de Almacenamento

Os condensadores de alta tensión deben ser almacenados nun entorno limpo, seco e controlado en temperatura. As condicións de almacenamento estables axudan a protexer os materiais dieléctricos, os sistemas de illamento, os terminais e os compoñentes internos de estrés innecesario.

O calor excesivo pode acelerar a degradación química e acortar a vida útil. A alta humidade pode contribuir á corrosión, á intrusión de humidade e á deterioración do illamento. Po, terra, aceite e contaminantes químicos poden acumularse nas superficies dos condensadores e crear camiños conductores que afectan o rendemento do illamento.

Para o almacenamento a longo prazo, a temperatura e a humidade deben permanecer dentro dos límites especificados polo fabricante. Manter un entorno limpo axuda a preservar a condición do condensador e minimiza o traballo de preparación antes da instalación.

Prevenindo Perigos Físicos e Eléctricos

Os condensadores deben estar protexidos de impactos, vibracións e danos mecánicos durante o almacenamento e o transporte. Sempre que sexa posible, deben permanecer na súa empaquetaxe orixinal ou ser colocados en contedores de protección adecuados.

Deixar caer condensadores, apilalos incorrectamente ou colocar obxectos pesados ​​encima deles pode causar danos internos ocultos que pode que non se fagan evidentes ata que o condensador sexa posto en servizo.

Cando sexa posible, os condensadores deben almacenarse nun estado completamente descargado. Antes do almacenamento, verifique que a tensión se reduciu a un nivel seguro. Durante as inspeccións periódicas, a tensión pode volver ser comprobada para confirmar que non quede carga inesperada.

Se un condensador ten que ser almacenado cunha carga retida, debe estar claramente etiquetado, illado de accesos non autorizados e gardado nun lugar seguro. As etiquetas de advertencia deben identificar a presenza de enerxía almacenada e calquera requisito de manipulación especial.

Inspección Antes de Volver ao Servizo

Antes de instalar un condensador almacenado, realice unha inspección exhaustiva en busca de signos de dano, contaminación, corrosión, fugas, inchazo, carcasas rachadas ou deterioración do illamento.

Os terminais, o hardware de montaxe e as superficies de illamento tamén deben ser examinados para asegurar que o condensador siga sendo adecuado para a operación. Se se atopa algunha condición anormal, o condensador debe ser evaluado antes de ser devolto ao servizo.

O almacenamento adecuado, as inspeccións regulares e a manipulación coidada axudan a garantir que os condensadores de alta tensión permanezan seguros e fiables durante toda a súa vida útil.

Requisitos de Seguridade OSHA

Os condensadores de alta tensión poden seguir sendo perigosos mesmo despois de que se retire a enerxía eléctrica. Debido a que a enerxía almacenada pode seguir presente, son necesarios os procedementos de seguridade no lugar de traballo para protexer ao persoal durante as actividades de instalación, probas, mantemento e reparación.

A Administración de Seguridade e Saúde Ocupacional (OSHA) proporciona requisitos de seguridade que axudan a reducir o risco de choque eléctrico, incidentes de arco eléctrico, queimaduras e enerxización accidental.

Procedementos de Bloqueo e Etiquetado

Os procedementos de bloqueo e etiquetado (LOTO) están entre as prácticas de seguridade máis importantes da OSHA. Antes de comezar o mantemento, deben identificarse, illarse e asegurarse todas as fontes de enerxía conectadas ao equipo.

Despois de desconectar a enerxía, debe instalarse un dispositivo de bloqueo para evitar a reconexión accidental. A continuación, debe colgarse unha etiqueta de advertencia para indicar que o traballo de mantemento está en progreso e que o equipo non debe ser energizado.

Aplicar procedementos de bloqueo e etiquetado antes da descarga ou inspección do condensador axuda a evitar un arranque inesperado e protexe ao persoal da exposición a enerxía perigosa.

Verificación de Descarga e Prácticas de Traballo Seguras

Desconectar a enerxía eléctrica non elimina automaticamente os riscos dos condensadores. A enerxía almacenada pode permanecer dentro do condensador moito despois do apagado.

Despois de illar o sistema, os condensadores deben descargarse utilizando un método aprobado. A tensión restante debe ser medida usando un voltímetro correctamente clasificado para verificar que a enerxía almacenada foi eliminada.

Só deberían usarse ferramentas e equipos clasificados para tensión durante as probas e o mantemento. As ferramentas illadas deben ser inspeccionadas regularmente e retiradas do servizo se se atopa algún dano.

As áreas de traballo tamén deben estar claramente controladas a través do uso de sinais de advertencia, barreiras, zonas de acceso restrinxido e outros controles de seguridade. Estas medidas axudan a evitar que persoais non autorizados entren en áreas onde poden estar presentes perigos eléctricos.

Formación, Protección contra Arcos Eléctricos e EPI

O traballo con condensadores de alta tensión debe ser realizado só por persoal debidamente cualificado que entenda os perigos eléctricos, os procedementos de descarga, os requisitos de bloqueo e etiquetado, os procedementos de resposta a emerxencias e a selección de EPI.

Os perigos de arco eléctrico deben ser avaliados antes de que comece o traballo. Dependendo do nivel de risco, o equipo de protección pode incluír roupa homologada para arcos, luvas illadas, pantallas faciais, cascos de seguridade e outros EPI eléctricos especializados.

Os requisitos da OSHA son máis efectivos cando se integran nunha rutina de traballo coherente. Unha secuencia típica implica desenergizar o equipamento, aplicar os procedementos de bloqueo e etiquetado, descargar os condensadores, verificar a tensión, inspecionar o EPI e as ferramentas, e despois comezar as actividades de mantemento.

Requisitos de Seguridade IEC 60831

IEC 60831 é un estándar internacional que establece requisitos de seguridade, rendemento e probas para condensadores de potencia fixos utilizados en sistemas de CA con tensiones nominales de ata 1000 V. O estándar axuda a garantir que os condensadores operen de forma segura e fiable ao longo de toda a súa vida útil.

Os condensadores de potencia utilizados en sistemas de corrección do factor de potencia, redes industriais e equipos de distribución están a miúdo expostos ao estrés eléctrico, variacións de temperatura e longas horas de operación. IEC 60831 proporciona orientación que axuda a mellorar a seguridade, a fiabilidade e o rendemento a longo prazo.

Principais Requisitos de Seguridade de IEC 60831

IEC 60831 aborda varias áreas críticas de seguridade e desempeño dos condensadores. Estes requisitos axudan a reducir o risco de sobrecalentamento, rotura, fallos eléctricos e condicións de operación inseguras.

O estándar cubre:

• Sistemas de protección contra sobrepresión

• Requisitos de descarga de capacitores

• Clasificación de temperaturas

• Verificación da resistencia dieléctrica

• Probas de resistencia e fiabilidade

Moitos capacitores inclúen dispositivos de protección contra sobrepresión que desconectan o capacitor cando se desenvolve unha presión interna excesiva. Isto axuda a reducir o risco de rotura, incendio e danos ao equipamento causados por fallos internos.

A norma tamén inclúe requisitos de descarga que axudan a reducir a tensión almacenada a niveis máis seguros despois de que un capacitor se desconecte da fonte de alimentación. Estes requisitos axudan a minimizar os riscos de choque durante a inspección e mantemento.

Temperatura, Resistencia Dieléctrica e Probas de Fiabilidade

A temperatura ten unha grande influencia na vida e no rendemento do capacitor. A IEC 60831 define categorías de temperatura que establecen as condicións ambientais nas que un capacitor pode operar de forma segura.

A norma tamén require probas de resistencia dieléctrica para verificar que o sistema de illamento pode soportar alta tensión sen ruptura. As probas exitosas demostran que o dieléctrico pode manter unha separación segura entre elementos condutores en condicións de funcionamento normales.

Para avaliar a durabilidade a longo prazo, os capacitores son sometidos a probas de resistencia e fiabilidade. Estas probas simulan condicións de funcionamento que implican tensión de voltaxe, exposición a temperaturas e períodos de servizo prolongados. Os resultados axudan a verificar que o capacitor pode manter un rendemento aceptable ao longo da súa vida útil esperada.

Por que importa a conformidade coa IEC 60831

A conformidade coa IEC 60831 proporciona confianza de que un capacitor foi deseñado e probado de acordo con requisitos internacionalmente recoñecidos. Seguir a norma axuda a mellorar a seguridade eléctrica, a fiabilidade operativa e a protección do equipamento.

Para os fabricantes e os deseñadores de equipamentos, a norma ofrece orientación para o desenvolvemento de produtos e a selección de capacitores. Para os instaladores e o persoal de mantemento, establece expectativas para unha operación segura e un rendimiento a longo prazo.

Ao abordar a seguridade na descarga, a protección contra sobrepresión, a integridade do illamento, os límites de temperatura e a durabilidade, a IEC 60831 xoga un papel importante no apoio ao uso seguro de capacitores de potencia nos modernos sistemas de alimentación AC.

Conclusión

A seguridade dos capacitores de alta tensión depende dunha descarga coidadosa, verificación de tensión, ferramentas adecuadas, PPE correcto e procedementos de manexo estrictos. As probas nunca deben comezar ata que se confirme que a enerxía almacenada é segura. Comprender as causas de fallo, as comprobacións do resistor de descarga, a selección de capacitores de seguridade e as normas requeridas axuda a reducir os riscos de choque, incendio, explosión e danos ao equipamento.

Preguntas Frequentes [FAQ]

1. Por que é necesario medir a tensión do capacitor despois de descargarno?

Mesmo despois de usar un resistor de descarga ou ferramenta de descarga, un capacitor pode seguir conservando algo de tensión debido a fallos nos compoñentes, malas conexións ou absorción dieléctrica. Medir a tensión cun medidor correctamente clasificado confirma que a enerxía almacenada foi reducida a un nivel seguro antes do manexo, axudando a evitar choques eléctricos e danos ao equipamento.

2. Que se debe considerar á hora de escoller un resistor de descarga para un capacitor?

Un resistor de descarga debe descargar o capacitor nun tempo razoable mentres minimiza a perda de potencia durante o funcionamento normal. Se a resistencia é demasiado baixa, desperdicia enerxía e xera calor. Se é demasiado alta, o capacitor pode permanecer cargado durante demasiado tempo e crear un perigo de seguridade despois do apagado.

3. Por que poden fallar ou explotar os capacitores de alta tensión?

Os capacitores de alta tensión poden fallar debido a sobrevoltaxe, calor excesivo, polaridade invertida, envellecemento, defectos de fabricación ou selección inadecuada de compoñentes. Estas condicións poden danar o material dieléctrico, crear presión interna e, finalmente, causar que o capacitor libere presión, rotura ou explosión se a tensión se fai severa.

4. Por que non poden os capacitores estándar substituir aos capacitores de seguridade X e Y?

Os capacitores de seguridade X e Y están deseñados e probados especialmente para soportar picos de tensión da rede e condicións de fallo. Os capacitores estándar non ofrecen o mesmo nivel de illamento, rendemento de seguridade ou comportamento de fallo predecible, o que os fai inadecuados e potencialmente perigosos para aplicacións de filtrado na liña AC.

5. Como axudan os estándares de seguridade a reduciros riscos ao traballar con capacitores de alta tensión?

Os estándares de seguridade, como os requisitos da OSHA e as directrices da IEC 60831, establecen procedementos para o deseño, proba, descarga, mantemento, uso de PPE e verificación de tensión dos capacitores. Seguir estas normas axuda a mellorar a fiabilidade do equipamento e reduce o risco de choques eléctricos, incidentes de arco eléctrico e accidentes relacionados cos capacitores.
