Guía do conversor LDO vs Buck: Consellos de rendemento, aplicacións e selección

Os reguladores de baixa caída e os conversores buck son dúas solucións comúns de regulación de potencia utilizadas para proporcionar unha tensión estable nos sistemas electrónicos.Este artigo explica como funciona cada un, incluíndo os seus principios de funcionamento, as características de eficiencia e os compoñentes clave do deseño.Compara os seus puntos fortes e limitacións en termos de ruído, eficiencia, calor e complexidade.Tamén explora aplicacións do mundo real e factores de selección, axudando a aclarar cando usar un LDO, un conversor de dólares ou unha combinación de ambos para unha xestión fiable e eficiente da enerxía.

Catálogo

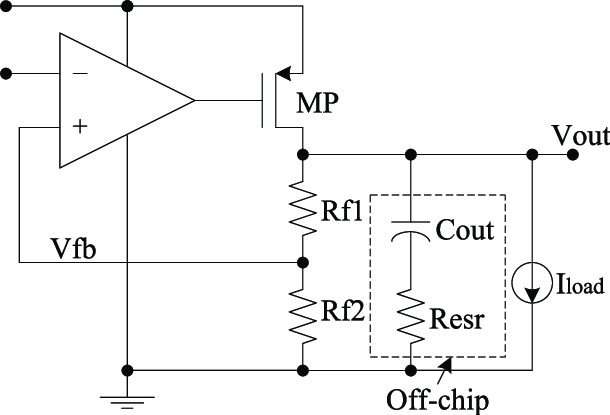

Que é un LDO?

Un LDO, ou regulador de baixa caída, é un tipo de regulador lineal que proporciona unha tensión de saída estable cunha diferenza moi pequena entre a tensión de entrada e de saída.Usa un transistor de paso para axustar a resistencia en función dos cambios de carga e de entrada, mantendo a saída constante.Isto faino axeitado para deseños de baixo ruído, compactos e sensibles ao custo, especialmente en dispositivos que funcionan con batería.

Os LDO funcionan controlando o transistor de paso para manter unha tensión constante.Poden funcionar mesmo cando a tensión de entrada é só lixeiramente superior á de saída.Isto fainos útiles en sistemas de baixa potencia.Tamén están deseñados para manter baixa a corrente en reposo, o que axuda a reducir o consumo de enerxía durante o modo de espera.

Os LDO son útiles en aplicacións que necesitan enerxía limpa e estable.O seu deseño sinxelo evita o ruído de conmutación, o que axuda a reducir as interferencias electromagnéticas.Isto fai que sexan adecuados para circuítos analóxicos, dispositivos médicos, sistemas de audio e módulos sen fíos.Nas aplicacións de audio, axudan a manter un son claro evitando a ondulación da tensión.

Os LDO fanse menos eficientes cando a diferenza entre a tensión de entrada e de saída é grande.Isto leva a unha maior disipación de calor e unha menor eficiencia, especialmente en aplicacións de alta corrente.Funcionan mellor en sistemas con pequenas diferenzas de voltaxe, como os electrónicos portátiles.Para necesidades de enerxía máis altas, os reguladores de conmutación adoitan ser unha mellor opción.

Usar LDO de forma eficaz require escollas coidadosas de deseño.Os factores importantes inclúen a tensión de caída, a regulación de carga e a corrente de reposo.En dispositivos como dispositivos electrónicos portátiles, a baixa corrente de reposo axuda a prolongar a duración da batería.A xestión da calor tamén é importante, polo que utilízanse métodos de arrefriamento e deseño de PCB adecuados para evitar o sobreenriquecido e mellorar a fiabilidade.

Os LDO ofrecen un xeito sinxelo e fiable de regular a tensión.As melloras en curso poden incluír unha mellor eficiencia e deseños adaptativos que reducen a perda de enerxía mantendo un ruído baixo.Estes desenvolvementos poden ampliar o seu uso na electrónica moderna que require precisión e eficiencia enerxética.

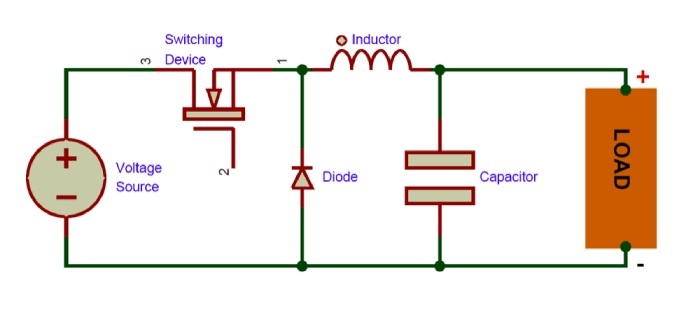

Comprender Buck Converter

Un conversor buck é un circuíto de conmutación que reduce unha tensión de entrada máis alta a unha tensión de saída máis baixa e estable.Usa un MOSFET que se acende e apaga rapidamente para controlar o fluxo de enerxía.Un indutor almacena enerxía cando o interruptor está aceso e soltaa cando está apagado, mantendo a corrente constante.Os capacitores suavizan a saída e reducen a ondulación de tensión.

Un conversor buck controla a tensión de saída axustando o ciclo de traballo, que é o tempo en que o interruptor permanece acendido durante cada ciclo.Ao cambiar esta relación, mantén unha saída estable aínda que a entrada ou a carga cambien.Este método permite unha alta eficiencia, moitas veces superior ao 90%.

Os conversores Buck están deseñados para reducir a perda de enerxía e mellorar a eficiencia, mesmo baixo cargas pesadas.Producen menos calor en comparación cos reguladores lineais.Isto axuda a prolongar a duración da batería en dispositivos portátiles como teléfonos intelixentes.O seu uso eficiente da enerxía admite un rendemento estable e un tempo de funcionamento máis longo.

Os conversores Buck poden xerar ruído e interferencias electromagnéticas debido á rápida conmutación.Tamén requiren unha selección coidadosa de indutores e capacitores, o que engade complexidade ao deseño.Os métodos de filtrado e a elección adecuada dos compoñentes axudan a reducir o ruído e mellorar o rendemento.En comparación cos reguladores lineais, son máis eficientes pero máis difíciles de deseñar.

Os conversores Buck son amplamente utilizados nos sistemas modernos que necesitan un control eficiente da potencia.Utilízanse en sistemas de enerxía renovable, electrónica de automóbiles e deseños de enerxía distribuída.A súa capacidade para manexar condicións cambiantes fai que sexan fiables para moitas aplicacións.As melloras continuas seguen facéndoas máis compactas e eficientes.

Principios de traballo

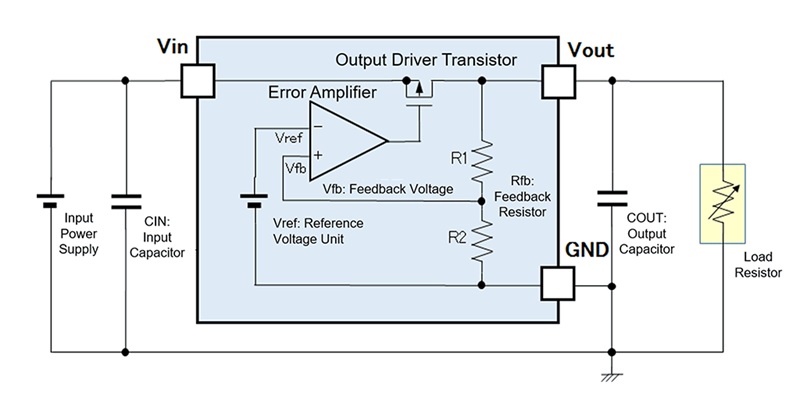

Operación LDO

Un regulador LDO funciona mediante regulación lineal, utilizando unha serie de compoñentes interconectados: un transistor de paso, un amplificador de erro, unha referencia de tensión estable e unha rede de retroalimentación.No corazón da súa función, o amplificador de erro monitoriza de forma persistente a tensión de saída contra a tensión de referencia.Axusta proactivamente a condutividade do transistor de paso para manter unha tensión de saída constante.Esta regulación activa acomoda as variacións na demanda de carga ou as flutuacións na tensión de entrada, protexendo os compoñentes posteriores da subministración de enerxía inconsistente.

Non obstante, o proceso de regulación inclúe unha compensación, a xeración de calor.A caída de tensión entre a entrada e a saída, multiplicada pola corrente de carga, converte a enerxía eléctrica en calor.Xestionar esta saída térmica supón desafíos únicos, especialmente en sistemas compactos con capacidade de refrixeración restrinxida ou en escenarios que requiren altas saídas de corrente.Se non se abordan os problemas térmicos de forma eficaz, pode reducir o rendemento e a fiabilidade do dispositivo.

En aplicacións prácticas, os LDO xogan un papel fundamental en ambientes sensibles ao ruído onde son esenciais fontes de enerxía estables e limpas.

• Os amplificadores de audio, por exemplo, dependen dos LDO para suprimir o ruído eléctrico que pode degradar a claridade do son.

• Do mesmo xeito, os circuítos de RF adoitan incorporar LDO para mitigar os problemas de interferencia que os reguladores de conmutación poderían causar doutro xeito.

O deseño de LDO require unha atención coidadosa á disipación de calor e ás limitacións da pegada.As estratexias comúns inclúen a colocación óptima dos compoñentes e, nalgúns casos, a integración de disipadores de calor para dispersar a enerxía térmica de forma eficaz.Estas mitigacións reflicten unha comprensión práctica dos retos que supón a xestión térmica, onde os circuítos de precisión son vulnerables á degradación do rendemento en condicións de calor mal xestionadas.

Unha área de interese en evolución rodea a optimización do deseño de transistores de paso.Os avances nos materiais semicondutores, xunto coas configuracións xeométricas innovadoras, teñen potencial para reducir as perdas térmicas.Por exemplo, aproveitar materiais máis novos con mellor condución de calor ou reestruturar a disposición do transistor poderían pechar gradualmente as brechas de eficiencia que históricamente limitaron a eficacia do LDO.Os avances na microfabricación e na ciencia dos materiais seguen anunciando posibilidades para redefinir o que se pode conseguir nestes dispositivos.

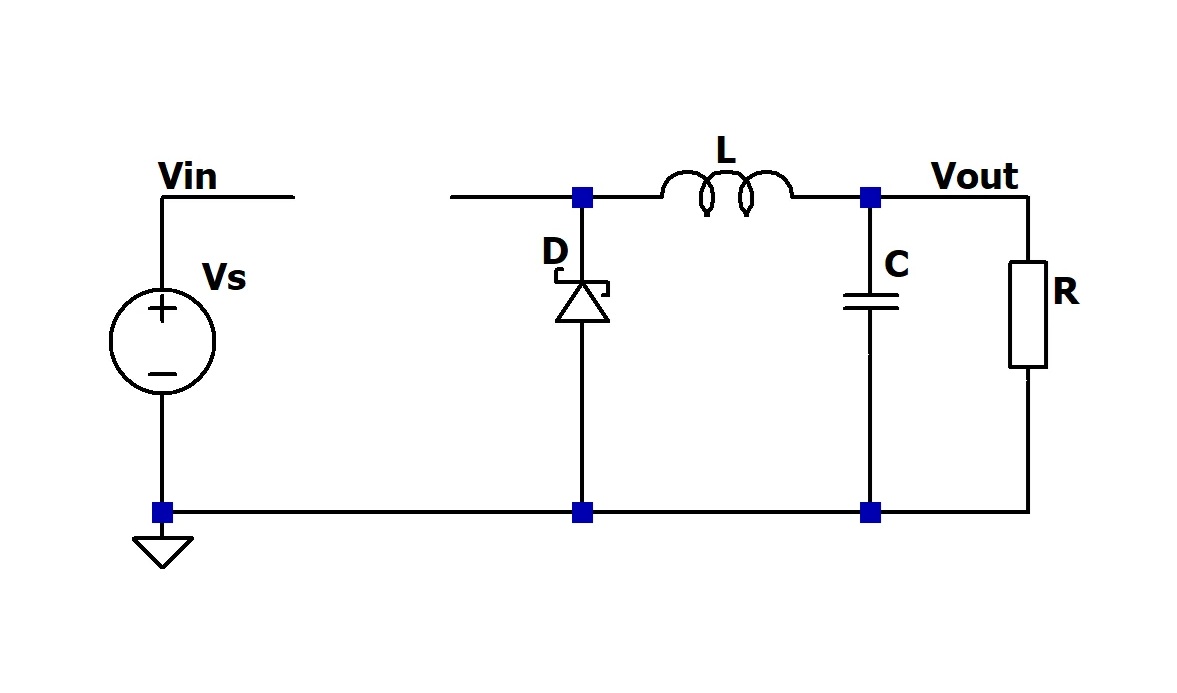

Funcionamento do conversor Buck

Os conversores Buck funcionan co principio de almacenamento de enerxía e liberación por fases temporales, un proceso rexido polo uso da tecnoloxía de conmutación.

• Durante a fase "ON", un indutor acumula enerxía subministrada pola fonte de tensión de entrada, creando un campo magnético a medida que circula a corrente.

• Na seguinte fase "OFF", o colapso deste campo magnético impulsa a enerxía almacenada cara á carga, facilitada por un díodo ou MOSFET síncrono.

O conversor incorpora un mecanismo de retroalimentación que segue incesantemente os niveis de tensión de saída.Ao axustar o ciclo de traballo da modulación de ancho de pulso (PWM), o sistema regula a tensión de saída con alta precisión, mostrando unha eficiencia notable en condicións de entrada variables e cargas de alta corrente.

As súas capacidades de regulación de enerxía compactas e eficientes mostran por que os conversores buck destacan nas implementacións do mundo real.

• As unidades de procesamento de gráficos (GPU), con perfís de potencia esixentes, benefícianse moito da capacidade do conversor para manexar transitorios rápidos e converter tensións de entrada altas en niveis de saída máis utilizables e máis baixos.

• Os dispositivos móbiles aproveitan a versatilidade destes conversores para garantir unha funcionalidade estable en escenarios de uso fluctuantes.

Un aspecto notable do deseño do conversor buck reside na selección dos compoñentes pasivos principais: indutores e capacitores.A priorización de compoñentes con baixa resistencia e efectos parasitarios mínimos mitiga directamente as perdas de enerxía e mellora a eficiencia global do sistema.Ademais, a introdución de MOSFET síncronos en lugar dos díodos tradicionais eleva aínda máis o rendemento.Este cambio reduce as perdas de condución durante a fase "OFF", mostrando como mesmo os refinamentos incrementais do deseño poden producir melloras significativas de eficiencia nas aplicacións prácticas.

De cara ao futuro, os convertidores de dólares están experimentando unha infusión de metodoloxías de deseño intelixente.

• O aumento dos controladores dixitais avanzados permite axustes do sistema en tempo real, fomentando un funcionamento fiable baixo cargas fluctuantes.

• A investigación sobre algoritmos adaptativos de ciclo de traballo esfórzase por mellorar a eficiencia operativa, mesmo en escenarios nos que as cargas varían de forma dinámica.

A medida que estes avances se integran nos deseños principais, redefinen os puntos de referencia para equilibrar a eficiencia, o rendemento e a flexibilidade operativa.A exploración en curso de deseños conscientes da enerxía e sistemas de control intelixentes confirma o foco da industria en impulsar a innovación ao tempo que se acomoda ás demandas de eficiencia enerxética das aplicacións modernas.

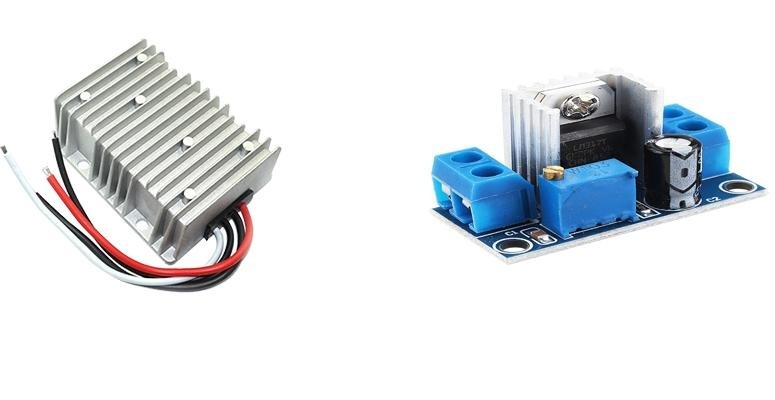

A comparación de LDO e Buck Converter

LDO

Os reguladores lineais (LDO) son recoñecidos pola súa capacidade para xerar saídas de ruído ultra baixo, ofrecer respostas transitorias rápidas e manter unha complexidade mínima do circuíto.Estes atributos sitúaos como candidatos ideais para alimentar circuítos de RF sensibles, sistemas de audio avanzados e compoñentes analóxicos que requiren unha regulación de voltaxe moi precisa.Ademais, a súa natureza compacta facilita a integración en dispositivos electrónicos onde as restricións espaciais son un factor determinante.

A pesar das súas vantaxes, os LDO enfróntanse a limitacións notables cando se encargan de manexar diferenzas substanciais de tensión ou saídas de alta potencia.Un problema importante é a disipación térmica, onde a caída de tensión leva a calor excesivo, que pode comprometer tanto a eficiencia operativa como a vida útil do sistema.Abordar isto require estratexias de xestión térmica proactivas, como a incorporación de disipadores de calor de alta eficiencia, a implantación de materiais de interface térmica avanzada ou a adopción de solucións de envasado innovadoras adaptadas á dispersión da calor.

Ao deseñar sistemas con requisitos de entrega actuais considerables, céntrase en técnicas que garantan un rendemento fiable sen sobrecargar a envoltura térmica.Tales métodos mostran a necesidade de camiños térmicos deseñados con precisión que protexan o sistema en diversas condicións de funcionamento.

Buck Converter

Os conversores Buck, que utilizan principios de conmutación, destacan na redución das altas tensións de entrada ata niveis de saída manexables cunha eficiencia enerxética excepcional.Ao minimizar as perdas de enerxía durante a conversión de tensión, admiten o funcionamento fiable dos sistemas de alto rendemento, incluídos os módulos de potencia da CPU, a electrónica do automóbil e os dispositivos móbiles modernos.A súa capacidade para abordar complejidades de enerxía substanciais mantendo baixo control a xeración de calor é útil en aplicacións esixentes.

Non obstante, a integración de conversores de dólares non está exenta de desafíos.A dependencia de compoñentes como indutores, capacitores e interruptores introduce notables complexidades no deseño de circuítos.Ademais, as operacións de conmutación de alta frecuencia xeran ruído que pode interferir con equipos sensibles.Para contrarrestar isto, as técnicas de supresión de ruído dirixidas inclúen esquemas de capacitores optimizados, métodos de modulación avanzados e deseños de PCB multicapa con compoñentes de filtrado incorporados.

Engádese á complexidade do seu deseño o requisito de pegadas de PCB máis grandes, o que pode forzar as limitacións espaciais nos dispositivos modernos.Os compoñentes pasivos e activos incorpóranse en placas de varias capas para aforrar espazo mantendo a plena funcionalidade.Estas estratexias de deseño harmonizan a compacidade coas demandas operativas, garantindo que os conversores buck serven a diversas aplicacións cunha eficiencia máxima.

Estratexias de regulación da enerxía híbrida

Os sistemas modernos de regulación de enerxía adoitan empregar un enfoque híbrido, integrando tanto LDO como conversores buck para lograr unha entrega de enerxía harmoniosa caracterizada pola eficiencia e precisión.Ao utilizar conversores buck para as reducións de tensión necesarias seguidas de LDO para refinar a saída final, pode abordar simultáneamente os dobres desafíos de alta eficiencia enerxética e requisitos de ruído ultra baixo.Esta metodoloxía resulta esencial en aplicacións como dispositivos IoT, electrónica portátil e sistemas de comunicación, onde a subministración de enerxía limpa e estable xoga un papel fundamental para manter un funcionamento fiable dos compoñentes sensibles.

Abundan os exemplos desta estratexia de dobre enfoque.Nos equipos de comunicación de alta velocidade, os conversores Buck reducen de forma eficiente os intervalos de tensión, minimizando o desperdicio de enerxía, mentres que os LDO proporcionan un subministro estable e sen ruído aos módulos de RF.Do mesmo xeito, os sistemas de infoentretemento para automóbiles dependen de conversores de dólares para xestionar subsistemas que consumen moito enerxía, que se complementan con LDO que garanten un rendemento sen interferencias nos amplificadores e pantallas de audio.

O deseño de solucións de enerxía híbrida require unha comprensión completa de múltiples parámetros, como o rendemento térmico, as limitacións espaciais, a mitigación do ruído e as demandas actuais.Baseándose en ferramentas de simulación iterativa e probas prácticas para perfeccionar a interacción entre os dous compoñentes, logrando un equilibrio óptimo entre eficiencia e precisión.Este proceso mostra os esforzos creativos e analíticos necesarios para crear sistemas adaptados a aplicacións específicas ao tempo que se superan os límites da enxeñería de sistemas de enerxía.

Aplicacións LDO e Buck Converter

Reguladores de baixa abandono (LDO)

Os reguladores de baixa abandono (LDO) son amplamente utilizados para soportar o funcionamento de diversos sistemas que esixen precisión e estabilidade.A súa importancia faise evidente na alimentación de circuítos de RF, conversores de precisión dixital a analóxico (DAC), sistemas de audio e dispositivos nos que a sensibilidade á calidade da enerxía é un factor determinante, como sensores IoT e tecnoloxías wearables.

Nos circuítos de RF, pequenas flutuacións na entrega de enerxía poden afectar gravemente o rendemento do sistema ao introducir ruído non desexado ou distorsionar a modulación do sinal.Os LDO proporcionan unha solución fiable para mitigar tales interrupcións e garantir a integridade do sinal consistente.

Para refinar as saídas de enerxía, os LDO adoitan ser implantados como post-reguladores, filtrando o ruído residual das fontes de alimentación de conmutación ou dos conversores.Esta capa adicional de refinamento axuda a protexer os compoñentes sensibles que son susceptibles a artefactos de ruído de alta frecuencia.

Cando se usan LDO, avaliar o seu rendemento térmico é unha consideración crítica.Aínda que os LDO son apreciados pola súa sinxeleza e a súa capacidade de ofrecer enerxía con baixo ruído, a súa eficiencia intrínseca está ligada á disipación de enerxía, que se manifesta como calor.

En dispositivos compactos como wearables ou sensores IoT, a xestión da disipación de calor convértese nun acto de equilibrio debido ás limitacións do espazo físico.Os materiais térmicos avanzados e a optimización do deseño úsanse para evitar problemas de limitación térmica e fiabilidade a longo prazo.

Convertidores Buck

Os conversores Buck utilízanse habitualmente nun amplo espectro de aplicacións, beneficiándose cada unha da súa capacidade para reducir a tensión de forma eficiente sen perda excesiva de enerxía.

En dispositivos portátiles, como os teléfonos intelixentes, a conversión de voltaxe eficiente mediante conversores buck admite directamente unha duración prolongada da batería.Maximizar a experiencia a miúdo implica incorporar funcións como a rectificación síncrona para minimizar a xeración excesiva de calor.

Para ambientes automotivos e industriais, os conversores buck abordan grandes cambios no nivel de voltaxe, como exemplos inclúen o seu papel nos sistemas de enerxía solar.Nestes escenarios, os conversores adáptanse dinámicamente aos niveis de luz fluctuantes, mellorando o fluxo de enerxía para o almacenamento ou a distribución.Os sistemas automóbiles dependen ademais de conversores para estabilizar a potencia para unha serie de subsistemas, desde o infoentretemento ata os sistemas avanzados de asistencia ao condutor (ADAS).A durabilidade dos deseños do conversor buck permite un rendemento fiable mesmo en condicións de alto ruído eléctrico e variabilidade de temperatura.

Os avances nas metodoloxías de control contemporáneas, como a escala de voltaxe adaptativa ou os bucles de control dixital, elevaron aínda máis a utilidade dos conversores buck:

Ao ofrecer axustes de voltaxe máis finos e respostas transitorias melloradas, estas técnicas optimizan os dispositivos para condicións ambientais ou perfís de potencia específicos.

Os conversores de dólares modernos, aproveitando estes avances, intégranse perfectamente nos ecosistemas de IoT.Aquí, as súas capacidades de transición de carga rápida e pegadas compactas utilízanse para dispositivos que requiren un rendemento constante baixo demandas fluctuantes.

Guía de selección de convertidores LDO e Buck

Factores a considerar ao elixir un regulador LDO

Integridade do sinal e sensibilidade da aplicación: para operacións que impliquen circuítos analóxicos ou RF sensibles, concéntrese en atributos de baixo ruído e alto PSRR.Estas funcións axudan a preservar a claridade do sinal minimizando as interferencias, que se usan en aplicacións como procesamento de audio, módulos de comunicación sen fíos e sensores de precisión.

Consideracións da caída de tensión: use reguladores LDO cando a diferenza de tensión entre a entrada e a saída sexa menor (menos de 1 V).Este escenario adoita aparecer en configuracións nas que a tensión de entrada coincide moito coa tensión de funcionamento desexada, simplificando a xestión da enerxía e evitando complicacións de deseño innecesarias.

Xestión térmica en escenarios de baixa corrente: nos deseños con requisitos mínimos de corrente, onde a disipación de calor é unha consideración fundamental, os LDO proporcionan unha solución sinxela e eficiente.Funcionan xerando calor proporcionalmente á caída de tensión e á corrente.Por exemplo, os wearables electrónicos con orzamentos enerxéticos limitados benefícianse da sinxeleza, as formas compactas e os baixos requisitos de enerxía dos LDO.

Deseños conscientes do espazo: ao combater as limitacións espaciais, os reguladores LDO brillan debido ao seu pequeno tamaño e á facilidade de integración en esquemas axustados.Dispositivos como equipos médicos portátiles ou electrónicos de consumo compactos adoitan aproveitar a reducida pegada de PCB dos LDO, equilibrando a funcionalidade coas limitacións de espazo físico.

Aspectos da selección dun conversor Buck

• Eficiencia e rendemento térmico baixo altas cargas de corrente

Os conversores Buck resultan inestimables en aplicacións que requiren alta eficiencia e xestión térmica robusta.Estas características convértenas en solucións favorecidas para dispositivos con uso intensivo de enerxía, como servidores, electrónica de automóbiles e maquinaria industrial, onde o aforro enerxético e a optimización da calor se fan imprescindibles.

• Manexo de reducións de tensión significativos

Un conversor buck sobresae cando se enfronta a diferenzas de tensión substanciais (maiores de 1 V) entre a entrada e a saída.Isto é crucial nos sistemas que requiren reducións significativos, como converter unha fonte de 12 V para fornecer sistemas lóxicos de 5 V, garantindo un fluxo operativo suave.

• Estender a vida útil da batería

Para os dispositivos que funcionan con batería, como ordenadores portátiles e teléfonos intelixentes, os conversores de dólares ofrecen un consumo de enerxía reducido, prolongando así a vida útil da batería e mellorando a comodidade para os usuarios finais.Esta funcionalidade axuda a maximizar o tempo de execución nos dispositivos deseñados para priorizar a mobilidade.

• Xestionar o ruído de conmutación e a complexidade do deseño

Os deseños que poden acomodar o ruído de conmutación e os esquemas complicados de PCB son candidatos ideais para conversores buck.A pesar de introducir ondas e ruído, moitas aplicacións, como controladores de motores e controladores LED, empregan filtrado e optimización de deseño para contrarrestar estes efectos de forma eficaz.Estes puntos fortes inherentes fan que os conversores buck sexan altamente adaptables para sistemas que poidan satisfacer as súas complexidades de deseño.

Recomendacións de produtos

Reguladores LDO

• Texas Instruments TPS7A0233PYCHR

O Texas Instruments TPS7A0233PYCHR é unha opción notable para aplicacións que requiren unha corrente de reposo ultra baixa, xa que prolonga a vida útil da batería ao reducir a drenaxe de enerxía durante os estados de inactividade.Esta función faino axeitado para dispositivos que funcionan con batería, especialmente deseños compactos onde a eficiencia energética inflúe directamente na satisfacción e na funcionalidade.Para dispositivos limitados polo espazo, como dispositivos electrónicos portátiles e sistemas IoT portátiles, o seu perfil físico simplificado garante unha integración perfecta.En particular, a súa implantación na tecnoloxía de sensores médicos mostra a súa capacidade para soportar ciclos operativos prolongados, aliviando as interrupcións causadas pola recarga frecuente da batería.Este regulador equilibra eficazmente a precisión técnica coa necesidade práctica de minimizar o mantemento.

• Analog Devices LT3080EQ

O Analog Devices LT3080EQ brilla coa súa saída axustable, que permite unha calibración precisa da tensión que se aliña coas diversas especificacións do sistema.Esta adaptabilidade simplifica o deseño do circuíto ao reducir a necesidade de compoñentes suplementarios, fomentando esquemas eficientes mantendo un filtrado de ruído robusto para unha estabilidade superior.A súa capacidade de rexeitamento de ruído serve como un activo clave en aplicacións que priorizan a claridade do sinal, como os sistemas de amplificación de audio ou os módulos de comunicación.Durante a creación de prototipos avanzados, o compoñente demostra constantemente a súa capacidade para preservar a integridade do sinal en escenarios de operación de alta frecuencia, validando a súa utilidade para a electrónica de grao profesional.A través deste rendemento, apoia a procura dunha fiabilidade constante e un refinamento tecnolóxico en casos de uso esixentes.

Convertidores Buck

• Texas Instruments LM2596

O Texas Instruments LM2596 ofrece unha conversión reducida eficiente, que se aliña coas demandas actuais moderadas en diversas aplicacións electrónicas de consumo.Con compatibilidade con rangos de tensión de entrada variados, é adaptable a unha variedade de dispositivos, incluídos televisores e controladores domésticos intelixentes.O LM2596 mostra unha fiabilidade operativa que se traduce en temperaturas máis frías do dispositivo e requisitos de xestión térmica reducidos.Estas vantaxes prácticas enfatizan o seu papel como unha solución versátil para aplicacións económicas pero eficientes.A usabilidade do conversor resoa con aqueles que buscan o equilibrio entre o rendemento e o deseño pragmático.

• Analog Devices LTC3605

O Analog Devices LTC3605 utiliza un deseño sincrónico para mellorar a resposta transitoria, proporcionando estabilidade para sistemas que consumen moito enerxía, como servidores ou entornos de automatización industrial.A súa eficacia para acomodar cambios bruscos de carga convérteo nun compoñente importante para escenarios nos que o rendemento dinámico é un factor reitor.As observacións das probas de campo ilustran o seu funcionamento fiable en ambientes con demandas de enerxía agresivas, incluíndo sistemas de robótica e controladores de motor.O LTC3605 destaca na mitigación das caídas e caídas de tensión durante as sobrecargas operativas, garantindo unha entrega de enerxía constante mesmo baixo estrés intenso.Esta resistencia solidifica a súa idoneidade para aplicacións que desafían aos compoñentes a manter unha funcionalidade perfecta en condicións de misión crítica.

Conclusión

Os LDO e os conversores de dólares teñen funcións diferentes pero complementarias na regulación de enerxía.Os LDO son os máis axeitados para aplicacións de baixo ruído, baixa potencia e pequenas diferenzas de tensión, mentres que os conversores buck proporcionan unha alta eficiencia para conversións de voltaxe máis grandes e cargas máis altas.Cada un ten compensacións en termos de calor, eficiencia e complexidade de deseño.O artigo mostra que a selección adecuada depende dos requisitos do sistema, como a sensibilidade ao ruído, o nivel de potencia e as limitacións de espazo.En moitos deseños modernos, a combinación de ambas as solucións axuda a conseguir un equilibrio entre a eficiencia e a produción limpa e estable.

Preguntas frecuentes [FAQ]

1. Cando é máis eficiente un LDO que un conversor de dólares?

Un LDO é máis eficiente cando a tensión de entrada é só lixeiramente superior á tensión de saída.Neste caso, a caída de tensión é pequena, polo que a perda de enerxía é baixa.Tamén se prefire en aplicacións de baixa corrente e sensibles ao ruído onde a sinxeleza e a saída limpa importan máis que a eficiencia.

2. Como calculo a disipación de enerxía LDO?

A disipación de enerxía LDO calcúlase usando a caída de tensión no regulador e a corrente de saída.A fórmula é P

diss =(Vin−Vout)×Iout.A maior diferenza de tensión ou maior corrente aumenta a perda de calor.

3. Que causa o ruído de conmutación nos conversores buck?

O ruído de conmutación nos conversores buck é causado pola rápida conexión e apagado do MOSFET.Isto crea cambios rápidos de voltaxe e corrente, que xeran interferencias electromagnéticas e ondulacións na saída.

4. Pódense usar varios LDO para a eficiencia ante caídas de tensión longas?

Usar varios LDO en serie non mellora a eficiencia.A perda de potencia total segue sendo a mesma porque a caída de tensión simplemente se divide en etapas.Pode axudar coa distribución da calor, pero non coa eficiencia.

5. Que relevancia é PSRR á hora de seleccionar un LDO para circuítos analóxicos?

PSRR é moi importante para os circuítos analóxicos porque mostra o ben que o LDO pode rexeitar o ruído da fonte de entrada.Un alto PSRR garante unha saída limpa e estable, o que é fundamental para aplicacións sensibles como audio, sensores e circuítos de RF.
