What Is an Oscilloscope and What Does It Measure?

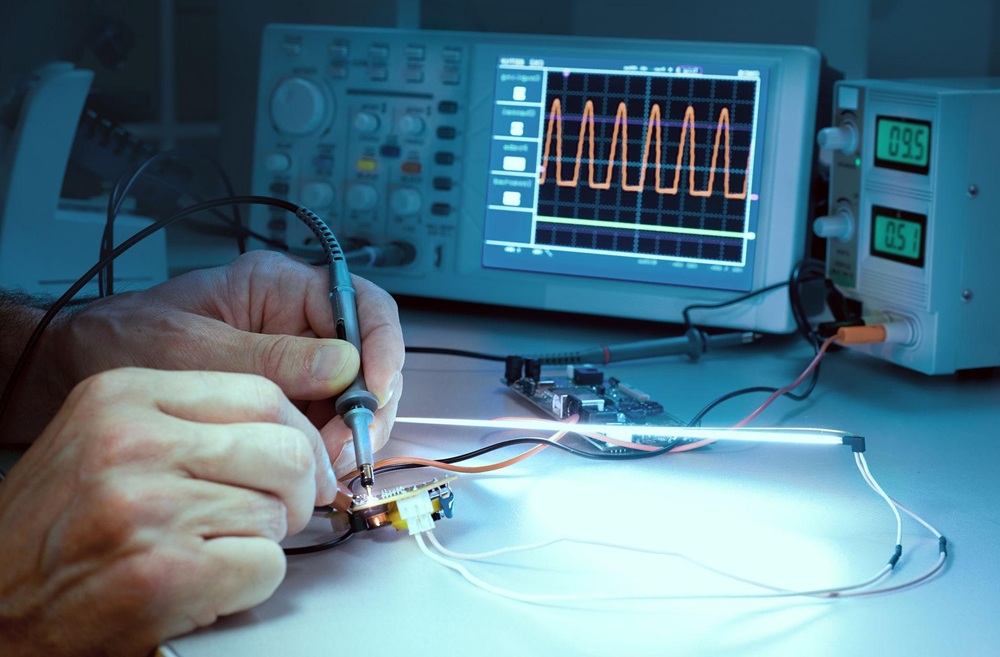

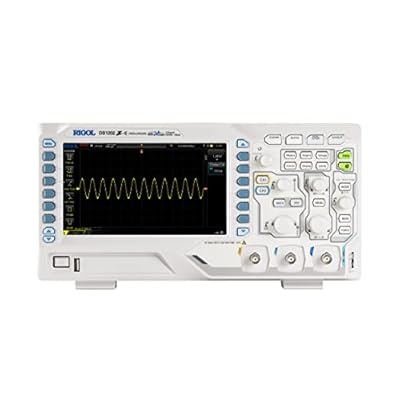

An oscilloscope is an electronic instrument that shows electrical signals as visible waveforms on a screen.As versións anteriores eran coñecidas como oscilógrafos.Cando un sinal entra no osciloscopio a través dunha sonda, o instrumento segue continuamente como a tensión aumenta, baixa, repite ou cambia de súpeto ao longo do tempo.Instead of reading numbers alone, it can directly see the movement and shape of the signal as it happens.This makes it much easier to identify unstable signals, noise, timing errors, or abnormal pulse behavior during testing and troubleshooting.

The screen displays voltage on the vertical axis and time on the horizontal axis.A medida que o sinal se move pola pantalla, a forma de onda revela información importante como a amplitude, a frecuencia, o tempo, o ancho do pulso, o tempo de subida e a estabilidade do sinal.A escala de voltaxe, a base de tempo e os axustes de disparo adóitanse axustar paso a paso para estabilizar a forma de onda e ver os detalles do pequeno sinal con máis claridade.Unha forma de onda estable permite a observación precisa da actividade eléctrica repetida, mentres que o control de disparo rápido axuda a capturar eventos transitorios repentinos que poden aparecer só durante unha fracción de segundo.

Como mostra un osciloscopio a tensión ao longo do tempo

An oscilloscope operates by converting electrical activity into a visual signal pattern.A probe is first connected to a circuit, sensor, or test point.The probe picks up the changing electrical voltage and sends it into the oscilloscope’s input stage.Inside the instrument, the signal passes through amplification and processing circuits that prepare it for display.The waveform is then drawn across the screen in real time, to follow the signal behavior continuously as the circuit operates.

In traditional analog oscilloscopes, the waveform was displayed using a cathode ray tube (CRT).The incoming signal controlled the movement of an electron beam, which swept across the screen and traced the waveform directly.Os osciloscopios dixitais modernos funcionan de forma diferente.Mostran rapidamente o sinal entrante miles ou mesmo millóns de veces por segundo, converten esas mostras en datos dixitais e procesan a información mediante electrónica de alta velocidade.This digital method improves measurement accuracy, waveform storage, signal comparison, and long-term analysis.Os sinais pódense pausar, as seccións de formas de onda pódense ampliar, os eventos capturados pódense almacenar e os datos de medición pódense transferir a ordenadores para a súa posterior análise.

Analog, Digital, and Specialized Oscilloscopes

Oscilloscopes are designed for different testing environments and signal conditions.Analog oscilloscopes are valued for their continuous real-time waveform display and simple operation.Os osciloscopios dixitais son agora máis comúns porque ofrecen unha maior precisión, medicións automáticas, almacenamento de formas de onda e funcións de análise avanzadas.

Some instruments are optimized for specialized tasks.Memory oscilloscopes store captured waveforms for later review, which is useful when analyzing irregular or short-duration events.Sampling oscilloscopes are designed for extremely high-frequency signals that require very fast acquisition techniques.Multi-trace oscilloscopes can display several signals at the same time to compare timing relationships between different parts of a circuit.Tamén hai modelos de propósito mixto e especializados construídos para sistemas integrados, equipos de comunicación, diagnósticos automotivos e probas de electrónica de potencia.

Aplicacións e vantaxes do osciloscopio común

Os osciloscopios son amplamente utilizados en electrónica, telecomunicacións, sistemas de automoción, equipos de control industrial, desenvolvemento integrado, electrónica de potencia e laboratorios educativos.Durante as probas do circuíto, os técnicos adoitan conectar sondas a diferentes puntos dun sistema un por un, observando como cambia a forma de onda a medida que os compoñentes funcionan xuntos.Esta retroalimentación visual directa axuda a identificar compoñentes defectuosos, fontes de alimentación inestables, sincronización incorrecta ou erros de comunicación moito máis rápido que depender só de medicións numéricas.

One major advantage of an oscilloscope is its ability to capture both repetitive signals and rapidly changing events.It can measure voltage, frequency, rise time, pulse width, phase relationships, and signal distortion with high precision.Any physical activity that can be converted into an electrical signal can also be monitored.This includes sound, vibration, pressure, temperature, and various sensor outputs.Ao mostrar estes sinais como formas de onda, o osciloscopio examina o comportamento dinámico do sistema en tempo real e detecta problemas que, doutro xeito, poden permanecer ocultos.

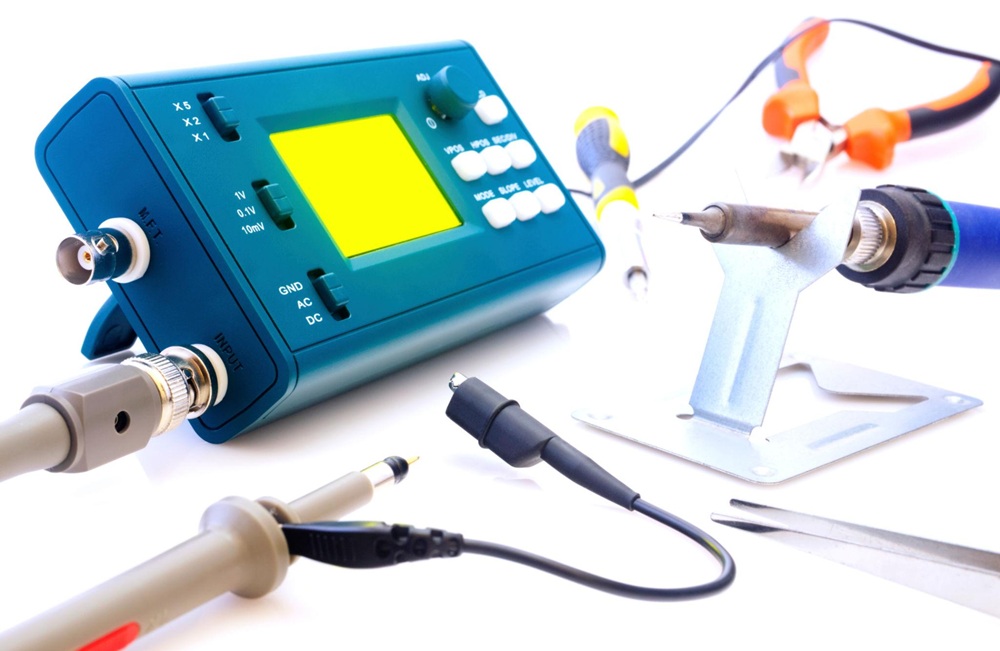

How an Oscilloscope Works in Real Measurements

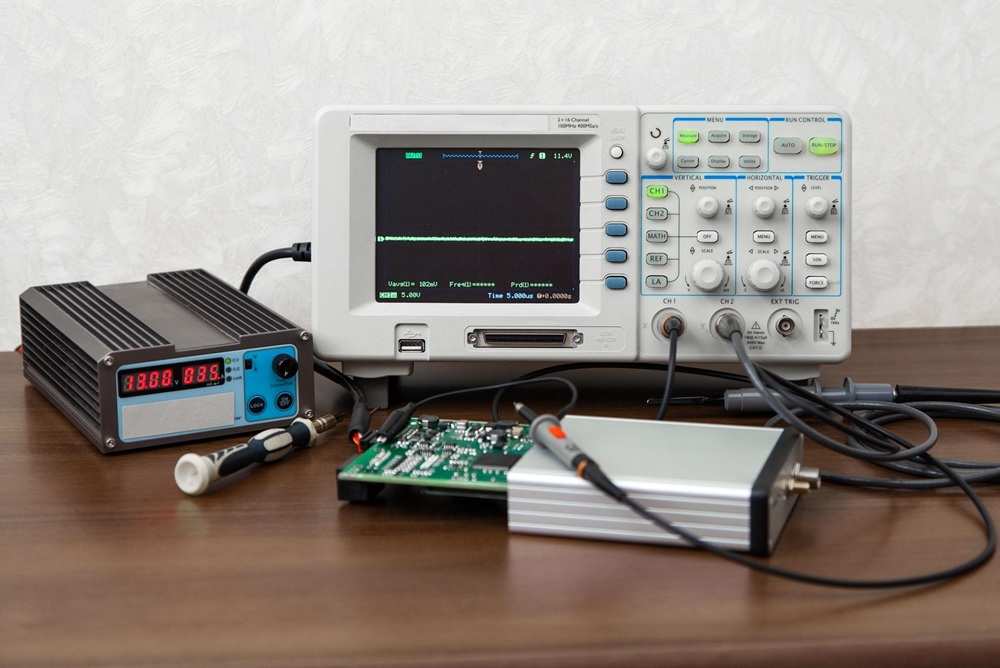

Before measuring signals, the oscilloscope layout and control sections are usually reviewed first.Modern oscilloscopes group controls by function to make waveform adjustment faster during testing.A escala do sinal, a activación, as ferramentas de medición e as funcións de almacenamento axústanse repetidamente ata que a forma de onda se fai estable, clara e lista para a análise.

Un proceso de medición típico comeza coa conexión da sonda, seleccionando a canle de entrada, axustando a escala de tensión e configurando a base de tempo.Once the waveform appears on the screen, trigger settings are refined to stop the signal from drifting or jumping across the display.After stabilization, measurements such as voltage, frequency, pulse width, rise time, and timing relationships can be examined more accurately.

Entrada de sinal, sondas e controis básicos

Oscilloscope operation usually begins with the signal connection itself.The probe tip is connected to the test point, while the ground clip is attached to the circuit ground reference.Unha conexión a terra deficiente pode introducir ruído, inestabilidade da forma de onda ou medicións distorsionadas, polo que normalmente a conexión a terra é verificada coidadosamente antes de comezar calquera análise detallada.

The front area of the oscilloscope contains the controls used most frequently during testing.The display screen shows the waveform in real time, while surrounding knobs, buttons, and menu keys allow quick adjustments during measurement.Os conectores de entrada analóxica, os terminais de compensación da sonda, os portos USB, os controis de configuración automática e os botóns Run/Stop agrúpanse habitualmente arredor da pantalla para un acceso máis rápido durante a resolución de problemas.

Os osciloscopios modernos tamén inclúen interfaces de comunicación e conexión externa que amplían a funcionalidade máis aló da visualización básica da forma de onda.Moitos modelos ofrecen portos LAN, interfaces de dispositivos USB, saídas de disparo e terminais de saída de paso/fallo para automatización e control remoto.Durante a proba, as capturas de pantalla de formas de onda, os ficheiros de medición CSV e os datos de sinal capturados pódense transferir directamente a un ordenador para a súa documentación ou análise máis profunda.En ambientes automatizados, as saídas de disparo adoitan sincronizarse con outros instrumentos para que varios dispositivos poidan funcionar xuntos durante as medicións.

Axustes horizontais, verticais e de disparo

Os controis horizontais, verticais e de disparo traballan xuntos continuamente durante a configuración da forma de onda.Estas seccións raramente se axustan por separado porque a estabilidade do sinal e a claridade da pantalla dependen de equilibrar as tres.

Os controis verticais axustan a amplitude da forma de onda e a posición da pantalla.Despois de conectar a sonda, a perilla da escala de voltaxe xira ata que a forma de onda ocupa unha parte clara da pantalla sen cortar máis aló dos límites da pantalla.Se a forma de onda parece demasiado pequena, o rango de tensión redúcese para que os detalles do sinal máis pequenos sexan máis fáciles de inspeccionar.Se a forma de onda supera a altura da pantalla, o rango aumenta para evitar a distorsión na pantalla.Os controis de posición moven a forma de onda cara arriba ou cara abaixo, o que resulta especialmente útil cando se comparan varios sinais á vez.

Os controis horizontais xestionan o tempo da forma de onda na pantalla.Ao axustar a base de tempo cambia o tempo que representa cada división de pantalla.Os sinais dixitais rápidos a miúdo requiren escalas de tempo máis curtas para revelar pulsos estreitos e bordos de transición con máis claridade, mentres que os sinais máis lentos requiren escalas de tempo máis longas para observar o movemento gradual da forma de onda durante períodos prolongados.Os controis de posición horizontal cambian a forma de onda á esquerda ou á dereita para que os eventos importantes poidan aliñarse coa grade da pantalla para unha análise de tempo máis precisa.Algúns osciloscopios tamén inclúen modos de rolo ou desprazamento para un seguimento de longa duración.

Os controis de activación estabilizan a visualización da forma de onda definindo cando comeza a captura da forma de onda.Sen a activación adecuada, o sinal pode derivar continuamente pola pantalla, dificultando a observación detallada.Seleccionouse Auto, Normal ou Single-shot para axustar o nivel de disparo a un punto de tensión específico dentro do rango de sinal.Cada vez que a forma de onda cruza ese punto, a adquisición comeza desde o mesmo lugar, mantendo a forma de onda estable na pantalla.O disparo de bordo ascendente úsase habitualmente para sinais repetitivos, mentres que o disparo dun só disparo é preferible cando se capturan fallos, pulsos perdidos ou picos de tensión repentinos que se producen só unha vez.

Medición e análise de formas de onda

Despois de que a forma de onda se estableza, a configuración da pantalla axústase para a medición e análise.A función de configuración automática úsase a miúdo en primeiro lugar porque axusta automaticamente a escala de voltaxe, a configuración da base de tempo e a configuración do disparador para producir rapidamente unha forma de onda utilizable.Isto proporciona un punto de partida que posteriormente se pode axustar manualmente para unha análise máis precisa.

Durante a resolución de problemas, os modos de execución e de parada cámbianse con frecuencia mentres se comproba o comportamento do sinal.Facer unha pausa na forma de onda permite unha inspección máis detida das relacións de temporización, desbordamento, timbre, distorsión do pulso e ruído que poden ser difíciles de observar durante as actualizacións continuas da pantalla.

Os osciloscopios dixitais modernos poden medir parámetros como a tensión máxima, a frecuencia, o ancho do pulso, o tempo de subida e os intervalos de temporización de forma automática.Moitos modelos mostran estes valores directamente na pantalla mentres a adquisición de formas de onda continúa en tempo real.Algúns osciloscopios tamén inclúen funcións matemáticas de forma de onda, almacenamento de formas de onda de referencia, controis de zoom e ferramentas de comparación de sinais para unha análise detallada do sinal durante a depuración e a comprobación de fallos.Durante as probas de sinal de alta velocidade, as pequenas seccións de formas de onda adoitan ampliarse para inspeccionar as transicións dos bordos, os tons, os excesos e o ruído transitorio.

Funcións de almacenamento, recuperación e transferencia de datos

Os osciloscopios dixitais modernos poden almacenar formas de onda, capturas de pantalla, axustes de instrumentos e ficheiros de medición CSV mediante memoria interna ou dispositivos de almacenamento USB externos.Durante a proba, a miúdo gárdanse os datos da forma de onda antes de cambiar as sondas, axustar a configuración do disparador ou volver a conectar circuítos.Isto permite que as medicións anteriores se revisen máis tarde sen repetir todo o proceso de configuración.

As formas de onda almacenadas tamén se poden comparar con sinais recén capturados durante a resolución de problemas para identificar diferenzas de tempo, variacións de voltaxe ou comportamento operativo inestable de forma máis eficiente.Moitos osciloscopios inclúen portos USB Host no panel frontal para unha transferencia rápida de ficheiros.Despois de inserir unha unidade USB, as capturas de pantalla e os datos da forma de onda pódense gardar directamente a través do menú de visualización e, posteriormente, abrirse nun ordenador para realizar informes, documentación ou unha análise máis profunda do sinal.

Como optimizar o rendemento do osciloscopio

Mellorar o rendemento do osciloscopio non só se trata de usar hardware máis rápido.En moitos casos, o rendemento depende de como se configure o instrumento antes de comezar a proba.O axuste coidadoso da configuración de adquisición, o procesamento de formas de onda, os métodos de almacenamento e o comportamento de calibración poden mellorar significativamente a velocidade de captura da forma de onda, reducir o tempo de espera e manter medicións estables durante longas sesións de proba.

Unha configuración ben optimizada tamén facilita a operación da forma de onda durante a resolución de problemas.Os sinais aparecen máis rápido na pantalla, as actualizacións de formas de onda fanse máis sensibles e os resultados das medicións pódense recoller con menos interrupcións.Nos contornos de probas automatizadas, a optimización adecuada axuda a reducir os atrasos entre o osciloscopio e os sistemas externos, especialmente cando se procesan continuamente grandes cantidades de datos de formas de onda.

Comeza cunha configuración limpa e estable

Un método de optimización común é comezar a partir dunha condición de funcionamento coñecida.Antes de conectar o sinal de proba, o osciloscopio adoita restablecer a súa configuración predeterminada ou primeiro se carga un ficheiro de configuración gardado.Isto evita que as configuracións antigas interfiran coas novas medicións e axuda a manter unhas condicións de proba coherentes en experimentos repetidos.

Despois de cargar a configuración, as funcións innecesarias adoitan desactivarse unha por unha.As canles de entrada non utilizadas, as medicións automáticas, as operacións matemáticas de formas de onda, as funcións de decodificación e as ferramentas de análise consumen recursos de procesamento aínda que non sexan necesarios activamente.A desactivación destas funcións reduce a carga de procesamento interno e permite que o osciloscopio responda máis rápido durante a adquisición.

Por exemplo, cando só se mide un sinal, as canles non utilizadas adoitan desactivarse en lugar de deixarse ​​activas en segundo plano.Isto reduce a actividade de renderizado da forma de onda e mellora a eficiencia da adquisición, especialmente durante as medicións de alta velocidade.

Reducir os atrasos de procesamento e comunicación

Durante a adquisición da forma de onda, o osciloscopio procesa continuamente os datos entrantes mentres actualiza a pantalla e se comunica con sistemas externos.Se demasiadas tarefas de procesamento funcionan simultáneamente, a velocidade de captura da forma de onda e a capacidade de resposta do sistema poden diminuír gradualmente.

Para mellorar o rendemento, algúns osciloscopios permiten que o sistema de visualización estea parcial ou completamente desactivado mentres a adquisición de forma de onda continúa internamente.Neste modo, gastan menos recursos para actualizar os gráficos, o que permite que o osciloscopio se centre máis directamente no procesamento de disparo, captura de sinal, almacenamento de formas de onda e análise interna.Este enfoque é especialmente útil nas probas de produción automatizadas onde os operadores non precisan supervisar a forma de onda continuamente.

Os ficheiros de formas de onda grandes tamén poden crear pescozos de botella de transferencia.Cando cada forma de onda se transmite inmediatamente a un ordenador externo, os atrasos de comunicación acumúlanse e reducen a eficiencia das probas.Moitos osciloscopios procesan primeiro as medidas de forma de onda internamente.En lugar de transferir conxuntos de datos completos de forma de onda, o instrumento calcula valores como a frecuencia, o tempo de subida, o ancho do pulso e a tensión de pico internamente e, a continuación, transfire só os resultados finais da medición.Isto reduce moito o tráfico de comunicación e acurta o tempo de transferencia.

Para a captura de formas de onda repetidas, o modo de adquisición de secuencias adoita estar habilitado.Primeiro gárdanse varios segmentos de forma de onda na memoria interna e transfírense despois en lotes agrupados.Isto reduce as interrupcións repetidas de comunicación entre capturas e mellora a velocidade xeral de adquisición.Algúns osciloscopios tamén admiten o almacenamento directo de formas de onda na memoria interna, unidades de estado sólido ou discos duros locais para que as medicións poidan continuar sen esperar transferencias externas inmediatas.

A velocidade de comunicación entre o osciloscopio e os ordenadores externos tamén afecta o rendemento xeral.Nos sistemas automatizados, os comandos e os datos de formas de onda viaxan continuamente a través de conexións USB ou de rede, o que pode producir atrasos notables durante as probas de alta velocidade.Algúns osciloscopios avanzados reducen esta sobrecarga ao permitir que o software de control se execute directamente dentro do sistema operativo do osciloscopio.Dado que o procesamento da forma de onda e o control do software ocorren no mesmo dispositivo, a resposta ao comando faise máis rápida e o manexo de datos faise máis eficiente.

O rendemento pode mellorar aínda máis cando se minimizan os cálculos innecesarios en tempo real e as funcións de análise inactivas.O número de tarefas de procesamento activas a miúdo redúcese para que o osciloscopio poida concentrarse nunha adquisición máis rápida de formas de onda.As funcións de gravación de tendencias tamén poden axudar a reducir a sobrecarga de transferencia almacenando os valores de medición internamente ao longo do tempo e transferindo máis tarde conxuntos de datos agrupados máis grandes en lugar de enviar cada medición individual inmediatamente.

Mellora a estabilidade da medición a longo prazo

A optimización do rendemento tamén inclúe o mantemento de medicións estables durante longos períodos de funcionamento.O comportamento da calibración ten un efecto directo na precisión da forma de onda e na continuidade das probas.

Antes de comezar as probas automatizadas, a escala vertical, a frecuencia de mostraxe e as opcións de adquisición adoitan configurarse previamente.Isto permite que a calibración interna remate antes de que comecen as medicións continuas e axuda a reducir as pausas inesperadas durante o funcionamento.

Os cambios de temperatura dentro do osciloscopio tamén poden desencadear eventos de recalibración automática. En ambientes estables de temperatura ambiente, a compensación automática de temperatura ás veces está desactivada para reducir as interrupcións de calibración innecesarias.Non obstante, este axuste realízase normalmente só cando se controlan coidadosamente as condicións de medición e xa se verificou a precisión da forma de onda.

Para probas de longa duración, manter condicións ambientais estables, minimizar os cambios repetidos de configuración e reducir o procesamento innecesario de formas de onda, todos contribúen a un rendemento máis fiable do osciloscopio e á análise do sinal máis suave.

Como escoller rapidamente o osciloscopio correcto

Elixir un osciloscopio faise moito máis fácil cando os requisitos do sinal están claros desde o principio.Os diferentes circuítos producen diferentes comportamentos de forma de onda, polo que o osciloscopio debe coincidir coas condicións reais de proba en lugar de depender só das especificacións xerais.Durante a selección, o ancho de banda, a frecuencia de mostraxe, a profundidade da memoria, a capacidade de disparo, o tipo de sonda e as funcións de análise adoitan compararse xuntos porque estas especificacións afectan directamente á precisión da forma de onda e á eficiencia da depuración.

Un proceso de selección práctico adoita comezar identificando o tipo de sinal, estimando a frecuencia de sinal máis alta e decidindo se a medición implica sinais analóxicos lentos, bordos dixitais rápidos, electrónica de potencia, buses de comunicación ou sistemas de sinal mixto.Unha vez claras estas condicións, pódense eliminar rapidamente os modelos inadecuados.

Comprender o sinal antes de escoller o osciloscopio

O primeiro paso é comprender exactamente que tipo de sinal hai que medir.Antes de comprobar as especificacións do osciloscopio, adoitan examinarse primeiro o comportamento do circuíto, a forma de onda esperada, a velocidade do sinal e o ambiente operativo.

Varias características do sinal afectan moito á selección do osciloscopio.Estes inclúen o intervalo de frecuencia, o tempo de subida, o ancho do pulso, a repetición da forma de onda, a estabilidade do sinal e o número de canles necesarios.Por exemplo, a depuración dunha fonte de alimentación de baixa frecuencia require un rendemento do osciloscopio moi diferente en comparación coa análise dun sinal de comunicación de alta velocidade.

Se hai que observar varios sinais ao mesmo tempo, as canles adicionais vólvense importantes.Durante a análise de temporización dixital, os sinais de reloxo, as liñas de datos e os eventos de activación adoitan compararse en paralelo na mesma pantalla.Nestas situacións, o reconto de canles e a sincronización da forma de onda afectan directamente á velocidade e á eficiencia da resolución de problemas.

Comprender o sinal en primeiro lugar evita un gasto excesivo en funcións innecesarias ao tempo que se evitan equipos con poca potencia que non poden capturar detalles importantes da forma de onda.

Ancho de banda, taxa de mostraxe e profundidade de memoria

O ancho de banda, a frecuencia de mostraxe e a profundidade da memoria traballan xuntos durante as medicións do osciloscopio reais.Estas especificacións adoitan enumerarse por separado nas follas de datos, pero normalmente avalíanse xuntos porque a precisión da forma de onda depende do ben que funcionen os tres como un sistema completo.

O ancho de banda determina a frecuencia máis alta que o osciloscopio pode medir con precisión.Normalmente especifícase no punto de -3 dB, onde a amplitude do sinal medida cae a un 70,7% do nivel de sinal orixinal.Para unha reprodución fiable da forma de onda, o ancho de banda do osciloscopio adoita seleccionarse polo menos cinco veces maior que a compoñente de frecuencia máis alta do sinal.Por exemplo, os sinais que conteñen compoñentes de frecuencia de ata 100 MHz adoitan medirse mediante osciloscopios con polo menos un ancho de banda de 500 MHz para preservar a forma de onda e a precisión do bordo.Cando o ancho de banda é demasiado baixo, os bordos das formas de onda se arredondan, as formas de pulso perden detalles e a información de alta frecuencia pode desaparecer por completo.Estas distorsións poden ocultar problemas de sinal reais ou facer que as formas de onda saudables aparezan defectuosas durante a depuración.

A frecuencia de mostraxe determina cantas veces por segundo o osciloscopio converte o sinal analóxico en datos de forma de onda dixital.As taxas de mostraxe máis altas capturan máis detalles da forma de onda e reducen o risco de perder pulsos estreitos ou eventos de curta duración.Na maioría das medicións prácticas, a frecuencia de mostraxe adoita establecerse polo menos cinco veces maior que a frecuencia de sinal máis alta.Tamén se prefiren relacións de sobremostraxe máis altas para transicións de bordo rápidas e formas de onda complexas.Por exemplo, medir un sinal de 200 MHz normalmente require taxas de mostraxe superiores a 1 GS/s para unha reconstrución estable da forma de onda.As baixas taxas de mostraxe poden crear problemas de submostraxe onde as formas de onda aparecen distorsionadas, inestables ou completamente diferentes do comportamento real do circuíto.A maior densidade de mostraxe tamén mellora a precisión do zoom porque permanecen dispoñibles máis puntos de forma de onda durante a inspección detallada.

A profundidade da memoria determina cantas mostras de forma de onda pode almacenar o osciloscopio durante unha única adquisición.Isto faise especialmente importante cando se capturan longos períodos de forma de onda mantendo unha alta resolución de mostraxe.A profundidade da memoria depende directamente tanto da frecuencia de mostraxe como da cantidade de tempo da forma de onda que se mostra na pantalla.

A relación é:

Profundidade de almacenamento = Frecuencia de mostraxe × Tempo de visualización

Por exemplo, a captura dunha forma de onda a 1 GS/s durante 10 ms require aproximadamente 10 millóns de puntos de mostra de profundidade de memoria.Se a memoria dispoñible é demasiado pequena, o osciloscopio pode reducir automaticamente a frecuencia de mostraxe durante adquisicións longas, reducindo o detalle da forma de onda e ocultando potencialmente fallos de curta duración ou fallos de temporización.A memoria profunda é especialmente valiosa cando se solucionan problemas de sinal intermitente ocultos dentro das gravacións de forma de onda longa.A capacidade de resposta do osciloscopio tamén se verifica cando a memoria profunda está activada porque algúns modelos se fan notablemente máis lentos coa configuración máxima de memoria.

Mostrar a calidade e o rendemento do disparador

A capacidade de resposta da pantalla e o rendemento do activador afectan directamente a velocidade e a eficiencia da depuración nos sistemas electrónicos.Mesmo cando dous osciloscopios teñen especificacións similares en papel, o funcionamento práctico pode parecer moi diferente dependendo da velocidade de renderizado da forma de onda, a capacidade de resposta do menú e o comportamento do disparador.

Unha pantalla sensible permite un axuste máis suave da forma de onda durante a proba.As formas de onda deberían actualizarse rapidamente cando se cambie a configuración de escala, zoom ou disparo.A actualización rápida da forma de onda tamén axuda a revelar fallas intermitentes que aparecen ocasionalmente.Durante a proba, a claridade da forma de onda, a suavidade da pantalla, o deseño do menú e a lexibilidade da pantalla adoitan compararse mentres a configuración de medición se axusta repetidamente.Unha pantalla clara e sensible reduce a fatiga durante longas sesións de depuración e mellora a velocidade de análise da forma de onda.

O rendemento do disparador tórnase igualmente importante durante a resolución de problemas avanzada.O disparo de borde básico funciona ben para sinais repetitivos, pero as tarefas de depuración máis difíciles a miúdo requiren funcións de disparo avanzadas capaces de illar fallos, pulsos estreitos, anchos de pulso anormais, transicións que faltan ou infraccións de tempo.En lugar de mostrar toda a actividade da forma de onda continuamente, o osciloscopio céntrase só na condición de disparo seleccionada.

Durante a resolución de problemas, adoita pasarse moito tempo axustando as condicións do disparo porque os pequenos cambios de disparo poden determinar se os eventos de forma de onda raros aparecen rapidamente ou permanecen ocultos durante longos períodos.Para fallas intermitentes, o disparo dun disparo faise especialmente útil porque o osciloscopio captura o evento anormal unha vez e conxela a forma de onda para unha inspección detallada.O forte rendemento do disparador mellora moito a eficiencia da depuración en sistemas dixitais de alta velocidade e circuítos de comunicación.

Erros comúns do osciloscopio e problemas de medición

Mesmo cando un osciloscopio teña suficiente ancho de banda e funcións de medición avanzadas, aínda poden aparecer resultados inexactos se a configuración da medición é incorrecta.Moitos problemas de forma de onda non son causados ​​polo propio circuíto, senón por erros de configuración do disparador, conexións inadecuadas da sonda, problemas de conexión a terra ou configuración incorrecta do osciloscopio.Durante a resolución de problemas, estes erros poden crear formas de onda enganosas que fan que un circuíto saudable pareza defectuoso ou que ocultan problemas de sinal reais.

En ambientes de proba reais, adoita pasarse moito tempo comprobando se o comportamento anormal da forma de onda é causado polo circuíto ou pola propia configuración de medición. A comprensión dos erros máis comúns dos osciloscopios axuda a mellorar a precisión da medición, acelera a depuración e evita a substitución innecesaria de compoñentes ou modificacións incorrectas do circuíto.

Configuración de activación deficiente e formas de onda inestables

Un dos problemas máis comúns dos osciloscopios é unha forma de onda inestable ou en movemento continuo.En moitos casos, isto ocorre porque o sistema de activación non está configurado correctamente.Sen a activación adecuada, o osciloscopio comeza repetidamente a adquisición de forma de onda en puntos aleatorios dentro do ciclo do sinal, facendo que a forma de onda se desprace pola pantalla.

A inestabilidade do disparador faise especialmente perceptible cando se miden sinais dixitais de alta velocidade, trens de pulsos ou formas de onda de conmutación ruidosas.Se o nivel de disparo se configura demasiado alto ou demasiado baixo, o osciloscopio pode fallar ao bloquear a transición correcta do sinal de forma consistente.

Este problema adoita corrixirse axustando lentamente o nivel de disparo mentres se supervisa a estabilidade da forma de onda en tempo real.A selección do modo de disparo correcto tamén mellora a consistencia da forma de onda.O disparo de borde funciona ben para sinais repetitivos, mentres que o disparo dun só disparo utilízase habitualmente para capturar fallos irregulares, picos de tensión ou pulsos ausentes que só se producen unha vez.

O ruído tamén pode afectar a precisión do disparo.En ambientes eléctricos ruidosos, utilízanse filtros de disparo ou axustes de acoplamento de sinal para reducir os falsos disparos.

Compensación incorrecta da sonda

Os problemas de compensación da sonda poden distorsionar significativamente a forma de onda, especialmente cando se miden bordos dixitais rápidos ou sinais de alta frecuencia.Mesmo cando o propio osciloscopio estea funcionando correctamente, unha sonda sen compensación pode presentar un exceso, bordos redondeados, timbres ou un comportamento incorrecto do pulso na pantalla.

As sondas pasivas normalmente requiren un axuste de compensación antes do uso.Este proceso fai coincidir as características da sonda coa etapa de entrada do osciloscopio polo que o sinal segue sendo preciso en diferentes frecuencias.

Durante a configuración, a sonda está conectada á saída de calibración do osciloscopio para observar unha onda cadrada de referencia.Os bordos redondeados da forma de onda indican unha subcompensación, mentres que un exceso nítido preto dos bordos indica unha sobrecompensación.O capacitor de compensación da sonda axústase entón ata que a onda cadrada se faga plana e estable.

A compensación da sonda é especialmente importante durante as medicións a alta velocidade porque pequenas distorsións da forma de onda poden levar a unha análise de tempo incorrecta ou a interpretación do sinal falsa.

Ancho de banda e limitacións de mostraxe

As propias limitacións do osciloscopio tamén poden crear resultados de medición enganosos.Cando o ancho de banda é demasiado baixo, os bordos das formas de onda rápidas se arredondan e os detalles do sinal de alta frecuencia poden desaparecer.Isto pode facer que os circuítos de conmutación, os sinais de comunicación ou as formas de onda do reloxo parezan máis lentas ou máis limpas do que son en realidade.

As baixas taxas de mostraxe crean un problema diferente.Se o osciloscopio non mostra o sinal o suficientemente rápido, a reconstrución da forma de onda faise inexacta.Os pulsos estreitos poden desaparecer por completo e a forma de onda mostrada pode deixar de representar o comportamento real do circuíto.

Estes problemas fanse máis graves durante a análise dixital de alta velocidade, as medicións de RF e as probas de electrónica de potencia, onde as transicións rápidas conteñen información importante sobre o sinal.

Estes problemas adoitan evitarse usando un osciloscopio con ancho de banda e taxas de mostraxe moi superiores á frecuencia do sinal.A maior densidade de mostraxe tamén mellora a precisión do zoom porque permanecen dispoñibles máis datos de forma de onda durante a inspección detallada.

A profundidade da memoria tamén pode afectar á calidade da forma de onda.Se o osciloscopio reduce automaticamente a frecuencia de mostraxe para soportar tempos de captura máis longos, pequenos fallos ou fallos de curta duración poden ocultarse dentro da adquisición.

Problemas de ruído, conexión a terra e distorsión do sinal

Os problemas de conexión a terra son outra fonte importante de comportamento impreciso da forma de onda.Unha conexión de terra deficiente pode introducir ruído adicional, disparo inestable, timbre ou bordos de sinal distorsionados durante a medición.

Os cables de terra de sonda longas adoitan actuar como pequenas antenas que captan as interferencias eléctricas circundantes.Ao cambiar fontes de alimentación ou circuítos de alta frecuencia, este ruído non desexado pode aparecer directamente na pantalla da forma de onda e dificultar a análise do sinal.

Os problemas de ruído adoitan reducirse acurtando a conexión a terra da sonda e mantendo o bucle de medición pequeno.A posta a terra adecuada tamén mellora a estabilidade do disparo e reduce a distorsión da forma de onda durante as medicións de bordo rápidas.

Tamén se pode producir distorsión do sinal cando a propia sonda carga o circuíto en exceso.Cada sonda engade resistencia, capacitancia e inductancia ao punto de medición.En circuítos sensibles ou de alta velocidade, a carga excesiva da sonda pode cambiar o comportamento real do sinal mentres se realiza a medición.

Active probes, differential probes, and low-capacitance probes are often used in these situations because they reduce circuit loading and improve measurement accuracy.

Environmental interference can also affect waveform quality.Os motores próximos, as fontes de conmutación, os dispositivos sen fíos ou os cables mal apantallados poden introducir ruído eléctrico non desexado no sistema de medición.Durante a resolución de problemas, as formas de onda sospeitosas adoitan comprobarse de novo cambiando a posición da sonda, mellorando a conexión a terra ou illando temporalmente as fontes de ruído próximas.

Oscilloscope vs Other Electronic Test Instruments

Different electronic test instruments are designed for different measurement tasks.Although some functions may overlap, oscilloscopes, multimeters, and logic analyzers solve very different debugging and analysis problems.A comprensión destas diferenzas pode seleccionar o instrumento correcto para o ambiente de medición en lugar de depender dunha única ferramenta para cada situación.

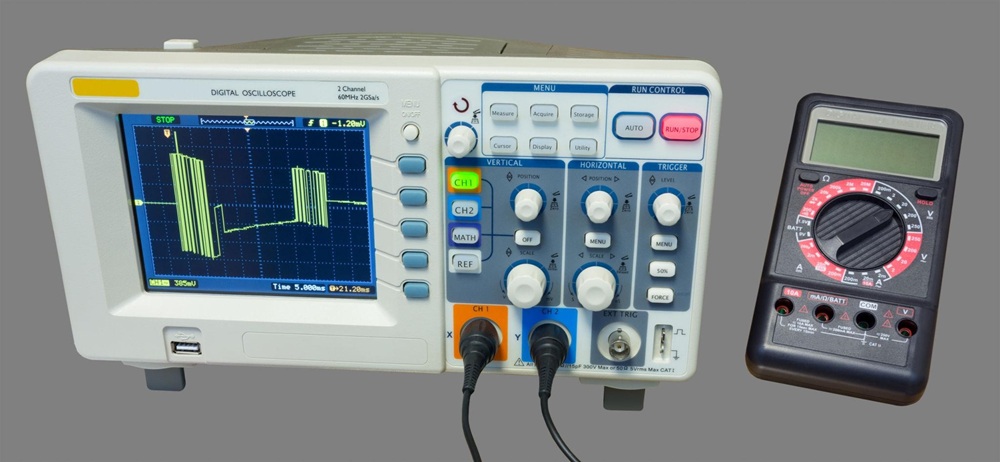

Osciloscopio vs multímetro

A multimeter mainly measures stable electrical values such as voltage, current, resistance, continuity, and sometimes frequency or capacitance.It is commonly used for basic electrical troubleshooting, power verification, and component testing.

An oscilloscope measures voltage over time and displays the waveform directly on the screen.Instead of showing only a single numeric value, it reveals how the signal changes continuously during operation.Isto permite a observación da forma de onda, o comportamento de temporización, o ruído, o timbre, os fallos, o exceso, o ancho do pulso e as transicións de sinal que un multímetro non pode mostrar.

Por exemplo, un multímetro pode confirmar que un carril de alimentación mide 5 V correctamente, mentres que un osciloscopio pode revelar se se producen picos de voltaxe rápidos, ruído de ondulación ou eventos de conmutación inestables nesa mesma liña.During high-speed digital debugging, communication analysis, or transient troubleshooting, waveform visibility becomes extremely important.

En moitos ambientes de reparación e desenvolvemento, os multímetros e osciloscopios úsanse xuntos porque cada instrumento proporciona diferentes tipos de información eléctrica.

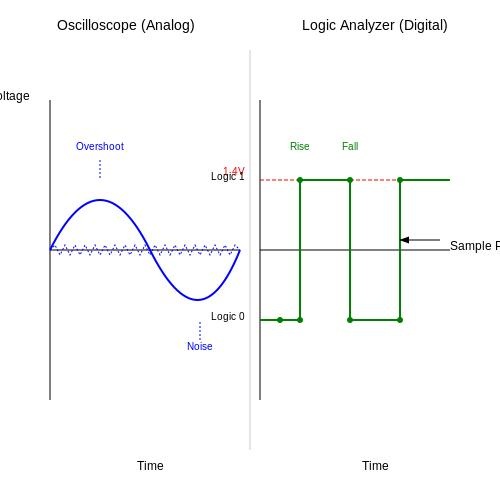

Osciloscopio vs analizador lóxico

Oscilloscopes and logic analyzers are both used for signal analysis, but they focus on different types of measurements.

An oscilloscope captures analog waveform behavior with detailed voltage and timing information.It is useful for examining signal integrity problems such as ringing, overshoot, slow edge transitions, noise coupling, and analog waveform distortion.Oscilloscopes also help verify voltage levels, rise times, pulse quality, and timing relationships in mixed analog and digital systems.

A logic analyzer focuses mainly on digital logic states and multi-channel timing relationships.Instead of displaying detailed analog waveform shapes, it interprets signals as logic highs and lows across many channels simultaneously.Isto faise especialmente útil cando se depuran buses de comunicación, secuencias de temporización dixitais, liñas de enderezos, sinais de control e actividade do procesador.

Por exemplo, un osciloscopio pode revelar que o bordo dun reloxo contén tons ou transicións inestables, mentres que un analizador lóxico pode mostrar como ese mesmo sinal de reloxo afecta o tempo de comunicación a través de varias canles dixitais.

Os contornos modernos de depuración adoitan combinar ambos os instrumentos porque a calidade da forma de onda analóxica e o comportamento da sincronización dixital adoitan afectarse mutuamente durante a resolución de problemas a nivel do sistema.

Tendencias de osciloscopios modernos e funcións avanzadas

Modern oscilloscopes continue evolving beyond basic waveform display and measurement functions.Moitos modelos inclúen agora decodificación de protocolo integrada para interfaces como I2C, SPI, UART, CAN, USB e Ethernet, o que permite analizar os datos de comunicación directamente xunto coa actividade da forma de onda.

Os osciloscopios de sinais mixtas combinan a análise de formas de onda analóxicas coa monitorización da canle lóxica dixital, o que facilita a depuración de sistemas integrados e hardware de comunicación nun único instrumento.Os osciloscopios USB tamén se fixeron máis comúns en ambientes portátiles e con espazo limitado porque permiten a adquisición de formas de onda a través de ordenadores externos en lugar de grandes sistemas de hardware autónomos.

Remote waveform analysis and network-based control are increasingly important in automated laboratories and industrial testing systems.Moitos osciloscopios agora admiten a supervisión remota, a conectividade á nube, os informes automatizados e os fluxos de traballo de probas controladas por software que melloran a eficiencia das medicións a longo prazo e a xestión de datos.

Estas funcións seguen ampliando o papel do osciloscopio desde un visor de formas de onda autónomo a unha plataforma de análise automatizada e depuración máis integrada.

Conclusión

Oscilloscopes remain essential instruments for observing, measuring, and troubleshooting electrical signals in modern electronic systems.A súa capacidade para mostrar os cambios de tensión en tempo real para analizar o comportamento da forma de onda, as relacións de temporización, o ruído, os fallos, a calidade do pulso e a estabilidade do sinal de forma moito máis eficaz que as medicións numéricas só.As medicións precisas dos osciloscopios non só dependen das especificacións do hardware, como o ancho de banda, a frecuencia de mostraxe, a profundidade da memoria e o rendemento do disparador, senón tamén do manexo axeitado da sonda, a conexión a terra, a configuración do disparador e as prácticas de optimización da forma de onda.A medida que os sistemas modernos seguen a ser máis rápidos e complexos, os osciloscopios agora combinan análise de forma de onda con medicións automatizadas, decodificación de protocolos, depuración de sinais mixtos, conectividade remota e funcións avanzadas de análise de datos.Estas capacidades seguen ampliando o papel do osciloscopio desde un simple visor de formas de onda a unha plataforma crítica para a análise de sinal en tempo real, a validación do sistema e a resolución de problemas electrónicos avanzados.
