Técnicas de medición da temperatura de semicondutores e caracterización térmica

A medición precisa da temperatura úsase nos dispositivos semicondutores porque o comportamento térmico afecta directamente o rendemento eléctrico, a estabilidade da conmutación, a eficiencia, a fiabilidade e a vida útil do dispositivo a longo prazo.Os modernos sistemas de semicondutores xeran calor cada vez máis concentrada dentro de estruturas extremadamente pequenas, facendo que a caracterización da temperatura sexa máis complexa que a simple medición dun valor superficial.Os diferentes métodos de medición adoitan producir resultados diferentes porque cada técnica observa unha rexión física, escala de tempo ou vía térmica diferente dentro do dispositivo.Este artigo explora os principais enfoques utilizados para medir a temperatura dos semicondutores, incluíndo técnicas de detección óptica, baseada en contactos e eléctricas, ao tempo que examina os seus puntos fortes, limitacións, sensibilidade espacial, comportamento transitorio e compensacións prácticas en ambientes de enxeñería reais.Tamén analiza como o modelado térmico, as estratexias de calibración, os efectos de empaquetado e a incerteza da medida inflúen na interpretación dos datos térmicos en sistemas de semicondutores avanzados.

Catálogo

Métodos de medición da temperatura de semicondutores e desafíos térmicos

A temperatura do dispositivo semicondutor determínase normalmente mediante tres categorías de medición, cada unha das cales ve unha parte diferente da historia térmica.No traballo diario de laboratorio, a elección adoita sentirse menos como elixir un gañador e máis como decidir con que compromisos podes vivir para a pregunta en cuestión.Unha fonte de tranquila frustración durante a análise e a aparición dos fallos é que dous equipos poden medir con honestidade e aínda non estar de acordo, simplemente porque as súas ferramentas son sensibles a diferentes rexións, capas ou ventás de tempo.

Categorías de medición:

• Detección óptica

• Detección baseada no contacto

• Detección eléctrica

O que adoita impulsar a selección é como se define a "temperatura" (punto de acceso máximo fronte a unha cantidade media de unión), a escala de tempo que lle importa (condicións constantes fronte a transitorios curtos) e canta perturbación tolerará pola configuración da medición.Cando os resultados entran en conflito, a primeira pregunta máis produtiva adoita ser: "En que rexión física pondera realmente cada método?"en lugar de "Cal está mal?"

Detección óptica

Os métodos ópticos deducen a temperatura observando como o dispositivo emite, reflicte ou modula a luz.Na práctica, utilízanse para a observación visual rápida de onde se acumula a calor e como cambian os patróns térmicos coa tendencia, a disposición ou as condicións de funcionamento.As ferramentas ópticas poden rastrexar os cambios térmicos rápidos porque o límite de velocidade adoita establecerse polo detector, a iluminación e a óptica, non polo atraso térmico dunha sonda situada na superficie.

Enfoques ópticos comúns:

• Termografía IR para mapeo da temperatura superficial

• Técnicas Micro-Raman para unha resolución espacial máis fina

• Métodos de termoreflectancia para medicións próximas á superficie de alta resolución

Unha forza recorrente é a mínima interferencia física co fluxo de calor nativo, o que pode facer que as primeiras investigacións se sintan "máis limpas" que os métodos baseados en sondas, polo menos ata que a óptica da superficie e as condicións de contorno comecen a dominar a incerteza.

A detección óptica adoita devolver unha temperatura superficial ou un proxy preto da superficie, non unha lectura directa do punto quente máis profundo.Ese matiz importa porque a rexión máis quente adoita estar enterrada preto da canle, unión ou outra rexión activa, mentres que a superficie superior pode parecer máis tranquila debido á propagación da calor a través da pasivación, os dieléctricos e a metalización.

Un fluxo de traballo que tende a envellecer ben é emparellar mapas ópticos cun modelo térmico e tratar o resultado óptico como unha observación de límites.O modelo convértese entón na ponte entre o que a cámara pode ver e o que probablemente está experimentando o silicio, o que é especialmente útil cando o obxectivo final é a previsión de fiabilidade en lugar dun mapa de calor convincente.

As técnicas ópticas dependen do acceso en liña de visión e do control disciplinado das condicións da superficie.As medicións poden parecer enganosamente sinxelas ata que unha superficie reflectante ou un artefacto de embalaxe sesga o resultado en silencio.

Cuestións prácticas:

• Emisividade e reflectividade: as lecturas IR dependen dos supostos de emisividade;a metalización reflexiva pode ler artificialmente fría a menos que se corrixa ou se prepare.

• Revestimentos e tratamentos de superficie: os revestimentos de alta emisividade poden mellorar a repetibilidade, ao tempo que tamén cambian lixeiramente as condicións de contorno;moitos plans de proba aceptan un revestimento fino e caracterizado como un compromiso medido.

• Restricións de embalaxe: as tapas, os espalladores de calor e os encapsulantes poden bloquear ou distorsionar o camiño óptico;o decapping pode restablecer o acceso ao mesmo tempo que cambia a convección/radiación e move a liña de base.

Un modelo mental útil é que a detección óptica adoita responder "onde está o hotspot e como se move?"cunha confianza que se sente inmediata, mentres que a precisión absoluta da temperatura está ligada ao coidado coa óptica, as propiedades da superficie e as condicións de contorno.

Detección baseada no contacto

Os métodos de contacto colocan un sensor sobre ou preto da superficie do dispositivo e infiren a temperatura mediante a transferencia de calor ao elemento sensor.Moitas veces escóllense cando queres unha lectura sinxela en lugares específicos, cando os orzamentos son limitados ou cando necesitas algo que se poida configurar rapidamente sen ópticas especializadas.Cando se executan con coidado, os sensores de contacto tamén poden producir mapas detallados, pero a propia medida pasa a formar parte do ambiente térmico.

Ferramentas de contacto típicas:

• Microtermopares

• RTD (detectores de temperatura de resistencia)

• Sensores de película fina

• Pinturas/revestimentos termosensibles

A limitación principal é que o sensor pode remodelar o campo térmico local.Incluso unha pequena sonda pode extraer a calor dunha rexión de alto gradiente e facer que un verdadeiro pico pareza máis moderado do que realmente é.Este é un deses efectos que poden resultar molestos persoalmente nas sesións de depuración porque os datos parecen estables e repetibles, só que son constantemente baixos.

Condicións que intensifican a infralectura:

• Camiño do sensor de alta condutividade térmica en relación ás capas superficiais

• Área de contacto maior ou forza aplicada excesiva

• Materiais de interface que introducen camiños adicionais de propagación da calor

As mitigacións que adoitan axudar na práctica inclúen a redución da masa do sensor, o uso de forzas de contacto máis leves e o mantemento da capa de conexión o máis delgada posible.Se o tempo o permite, variando deliberadamente a forza da sonda ou o estilo de conexión e observando como cambia a lectura pode revelar se a sonda está a "baixar" a temperatura local.

A detección de contactos funciona ben cando a superficie é accesible e queres lecturas estables e repetibles nun puñado de lugares, como verificar un cambio de disipador térmico, comparar opcións de paquete ou comprobar as tendencias de resistencia térmica en varias compilacións.Estes sensores tamén serven como ancoraxes de calibración para outros enfoques, sempre que elixas lugares con gradientes modestos e manteña a intrusión da sonda o suficientemente pequena como para poder defender a medición.

Casos de uso adecuados:

• Validación nalgúns puntos coñecidos

• Seguimento de tendencias repetibles en todas as compilacións

• Ancoraxe/calibración doutros métodos en rexións de baixo gradiente

Detección eléctrica

Os métodos eléctricos estiman a temperatura a partir de parámetros eléctricos dependentes da temperatura.Son atractivos porque moitas veces poden realizarse a nivel de paquete sen acceso óptico e poden encaixar de forma natural nos fluxos de probas de produción ou mesmo no seguimento no campo.A conveniencia é real, pero tamén o é a responsabilidade de comprender a rexión e a física que pondera o parámetro elixido.

Parámetros comúns dependentes da temperatura:

• Tensión directa da unión

• On-resistencia

• Tensión límite

• Cambios de ganancias relacionados coa mobilidade

• Corrente de fuga

A detección eléctrica normalmente produce unha temperatura eléctrica vinculada á rexión que domina o parámetro elixido.Os métodos baseados en diodos adoitan correlacionarse fortemente co comportamento das unións, mentres que a resistencia de MOSFET pode reflectir un conxunto de rexións de canle e acceso distribuídas pola matriz.Esa natureza específica da rexión pode ser vantaxosa: se o seu mecanismo de falla rastrexa o quecemento da unión, unha métrica correlacionada coa unión pode sentirse máis amigable para tomar decisións que unha media da superficie que suaviza o pico.

A disciplina principal é indicar explícitamente o que representa a métrica eléctrica, o que é probable que ignore e como se corresponde coa pregunta física á que estás tentando responder.

A calibración é o reto recorrente.A variación do proceso, o historial de estrés e o envellecemento poden cambiar os parámetros eléctricos en cantidades que rivalizan cos cambios inducidos pola temperatura, o que pode erosionar silenciosamente a confianza se non se xestiona.

Barandillas típicas utilizadas para manter a termometría eléctrica honesta:

• Calibración específica do dispositivo: unha única pendente universal pode derivar cara a un territorio enganoso cando a variación de morro a morro ou de lote a lote non é trivial.

• Condicións de medición controladas: a detección pode quentar o dispositivo;Os pulsos curtos e os ciclos de traballo baixos úsanse habitualmente para reducir o cambio de temperatura inducido pola medición.

• Separación de factores de confusión: a corrente de fuga, por exemplo, é sensible á temperatura e tamén sensible aos defectos/degradación, polo que as estimacións poden variar a menos que se re-referencian periodicamente.

Unha visión pragmática é que a detección eléctrica se adapta ben para o seguimento rutineiro, pero se comporta mellor cando se trata como un instrumento calibrado cunha envolvente operativa declarada, non como un termómetro dun número que se adapta a todas as situacións.

A selección dun enfoque adoita tratarse de aliñar a física de medición coa pregunta específica que estás facendo e coas limitacións que non podes evitar.Cando os equipos conseguen esta aliñación correcta, os datos tenden a sentirse coherentes;cando non o fan, moitas veces a xente acaba discutindo entre si con medidas perfectamente reais.

Indicacións de aliñamento de decisións:

• Localización de puntos de acceso e gradientes espaciais: a cartografía óptica adoita ser a máis informativa.

• Referencia estable en puntos accesibles: a detección de contacto pode ser fiable cando se controla a intrusión.

• Monitorización integrada e repetible vinculada ao comportamento da unión: a detección eléctrica adoita ser a máis viable.

Un patrón que produce constantemente conclusións máis defendibles é a combinación de métodos.Os datos ópticos poden mostrar onde se forman os picos, os sensores de contacto poden proporcionar comprobacións de cordura en rexións de baixo gradiente e a detección eléctrica pode rastrexar o comportamento relevante para as unións baixo formas de onda operativas reais.Cando esas perspectivas se concilian cun modelo térmico simple, a estimación resultante adoita ser máis fácil de xustificar nas revisións do deseño e menos probable que se desenvolva durante as discusións sobre a fiabilidade que calquera técnica soa utilizada.

Detección óptica de temperatura en dispositivos semicondutores

A termometría óptica funciona porque a resposta óptica dun semicondutor cambia de forma repetible a medida que cambia a temperatura da rede.Nas medicións do día a día, a historia máis importante non é só que a temperatura cambia un sinal, senón como se comporta o observable elixido baixo restricións reais.A propiedade óptica específica que se está a controlar, o rango de lonxitude de onda utilizado e as condicións de superficie e xeometría configuran silenciosamente o que informa o instrumento.

A temperatura normalmente non aparece como unha lectura directa.Reconstrúese mediante un modelo de cartografía.Ese modelo pode sentirse tranquilizadoramente sólido cando a física do material e as suposicións de configuración se aliñan, e pode sentirse sorprendentemente fráxil cando se introducen pequenos cambios sen seguir na óptica, no estado da mostra ou na montaxe.

Termometría de luminiscencia

Na termometría de luminiscencia, o quecemento modifica a estrutura da banda e tamén impulsa as vías de recombinación dos portadores.Eses cambios adoitan mover o espectro de emisión dun xeito que é repetible para un determinado sistema de material.En moitos semicondutores, a enerxía de emisión máxima segue a enerxía de banda prohibida o suficientemente de preto como para converterse nun proxy viable da temperatura.

Unha relación común específica entre o material é:

As constantes numéricas dependen da composición e do historial de procesamento, que pode ser fácil de subestimar cando un conxunto de parámetros estándar parece conveniente.A idea de funcionamento mantense consistente: a medida que aumenta a temperatura, o intervalo de banda xeralmente diminúe e o pico de emisión deslízase cara a enerxía máis baixa (longitude de onda máis longa).

En sistemas prácticos, o instrumento non mide o bandgap.Mide un observable óptico e despois usa a calibración para inferir a temperatura.Utilízanse dous observables comúns:

(a) Posición do pico espectral

(b) métricas raciométricas como relacións de intensidade a dúas lonxitudes de onda

Despois da medición, o observable convértese en temperatura mediante unha curva de calibración que inclúe implícitamente tanto a resposta do material como as peculiaridades da cadea de medición.

Cambio de pico vs. Relación de intensidade

Os métodos de cambio de pico parecen sinxelos porque o termómetro semella a posición do espectro.Esa intuición pode ser satisfactoria cando os espectros están limpos e dun só pico.A incomodidade aparece cando o espectro se amplía coa temperatura, cando se superpoñen varias transicións ou cando a fluorescencia de fondo aumenta e o pico convértese máis nunha chamada de xuízo que nunha característica limpa.

Os métodos de dúas cores (relación de intensidade) poden ser máis estables en condicións desordenadas porque as relacións suprimen varias derivas de modo común.Os cambios de eficiencia de recollida e unha leve deriva de aliñación adoitan dividirse mellor do que restan.Dito isto, os métodos de relación aínda dependen moito da precisión do filtro, da resposta espectral do detector e da estabilidade das ventás de lonxitude de onda escollidas.Cando esas pezas van á deriva, a proporción pode derivar con elas.

Un patrón que adoita aparecer nas transicións de laboratorio a campo é un pouco humillante: o método que parece máis sensible no papel non sempre ofrece a mellor temperatura ao aire libre ou nunha liña de produción.Pequenos desaxustes, filtros envellecidos ou unha película de contaminación lenta nunha fiestra poden cambiar unha proporción dun xeito que semella convincentemente a calefacción.As configuracións que enfatizan a repetibilidade, os filtros fixos, as ópticas mecánicamente estables e as comprobacións de verificación programadas adoitan sentirse máis tranquilas ao operar e menos propensas a episodios de temperatura misteriosas.

Os tres principais factores de confusión

Aínda que o modelo de intervalo de banda en función da temperatura sexa preciso, o espectro medido pode moverse por razóns que non teñen nada que ver coa temperatura da rede que querías observar.Tres fontes de confusión aparecen repetidamente:

• Autoquecemento por excitación

A excitación óptica pode depositar calor localmente, especialmente en pequenos volumes, membranas pouco soportadas ou estruturas con débil afundimento térmico.A medida pode entón informar dunha temperatura que a iluminación creou parcialmente, o que pode ser inquietante porque os números aínda parecen internamente consistentes.

Unha comprobación pragmática é un varrido de potencia en condicións ambientais fixas.Se a temperatura deducida aumenta coa potencia de excitación, a configuración está a inxectar calor.As mitigacións que adoitan reducir este sesgo inclúen: ciclos de traballo máis curtos, densidade de enerxía máis baixa, tamaños de puntos máis grandes e contacto térmico mellorado co disipador de calor ou montaxe.

• Dopaxe e efectos portadores

Os cambios elevados de dopaxe e de densidade de portadores poden introducir o recheo de bandas, a renormalización do bandgap e cambios na dinámica de recombinación.O espectro pode cambiar, ampliar ou remodelar de xeito difícil de separar dunha verdadeira tendencia térmica se a análise asume que só a temperatura move o pico.

Unha práctica máis fiable é calibrar con mostras que coincidan co nivel de dopaxe, o fluxo do proceso e o historial, en lugar de apoiarse en constantes xenéricas que nunca se sintonizaron co contexto real da oblea e da fabricación.

• Cambios inducidos pola tensión

A tensión mecánica cambia a estrutura da banda.O estrés do envase, o desajuste da expansión térmica, o arco da oblea e a suxeición dos accesorios poden introducir tensión que move as características espectrais.O que fai que isto sexa complicado é que pequenos cambios mecánicos, cambiar unha capa adhesiva, apertar unha abrazadeira de forma diferente ou volver montar unha matriz, poden xerar compensacións repetibles que parecen diferenzas de temperatura lexítimas.

Para traballos orientados á precisión, a tensión adoita tratarse mellor como unha variable de estado que debe manterse constante.Manter as condicións de montaxe idénticas entre a calibración e a medición, e evitar volver a fixar a metade do estudo, normalmente reduce o "por que cambiou?"conversas máis tarde.

Un modo de falla común é calibrar só a resposta dos semicondutores mentres se supón que a cadea óptica e electrónica é neutra.Na práctica, a función do instrumento pasa a formar parte do mapeo do sinal á temperatura.Isto inclúe a calibración da lonxitude de onda do espectrómetro, a resposta espectral do detector, o envellecemento ou deriva do filtro e a xeometría de recollida.

Unha calibración de extremo a extremo feita co mesmo camiño óptico, a mesma apertura numérica e a mesma montaxe da mostra tende a producir unha incerteza máis estreita no uso real.Pode parecer menos elegante que unha conversión puramente teórica, pero absorbe as imperfeccións do mundo real na curva de calibración; moitas veces un comerciante aprecia unha vez que a medición necesita sobrevivir ao manexo rutineiro.

Termografía infravermella

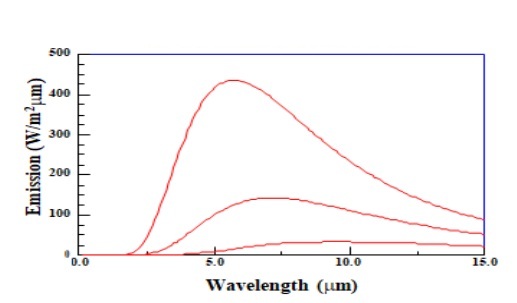

A termografía infravermella deduce a temperatura da radiación térmica.Nunha forma idealizada, a potencia radiada total é o seguinte:

Se se mide a radiación nunha banda IR coñecida e se coñece a emisividade (varepsilon), pódese calcular a temperatura.A frustración práctica é que \(\varepsilon\) non é un número universal fixo.Varía segundo o material, a condición da superficie, a xeometría e a banda de lonxitude de onda.

Debido a que a radiación crece abruptamente coa temperatura, incluso un modesto desajuste de emisividade pode afastar a temperatura inferida da realidade.Nas medicións reais, os erros da orde de decenas de graos son totalmente plausibles cando a emisividade se asume por conveniencia en lugar de validarse na superficie real.

A emisividade está ligada a como unha superficie absorbe e reflicte a radiación dentro dunha determinada banda e nun ángulo de visión dado.A variación é impulsada por varias influencias prácticas:

• Rugosidade superficial e acabado

Os metais pulidos adoitan combinar unha baixa emisividade cunha alta reflectividade, o que os fai propensos a ler a sala tanto como a ler eles mesmos.A rugosidade ou o revestimento tende a aumentar a emisividade e reducir as reflexións ambientais, o que pode facer que o termograma se sinta máis creíble e menos "como espello".

• Capas de óxido e películas de contaminación

Os óxidos finos, os residuos e as películas de proceso poden cambiar materialmente a emisividade e poden evolucionar a medida que a superficie envellece.Isto pode producir unha deriva lenta que se asemella a un quecemento ou arrefriamento suave mesmo cando a temperatura real é constante, un efecto que é fácil de malinterpretar se a química da superficie está fóra de vista e fóra da mente.

• Ángulo de visión e banda espectral

A emisividade depende da dirección e da lonxitude de onda.Cambiar o ángulo da cámara, a óptica ou a banda espectral pode cambiar a emisividade efectiva o suficiente como para invalidar unha calibración previa.Manter a xeometría constante non é só unha cuestión de conveniencia;define o que significa a medición de carreira a carreira.

Os fluxos de traballo de termografía robustos adoitan combinar varias tácticas:

- Calibración da emisividade in situ contra unha referencia
- Revestimentos ou cintas de alta emisividade
- Bandas espectrais fixas e xeometría óptica consistente
- Xestión da reflexión

A calibración da emisividade pódese ancorar mediante unha referencia de contacto cando se permite, ou un parche de referencia de temperatura coñecida cando o contacto non sexa viable.Isto vincula a conversión de radiación a temperatura coa condición real da superficie en lugar dunha suposición da folla de datos.

A aplicación dun revestimento ou cinta de alta emisividade adoita reducir a sensibilidade ao acabado superficial e aos reflexos.Esta é frecuentemente a ruta máis rápida para obter lecturas máis precisas, sempre que a capa sexa o suficientemente delgada como para non perturbar significativamente o campo de temperatura e sexa compatible co medio ambiente.

Bloquear a banda espectral e manter a xeometría de visualización consistente reduce a variación dunha carreira a outra.En moitas implementacións, a reproducibilidade mellora máis ao non cambiar a disciplina do ángulo que ao actualizar a cámara de maior resolución.

Para os obxectivos reflectores, a xestión da reflexión é importante porque a superficie pode reflectir obxectos quentes do ambiente na cámara, creando puntos quentes falsos.A protección, a xestión das temperaturas de fondo e o axuste dos ángulos para reducir os reflexos especulares poden evitar a situación incómoda na que un punto quente desaparece cando alguén se afasta da configuración.

En termometría de luminiscencia e termografía IR, a realidade técnica compartida é que os sistemas ópticos miden proxies ópticos, non a temperatura en si.As medicións que se manteñen baixo escrutinio tratan eses proxies como condicionados á selección da lonxitude de onda, a xeometría, o estado da superficie, as condicións de excitación e o contexto de calibración.

Unha cadea defendible dende o sinal ata a temperatura inclúe normalmente: bandas de lonxitude de onda definidas, xeometría controlada e repetible, comprobacións de quecemento inducido pola excitación e condicións de calibración que coincidan co ambiente real de medición.Cando se mantén esa disciplina, a termometría óptica pode ser rápida e precisa dun xeito que se sente gratamente eficiente;cando non o é, pode producir números que parecen precisos mentres se perde a verdade.

Métodos de sonda térmica para a análise de transferencia de calor entre dispositivos

Nas medicións baseadas en contacto, un sensor informa da temperatura intercambiando calor co obxectivo, o que significa que a sonda inflúe no que está intentando observar.Os detalles que configuran o resultado adoitan ser mundanos pero decisivos: a xeometría da sonda, a vía térmica interna dentro do corpo da sonda e a condición da interface xusto no punto de contacto.Xuntos, estes factores configuran (a) a resolución espacial, (b) o tempo de resposta e (c) a forza da medida que remodela o campo de temperatura local.

No traballo experimental diario, os resultados que parecen menos ambiguos tenden a vir de tratar a sonda e o dispositivo como un sistema térmico acoplado en lugar de como "instrumento" fronte a "mostra".Ese encuadre reduce as sorpresas: en lugar de discutir cun mapa confuso despois, a medición está deseñada para que o acoplamento sexa controlado, repetible e pequeno en comparación co fluxo de calor que se está a interrogar.

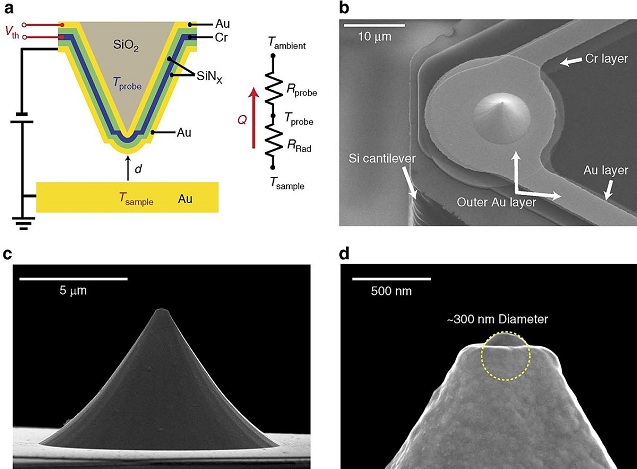

Sondas térmicas de exploración

A microscopía térmica de varrido adoita colocar un termistor ou un termopar preto dunha punta ultrafina.Durante a exploración ráster, a punta intercambia calor localmente coa superficie e converte ese intercambio nun sinal eléctrico.Isto admite a cartografía relacionada coa temperatura cunha resolución lateral case nanoescala, pero o sinal raramente é unha temperatura literal da superficie nun punto.

O que produce o instrumento descríbese máis honestamente como unha resposta mixta producida por varios colaboradores que actúan á vez:

• o campo de temperatura da superficie local,

• a resistencia de contacto térmico punta-mostra,

• propagación da calor e afundimento da calor a través do voladizo e do medio circundante.

É por iso que dúas exploracións no mesmo dispositivo poden estar en desacordo de xeitos que resultan frustrantemente humanos para solucionar problemas: un pequeno cambio na forza de contacto, un cambio silencioso na humidade ambiental ou o envellecemento gradual da sonda poden alterar a interface o suficiente como para cambiar o acoplamento térmico efectivo.Cando isto ocorre, é fácil confundir un cambio de acoplamento cun cambio de material ou dispositivo, a menos que o protocolo de medición monitorice explícitamente o estado da interface.

SThM destaca cando a pregunta vive a pequenas escalas de lonxitude.É moi axeitado para situacións nas que a transferencia de calor está configurada pola estrutura a microescala en lugar de por medias suaves e masivas.Tamén axuda a identificar non só as áreas quentes, senón tamén onde entra, sae ou se restrinxe a calor dentro do sistema.

Características que normalmente se benefician da resolución estilo SThM:

• límites de grans

• interconexións estreitas

• puntos de acceso localizados en dispositivos de enerxía

• barreiras térmicas locais

Cando o experimento está deseñado con moderación (especialmente en torno á forza de contacto e ao quecemento da sonda), SThM pode enfatizar vías de fluxo de calor que doutro xeito se eliminarían nas técnicas de media de área.

Limitacións

Resistencia de contacto térmico da mostra: nos contactos a escala nanométrica, a resistencia interfacial pode dominar o intercambio de calor, especialmente en superficies rugosas, oxidadas ou contaminadas.A sensibilidade aquí pode ser emocionalmente esgotadora na práctica porque a interface responde a pequenos cambios que non sempre se anuncian no sinal topográfico do AFM.Un lixeiro cambio na presión ou na limpeza cambia a área de contacto real, o que cambia a condutancia térmica efectiva e, polo tanto, o sinal medido.

Unha lección de laboratorio recorrente é que a topografía estable e o contacto térmico estable non se rastrexan de forma fiable.A canle térmica pode derivar mesmo cando o bucle de retroalimentación semella un comportamento impecable, e esa deriva pode facerse pasar por un cambio de temperatura se non está limitada por separado.

Disipación de calor e acción inversa da sonda: a sonda pode actuar como disipador de calor (e, se se quenta automaticamente, como fonte de calor), tirando calor fóra da mostra e reducindo a temperatura local.O efecto é máis notable en estruturas que non teñen moita masa térmica ou que están débilmente ancoradas a un baño de calor, como películas finas e membranas suspendidas.

Un modelo mental sinxelo axuda a manter as interpretacións fundamentadas: se o dispositivo en proba ten unha conexión térmica débil coa súa contorna, a introdución de calquera vía térmica adicional, como a sonda, redirixirá o fluxo de calor dun xeito que poida aparecer no mapa.Cando o experimentador xa está nervioso por pequenos gradientes, esta acción traseira pode ser exactamente o tipo de man invisible que crea unha imaxe limpa pero enganosa.

Camiños ambientais de transferencia de calor: os camiños paralelos de transferencia de calor fóra do contacto sólido-sólido previsto poden difuminar o significado do sinal.A condución do aire, as capas de auga adsorbidas e o intercambio radiativo poden contribuír.Moitas inconsistencias que primeiro parecen problemas electrónicos acaban remontándose a condicións ambientais que se moven silenciosamente durante longos escaneos.

Contribuíntes ambientais comúns que complican a interpretación:

• condución do aire

• capas de auga adsorbidas

• intercambio radiativo

En moitas configuracións, axustar a temperatura do recinto, estabilizar a humidade e facer que os parámetros de aproximación sexan repetibles reduce o desacordo de forma máis eficaz que un post-procesamento agresivo, porque a medición faise menos sensible ás vías paralelas incontroladas.

Mellora da consistencia das medicións

• Calibrar usando mostras de referencia que inclúan a condutividade térmica esperada e o intervalo de temperatura, en lugar de confiar nunha calibración dun só punto que pode ocultar non linealidades.

• Rastrexar e regular a forza de contacto, o tempo de permanencia e a velocidade de exploración, porque cada un reformula a constante de tempo térmico efectivo do sistema punta-mostra acoplado.

• Empregar estratexias que separen o acoplamento térmico da temperatura real, como comparacións con varias sondas, exploracións repetidas a diferentes forzas ou quecemento modulado para extraer resposta dependente da frecuencia.

Unha perspectiva que tende a manter os equipos aliñados é tratar a SThM principalmente como un instrumento comparativo, as diferenzas entre as características, os cambios antes/despois e as vías de fluxo de calor relativos, a menos que a calibración e o modelado se afastasen o suficiente como para xustificar a termometría absoluta.

Revestimentos termográficos de fósforo

Os fósforos termográficos usan unha fina capa de material cerámico dopado con terras raras aplicada á superficie do obxectivo.Baixo a excitación UV (ou outra axeitada), o revestimento emite luz cuxa intensidade e/ou tempo de desintegración cambia coa temperatura.Debido a que a capa pode cubrir unha área ampla, compórtase como un termómetro distribuído: produce mapas de temperatura de campo amplo en lugar de escanear punto por punto.

Isto fai que coincida ben con preguntas sobre patróns espaciais de transferencia de enerxía entre compoñentes acoplados, incluíndo como se propaga a calor ao longo dunha interface e onde se concentra preto das rexións de contacto.A medida a miúdo parece máis directa de interpretar porque o mapa se obtén nunha única captura óptica en lugar de unido a partir de longas traxectorias de exploración.

Fortalezas

Este enfoque evita as incertezas de contacto que veñen coas puntas de dixitalización, o que pode ser un alivio cando a superficie do dispositivo é delicada ou variable.Pode manexar xeometrías complexas e campos de visión máis grandes, e adoita emparejarse de forma natural con medicións transitorias cando se usan métodos de tempo de desintegración.

Unha vantaxe práctica que aparece inmediatamente en horarios reais é o rendemento: unha imaxe óptica pode producir un campo de temperatura enteiro que, doutro xeito, requiriría longos tempos de exploración cunha sonda, reducindo a exposición a derivas lentas que se acumulan durante medicións prolongadas.

Limitacións

Engadir un revestimento cambia a superficie.Incluso unha capa delgada pode engadir resistencia térmica, cambiar a emisividade e modificar a transferencia de calor interfacial.Isto é máis perceptible cando a transferencia de enerxía de dispositivo a dispositivo é dominada pola superficie, onde a condición de límite nativa forma parte do que se está a estudar.

Situacións nas que a capa engadida adoita importar máis:

• estudos de condutividade de contacto

• propagación da calor preto da superficie

• efectos de convección superficial

Unha observación de campo que vale a pena ter en conta é que os revestimentos descritos como ópticamente delgados non son automaticamente insignificantes térmicamente.Cando o experimento persegue a física da interface sutil, o revestimento pode converterse silenciosamente en parte do fenómeno en lugar dunha capa de lectura pasiva.

O grosor non uniforme pode imitar os gradientes de temperatura cambiando a intensidade de emisión.O fotoblanqueamento e a deriva da excitación poden producir tendencias de temperatura aparentes lentas que non teñen nada que ver coa transferencia de calor.Os métodos de tempo de vida/desintegración reducen a sensibilidade á variación do grosor, pero aínda dependen dun tempo de excitación estable e dunha colección óptica consistente.

Contribuíntes ópticos e de excitación que adoitan crear artefactos:

• non uniformidade do espesor do revestimento

• fotobranqueamento

• deriva de excitación ou fluctuación de tempo

• cambios na aliñación da óptica de recollida

Cando non se supervisan estes efectos, os mapas resultantes poden parecer suaves e convincentes mentres codifican sutilmente o comportamento do sistema óptico en lugar da termodinámica do dispositivo.

A mala adherencia ou microcracking poden crear ocos de aire locais que distorsionan o campo de temperatura.A limpeza da superficie, o curado controlado e a verificación da uniformidade adoitan decidir se o mapa final é creíble cando se examina cuantitativamente.Na práctica, este paso é onde a paciencia paga a pena: un revestimento que parece "ben" a simple vista aínda pode ocultar descontinuidades que importan térmicamente.

Mapeo cuantitativo de temperatura

• Prefire a calibración de vida útil/tempo de decaimento cando sexa factible, porque é menos sensible ao grosor do revestimento e á intensidade da iluminación que o mapeo de intensidade bruta.

• Caracterizar o grosor e a uniformidade do revestimento;incluso a inspección óptica básica máis unha lixeira verificación puntual de perfilometría poden evitar grandes erros interpretativos.

• Valida polo menos un termómetro independente ou unha condición de referencia, especialmente cando o obxectivo é cuantificar a transferencia de calor entre dispositivos en lugar de só visualizar patróns.

Unha postura de interpretación que reduce a confusión é tratar os fósforos termográficos como unha capa de transdutor óptico.Se a cuestión da transferencia de calor está dominada pola condución masiva dentro do dispositivo, a capa adoita desaparecer nun segundo plano;se a pregunta está dominada polas interaccións de superficie, a capa pasa a formar parte da condición de límite e pertence ao modelo.

Como decidir entre sondas térmicas de dixitalización e fósforos termográficos

Aliñar a ferramenta coa pregunta de transferencia de calor

Escolla sondas térmicas de dixitalización ao resolver puntos quentes a microescala, localizar camiños estreitos de fluxo de calor ou comparar o contraste térmico entre características a nanoescala.Escolle fósforos termográficos ao mapear a temperatura en grandes áreas, capturar patróns de propagación transitorios ou observar o acoplamento de dispositivo a dispositivo a través dunha interface.

Trate a distorsión da medida como un parámetro de deseño explícito

Ambos enfoques poden sesgar o campo de temperatura, só a través de diferentes mecanismos.As sondas de exploración poden atraer calor no contacto e remodelar o gradiente local;as capas de fósforo poden modificar a condición de límite engadindo unha película coas súas propias propiedades térmicas e ópticas.Os fluxos de traballo que se mantén ben baixo a revisión adoitan cuantificar estes prexuízos en lugar de esperar que sexan pequenos.

En moitas comparacións reais, a resolución nominal non é o que decide o gañador.O factor decisivo é se a perturbación pode limitarse o suficientemente como para manterse por debaixo dos gradientes térmicos e dos contrastes que se interpretan, de modo que as conclusións permanecen estables cando se repite a medición.

Unha visión de traballo fundamentada

A cartografía de temperatura é máis sinxela cando o termómetro é pasivo e o sistema cambia lentamente.Os estudos de transferencia de calor entre dispositivos adoitan violar ambos os supostos: os cambios de acoplamento, as interfaces evolucionan e as constantes de tempo poden ser curtas.Un enfoque defendible combina calibración, comprobacións de repetibilidade e un modelo térmico simplificado da interacción sonda-dispositivo.

Este enfoque trata os límites do instrumento como parámetros medibles.Tamén mellora as discusións técnicas centrándose no que se controlou, o que seguía sendo incerto e como afecta esa incerteza á análise da transferencia de calor.

Parámetros eléctricos que inflúen nas medidas de temperatura dos semicondutores

A termometría eléctrica baséase nun feito sinxelo pero fácil de malinterpretar: o comportamento eléctrico dos semicondutores cambia coa temperatura.Observando un parámetro eléctrico escollido e mapeándoo mediante a calibración, un sistema pode estimar a temperatura sen engadir un transdutor térmico separado.En moitos deseños, esa velocidade e integración son realmente satisfactorias porque o sensor pode vivir dentro dun circuíto que xa existe.Ao mesmo tempo, pode resultar inquietante ver como se pode facer unha estimación de temperatura por influencias non térmicas, xa que moitos parámetros eléctricos responden á temperatura e ao sesgo, estrés e envellecemento en paralelo.Un enfoque de medición coidadoso céntrase en separar eses contribuíntes para que a lectura faga un seguimento da temperatura en lugar de calquera outra cousa que cambiou ese día.

Unión PN

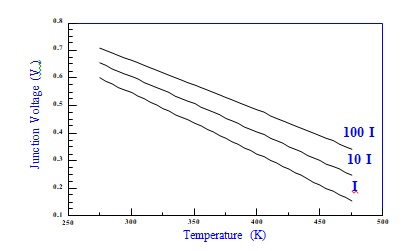

Un substituto eléctrico común para a temperatura é a tensión directa da unión PN.Cando a corrente directa se mantén constante, a tensión da unión normalmente cae de forma aproximadamente lineal a medida que aumenta a temperatura.Ese comportamento adoita resumirse pola sensibilidade á temperatura a corrente constante:

onde k é a constante de Boltzmann, q = 1,6 × 10⁻¹⁹ C e E₉ é o intervalo de banda de silicio.Nas conversas de enxeñería diarias, a pendente cítase con frecuencia preto de −2 mV/K, o que pode sentirse agradablemente "plug and play" durante a aparición temprana.Porén, en intervalos de temperatura máis amplos, esa pendente derívase porque as estatísticas das portadoras e os termos relacionados co bandgap non permanecen perfectamente lineais.Para evitar un comportamento inesperado máis tarde, os valores de pendente adoitan calibrarse en condicións de operación reais en lugar de depender só de regras estimadas.

Manter constante a corrente é a condición que fai que Vₚₙ(T) se comporte dun xeito previsible.Nas medicións reais, pequenos erros de corrente poden facerse pasar por un cambio de temperatura porque a ecuación do díodo é exponencial, polo que case constante aínda pode ser suficiente para distorsionar a temperatura inferida.Un problema común de laboratorio ocorre cando unha fonte de corrente parece estable por si mesma, pero a temperatura medida cambia debido á ondulación da subministración ou aos transitorios de mostraxe ADC que afectan ao punto de polarización.

O autoquecemento é unha segunda trampa que se repite.O díodo disipa P ≈ IₚₙVₚₙ, e esa disipación eleva a temperatura da unión por riba da temperatura ambiente ou da tarxeta que o sistema está tentando informar.Os primeiros prototipos poden ocultar isto porque as constantes de tempo térmico retardan a resposta, facendo que as comprobacións rápidas parezan máis limpas do que realmente son unha vez que o sistema funciona continuamente.

(a) Manter a corrente de detección tan baixa como o permita o orzamento de ruído.

(b) Use medicións pulsadas cun ciclo de traballo definido.

(c) Caracterice a sedimentación térmica para que o tempo de lectura siga o comportamento térmico en lugar da conveniencia da proba.

Para a detección de unión PN, unha calibración defendible é unha calibración de dous puntos (ou multipunto) realizada coa corrente prevista e no paquete previsto, xa que a resistencia térmica do paquete e a condución da armazón inflúen na temperatura aparente sempre que a disipación sexa distinta de cero.Ademais, na práctica adoita ser máis satisfactorio bloquear a condición de medición completa que "parchear" os erros máis tarde cunha corrección complicada.

Magnitude actual, tempo de medición despois da aplicación de polarización, carga de entrada ADC.

Cando esas condicións se manteñen estables, necesítanse menos parámetros de calibración e a repetibilidade a longo prazo adoita parecer menos fráxil, especialmente cando o dispositivo se desprega en ambientes nos que a potencia, a actividade e o comportamento de mostraxe van derivando co paso do tempo.

MOSFET

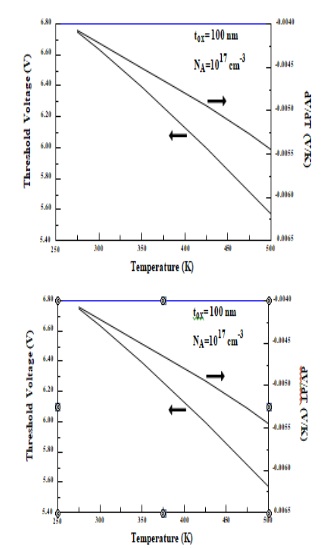

A tensión de umbral MOSFET é outro parámetro eléctrico sensible á temperatura, especialmente atractivo nos sensores integrados baseados en MOSFET.A medida que cambia a temperatura, as estatísticas do portador e o potencial de superficie cambian, movendo a tensión de limiar aparente.Unha relación representativa é:

que vincula a dependencia da temperatura coa permitividade do silicio εₛᵢ, a capacidade de óxido Cₒₓ, a densidade de dopaxe Nₐ e o potencial aparente ψᵦ.O atractivo é claro: Vₜ rastrexa con forza a temperatura.A compensación é igualmente real: Vₜ tamén fai un seguimento dos detalles do proceso e iso pode facer que a estimación de temperatura absoluta se sinta máis como un exercicio de xestión da variabilidade que de aproveitamento da sensibilidade.

Exposición á propagación do proceso, condicións de sesgo e envellecemento

A diferenza da caída directa dun díodo, a tensión de limiar non é un único número medido directamente;depende do método de extracción.As diferentes definicións, a extrapolación de corrente constante, baseada na transcondutividade, producen diferentes limiares numéricos e diferentes comportamentos de temperatura, polo que o punto de funcionamento ten que ser especificado en lugar de implícito.Cando a corrente de drenaxe, o Vᴅꜱ ou a polarización corporal cambian, a degradación da mobilidade, o DIBL e a resistencia en serie poden filtrarse na estimación e crear erros de temperatura que semellan deriva do sensor.Na práctica, eses son os tipos de resultados que deixan aos equipos discutindo sobre se o "sensor" está roto, cando o verdadeiro problema é que a definición da medición nunca se fixo o suficientemente firme.

Carga atrapada por óxido, estados da interface, inestabilidade da temperatura de polarización.

O envellecemento engade outra capa de incomodidade: estes mecanismos poden empurrar Vₜ ao longo do tempo baixo estrés eléctrico e, sen un plan, o sistema pode interpretar mal o desgaste eléctrico como un cambio de temperatura xenuíno.

(a) Sente baixo unha condición ben definida de sesgo de baixo estrés.

(b) Evite extraer Vₜ en rexións onde os efectos de mobilidade ou DIBL dominan o comportamento observado.

(c) Engadir recalibracións periódicas ou autocomprobacións cando se prevea estrés ao longo da vida.

Calibración no mundo real: por dispositivo e por lote, e que custan as suposicións

Dado que o Cₒₓ, os gradientes de dopaxe e a carga fixa varían entre obleas e lotes, a termometría baseada en limiares adoita necesitar calibración por dispositivo, ou polo menos por lote, para lograr unha precisión absoluta constante.Nos produtos de gran volume, os equipos adoitan comprometerse calibrando un pequeno número de puntos na proba e utilizando un modelo de corrección de firmware compacto.Ese enfoque adoita parecer menos atractivo que unha única pendente universal, pero tende a comportarse mellor cando a tensión de subministración, a carga de traballo e o tempo transcorrido comezan a afastar o dispositivo das condicións ordenadas utilizadas nun varrido rápido de caracterización.

Un patrón que aparece repetidamente na termometría eléctrica é que o parámetro co maior coeficiente de temperatura nominal non sempre é o que ofrece a estimación de temperatura máis fiable.O que adoita funcionar mellor é un parámetro cuxa dependencia da temperatura permanece observable en condicións controladas e permanece menos enredada con outras variables.A tensión directa da unión PN adoita funcionar ben porque a medición de corrente constante é sinxela de aplicar e o comportamento é previsible en intervalos comúns.A detección de voltaxe límite pode ser excelente en deseños totalmente integrados, pero pide unha disciplina máis estrita en torno á polarización, á definición da extracción e á xestión da deriva.

Punto de funcionamento fixo, excitación controlada, autoquecemento minimizado, calibración adaptada ao uso real.

Na práctica, a precisión da temperatura adoita mellorar máis pola disciplina de medición, a estabilidade da polarización, o control do tempo, a conciencia de asentamento térmico e a calibración que reflicte a implantación, que pola selección dun parámetro só porque o seu valor ∂/∂T é maior no papel.Esa diferenza adoita ser o que separa unha demostración de banco que parece tranquilizadora dun sistema de campo que segue sendo creíble meses despois.

Conclusión

A medición da temperatura dos semicondutores non se define mediante unha única técnica universal, senón mediante a selección de métodos que coincidan co comportamento físico, a escala de tempo e a rexión térmica que se investiga.A detección óptica proporciona unha visualización rápida do quecemento da superficie e do movemento de puntos quentes, os métodos baseados en contacto ofrecen medicións localizadas directas con accesibilidade práctica de laboratorio e a detección eléctrica permite a estimación indirecta da temperatura da unión a través do propio comportamento do dispositivo.Cada enfoque introduce compensacións que inclúen resolución espacial, perturbación térmica, complexidade da calibración, resposta transitoria e sensibilidade aos envases ou ás condicións ambientais.Nas aplicacións reais, a caracterización térmica máis fiable adoita proceder da combinación de múltiples técnicas de medición con modelos de simulación para salvar a diferenza entre o comportamento da superficie visible e as condicións de unión interna.A medida que os dispositivos semicondutores seguen aumentando a densidade de potencia e a complexidade estrutural, a medición térmica precisa seguirá sendo esencial para mellorar a fiabilidade, validar deseños, optimizar as estratexias de refrixeración e evitar fallos a longo prazo nos sistemas electrónicos avanzados.
