Comprensión do cable coaxial: tipos, deseño, principio de funcionamento e vantaxes

O cable coaxial é un cable eléctrico apantallado usado para transmitir sinais con ruído reducido e perda de sinal.O seu condutor central, o illamento dieléctrico, a pantalla metálica e a chaqueta exterior funcionan xuntos para protexer a calidade do sinal e manter un rendemento estable.Este artigo explica a estrutura, os tipos, o principio de funcionamento, os parámetros clave, os materiais dieléctricos, as vantaxes, os inconvenientes e os usos comúns dos cables coaxiais en televisión, internet, radiodifusión, seguridade e sistemas de comunicación.

Catálogo

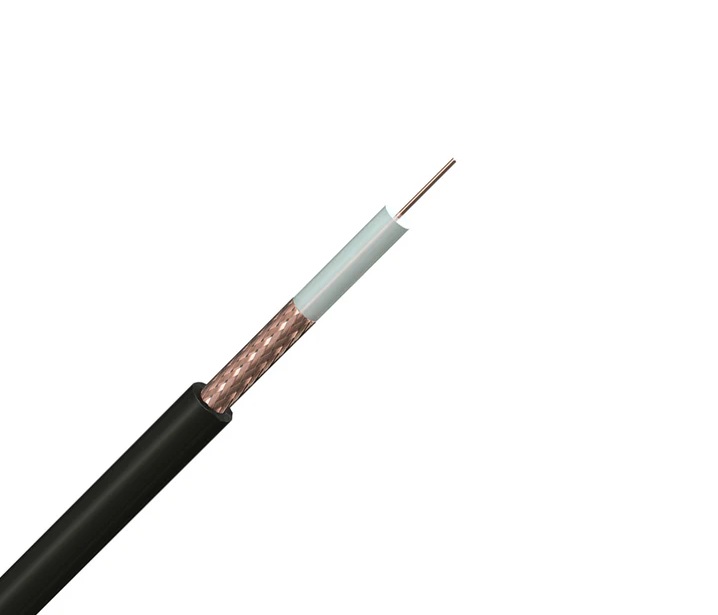

Visión xeral do cable coaxial

Un cable coaxial é un tipo de cable eléctrico deseñado para transportar sinais cunha mínima perda e interferencia.Ten unha estrutura en capas construída arredor dun condutor central, xeralmente de cobre, que leva o sinal.Rodeando este núcleo hai unha capa dieléctrica illante que mantén estable o sinal e evita a perda de enerxía.Un escudo condutor, feito de fío trenzado ou folla metálica, rodea o illamento e protexe o sinal das interferencias electromagnéticas externas.A chaqueta exterior cobre todas as capas e proporciona protección mecánica.

Esta estrutura permite que o sinal viaxa por un camiño controlado mentres reduce o ruído do ambiente circundante.Por iso, os cables coaxiais úsanse habitualmente para transmitir sinais de radiofrecuencia en sistemas como televisión, conexións a Internet e equipos de comunicación.

O deseño dun cable coaxial baséase nunha disposición concéntrica de capas, cada unha cun papel claro na transmisión do sinal.

• Núcleo de cobre: ​​actúa como o principal camiño polo que transitan os sinais eléctricos.
• Illamento dieléctrico: separa o núcleo das capas exteriores e mantén a estabilidade do sinal.
• Blindaxe condutor: bloquea as interferencias externas e evita a fuga de sinal.
• Revestimento exterior: protexe o cable de danos físicos e exposición ambiental.

Esta construción en capas axuda a manter a calidade do sinal, especialmente cando se transmiten sinais de alta frecuencia.A estreita aliñación destas capas tamén admite un rendemento eléctrico consistente.

Os cables coaxiais están deseñados para transportar sinais de forma eficiente reducindo as interferencias e mantendo propiedades eléctricas consistentes.A capa de blindaxe evita que o ruído externo afecte o sinal.Ao mesmo tempo, a estrutura do cable controla a impedancia, o que axuda a reducir as reflexións do sinal e mellora a calidade da transmisión.

Estas propiedades permiten que os cables coaxiais admitan sinais analóxicos e dixitais cun rendemento estable a distancias moderadas.

Aínda que os cables coaxiais son eficaces para moitas aplicacións, teñen algunhas limitacións.

• A intensidade do sinal diminúe a longas distancias debido á atenuación.

• O ancho de banda é menor en comparación coas novas tecnoloxías de transmisión.

Estes factores poden afectar o rendemento en sistemas que requiren velocidades de datos moi altas ou transmisión a longa distancia.

Os cables coaxiais seguen sendo moi utilizados pola súa estrutura sinxela, durabilidade e rendemento fiable.Atópanse habitualmente en sistemas onde se require unha transmisión estable de sinal sen instalación complexa.A súa capacidade de resistir as interferencias fainos axeitados para ambientes con ruído eléctrico.

Un cable coaxial é un medio de transmisión estruturado construído para transportar sinais con interferencias reducidas.O seu condutor central, a capa illante, a blindaxe e a funda protectora traballan xuntos para manter a integridade do sinal.Este deseño fai que sexa unha opción fiable e amplamente utilizada para moitos sistemas de comunicación e transmisión de sinal.

Tipos de cable coaxial

Os cables coaxiais representan unha opción versátil para varios sistemas de comunicación.Estes cables clasifícanse principalmente en cables coaxiais de banda base e cables coaxiais de banda ancha, cada un adaptado a distintas funcións e configuracións operativas.As súas características, construción e aplicacións revelan fortalezas únicas adaptadas a diversos requisitos de comunicación.

Cable coaxial de banda base

Os cables coaxiais de banda base facilitan a transmisión de sinal dixital, conseguindo funcionalidade mediante unha capa de blindaxe de malla de cobre e unha impedancia de 50Ω.As variantes comúns inclúen RG-8, coñecido como "cable groso" e RG-58, denominado "cable fino", cada un demostrando vantaxes e limitacións.

Características e casos de uso do cable groso (RG-8):

• Rango de transmisión: os cables RG-8 ofrecen un rendemento fiable en redes de tamaño medio, o que garante a estabilidade a distancias máis longas en comparación cos homólogos máis finos.

• Durabilidade en ambientes críticos: o seu deseño robusto minimiza o tempo de inactividade ou as interrupcións nas instalacións industriais ou nos sistemas de backbone de rede máis antigos, especialmente cando a estabilidade ten un valor substancial.

• Desafíos de instalación: o volume físico e a complexidade dos cables grosos presentan obstáculos notables durante a configuración, que requiren transceptores ou accesorios especializados.Estes compoñentes engadidos adoitan elevar os custos de instalación e esixen coñecementos técnicos.

Aínda que a fiabilidade do RG-8 crea oportunidades para aplicacións especializadas, as súas maiores demandas de habilidades e recursos de instalación poden restrinxir unha adopción máis ampla.

Características e casos de uso do cable fino (RG-58):

• Implantación accesible e flexible: os cables finos atraen despregamentos a pequena escala ou temporais, como instalacións de campo ou redes de oficinas menores, debido á rendibilidade e ao uso máis sinxelo.

• Vulnerabilidade aos danos: a súa flexibilidade vai a costa da durabilidade, xa que son propensos ao desgaste físico cando se exponen a unha manipulación frecuente, a múltiples puntos de conexión ou a cortes durante a instalación.

• Impacto das prácticas de manipulación: as técnicas de instalación inadecuadas poden reducir a calidade do sinal e afectar á fiabilidade da rede.

Para os cables RG-58, a balanza inclínase cara á accesibilidade e a sinxeleza, pero debe xestionar coidadosamente as súas limitacións, especialmente en permanencia e durabilidade.

Os cables coaxiais de banda base representan unha compensación entre a eficiencia tecnolóxica e as consideracións prácticas.A selección da variante RG-8 ou RG-58 depende das necesidades da rede, da complexidade da infraestrutura e da análise de custos.

Cable coaxial de banda ancha

Os cables coaxiais de banda ancha están especializados na transmisión de sinais analóxicos e presentan blindaxe de aluminio combinado cunha impedancia típica de 75Ω.O cable RG-59, amplamente recoñecido, é un referente para aplicacións de banda ancha.

Contribucións aos sistemas de televisión por cable

• Capacidade de manexo de canles: os cables RG-59 destacan por ofrecer varias canles a través dun só cable, simplificando a distribución do sinal analóxico para casas e empresas mantendo a calidade do sinal.

• Estabilidade do sinal e eficiencia do ancho de banda: o deseño dos cables coaxiais de banda ancha garante unha interferencia externa mínima, relacións sinal-ruído consistentes e optimización do ancho de banda, que son importantes para sistemas de televisión a gran escala.

• Integración con sistemas híbridos: os cables RG-59 son preferidos para o seu uso en sistemas analóxicos e dixitais, o que permite unha transferencia de sinal suave e unha fácil expansión.

Estes atributos fan do RG-59 unha pedra angular no mantemento dos sistemas de entretemento doméstico funcionais, afirmando o seu papel na infraestrutura de televisión por cable.

Aplicacións fóra da televisión

• Transmisión de sinal analóxico en sistemas de nicho: máis aló do seu papel principal de televisión, os cables coaxiais de banda ancha ofrecen utilidade en redes informáticas e sistemas de telecomunicacións analóxicos.

• Fluxos de datos coordinados en ambientes especializados: a súa eficiencia no manexo de sinais analóxicos sincronizados destaca a súa relevancia para as necesidades de comunicación a curta distancia en configuracións especializadas.

A presenza de cables coaxiais de banda ancha en contextos como arquitecturas de rede máis antigas significa un ámbito de aplicación máis amplo, que diverxe do seu uso orientado á televisión convencional.

Comparación de cables coaxiais de banda base e banda ancha

Os cables coaxiais de banda base e de banda ancha diverxen en áreas clave, como materiais de blindaxe, capacidades de impedancia e estratexias de transmisión:

• Dixital versus analóxico: os cables de banda base destacan nas redes de datos dixitais centradas, mentres que os cables de banda ancha destacan na entrega simultánea de múltiples sinais analóxicos.

• Fortalezas específicas da aplicación: os cables de banda base aproveitan a precisión para redes estables e sinxelas;os cables de banda ancha prosperan pola versatilidade e as interaccións de sinal complexas.

• Adecuación operativa: o proceso de selección implica avaliar as demandas dos casos de uso e comprender as limitacións ambientais para un rendemento personalizado.

As distincións matizadas entre os dous tipos subliñan a necesidade de aliñar a elección do cable coa paisaxe operativa, garantindo resultados de comunicación optimizados.

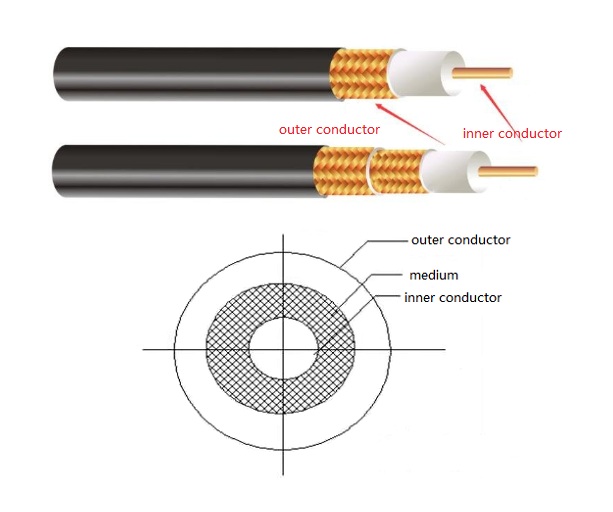

Estrutura do cable coaxial

Os cables coaxiais presentan unha estrutura precisa e en capas formada por dous condutores concéntricos: un condutor interno encargado de transmitir sinais e un condutor exterior que funciona como escudo e camiño de retorno.Esta disposición é fundamental para restrinxir os sinais dentro do condutor exterior, fomentando un mecanismo de blindaxe altamente eficiente.O deseño é coñecido pola súa capacidade para reducir a degradación do sinal ao tempo que garante a resistencia contra perturbacións eléctricas externas.A arquitectura circular simétrica xoga un papel decisivo na preservación da calidade do sinal uniforme en diversos escenarios operativos, independentemente da interferencia ambiental.

Os materiais illantes utilizados nos cables coaxiais teñen un dobre propósito: garantir a transmisión estable do sinal e mellorar a durabilidade do cable en condicións variables.

Os materiais illantes destacados inclúen:

• Teflón, valorado pola súa notable estabilidade térmica e resistencia ao desgaste químico, especialmente en ambientes sometidos a cambios de temperatura ou exposición a elementos corrosivos.

• Cloruro de polivinilo (PVC), recoñecido pola súa rendibilidade e flexibilidade, atendendo a aplicacións nas que a accesibilidade e a resistencia física son consideracións principais.

Os continuos avances na ciencia dos materiais esfórzanse por refinar estes illantes, mellorando as facetas imperceptibles das súas propiedades eléctricas ao tempo que amplían a súa funcionalidade para satisfacer as demandas emerxentes das industrias modernas.

A arquitectura en capas do cable coaxial e a súa aplicación de materiais illantes resolven colectivamente os desafíos asociados á transmisión de sinal fiable e á redución das distorsións.

Isto beneficiou a varios dominios da tecnoloxía:

• Telecomunicacións: mellora a integridade da transmisión de voz e datos a pesar das longas distancias.

• Difusión: Asegura sinais de audio e vídeo de alta calidade, minimizando efectivamente as interferencias.

• Sistemas de seguridade: admite un funcionamento fiable do sistema de CCTV e vixilancia, o que garante que os datos críticos se transmitan de forma segura.

• Uso residencial: ofrece conexións estables de televisión e internet aínda que estea rodeado de dispositivos electrónicos que poidan xerar perturbacións electromagnéticas.

• Contornas especializadas: úsase amplamente en comunicacións militares e sistemas de satélite para garantir a protección contra a degradación do sinal en capacidades operativas de alta demanda.

Estas aplicacións reflicten a adaptabilidade dos cables coaxiais a diferentes requisitos, equilibrando a durabilidade, a accesibilidade e a claridade do sinal en todos os sectores.

O cable coaxial mostra capacidades notables para manter a alta fidelidade do sinal a través da súa construción multifacética.O condutor exterior non só protexe contra o desgaste físico senón que mitiga activamente os conflitos derivados do ruído electromagnético que se orixina en dispositivos ou sistemas próximos.O confinamento dos sinais dentro do apantallamento do cable permite claridade e elimina posibles distorsións.

Os conectores deseñados para sistemas coaxiais admiten un fluxo de sinal estable e continuo mantendo o apantallamento.O control da interferencia electromagnética e da estabilidade mecánica require un deseño coidadoso para mellorar o rendemento do sistema e cumprir os requisitos de eficiencia.

Os rápidos avances na tecnoloxía están influíndo no desenvolvemento e adaptación dos deseños de cables coaxiais.O progreso inclúe medidas innovadoras para reforzar as capacidades de ancho de banda, o axuste a configuracións híbridas e unha resistencia elevada ás interferencias.Os principais desenvolvementos inclúen:

• Sistemas híbridos: integración de cables coaxiais con tecnoloxía de fibra óptica para unir os puntos fortes de ambos sistemas para mellorar a transmisión de datos de alta velocidade.

• Enxeñaría de materiais avanzada: investigando solucións de vangarda, como deseños combinados por fases e formulacións illantes a medida para satisfacer as complexas necesidades dos marcos de comunicación modernos.

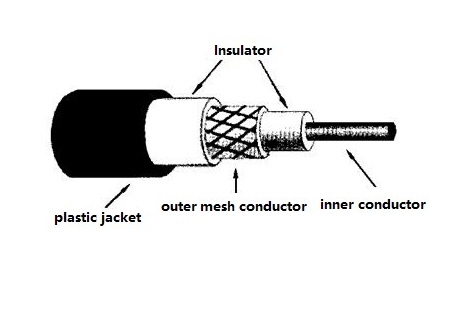

Mecanismo funcional do cable coaxial

A comprensión dos principios funcionais detrás dos cables coaxiais revela un espectro de funcións de deseño orientadas a unha transmisión eficiente do sinal e a durabilidade.Estes cables dependen dunha arquitectura refinada e de varias capas deseñada para manter a fidelidade do sinal mentres resisten as interferencias externas.O elemento central deste deseño é un condutor de cobre, revestido nunha capa de plástico illante que está aínda máis envolta por unha estrutura de blindaxe feita de folla ou unha malla trenzada.Todo o conxunto está protexido por unha funda exterior.Esta estrutura facilita a transmisión de sinais a través dun bucle de CA controlado con precisión, mitigando eficazmente as perdas de enerxía derivadas da radiación de sinal de alta frecuencia.

O deseño dos cables coaxiais está coidadosamente configurado para manter a claridade do sinal durante a transmisión.As interrupcións na aliñación entre o condutor central e o apantallamento, causadas por factores como flexión, torsión ou presión externa, poden introducir reflexos do sinal, o que provoca unha degradación da calidade dos datos ou mesmo unha perda.Para solucionar isto, unha capa illante uniforme separa o condutor do apantallamento.Esta capa non só preserva o aliñamento estrutural interno senón que tamén protexe contra as interrupcións mecánicas, aínda que compromete lixeiramente a flexibilidade do cable.

Nos sistemas de comunicación, onde a prioridade reside na transferencia de datos fiable fronte á adaptabilidade, esta compensación resulta vantaxosa.Por exemplo, os cables coaxiais en centros de datos densamente cableados deben minimizar o risco de que se interrompan as transmisións, aínda que iso signifique renunciar a algún grao de flexibilidade física.

O blindaxe evolucionou para mellorar o rendemento e a durabilidade dos cables coaxiais.Os deseños anteriores, que utilizaban blindaxe tubular básica, eran propensos a interferencias e á degradación do material co paso do tempo.Os métodos modernos de blindaxe, con todo, incorporan complexos trenzados de dobre capa ou unha combinación de malla condutora e folla.Estas innovacións non só aumentan a resistencia ás interferencias electromagnéticas senón que tamén melloran a resistencia ao desgaste, garantindo un rendemento consistente en condicións esixentes.

As tecnoloxías emerxentes como os sistemas de banda ancha exemplifican este progreso.Aquí, a blindaxe avanzada reduce a perda de sinal, soportando a transmisión de datos de alta frecuencia a longas distancias.Esta mellora enfatiza como os perfeccionamentos no apantallamento dos cables se traducen directamente en experiencias melloradas en aplicacións nas que é importante a conectividade ininterrompida.

A arquitectura de varias capas dos cables coaxiais tórnase especialmente significativa cando se aplica en contextos que requiren unha transmisión fiable e precisa.Os sistemas de vixilancia utilizan estes cables de forma extensiva para unha alimentación estable de vídeo e un fluxo de datos seguro, especialmente baixo temperaturas fluctuantes ou ambientes suxeitos a tensión mecánica.

Na automatización industrial, a súa baixa interrupción do sinal garante o funcionamento perfecto dos sistemas interconectados, mentres que no sector aeroespacial, a durabilidade dos cables coaxiais permite a transmisión precisa de datos de misión crítica mesmo en condicións ambientais extremas.A súa eficacia nestes escenarios demostra como a practicidade do deseño pode satisfacer as esixencias de rendemento rigorosas.

O deseño funcional dos cables coaxiais encapsula un principio de enxeñería recorrente: un equilibrio entre a estabilidade estrutural e a adaptabilidade.Aínda que a capa illante mellora a fiabilidade do sinal, compensa certa flexibilidade, un compromiso calculado que se fai eco de moitas decisións de enxeñería.De feito, os avances na protección de microniveles revelaron como as innovacións concentradas poden producir beneficios tanxibles e de gran alcance.

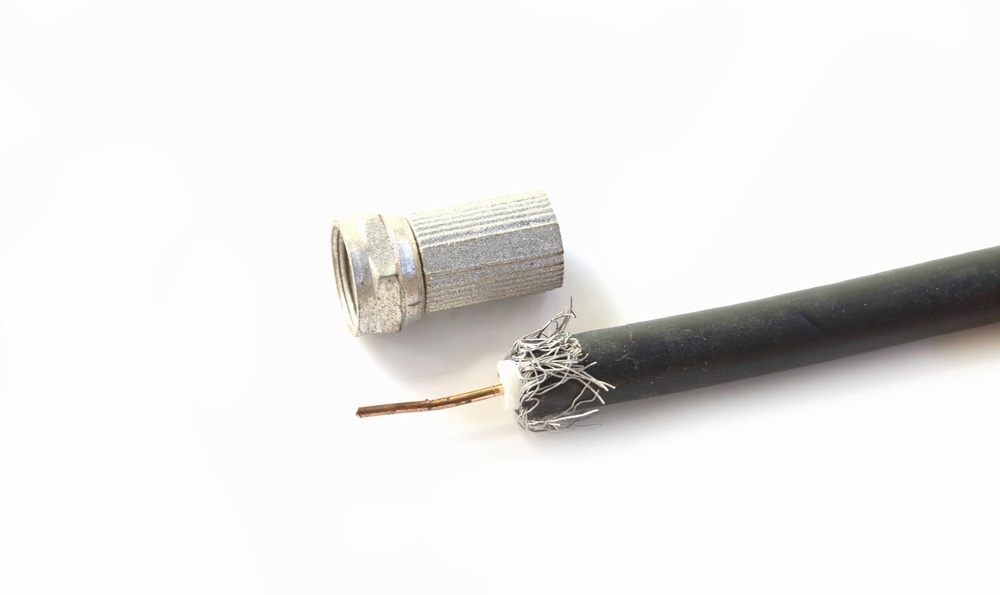

Vantaxes e inconvenientes do cable coaxial

Vantaxes do cable coaxial

Os cables coaxiais destacan por ofrecer unha comunicación estable a grandes distancias cunha perda mínima de calidade do sinal.O seu deseño en capas, que presenta un condutor central rodeado de materiais illantes e de blindaxe, serve para reducir as interferencias electromagnéticas, o que resulta nunha transmisión de datos fiable.Estas calidades fan que sexan axeitados para aplicacións consistentes, como redes de banda ancha, servizos de difusión como a distribución de sinal de televisión e sólidas configuracións de comunicación corporativa.

Tamén cumpren os requisitos de sinal de alta frecuencia de forma eficaz debido á súa protección e durabilidade.Estes atributos resultan críticos cando se implantan en ambientes que requiren retención de sinal sen defectos, como centros de datos ou infraestruturas de telecomunicacións.Moitas redes operativas benefícianse de prácticas de xestión adecuadas, que amplifican a súa funcionalidade a longo prazo en escenarios operativos complexos que experimentan intercambios de datos rutineiros ou intensos.

Ademais, os cables coaxiais intégranse perfectamente nos marcos existentes, presentando unha opción sen complicacións para os sistemas que buscan actualizacións fiables.Cando as opcións de cable máis recentes son custosas ou pouco prácticas, os cables coaxiais ofrecen unha solución equilibrada cun uso fiable e flexibilidade en sistemas de redes máis antigos ou mixtos.

Desvantaxes do cable coaxial

O deseño físico dos cables coaxiais introduce barreiras tanxibles, especialmente pola súa estrutura voluminosa.Esta incapacidade de manexar supón desafíos durante a instalación en espazos reducidos ou reducidos, o que leva a problemas loxísticos e gastos de configuración elevados para escenarios que requiren deseños de ruta complicados ou deseños compactos.

Ademais, un manexo inadecuado ou unha exposición prolongada ao estrés poden comprometer o rendemento.As observacións de campo destacan vulnerabilidades como a sensibilidade á flexión, enredo ou presión externa, aumentando finalmente os riscos de degradación ou fallo operativo.Para zonas de tráfico intenso ou instalacións industriais, moitas veces son necesarias medidas de protección suplementarias ou calendarios de mantemento aumentados, o que aumenta os custos xerais de implantación.

Desde unha perspectiva financeira, os cables coaxiais adoitan ter prezos máis elevados en comparación con alternativas como os cables de par trenzado.Aínda que os pares trenzados presentan capacidades de menor capacidade de datos, seguen sendo prácticos para os casos de uso diario e económicos.As configuracións residenciais, as configuracións básicas de LAN e as instalacións centradas en consideracións de orzamento mínimos adoitan favorecer estas opcións máis económicas, priorizando a accesibilidade e a facilidade de xestión fronte ao rendemento do ancho de banda premium.

Os enfoques estratéxicos son importantes cando se usan cables coaxiais nos proxectos.A planificación exhaustiva inclúe probas de resistencia a interferencias, unha protección adecuada e un mantemento regular.Estes pasos manteñen un funcionamento estable e reducen o risco de problemas de rendemento en ambientes con interferencias físicas ou electromagnéticas.

En canto ás tendencias tecnolóxicas, os avances nos sistemas de fibra óptica seguen desafiando o dominio das solucións coaxiais.A fibra óptica ofrece capacidade e escalabilidade de datos inigualables;non obstante, os cables coaxiais persisten como unha opción eficiente para escenarios con demandas moderadas de fluxo de datos ou deseños de sistemas máis sinxelos.A súa coexistencia reflicte o aliñamento pragmático de diferentes tecnoloxías para maximizar os beneficios operativos sen introducir excesiva tensión financeira ou técnica.

Cable coaxial vs. Cable ordinario

Composición do material

Os cables coaxiais están fabricados cun condutor central de cobre robusto, revestido en varias capas illantes.Estes inclúen un núcleo dieléctrico e un blindaxe metálico, que traballan colectivamente para diminuír as interferencias electromagnéticas ao tempo que melloran a calidade dos sinais transmitidos.Pola contra, os cables comúns adoitan estar formados por fíos agrupados ou individuais, que a miúdo utilizan cobre ou aluminio, alojados nunha funda protectora exterior pero carecen de apantallamento concéntrico.

A distinta arquitectura en capas dos cables coaxiais permite unha entrega eficiente do sinal a grandes distancias cunha degradación mínima.Esta capacidade faise vantaxosa en aplicacións que demandan alta fidelidade de sinal.Os cables comúns, coa súa construción máis simplificada, son moi axeitados para proxectos conscientes de custos e ofrecen flexibilidade nunha ampla gama de usos, que abarcan simples cableados domésticos ata complexos sistemas de enerxía industriais.A súa utilidade prioriza a adaptabilidade funcional en lugar da preservación avanzada do sinal.

Nas aplicacións, os cables coaxiais proporcionan un sinal claro e ininterrompido, reforzado pola súa estrutura apantallada.Esta característica é especialmente valorada en ambientes de datos de alta frecuencia.Os cables comúns, con todo, destacan onde se priorizan a practicidade e a accesibilidade, demostrando ser versátiles para soportar diversas necesidades eléctricas.

Tipos de clasificación

Os cables coaxiais divídense xeralmente en dúas categorías principais:

• Cables de banda base, que están optimizados para a transmisión de datos dixitais e que se utilizan con frecuencia en redes Ethernet.
• Cables de banda ancha, capaces de entregar varios sinais ou canles simultáneos, o que os fai ideais para aplicacións como televisión por cable e servizos de Internet.

Os cables ordinarios clasifícanse de forma diferente, normalmente en función da súa compatibilidade cos sistemas eléctricos:

• Os cables de CC serven equipos que funcionan en corrente continua.
• Os cables de CA están adaptados para escenarios que impliquen correntes alternas.
• Existen outros tipos especializados, como cables de calidade mariña deseñados para condicións oceánicas ou cables de bombas sumerxibles destinados a sistemas inmersos en auga.

Unha perspectiva histórica revela que os cables coaxiais xurdiron para abordar as limitacións da interferencia do sinal nos primeiros sistemas eléctricos.Pola contra, as clasificacións dos cables ordinarios evolucionaron en resposta a demandas diversas e especializadas, garantindo durabilidade e flexibilidade para tarefas que van desde despregamentos residenciais ata operacións industriais pesadas.

Variedades de cable

Os cables coaxiais estándar existen en formas adaptadas a distintas necesidades, como:

• RG-58, unha opción máis delgada adecuada para usos menos intensivos como conexións de rede de vehículos.
• RG-11, un cable de calidade industrial deseñado para a transmisión de sinal de longa distancia cunha eficiencia superior.

Do mesmo xeito, os cables comúns mostran unha notable gama de versatilidade, incluíndo:

• Cables ignífugos para aplicacións críticas para a seguridade.
• Cabos de grao nuclear deseñados para funcionar en ambientes de alta radiación.
• Fíos de comunicación específicos para sistemas baseados en sinal.
• Cables flexibles resistentes ao lume, indispensables para os circuítos de emerxencia.

En contextos prácticos, a elección entre os tipos de cable reflicte as prioridades de uso e factores ambientais.Por exemplo:

• Os cables coaxiais RG-11 son un elemento básico nos sistemas de transmisión e transmisión de datos profesionais, onde é fundamental reducir a perda de sinal a grandes distancias.
• Os cables comúns ignífugos atopan unha ampla aplicación na construción de edificios comerciais, onde a limitación dos riscos de incendio é unha preocupación fundamental.
Insights from Practical Application

Insights from Practical Application

O rendemento do cable coaxial depende da precisión durante a instalación, a miúdo é necesario o cumprimento estrito dos raios de curvatura do cable especificados para evitar a degradación do sinal.Os cables comúns, por outra banda, dependen de materiais de illamento de alta calidade para manter a estabilidade eléctrica e mecánica, atendendo tanto aos requisitos de seguridade como de lonxevidade.

O proceso de toma de decisións detrás da selección de cables vai máis aló das especificacións técnicas, incorporando factores como consideracións orzamentarias e limitacións ambientais.O equilibrio destes elementos garante que o tipo de cable elixido cumpra as expectativas operativas inmediatas e a longo prazo.

Afondando nas intrincadas características, clasificacións e iteracións especializadas dos cables coaxiais e ordinarios, pódese apreciar mellor as súas forzas de enxeñería e aplicacións de destino.Explorar a traxectoria de desenvolvemento destas tecnoloxías reflicte a intrincada interacción entre o enxeño humano e a resolución de problemas.Cada deseño de cable fai fincapé nunha resposta calculada a desafíos específicos, ofrecendo solucións únicas para conseguir conectividade e funcionalidade.

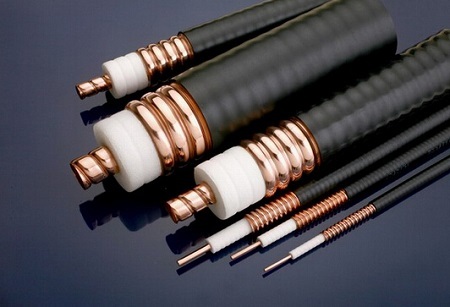

Índice de parámetros clave do cable coaxial

Características eléctricas

• Impedancia: a impedancia nominal dos cables coaxiais mantense en 50±2Ω para optimizar a transmisión do sinal e limitar a reflexión.As variacións de impedancia dentro de lonxitudes de cable inferiores a 2 metros contrólanse a un sinusoidal ±3Ω para reducir a distorsión do sinal.As observacións industriais a longo prazo revelaron que non abordar nin sequera pequenos desaxustes na impedancia pode diminuír a eficiencia da transmisión, especialmente cando se integra con arquitecturas de sistemas avanzadas.Preste a atención adecuada á calibración da impedancia, xa que admite unha comunicación estable e fiable.

• Atenuación: a atenuación do sinal alcanza os 8,5 dB en 500 metros a 10 MHz, mostrando a súa dependencia da frecuencia.As frecuencias máis baixas poden acadar valores de atenuación reducidos, o que indica a relación fundamental de perda de frecuencia incorporada no deseño do cable coaxial.A transmisión de sinais de alta frecuencia a grandes distancias require unha optimización meticulosa para salvagardar a integridade dos datos.Para aplicacións de ancho de banda intensivo, como internet de banda ancha, conseguir unha baixa atenuación en altas frecuencias convértese nun foco de enxeño enxeñeiro.

• Velocidade de propagación: a velocidade mínima de propagación dos cables coaxiais está estandarizada en 0,77C (onde C denota a velocidade da luz no baleiro), un factor moi ligado á latencia do cable.A velocidade de propagación debe coincidir cos requisitos de ancho de banda e impedancia para unha sincronización adecuada.A sincronización precisa é importante nas aplicacións, polo que o deseño do cable debe soportar un rendemento preciso e estable.

• Resistencia DC: a resistencia DC máxima mantense en 10 miliohmios/m a 20°C, incorporando perdas tanto do condutor como do apantallamento.Ademais dos puntos de referencia teóricos, esta métrica de resistencia cumpre funcións prácticas para controlar a acumulación de calor e garantir o fluxo constante de corrente eléctrica a grandes distancias.Os coñecementos de ambientes críticos para a temperatura suxiren que a resistencia de CC ben regulada prolonga a vida útil dos cables coaxiais, especialmente en escenarios nos que o estrés térmico pode afectar á fiabilidade.

Especificacións físicas

A construción do cable coaxial baséase na precisión e na sinerxía de materiais, o que garante unha funcionalidade robusta en diversos contextos:

• Condutor central: o condutor central de cobre mide 2,17 mm±0,013 mm de diámetro, o que subliña a importancia da fabricación de precisión.Manter a uniformidade nesta dimensión mitiga a distribución desigual da corrente, preservando a fidelidade do sinal.Para aplicacións que priorizan a manobrabilidade do cable sen menoscabar a condutividade, os condutores de cobre trenzados adoitan substituír as variantes sólidas.Os tipos de condutores óptimos son seleccionados durante a fase de deseño para satisfacer as necesidades de instalación e os requisitos de transmisión.

• Material illante: o condutor envolvente é unha capa dieléctrica que proporciona o illamento necesario para unha transmisión estable do sinal ao tempo que o protexe de perturbacións externas.En operacións altamente sensibles, os materiais illantes alternativos, como a escuma de polietileno, xurdiron como opcións eficaces para reducir as perdas e mellorar o rendemento electromagnético.A interacción entre as propiedades dieléctricas e a atenuación do sinal adoita modelarse durante os ciclos de refinamento do produto.

• Capa de blindaxe: unha capa de malla de blindaxe proporciona unha protección robusta contra as interferencias electromagnéticas (EMI).As innovacións en materiais, como as blindaxes metalizadas híbridas, ampliaron a resistencia dos cables coaxiales, o que lles permite funcionar de forma eficaz en ambientes con cargas de interferencias electromagnéticas como sistemas de comunicación aeroespacial ou configuracións de maquinaria automatizada.A investigación continúa explorando novos avances nos deseños de blindaxe para adaptarse ás demandas industriais en evolución.

• Illamento externo: capas exteriores de illamento, normalmente feitas de PVC ou polímero, áncora durabilidade e apantalla os cables contra as influencias ambientais e as tensións físicas ao longo do tempo.Un raio de curvatura flexible de 254 mm (10 polgadas) garante que os cables manteñan a súa integridade mesmo cando se manexen a través de espazos reducidos e complicados durante as instalacións.Recoméndase aos instaladores de campo que vixien de preto os radios de curvatura, xa que as desviacións dos valores especificados poden comprometer a continuidade do apantallamento, un descoido con consecuencias de rendemento potencialmente significativas nas configuracións prácticas.

Papel dos materiais dieléctricos no rendemento do cable coaxial

Influencia dos materiais dieléctricos no comportamento do sinal

Os materiais dieléctricos son importantes para a funcionalidade dos cables coaxiais, afectando factores como o atraso do sinal, a velocidade de propagación e o rendemento xeral.Estes materiais actúan principalmente como illantes eléctricos, mantendo a separación entre o condutor interior e o apantallamento exterior ao tempo que optimizan o fluxo de enerxía.

• Os dieléctricos de alto rendemento como o polietileno sólido (PE), o poliestireno espumado (FS) e o politetrafluoroetileno (comúnmente coñecido como teflón) son elixidos habitualmente pola súa capacidade de combinar a transmisión de sinal fiable coa resistencia mecánica.
• Estes materiais axudan a determinar o factor de velocidade dun cable, que regula a velocidade á que viaxan os sinais en relación coa velocidade da luz.
• Consideracións de custo e produción tamén utilizadas no despregamento práctico destes materiais, equilibrando a eficiencia funcional coa practicidade económica.

Por exemplo:

• O polietileno sólido (PE) garante unhas características eléctricas estables e minimiza a perda de sinal, polo que é unha opción fiable para moitas configuracións coaxiais estándar.
• O poliestireno espumado (FS), que incorpora bolsas de aire que reducen a constante dieléctrica, permite unha transmisión acelerada do sinal, polo que é ideal para aplicacións de datos de alta velocidade.
• O teflón destaca pola súa excepcional resistencia térmica, que lle permite soportar temperaturas extremas á vez que reduce a distorsión do sinal, polo que é inestimable para ambientes especializados.

Factores térmicos e mecánicos nas eleccións de materiais dieléctricos

Ademais do rendemento eléctrico, os materiais dieléctricos teñen efectos de gran alcance sobre a resistencia térmica e a estabilidade estrutural dun cable coaxial.

• O etileno propileno fluorado (FEP) é recoñecido polas súas avanzadas propiedades de resistencia á calor, que lle permiten funcionar de forma fiable en condicións de alta temperatura, como instalacións industriais ou ambientes aeroespaciais.
• A inercia química do FEP tamén reduce a vulnerabilidade ao desgaste ambiental, prolongando a vida útil dun cable.

A elección do material dieléctrico require unha consideración coidadosa do rango de temperatura de funcionamento do cable.Por exemplo:

• Os cables despregados en ambientes con temperaturas variables, como os compartimentos do motor ou as centrais eléctricas, adoitan incorporar dieléctricos FEP ou Teflón.Estes materiais resisten eficazmente o estrés térmico e manteñen a calidade do sinal en condicións difíciles.
• Pola contra, optar por materiais con menor resistencia térmica nestes escenarios pode provocar problemas de usabilidade, degradación do sinal ou substitucións frecuentes, un inconveniente para as organizacións centradas en manter a continuidade operativa e reducir o tempo de inactividade.

Selección de materiais de revestimento para a seguridade e a durabilidade

Aínda que os materiais dieléctricos son importantes para o rendemento eléctrico, os materiais de revestimento dos cables coaxiais xogan un papel fundamental para garantir a integridade mecánica e a seguridade ambiental.

• As fundas de caucho termoplástico (TPR), comunicacións elevadoras (CMR) e comunicacións Plenum (CMP) utilízanse habitualmente en contextos que requiren normas específicas de seguridade e rendemento.
• En edificios con conducións ocultas ou espazos confinados prefírense as vaíñas con clasificación CMP, dadas as súas propiedades de baixa emisión de fume e reducida toxicidade durante os incendios.
• As fundas de TPR son valoradas pola súa flexibilidade e resistencia ao desgaste, polo que son aptas para o seu uso en aplicacións móbiles ou de alta tensión onde predominan os impactos mecánicos ou a abrasión.

Ao aliñar a selección de material de vaina coas demandas das aplicacións, os deseños de cables poden abordar problemas como a resistencia á chama, a durabilidade ambiental e a fiabilidade a longo prazo.

Impulsar a calidade do sinal a través de innovacións dieléctricas

O desenvolvemento de tecnoloxías dieléctricas avanzadas introduciu oportunidades de vangarda para mellorar a calidade do sinal, reducir a perda de sinal e aumentar o rendemento en frecuencias ultra-altas, necesidades fundamentais dos sistemas de comunicación modernos.

• As innovacións inclúen o uso de escumas dieléctricas de enxeñería nanotecnolóxica, que reducen a densidade do material ao tempo que melloran a atenuación do sinal.
• Os materiais híbridos, que mesturan o teflón con outros polímeros, son cada vez máis frecuentes.Permiten a personalización das constantes dieléctricas sen comprometer a resistencia estrutural nin a durabilidade duradeira.

Nas aplicacións prácticas, a adopción destas tecnoloxías abriu novas posibilidades:

• As institucións de radiodifusión que operan en altas frecuencias usan dieléctricos compostos avanzados para evitar interrupcións do sinal, aumentando a consistencia do sinal a través de amplas distancias de transmisión.
• Do mesmo xeito, os centros de datos de alta eficiencia comezaron a incorporar dieléctricos nanoestruturados para un rendemento fiable baixo cargas de traballo esixentes, garantindo un fluxo de datos ininterrompido en operacións sensibles ao tempo.

Estas innovacións reflicten tanto o progreso como unha resposta á complexa interdependencia dos requisitos de rendemento, demostrando o perfeccionamento continuo dos materiais de cable coaxial para as necesidades de comunicación da próxima xeración.

Conclusión

O cable coaxial segue sendo unha opción fiable para a transmisión de sinal estable en moitos sistemas de comunicación.O seu deseño en capas axuda a controlar a impedancia, reducir as interferencias e protexer os sinais do ruído externo.Aínda que pode ser voluminoso e menos axeitado para redes de longa distancia de moi alta velocidade en comparación coas fibras ópticas, aínda ofrece durabilidade, instalación sinxela e rendemento fiable para aplicacións de distancia moderada.A elección do cable coaxial correcto depende do tipo de sinal, impedancia, apantallamento, atenuación, material dieléctrico e ambiente de instalación.

Preguntas frecuentes [FAQ]

1. Cales son os usos principais do cable coaxial?

O cable coaxial úsase para transmitir sinais en sistemas que necesitan unha comunicación estable e clara.Utilízase habitualmente para televisión por cable, conexións a Internet, liñas telefónicas e sistemas de transmisión.Os provedores de servizos utilízano para entregar sinais de Internet e TV a fogares e empresas.A súa estrutura en capas axuda a protexer o sinal das interferencias, o que permite que os datos, o vídeo e a voz viaxan cunha perda mínima, mesmo a longas distancias.

2. Existen varios tipos de cables coaxiais e en que se diferencian?

Si, os cables coaxiais veñen de diferentes tipos segundo o seu uso.Os máis comúns son os cables de 75 ohmios para sinais de vídeo e TV, e os cables de 50 ohmios para os sistemas de datos e comunicación.Outro tipo común é o RG6, que está deseñado para sinais de alta frecuencia e un mellor illamento.Estes cables difiren en impedancia, apantallamento e rendemento, o que afecta o ben que manexan a calidade do sinal, a distancia e as interferencias.

3. O cable coaxial é idéntico ao cable de TV?

O cable coaxial non se limita ao uso da televisión, pero o cable de TV é un tipo de cable coaxial.É moi utilizado para a televisión, pero tamén admite conexións a Internet e outros sistemas de comunicación.A mesma estrutura de cable pode levar diferentes tipos de sinais dependendo de como se use, o que o fai máis versátil que un cable de televisión.

4. Que cable coaxial se considera ideal para a televisión dixital?

O cable coaxial RG6 úsase habitualmente para a televisión dixital.Ten unha impedancia de 75 ohmios, que coincide cos requisitos do sinal de vídeo, e inclúe unha forte protección para reducir as interferencias.Tamén admite frecuencias máis altas, o que axuda a ofrecer vídeos de alta definición claros e estables, incluso con cables máis longos.

5. Como mellora o cable coaxial a conectividade a Internet?

O cable coaxial mellora a conectividade a Internet protexendo os sinais do ruído e das interferencias.O seu apantallamento evita que os sinais eléctricos externos afecten aos datos que se transmiten.Isto axuda a manter unha conexión estable, reduce a perda de datos e admite velocidades de Internet consistentes, especialmente en ambientes nos que as interferencias son comúns.
