Que é NAND Flash?Arquitectura, tipos, NAND 3D e comportamento de almacenamento SSD

Este artigo explica como funciona NAND Flash a nivel físico e do sistema, compara clasificacións NAND como SLC, MLC, TLC e QLC, explora a transición das arquitecturas NAND planas ás 3D NAND e examina como o comportamento da carga de traballo, o deseño do controlador e a escala da produción configuran o rendemento, a resistencia e a fiabilidade no mundo real.

Catálogo

Que é NAND Flash?

NAND Flash é unha tecnoloxía de memoria non volátil construída a partir de reixas moi densas de celas de almacenamento.Utilízase habitualmente cando se necesita unha maior densidade de almacenamento sen aumentar o custo global dos compoñentes.Na planificación diaria do produto, o atractivo de NAND aparece como unha ecuación sinxela: maior capacidade por paquete, menor custo por bit e un ecosistema de fabricación que admite volume.

No panorama máis amplo de flash, a NAND adoita situarse como o almacenamento en primeiro lugar e non como a memoria de acceso instantáneo.É por iso que aparece repetidamente en deseños de consumo e integrados, e polo que os SSD se apoian tanto nel: moitos sistemas reais preocúpanse máis polo rendemento sostido e polo prezo por gigabyte que por reescribir un só byte no momento en que o software o pregunta.

As categorías comúns de produtos NAND pesados ​​inclúen: cámaras, unidades flash USB, dispositivos integrados, SSD.

Como se comporta a NAND nos sistemas reais

Desde o punto de vista da enxeñaría práctica, a eficiencia de NAND vén de mover datos en anacos máis grandes.É cómodo coa programación a nivel de páxina e o borrado a nivel de bloque, e tende a recompensar os patróns de acceso que parecen secuenciais ou orientados por lotes en lugar de pequenas actualizacións dispersas.Cando as persoas describen produtos baseados en NAND como rápidos, a velocidade que están notando adoita ser o resultado de transferencias secuenciais e paralelismo a través de múltiples matrices e canles, non a capacidade de reescribir pequenos fragmentos no seu lugar.

Esa distinción tende a aflorar nas revisións de deseño porque inflúe silenciosamente en case todo o que hai: opcións do sistema de ficheiros, estratexias de actualización, filas de controladores, almacenamento en búfer e a agresividade que pode asumir o software que se comportará a semántica de sobrescritura.Os equipos que tratan a NAND como un medio direccionable por bytes adoitan quedar sorprendidos máis tarde;os equipos que aceptan a súa granularidade nativa adoitan sentirse máis controlados sobre o rendemento e a lonxevidade.

NAND contra NOR

NAND e NOR son as dúas grandes familias de flash, e comparalos de forma útil significa recoñecer que cada un foi optimizado en torno a un conxunto diferente de prioridades.No traballo de selección práctico, a decisión adoita reducirse ao tipo de patrón de acceso que espera o sistema ao arrancar, durante as actualizacións e baixo uso a longo prazo.

• NOR Flash: Accesibilidade de lectura e sesgo de execución no lugar

NOR ten a forma de acceso de lectura aleatorio e admite Execute-In-Place (XIP), polo que o código pode executarse directamente desde o flash sen ser copiado primeiro na RAM.Ese comportamento adoita sentirse tranquilizador nas rutas de arranque porque o sistema pode obter instrucións cunha latencia relativamente determinista e partes móbiles mínimas.

NOR elíxese con frecuencia en escenarios nos que as imaxes do firmware son pequenas, os cargadores de arranque necesitan lecturas previsibles e espérase que o comportamento de inicio do produto sexa nítido e repetible.As compensacións móstranse como escalas de capacidade: as operacións de borrado/programa son relativamente lentas e a curva de custos aumenta rapidamente a medida que aumenta a densidade.Nos deseños orientados ao campo, NOR a miúdo acaba sendo a tenda de confianza e de pequenas dimensións en lugar de ser o lugar para aparcar grandes conxuntos de datos.

• Flash NAND: Densidade e rendemento para almacenamento masivo

NAND adopta a postura contraria.Prioriza a máxima densidade de bits e o alto rendemento cando se moven maiores cantidades de datos.Isto fai que sexa un axuste natural para grandes conxuntos de datos, medios, canalizacións de rexistro e almacenamento masivo xeral onde o sistema pode tolerar escrituras xestionadas e traballos en segundo plano.

As cargas de traballo comúns aliñadas a NAND inclúen: grandes conxuntos de datos, almacenamento multimedia, rexistro, almacenamento masivo de propósito xeral.

A compensación é que NAND non é un almacenamento naturalmente transparente.Para comportarse como un almacenamento fiable a escala, depende dunha capa de xestión que absorbe as súas peculiaridades físicas e presenta unha interface estable para o resto do sistema.

A capa de xestión: de onde veñen a fiabilidade e a previsibilidade

Na maioría dos deseños NAND exitosos, o controlador máis a pila de firmware/software é onde se concentra o verdadeiro esforzo de enxeñería.A pila existe porque os dispositivos NAND envíanse con imperfeccións, evolucionan co desgaste e expoñen un comportamento de erro que hai que xestionar deliberadamente.A operación de escritura sostida a longo prazo adoita mostrar que pequenos atallos de procesos poden causar máis tarde problemas graves de fiabilidade.

Unha implementación baseada en NAND inclúe normalmente as seguintes responsabilidades, cada unha coa súa propia personalidade operativa ao longo da vida útil do produto:

• Manexo de bloques incorrecto: algúns bloques son inutilizables de fábrica e os bloques adicionais poden fallar co paso do tempo;Os deseños robustos asumen que os defectos son normais e orzamentan a capacidade de reserva en consecuencia.

• Nivelación de desgaste: os ciclos de borrado son finitos, polo que as escrituras están espalladas polo dispositivo para evitar que algunhas rexións quentes envellecen prematuramente;Os sistemas de longa duración adoitan revelar a calidade de nivelación do desgaste en forma de estabilidade ou fallos sorprendentemente precoces.

• Corrección de erros (ECC): as taxas de erro de bit tenden a aumentar coa densidade e a idade máis altas;O ECC máis forte adoita converter o comportamento marxinal do silicio bruto nun almacenamento que se comporta con calma baixo cargas de traballo reais.

• Mapeo lóxico-físico: porque as actualizacións no lugar son ineficientes, o sistema reasigna enderezos lóxicos a páxinas físicas e utiliza actualizacións fóra do lugar;este mapeo apoia as capas de tradución flash SSD (FTL) e as abstraccións integradas comparables.

Un patrón de arquitectura común: dividir NOR para arranque, NAND para datos

Un patrón que aparece repetidamente nos produtos e que tende a envellecer ben é dividir as responsabilidades: manteña o código de arranque e os compoñentes de firmware pequenos, len con frecuencia en NOR e coloque almacenamento de datos de alta capacidade en NAND.Esta división está aliñada coa forma en que cada tecnoloxía se comporta de forma natural e moitas veces reduce o número de compromisos incómodos que debe facer un equipo.

En moitos sistemas enviados, este enfoque tamén fai que o comportamento de recuperación se sinta máis controlado.Se a área de datos de alta capacidade se degrada ou necesita corrección, o dispositivo aínda pode iniciarse desde un almacén de código compacto e robusto e despois executar fluxos de reparación, migracións ou procedementos de modo seguro sen converter o produto nun ladrillo.

Unha mentalidade útil é tratar a NAND menos como memoria e máis como un medio de almacenamento xestionado coas súas propias regras.Os deseños que se aguantan na produción tenden a afrontar as limitacións de NAND cedo, a granularidade de escritura, o comportamento de borrado antes de escribir e o crecemento dos erros ao longo do tempo e, a continuación, conforman o comportamento do controlador, as políticas do firmware e a estratexia de actualización en torno a esas realidades.

Cando o sistema está construído con esas expectativas por adiantado, a NAND pode ofrecer unha combinación de eficiencia de custos, capacidade e rendemento que é difícil de reproducir con outras tecnoloxías non volátiles a gran escala.Este é a miúdo o punto no que o escepticismo se converte en apreciación: o medio é esixente, pero premia o deseño disciplinado con resultados moi competitivos.

Como funciona NAND Flash

O flash NAND almacena información controlando a cantidade de carga eléctrica que queda dentro dunha célula de memoria para que a célula cambie a diferentes rexións de voltaxe limiar (Vt) durante as operacións de lectura.Nos sistemas prácticos, os datos almacenados non son simplemente un valor de tensión fixo.A fiabilidade depende da claridade que o controlador aínda pode distinguir as distribucións de Vt veciñas despois de que o ruído, a variación de temperatura, a perda de retención e o desgaste reduzan gradualmente a marxe dispoñible co paso do tempo.

A medida que a separación Vt se fai máis estreita, o sistema de almacenamento depende cada vez máis dun ECC máis forte, da xestión de lectura adaptativa, do comportamento de actualización e da optimización da carga de traballo para manter un funcionamento fiable durante o uso a longo prazo.

Almacenamento de carga, voltaxe límite e comportamento de programa/borrado

As células flash NAND almacenan carga atrapando electróns dentro dunha rexión de almacenamento illada que cambia a tensión do limiar do transistor.Úsanse habitualmente dous enfoques de almacenamento principais: estruturas de porta flotante e estruturas de trampa de carga.

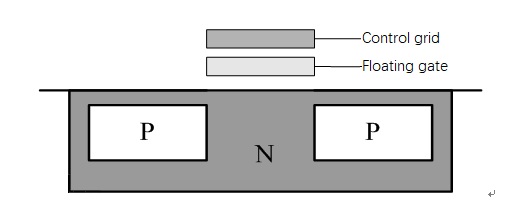

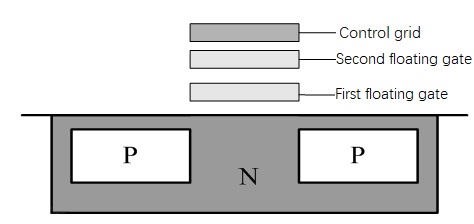

A NAND de porta flotante almacena electróns dentro dunha porta flotante condutora illada por capas de óxido.A carga atrapada cambia a tensión de limiar a través do acoplamento electrostático.A NAND de trampa de carga almacena os electróns dentro de rexións de captura localizadas, normalmente dentro das capas de nitruro de silicio, onde o comportamento da carga se distribúe máis espacialmente.

Nos deseños reais, as diferenzas fanse visibles a través de:

• Comportamento de fuga de carga e sensibilidade dos defectos localizados

• Estabilidade de retención a medida que se acumulan tensións de óxido

• Degradación da resistencia en ciclos repetidos de programas/borrados

• Interferencia célula a célula a medida que aumenta a densidade

A medida que continúa a escala NAND, preservar a separación estable de Vt faise cada vez máis difícil porque as células veciñas interactúan con máis forza a través do acoplamento parasitario e dos efectos de franxa.

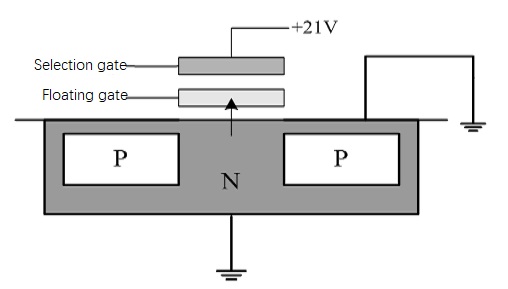

A programación e o borrado de células NAND dependen do túnel Fowler–Nordheim, onde formas de onda de alta tensión controladas coidadosamente moven os electróns a través de barreiras de óxido extremadamente finas.Durante a programación, os electróns quedan atrapados dentro da rexión de almacenamento e aumentan a tensión de limiar.Durante as operacións de borrado, elimínanse os electróns para que a célula volva ao estado borrado.

Unha vez almacenada a carga, a célula pode reter información sen enerxía externa.Non obstante, a retención debilita gradualmente a medida que o desgaste do óxido, o estrés da temperatura e os ciclos repetidos crean camiños de fuga máis rápidos ao longo do tempo.

A perda de retención adoita empeorar nas seguintes condicións:

• Temperatura de funcionamento ou almacenamento elevada

• Longos períodos de retención despois da programación

• Recontos elevados de ciclos de programas/borrado acumulados

Nas implementacións prácticas, o comportamento de retención actúa máis como un descenso gradual que como unha especificación fixa.A medida que os dispositivos envellecen, os controladores adoitan compensar axustando os limiares de lectura, o comportamento de actualización e a actividade ECC para manter unha recuperación de datos fiable.

Por que NAND se constrúe a partir de cadeas, páxinas e bloques

O flash NAND consegue unha alta densidade de almacenamento ao conectar células en serie como cadeas e organizándoas en grandes matrices.Esta arquitectura reduce a sobrecarga por cela e reduce o custo por bit, pero tamén introduce restricións operativas porque varias celas comparten estruturas de enrutamento, circuítos de detección e mecanismos de borrado.

A diferenza da verdadeira memoria de acceso aleatorio, as operacións NAND están fortemente ligadas á organización de páxinas e bloques.

Páxinas, bloques e restricións de escritura NAND

As operacións de lectura e programa NAND ocorren na granularidade das páxinas porque os camiños de detección e as estruturas da liña de palabras están optimizados para operar en rexións do tamaño dunha páxina da matriz.Durante unha operación de lectura, o controlador polariza a cadea NAND e mide o fluxo de corrente para determinar se cada célula cae por riba ou por debaixo dos niveis de referencia de tensión límite seleccionados.

A programación normalmente usa a Programación de pulsos por pasos incrementais (ISPP), onde o dispositivo aplica repetidamente pequenos pulsos de programación seguidos de comprobacións de verificación ata alcanzar o rango de Vt obxectivo.

Varios comportamentos NAND vólvense importantes durante o traballo de implementación:

• A programación prodúcese mediante ciclos repetidos de pulso e verificación en lugar dunha única operación

• A programación incompleta durante unha interrupción repentina da alimentación pode deixar estados de cela incertos

• Escribe normalmente páxinas baleiras de destino en lugar de sobrescribir directamente os datos existentes

As escrituras mal aliñadas adoitan crear sobrecarga interna adicional de copia e contabilidade.Os sistemas que aliñan as cargas de traballo cos límites das páxinas NAND adoitan experimentar unha latencia máis estable e unha actividade de limpeza en segundo plano reducida.

As operacións de borrado ocorren na granularidade do bloque porque moitas celas comparten estruturas de borrado de alta tensión.O borrado de rexións máis pequenas aumentaría a sobrecarga do circuíto e reduciría a densidade de almacenamento.Un borrado de bloques normalmente restablece as celas ao estado borrado, normalmente interpretado como todos os 1.

A continuación, a programación cambia selectivamente os bits cara a 0s engadindo carga e aumentando a tensión de limiar.Debido a este comportamento, NAND admite a programación unidireccional:

• Os bits poden pasar de 1 a 0 durante a programación

• Devolver os bits de 0 a 1 require un borrado completo do bloque

Esta limitación de borrado antes de escribir inflúe moito no deseño do controlador, sistemas de ficheiros e estratexias de optimización de almacenamento.Os sistemas que ignoran estas limitacións adoitan sufrir unha maior amplificación da escritura, unha latencia inestable e un desgaste acelerado co paso do tempo.

Un modelo operativo simplificado usado a miúdo é:

• NAND compórtase como un medio de almacenamento previamente borrado

• A programación de datos realiza principalmente transicións 1→0

• As operacións de borrado completo restauran o bloque a unha condición reutilizable

As celas de varios niveis e como a marxe configura o comportamento do mundo real

A NAND moderna aumenta a densidade almacenando varios bits dentro dunha soa célula a través de varios rangos de tensión de limiar.SLC almacena un bit por cela, mentres que MLC, TLC e QLC aumentan progresivamente o número de estados Vt.

A medida que se almacenan máis bits dentro de cada cela, a marxe de tensión dispoñible entre os estados veciños faise menor.Isto fai que o dispositivo sexa cada vez máis sensible ao ruído, á deriva de retención, aos efectos de perturbación da lectura e á interferencia das células veciñas.

A medida que aumenta a densidade xorden varias consecuencias prácticas:

• As lecturas poden requirir varias comparacións de referencia para identificar a rexión Vt correcta

• Os controladores adoitan adaptar os limiares de lectura de forma dinámica a medida que os dispositivos envellecen

• As operacións ECC e de actualización fanse máis críticas para a fiabilidade a longo prazo

• A variación da temperatura e a perda de retención fanse máis perturbadoras para a precisión da lectura

En densidades máis altas, a fiabilidade da NAND faise menos sobre se a célula pode manter carga físicamente e máis sobre se o controlador pode manter continuamente a suficiente separación entre distribucións de tensión cada vez máis estreitas.

O papel dos controladores, o FTL e a recollida de lixo

A flash NAND non pode soportar de forma eficiente as operacións de sobrescritura directa no lugar, polo que os controladores e o firmware virtualizan o medio de almacenamento para que pareza máis semellante ao disco para o sistema host.O controlador faise responsable da tradución de enderezos, do movemento de datos, das operacións de limpeza, da xestión do desgaste, do almacenamento en memoria intermedia e da xestión da recuperación.

No centro deste proceso está a capa de tradución Flash (FTL), que mapea os enderezos de host lóxicos a localizacións físicas NAND.Cando se actualizan os datos, o controlador escribe a nova versión nunha páxina física nova mentres marca a páxina anterior como obsoleta.Este comportamento de copia na escritura permite que o sistema funcione dentro das restricións de borrado NAND mentres segue a soportar a actividade normal do sistema de ficheiros.

O comportamento típico do controlador inclúe:

• Escribir novos datos en páxinas non utilizadas

• Marcando páxinas obsoletas como non válidas

• Seguimento de metadatos de mapeo continuamente

• Recuperación de bloques obsoletos máis tarde mediante operacións de limpeza

A medida que se acumulan páxinas obsoletas, o controlador realiza a recollida de lixo movendo páxinas aínda válidas a novos bloques, borrando bloques antigos e devolvéndoos ao grupo gratuíto.A nivelación de desgaste distribúe os ciclos de borrado de forma máis uniforme polo dispositivo para que as rexións moi escritas non fallen antes de tempo.

O exceso de aprovisionamento proporciona capacidade de reserva adicional que axuda ao controlador a xestionar o movemento de datos de forma máis eficiente, especialmente durante as cargas de traballo de escritura aleatoria sostidas.

Varios factores operativos afectan fortemente o comportamento NAND a longo prazo:

• Manter o espazo libre dispoñible mellora a eficiencia da recollida do lixo

• As condicións de almacenamento case completas adoitan aumentar a inestabilidade da latencia

• A maior intensidade de escritura adoita beneficiarse dun espazo máis grande sobreprovisionado

• A actividade de limpeza agresiva pode competir co rendemento da carga de traballo en primeiro plano

Os controladores tamén confían nas áreas de almacenamento en memoria intermedia e de almacenamento da memoria RAM para combinar pequenas escrituras en operacións aliñadas en páxinas mentres manteñen actualizacións de metadatos consistentes.

O manexo da perda de enerxía tórnase especialmente importante porque as actualizacións interrompidas poden deixar páxinas parcialmente programadas ou información de mapeo inconsistente.Para reducir o risco de corrupción, moitos deseños implementan:

• Xornada e manexo de metadatos estruturados en rexistros

• Técnicas de cartografía atómica-actualización

• Comportamento de compromiso protexido

• Sistemas de retención de enerxía baseados en condensadores en dispositivos de gama alta

Nas implantacións reais, o comportamento de recuperación previsible adoita separar os sistemas de almacenamento altamente fiables dos deseños que só funcionan en condicións ideais.

Perspectiva básica, a fiabilidade emerxe do sistema, non só da célula

A nivel do transistor, o flash NAND funciona cambiando a tensión de limiar mediante o movemento de carga controlado.A nivel do sistema, o comportamento NAND fiable depende en gran medida da eficacia coa que o controlador e a pila de software xestionen as limitacións do propio medio de almacenamento.

As limitacións máis importantes inclúen:

• Comportamento de borrado baseado en bloques

• Limitacións de programación unidireccional

• Marxes Vt máis estreitas a maior densidade

• Desgaste acumulado en ciclos repetidos

• Deriva da retención e inestabilidade da lectura ao longo do tempo

As prácticas de deseño que adoitan producir un comportamento máis estable a longo prazo inclúen:

• Aliñar as escrituras cos límites das páxinas NAND

• Evitando pequenas actualizacións aleatorias innecesarias

• Conservación do espazo libre para a recollida do lixo

• Usando mecanismos fortes de recuperación e protección de metadatos

• Deseño para condicións de interrupción de enerxía inesperadas

Os sistemas que operan cun comportamento consciente de NAND xeralmente conseguen unha fiabilidade máis previsible que os sistemas que intentan tratar a NAND como memoria de acceso aleatorio sen restricións.

Clasificación NAND Flash

O flash NAND descríbese habitualmente ao longo de dous eixes, e as decisións de deseño cotiás adoitan virar a eles mesmo cando os equipos intentan evitar a conversación sobre a taxonomía.Un eixe describe cantos bits codifica cada célula, e o outro describe como as células están fisicamente dispostas en silicio.Esas opcións inflúen na densidade, o custo por bit e a cantidade de esforzo de enxeñería necesario para manter as taxas de erro e o comportamento de latencia dentro de límites cómodos.

Dous eixes de clasificación primaria:

• Bits por cela: SLC, MLC, TLC, QLC

• Disposición física: 2D plano vs 3D apilado

A medida que se empaquetan máis bits nunha cela ou se apilan máis capas verticalmente, o dispositivo pode ofrecer máis capacidade na mesma pegada e normalmente mellora a eficiencia dos custos.Ao mesmo tempo, a xestión de erros deixa de ser unha hixiene de fondo e comeza a aparecer nas discusións sobre estratexias de firmware, nos plans de cualificación e ás veces incómodas leccións aprendidas despois da implantación.En moitos despregamentos reais, o dado NAND é só parte da historia;o comportamento observado está configurado pola forma en que o controlador, o firmware e a carga de traballo interactúan para manter as operacións dentro das marxes eléctricas seguras.Cando esa cooperación está ben deseñada, os medios poden parecer impresionantemente resistentes;cando non o é, o mesmo silicio pode parecer sorprendentemente fráxil.

Clasificación por bits por cela

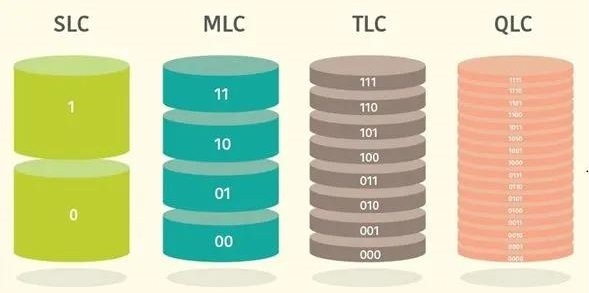

Os bits por célula son, no seu núcleo, cantas ventás distintas de voltaxe limiar debe representar de forma fiable unha única cela.Aumentar o número de bits tamén aumenta o número de estados de tensión que deben ser detectados con precisión.Isto reduce a marxe de funcionamento, aumenta os requisitos de calibración e fai que as condicións raras das caixas de esquina sexan máis probables durante a validación.

Contas de estado de voltaxe:

• SLC: 2 estados

• MLC: 4 estados

• TLC: 8 estados

• QLC: 16 estados

A medida que o espazamento de tensión entre os estados adxacentes se reduce, os efectos que antes parecían molestias leves comezan a traducirse en erros de bits en bruto mensurables.A lista é familiar nas autopsias e nas sesións de sintonización: fuga de carga ao longo do tempo, perturbación da lectura, perturbación do programa, cambios de temperatura e interferencia de célula a célula.Ningún destes fenómenos é novo;o que cambia é o espazo que ten o sistema para absorbelos antes de que o comportamento visible polo usuario se mova.

Esta é unha das razóns polas que a NAND de maior densidade se comporta como un medio xestionado.O ECC máis forte axuda, pero na práctica convértese só nunha capa nun conxunto de ferramentas máis amplo.Os sistemas reais adoitan depender de múltiples mecanismos que traballan xuntos, e os equipos adoitan descubrir que unha boa NAND nunha folla de datos aínda precisa de políticas operativas disciplinadas no campo.

Técnicas comúns de xestión e fiabilidade:

• Bucles de lectura e reintento para rastrexar a deriva

• Tensións de referencia de lectura adaptativa

• Programar/verificar unha secuencia máis conservadora

• Programación de fregado/actualización en segundo plano

• Nivelación de desgaste que afasta as escrituras dos bloques débiles

Operativamente, a mesma NAND pode parecer excelente baixo unha carga de traballo e tensa baixo outra.O agresivo que escribe o sistema, o preto do cheo que se mantén e o intelixente que programa o mantemento inflúen na experiencia vivida.A densidade adoita decidirse no momento da compra;a estabilidade tende a gañarse durante a operación.

SLC (célula de nivel único, 1 bit/célula)

SLC almacena un bit por cela usando dous estados de voltaxe.A ampla marxe de ruído normalmente tradúcese en lecturas e programas máis rápidos, unha taxa de erro de bits máis baixa e unha maior resistencia.En termos de controlador, SLC adoita sentirse indulgente: menos iteracións de lectura e reintento, máis espazo libre de ECC e menos sensibilidade á deriva sutil da tensión.

Cando a latencia previsible é unha prioridade de deseño, SLC pode reducir a cantidade de coreografía do firmware necesaria para manter tranquila a latencia de cola.A memoria SLC reduce a variación do rendemento baixo carga pesada, o que reduce a necesidade de métodos de suavización de latencia complexos.O custo por bit é maior, pero os equipos ás veces aceptan ese intercambio cando o custo operativo do comportamento imprevisible xa apareceu en SLA perdidos ou problemas de campo difíciles de reproducir.

Cargas de traballo asociadas habitualmente con SLC:

• Control industrial e rexistro de automatización

• Determinados dispositivos de rede con obxectivos de latencia estritos

• Canalizacións de rexistro de eventos de alta frecuencia

MLC (Multi-Level Cell, normalmente 2 bits/cell)

MLC almacena dous bits por cela usando catro estados de tensión e adoita escoller cando os equipos queren un equilibrio pragmático entre a eficiencia de custos e a resistencia.En comparación co SLC, esixe un control máis estrito sobre o comportamento do programa/verificación e apóiase máis na calibración e ECC.Aínda así, cun controlador ben axustado e unha carga de traballo sensata, MLC pode comportarse dun xeito que se sente estable e non temperamental.

Na práctica, moitos deseños tratan o MLC como un nivel de cabalo de batalla: pode manter unha actividade de escritura significativa sen empurrar o sistema inmediatamente a unha limitación agresiva ou un mantemento intensivo en segundo plano.Un matiz que adoita importar na produción é a previsibilidade.Cando as ráfagas de escritura chegan en momentos incómodos, os sistemas baseados en MLC adoitan manter unha latencia máis estable que as NAND máis densas que operan baixo a mesma política de firmware, o que pode facer que a planificación da capacidade e as probas de rendemento sexan menos emocionalmente agotadoras para o equipo que realiza as rotacións de garda.

TLC (célula de tres niveis, 3 bits/célula)

TLC almacena tres bits por cela usando oito estados de tensión.Empurra aínda máis a densidade e a eficiencia de custos, ao tempo que aumenta a sensibilidade ao ruído, ao desgaste e á deriva.Para evitar que o rendemento visible para o usuario se sinta errático, moitos dispositivos TLC empregan almacenamento en caché SLC (moitas veces chamado pseudo-SLC), onde as escrituras entrantes chegan primeiro a un modo de marxe máis amplo e despois se dobran a TLC durante o tempo de inactividade.

Este mecanismo pode parecer excelente en benchmarks e ráfagas curtas, e tamén pode expor rapidamente a dependencia da carga de traballo no campo.As escrituras curtas e explosivas poden parecer extremadamente rápidas;as escrituras sostidas poden retardar unha vez que a caché se enche e o dobramento convértese no factor de ritmo.Os equipos que implementan TLC con éxito tenden a tratar a caché e a canalización dobrable como elementos de deseño de primeira clase, non como detalles de implementación incidentais.

Comportamentos de rendemento de TLC que se ven frecuentemente na implementación:

• Bursty writes: alta velocidade de escritura aparente mentres a caché ten espazo

• Escrituras sostidas: o rendemento reducido despois da saturación da caché

• Fiestras inactivas: completa o pregamento e recupera o rendemento

Unha forma útil de enmarcar TLC é que non é lento por defecto.Tende a parecer lento cando o sistema se ve obrigado a comportarse como un sumidoiro de escritura continua sen tempo de inactividade suficiente, área libre ou ancho de banda plegable para poñerse ao día.

QLC (célula de catro niveis, 4 bits/célula)

QLC almacena catro bits por cela usando dezaseis estados de tensión e ten como obxectivo a densidade máxima e o baixo custo por bit.O espazo de tensión máis axustado xeralmente aumenta as taxas de erro bruto e reduce a resistencia á escritura, o que despraza os casos de uso máis axeitados cara a perfís de lectura pesada ou de escritura lixeira.

Perfís que normalmente coinciden con QLC:

• Bibliotecas de contidos con modificación pouco frecuente

• Niveles de datos de frío a quente

• Arquivo a gran escala con lecturas periódicas

Unha cousa que adoita sorprender aos equipos é que QLC aínda pode ofrecer un alto rendemento de lectura e unha experiencia sólida cando a ruta de escritura está restrinxida.Os deseños exitosos tenden a dar forma ás escrituras, agrupar e almacenar en búfer en lugar de actualizar constantemente pequenos anacos, e reservan suficiente área libre para que a recollida de lixo non converta a actividade rutineira en turbulencia amplificada pola escritura.Desde o punto de vista da enxeñaría, QLC tende a premiar o deseño da carga de traballo e a disciplina política máis que as expectativas de substitución.

Clasificación por disposición física

A disposición física inflúe na forma en que NAND escala a capacidade e como se comporta eléctricamente.A NAND plana 2D aumenta a densidade ao reducir as características no plano do chip, mentres que a NAND 3D aumenta a densidade ao apilar capas verticalmente.O cambio da industria cara ao 3D non foi só unha preferencia de fabricación;tamén reflectía a dificultade práctica de impulsar a escala plana sen invitar a efectos de interferencia graves e limitacións da litografía.

Un beneficio menos glamuroso pero frecuentemente apreciado da NAND 3D é que pode recuperar algunha marxe eléctrica en comparación coa redución plana extrema.Un maior escalado vertical ofrece opcións de deseño que poden mellorar a retención de datos e reducir algúns tipos de interferencias. Dito isto, o apilamiento introduce a súa propia variabilidade, diferenzas de capa a capa, non uniformidades do proceso e patróns espaciais que evolucionan co desgaste, polo que o controlador aínda ten que aprender a personalidade do dispositivo ao longo do tempo e compensalo en consecuencia.

NAND 2D

A NAND planar organiza as celas nunha superficie plana e históricamente escaladas pola xeometría encolledora.En nodos moi pequenos, os parasitos e os efectos de acoplamento fanse máis difíciles de controlar, e a resistencia e a retención poden facerse máis sensibles aos detalles da carga de traballo.A NAND planar aínda aparece en deseños legados e nalgúns produtos optimizados por custos, pero o seu camiño de escalado é limitado en comparación cos enfoques 3D modernos.

Operativamente, a NAND planar adoita responder mellor ao comportamento de escritura conservador e benefíciase dun xeneroso sobreabastecemento.Cando os dispositivos funcionan preto da súa capacidade total con actualizacións aleatorias frecuentes, os riscos de rendemento poden aparecer antes debido á presión da recollida de lixo e ao desgaste acelerado, un resultado que pode resultar frustrante cando aparece de súpeto, aínda que o mecanismo subxacente é gradual.

NAND 3D

A NAND 3D apila as celas verticalmente para aumentar a capacidade e reducir a dependencia da contracción planar agresiva.Este enfoque admite maiores capacidades de matrices e envases ao tempo que axuda a manter un custo controlable e un rendemento de fabricación.

Desde a perspectiva do sistema, 3D NAND fomenta un modelo operativo centrado no controlador: as lecturas adaptativas, a xestión de variacións e a actualización en segundo plano convértense en partes habituais para manter o rendemento estable.Os SSD baseados en 3D ben deseñados poden sentirse máis intelixentes na práctica, en gran parte porque o firmware traballa activamente para manter o dispositivo nun punto operativo estable en lugar de deixar que a variación se filtre no comportamento visible do usuario.

Tendencias de resistencia e o que realmente determina a vida útil

As clasificacións de resistencia adoitan darse como intervalos de ciclo P/E aproximados, pero a resistencia real pode variar coa temperatura e as condicións de carga de traballo.A vida útil real depende da xeración do proceso, do nivel de desgaste e da estratexia ECC, da cantidade de sobreabastecemento, da temperatura de funcionamento e do perfil de amplificación de escritura creado pola carga de traballo e a política de firmware.

Rangos de resistencia comúnmente citados:

• SLC: ~100.000 ciclos P/E

• MLC: ~3.000–10.000 ciclos P/E

• TLC: ~500 ciclos P/E

• QLC: ~150 ciclos P/E

En moitas implementacións, a resistencia consómese máis rápido pola amplificación evitable que polas escrituras lóxicas do usuario.Os equipos adoitan estender máis a vida útil mantendo espazo libre suficiente, reducindo constantes pequenas reescrituras aleatorias e permitindo tempo de inactividade para a dobra e a recollida do lixo que simplemente seleccionando unha clase de maior resistencia en papel.A selección de medios inflúe no punto de partida, pero o comportamento da carga de traballo e a política do controlador adoitan decidir canto se realiza realmente a resistencia teórica.

Flash NAND 3D: escalamento vertical e desafíos de fabricación

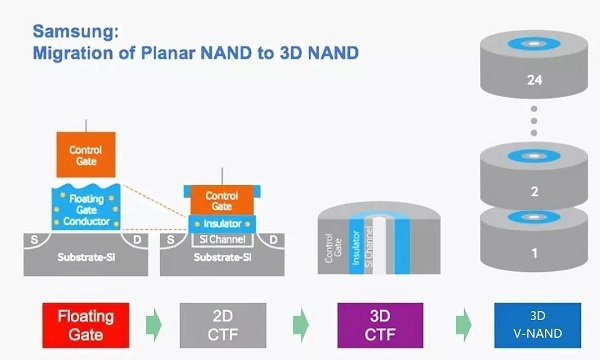

A NAND 3D aumenta a densidade de almacenamento ao apilar as celas de memoria verticalmente en lugar de depender principalmente da redución planar agresiva.En lugar de diminuír continuamente o tamaño das células laterales, a capacidade increméntase ao apilar máis capas para colocar células adicionais dentro da mesma área de obleas.

Este cambio arquitectónico fíxose necesario porque a NAND planar finalmente chegou a un punto no que unha maior redución creou graves problemas de fiabilidade e variabilidade.A medida que as celas se facían máis pequenas, as marxes de almacenamento de carga reducíronse, o comportamento das fugas fíxose máis difícil de controlar e as distribucións de tensión limiar tornáronse cada vez máis sensibles á variación da fabricación.

En dimensións planas avanzadas, incluso unha pequena deriva do proceso podería producir unha variación eléctrica máis ampla entre obleas e lotes.O resultado foi unha xanela de proceso cada vez máis estreita onde manter a resistencia estable, a retención e o comportamento dos erros fíxose máis difícil e máis caro.

A NAND 3D reduciu a dependencia da industria da litografía plana extrema ao desprazar a presión de escalado cara á integración vertical en lugar da contracción lateral pura.Como resultado, a escala NAND moderna adoita estar máis impulsada polo reconto de capas, a calidade da integración e a coherencia de fabricación que só pola marca agresiva de nanómetros.

Por que a industria se moveu máis aló da NAND plana

A escala NAND planar acabou con limitacións físicas que fixeron que a redución continuada fose cada vez máis impracticable.As células planas máis pequenas almacenaban menos carga, o que fai que a separación da tensión limiar sexa máis vulnerable a fugas, interferencias eléctricas e deriva de retención.

A medida que as dimensións se endurecían aínda máis, varios problemas facíanse cada vez máis difíciles de xestionar:

• Marxe de carga-almacenamento reducida

• Interferencia célula a célula máis forte

• Maior sensibilidade á fuga

• Distribucións de tensión umbral máis estreitas

• Aumento da variabilidade do proceso entre as obleas

Aínda que a litografía avanzada aínda podería mellorar a densidade, a complexidade de fabricación e os custos de variabilidade aumentaron rapidamente.En moitos casos, a redución da NAND planar produciu aínda máis rendementos decrecentes porque a fiabilidade e o comportamento do rendemento facíanse máis difíciles de estabilizar na produción de gran volume.

3D NAND ofreceu unha alternativa máis escalable ao aumentar a densidade de almacenamento verticalmente ao tempo que permitía que moitas dimensións laterais permanecesen relativamente relaxadas.Isto axudou aos fabricantes a seguir mellorando o custo por bit sen depender totalmente dun escalado planar cada vez máis agresivo.

O cambio tamén cambiou a natureza da optimización do proceso.En lugar de centrarse case enteiramente en dimensións litográficas máis pequenas, o esforzo da enxeñería dirixiuse cara á formación de pilas, o control da xeometría vertical, a calidade da deposición e a uniformidade das pilas longas.

Charge-Trap Flash e arquitecturas de capa alta

Moitos modernos dispositivos 3D NAND usan Charge-Trap Flash (CTF) en lugar das tradicionais estruturas de porta flotante.Ambos enfoques almacenan carga para cambiar a tensión límite e representan estados de datos, pero difieren na forma en que a carga se almacena fisicamente dentro da célula de memoria.

A NAND de porta flotante almacena electróns dentro dunha porta flotante condutora illada por capas de óxido.En cambio, o flash de trampa de carga almacena electróns dentro de capas de trampa illantes, normalmente baseadas en materiais de nitruro de silicio.

Esta distinción tórnase cada vez máis importante a medida que crece o número de capas porque as estruturas 3D altas amplifican a variación de fabricación e os efectos de interferencia eléctrica.

A CTF adoita aliñarse mellor coas arquitecturas de capa alta porque o mecanismo de almacenamento de trampas distribuído pode tolerar algunha variación do proceso de forma máis eficaz que as estruturas condutoras de porta flotante extremadamente pequenas.

A medida que aumenta a altura da pila, varias fontes de variación son naturalmente máis difíciles de controlar:

• Deriva do espesor da película

• Variación da calidade da interface

• Incoherencia do perfil de grabado

• Desprazamentos de coincidencia de cámara a cámara

• Non uniformidade da altura da pila

En ambientes prácticos de fabricación, estas variacións acumúlanse gradualmente en moitas capas e etapas do proceso.As arquitecturas de trampa de carga axudan a reducir a sensibilidade a algúns destes efectos, especialmente cando se fai cada vez máis difícil manter unha uniformidade estrutural perfecta en pilas moi altas.

Para moitos equipos de procesos, o valor a longo prazo do CTF non é simplemente que funcione eléctricamente, senón que segue sendo fabricable e estable en grandes volumes de obleas, varias ferramentas e ciclos de produción longos nos que a pequena deriva do proceso se fai inevitable.

Retos de escala en NAND 3D de capa alta

A medida que o reconto de capas 3D NAND segue aumentando, os principais desafíos de escalado pasan da redución do ancho de liña simple e cara ao complexo control de integración tridimensional.As pilas máis altas introducen máis pasos de proceso, estruturas máis altas e máis oportunidades para que as pequenas variacións se acumulen en diferenzas eléctricas medibles.

Un dos retos máis difíciles é o gravado en canle vertical profundo.As canles de alta relación de aspecto deben pasar por pilas extremadamente altas mantendo un estricto control dimensional de arriba a abaixo.

Durante o procesamento, monitorízanse de cerca varios comportamentos relacionados co grabado:

• Control de conicidade

• Efectos de microcarga

• Danos na parede lateral

• Coherencia da dimensión crítica de arriba a abaixo

Incluso unha pequena variación do perfil pode ampliar as distribucións de tensión limiar e aumentar a carga de traballo ECC máis tarde durante o funcionamento do dispositivo.Os problemas que parecen menores durante a selección inicial ás veces fanse moito máis visibles despois de ramplas de produción a gran escala e probas de fiabilidade a longo prazo.

A deposición de material uniforme tamén se fai máis difícil a medida que aumenta a altura da pila.As estruturas máis altas son máis sensibles aos gradientes de espesor, ás limitacións de cobertura de pasos e ás inconsistencias da interface na topografía profunda.

A falta de uniformidade da deposición pode afectar directamente:

• Comportamento capacitado

• Características do túnel

• Estabilidade de retención

• Programar e borrar a coherencia

Con recuentos de capas inferiores, algunhas variacións poden permanecer manexables.Non obstante, a medida que as pilas se fan máis altas, as faltas de uniformidade previamente aceptables poden comezar a limitar a escala a longo prazo, a resistencia ou a estabilidade da distribución.

A variación de célula a célula tamén se fai cada vez máis importante nas estruturas de alta densidade.A variabilidade emerxe das diferenzas de xeometría, inconsistencias materiais, danos inducidos polo proceso e interferencia eléctrica entre células veciñas.

Os principais contribuíntes á variación eléctrica inclúen normalmente:

• Variación canle-diámetro

• Quendas de lonxitude de porta

• Incoherencia na altura da pila

• Variación da densidade de trampas

• Diferenzas de calidade da interface

• Danos inducidos polo gravado

Como resultado, a NAND 3D moderna depende cada vez máis da optimización coordinada entre a enxeñaría de dispositivos e os algoritmos do controlador.O ECC máis forte, os métodos adaptativos de reintento de lectura e as estratexias de programación refinadas axudan a compensar a propagación eléctrica que as melloras dos procesos por si soas xa non poden eliminar por completo.

O rendemento e a fiabilidade definen en última instancia os límites económicos do escalado NAND de capa alta.Engadir capas aumenta a complexidade do proceso, as oportunidades de exposición total aos defectos e os gastos xerais de fabricación en toda a liña de produción.

Varios factores inflúen fortemente no comportamento do rendemento e dos custos:

• Frecuencia de retraballo

• Redución do rendemento

• Conxunto de dispositivos pesados

• Acumulación de defectos a través dos pasos do proceso engadidos

Un deseño pode acadar obxectivos de densidade impresionantes aínda que aínda ten dificultades comercialmente se a variación da fiabilidade se fai inestable ou se o rendemento de fabricación cae demasiado.Na práctica, as estratexias de escalado máis exitosas adoitan ser aquelas que manteñen rendementos estables, resistencia previsible e un comportamento de produción manexable na fabricación de volumes a longo prazo.

Por que o reconto de capas é máis importante que as etiquetas "nm".

En NAND 3D, o progreso da escala adoita medirse de forma máis significativa mediante o reconto de capas, a densidade de almacenamento efectiva e o custo por bit en lugar de marcar nanómetros extremadamente agresivos.

A diferenza dos dispositivos lóxicos de vangarda, onde a escala depende en gran medida da redución das dimensións dos transistores laterais, a NAND 3D logra gran parte da súa mellora mediante a acumulación vertical e a integración arquitectónica.

Isto cambia a forma en que se distribúe o esforzo de enxeñería entre o desenvolvemento e a fabricación.En lugar de centrarse principalmente en xeometrías planas máis pequenas, os equipos pasan máis tempo resolvendo problemas relacionados con:

• Consistencia de integración vertical

• Uniformidade da pila

• Xestión do estrés cinematográfico

• Control de procesos de canle profundo

• Variabilidade eléctrica entre estruturas altas

Como resultado, a NAND 3D segue unha folla de ruta de escala máis centrada na estrutura en lugar dunha puramente centrada na litografía.O reto práctico non é simplemente aumentar o número de capas, senón garantir que as pilas máis altas continúen ofrecendo un rendemento, resistencia, retención e fiabilidade a longo prazo aceptables a escala de produción.

Aplicacións Flash NAND e despregamento no mundo real

O flash NAND úsase en produtos electrónicos de consumo, sistemas industriais, plataformas de automóbiles, equipos de rede, infraestruturas de nube e dispositivos integrados.Non obstante, a implantación exitosa depende menos das etiquetas de mercadotecnia e máis do ben que a arquitectura NAND coincida co comportamento real da carga de traballo do sistema.

En ambientes prácticos de enxeñería, a fiabilidade e a vida útil non só dependen da propia tecnoloxía flash, senón tamén do comportamento do controlador, a intensidade de escritura, as condicións de temperatura, a frecuencia de actualización e as demandas de retención a longo prazo.

A medida que a densidade de NAND segue aumentando, o deseño do sistema consciente da carga de traballo faise cada vez máis importante porque a resistencia, a estabilidade da latencia e o comportamento de retención poden variar drasticamente dependendo de como se utilice o medio de almacenamento.

Relacionar tipos de NAND con cargas de traballo reais

Os diferentes tipos de NAND están optimizados para diferentes patróns de carga de traballo, expectativas de resistencia e obxectivos de custo.

Nas implementacións reais, a solución de mellor rendemento adoita ser aquela cuxo comportamento de escritura se aliña de forma máis natural coas fortalezas e limitacións da arquitectura NAND seleccionada.

SLC NAND utilízase habitualmente en ambientes onde a fiabilidade, a estabilidade de retención e a alta resistencia á escritura importan máis que a densidade de almacenamento.Os sistemas industriais e embebidos a miúdo prefiren os deseños SLC ou pseudo-SLC porque estes dispositivos poden permanecer apagados durante longos períodos aínda que precisan iniciarse de forma fiable sen que os datos se estropeen.

SLC adoita seleccionarse para:

• Firmware de arranque

• Metadatos críticos

• Rexistro de eventos

• Almacenamento da configuración industrial

• Sistemas embebidos de longa duración

Estas cargas de traballo adoitan implicar unha actividade de escritura concentrada e unha baixa tolerancia ao comportamento de fallos inesperados.Incluso cambios de firmware relativamente pequenos, como unha maior frecuencia de rexistro ou unha recollida de telemetría máis agresiva, poden acelerar o desgaste se os orzamentos de escritura non se xestionan con coidado.

TLC NAND domina os mercados de almacenamento principais porque equilibra o custo, a densidade e a resistencia razoablemente ben cando se combina con controladores eficaces e xestión de carga de traballo.En moitos sistemas, o TLC compórtase de forma fiable cando se controla a amplificación de escritura e a pila de almacenamento evita a actividade de reescritura innecesaria.

As técnicas de controlador comúns usadas con TLC inclúen:

• Nivelación de desgaste

• Implementación forte de ECC

• Mala xestión de bloques

• Estratexias de caché intelixentes

• Soporte de sobreabastecemento

Na práctica, o rendemento e a resistencia do TLC adoitan depender en gran medida do comportamento de escritura do software.Os sistemas que escriben por lotes de forma eficiente e reducen a actividade de reescritura aleatoria adoitan conseguir un funcionamento a longo prazo moito máis estable que os sistemas que xeran cargas de traballo de escritura pequena descontrolada.

QLC NAND úsase cada vez máis en ambientes de lectura pesada onde a gran capacidade e o menor custo por bit son máis importantes que a resistencia de escritura sostida.Estes sistemas adoitan depender do almacenamento en caché, dos niveis ou do manexo de escritura por etapas para reducir a tensión directa na propia NAND.

A implantación de QLC adoita aparecer en:

• Almacenamento de arquivos

• Infraestrutura de distribución de contidos

• Plataformas frigoríficas

• Niveles de datos quentes

• Almacenamento para consumidores de gran capacidade

Os sistemas QLC xeralmente se comportan de forma máis previsible cando as cargas de traballo enfatizan:

• Escrituras secuenciais grandes

• Consolidación de antecedentes

• Comportamento de caché xestionado

• Migración de datos en quente a niveis de almacenamento máis rápidos

Sen unha configuración coidadosa da carga de traballo, os sistemas QLC poden experimentar desaceleracións de escritura sostidas notables, latencia inconsistente e limitacións de resistencia anteriores unha vez que as rexións da caché se saturan.

En todas as clases de NAND, unha lección recorrente da industria segue sendo consistente: a disciplina da carga de traballo adoita afectar á fiabilidade con tanta forza como a propia tecnoloxía NAND.

Uso de NAND en sistemas de consumo, automoción, industria e comunicacións

O flash NAND aparece nunha ampla gama de mercados, pero cada contorna de aplicación coloca diferentes patróns de tensión e expectativas de fiabilidade no sistema de almacenamento.

En electrónica de consumo, NAND almacena sistemas operativos, aplicacións, firmware, contido multimedia e datos de caché temporais.Úsase habitualmente en teléfonos intelixentes, televisores intelixentes, cámaras, consolas de xogos, impresoras, tabletas e outros dispositivos portátiles.Nestes sistemas, os picos de latencia e as escrituras lentas e sostidas poden afectar fortemente a capacidade de resposta do dispositivo, especialmente durante a gravación en ráfaga da cámara, as actualizacións do sistema operativo, a sincronización en segundo plano, a instalación do xogo e o parche.Debido a isto, os controladores adoitan centrarse nun manexo máis suave da carga de traballo durante o funcionamento normal.

Sistemas de automoción imponer demandas moito máis estritas de fiabilidade, retención a longo prazo e estabilidade da temperatura.Os dispositivos NAND dos vehículos poden funcionar durante moitos anos en condicións térmicas elevadas mentres manexan datos de infoentretemento, almacenamento de navegación, plataformas telemáticas, controladores de dominio, actualizacións de firmware, rexistro continuo e tarefas de almacenamento relacionadas co ADAS.Para soportar estas condicións, os deseños de almacenamento de automóbiles adoitan empregar un orzamento de escritura conservador, probas de cualificación exhaustivas, illamento de particións para datos de alta rotación e validación de fiabilidade de ciclo de vida longo.

Sistemas industriais e de infraestruturas moitas veces priorizan o comportamento previsible a longo prazo sobre a densidade máxima.A NAND utilízase en PLC, controladores industriais, sistemas de medición, terminais POS, plataformas robóticas e infraestruturas de control de iluminación.Dado que moitas implantacións son difíciles ou custosas de manter, estes sistemas adoitan depender dun seguimento explícito da saúde, políticas simplificadas de xestión de flash, redución do comportamento de escritura aleatoria e unha planificación conservadora de resistencia para mellorar a retención e o comportamento de fallo gracioso.

Equipos de comunicacións usa NAND para almacenamento de firmware, rexistro, almacenamento en búfer e xestión de configuración en módems, sistemas de telecomunicacións, equipos de rede, módulos M2M e dispositivos VoIP.As actualizacións frecuentes e o rexistro continuo poden crear rexións de desgaste concentrada se o manexo dos datos non se xestiona con coidado.As plataformas de comunicacións fiables adoitan tratar a xestión do firmware como un proceso de ciclo de vida controlado, utilizando procedementos de posta en escena, validación, xestión de compromisos e recuperación segura para reducir a tensión de sobrescritura repetida e mellorar a recuperación durante actualizacións interrompidas ou eventos de enerxía inesperados.

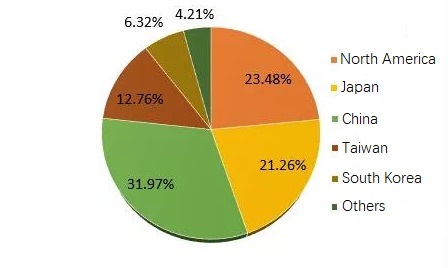

Escala da produción, tendencias de custos e crecemento do mercado

Mesmo durante períodos de inestabilidade de prezos ou desaceleración temporal do mercado, o volume de envíos NAND a longo prazo segue crecendo porque a xeración global de datos e a demanda de almacenamento local seguen aumentando en case todas as industrias importantes.

O crecemento é impulsado por dúas grandes tendencias que se producen simultáneamente:

• As aplicacións almacenan continuamente máis datos localmente

• Os fabricantes melloran continuamente os bits por oblea mediante o escalado

O crecemento da demanda adoita estar ligado a:

• Medios de maior resolución

• Plataformas de software máis grandes

• Caché local expandido

• Crecemento do almacenamento do dispositivo Edge

• Ampliación de datos relacionados coa IA

As melloras na escala da oferta son xeralmente impulsadas por:

• Recontos de capas NAND 3D máis elevados

• Mellora dos rendementos de fabricación

• Mellor control do proceso

• Tecnoloxías de células máis densas

En moitos mercados, o consumo total de almacenamento segue aumentando aínda que o volume de envío de dispositivos flutúe porque a capacidade de almacenamento por dispositivo segue aumentando co paso do tempo.

A medida que as tecnoloxías NAND se fan máis densas, a fiabilidade a longo prazo depende cada vez máis da optimización coordinada entre:

• Arquitectura NAND

• Algoritmos de controlador

• Capacidade ECC

• Comportamento da carga de traballo

• Xestión de escritura de software

Os sistemas que xestionan activamente os patróns de escritura, supervisan as condicións de saúde e planifican o comportamento do envellecemento xeralmente manteñen un rendemento estable durante toda a vida, mesmo cando se utilizan tecnoloxías NAND de alta densidade.Os sistemas que ignoran a disciplina da carga de traballo adoitan experimentar variabilidade independentemente do grao NAND anunciado ou das especificacións teóricas de resistencia.

Conclusión

NAND Flash evolucionou nunha das tecnoloxías de almacenamento máis importantes da electrónica moderna porque combina alta capacidade, fabricación escalable e custo competitivo por bit.Non obstante, o comportamento NAND fiable depende de comprender as súas limitacións físicas e de deseñar sistemas que funcionen coa súa programación de páxinas, o comportamento de borrado de bloques, a acumulación de desgaste e as limitacións das marxes de tensión en lugar de contralas.A medida que a densidade de almacenamento aumenta a través do TLC, QLC e o apilamiento avanzado de NAND 3D, o papel dos controladores, ECC, nivelación de desgaste, recollida de lixo, xestión adaptativa de lecturas e configuración da carga de traballo faise aínda máis crítico para manter un funcionamento estable a longo prazo.A resistencia e o rendemento no mundo real non están determinados só polas células de memoria, senón pola interacción entre a arquitectura NAND, a estratexia do controlador, o comportamento do firmware, a xestión do espazo libre e os patróns de carga de traballo das aplicacións.Os sistemas que teñen en conta estes factores no inicio do proceso de deseño adoitan conseguir unha fiabilidade máis previsible, un rendemento máis suave e unha vida operativa máis longa en ambientes de almacenamento de consumo, industriais, automóbiles e a gran escala.

Preguntas frecuentes [FAQ]

1. Por que se considera flash NAND un medio de almacenamento xestionado en lugar de unha simple memoria?

O flash NAND non admite naturalmente a sobrescritura directa a nivel de bytes como a RAM tradicional.Funciona mediante a programación a nivel de páxina e o borrado a nivel de bloque, o que significa que as actualizacións de datos adoitan requirir reasignación, recollida de lixo e xestión en segundo plano antes de que poidan producirse novas escrituras.Debido a este comportamento, os controladores e o firmware vólvense esenciais para a nivelación do desgaste, o mal manexo dos bloques, a corrección de ECC e o mapeo lóxico-físico.Nos sistemas reais, o controlador determina en gran medida se a NAND se comporta suavemente ou se volve inestable baixo cargas de traballo sostidas.

2. Por que os sistemas flash NAND loitan con pequenas escrituras aleatorias en comparación coas cargas de traballo secuenciais?

A arquitectura NAND está optimizada para grandes transferencias secuenciais en lugar de actualizacións dispersas no lugar.Dado que as páxinas existentes non se poden sobrescribir simplemente, as escrituras aleatorias desencadean un comportamento de copia na escritura, actualizacións de metadatos e actividade de recollida de lixo.Estas operacións aumentan a amplificación da escritura, reducen a resistencia e crean picos de latencia.As escrituras secuenciais alíñanse de forma máis natural coas estruturas de bloques e páxinas NAND, o que permite aos controladores manter un rendemento máis estable e unha menor sobrecarga de fondo.

3. Como inflúe a capa de tradución Flash (FTL) na fiabilidade e no rendemento do SSD?

A capa de tradución Flash actúa como unha capa de virtualización entre o sistema host e as células físicas NAND.En lugar de sobrescribir as páxinas existentes, o FTL redirixe as actualizacións a páxinas novas mentres marca as antigas como obsoletas.Isto permite a operación de copia en escritura, recollida de lixo, nivelación de desgaste e continuidade de enderezos lóxicos.Na práctica, a estabilidade do SSD depende en gran medida da intelixencia que o FTL manexa a coherencia dos metadatos, a xestión do espazo libre e a recuperación despois dunha perda de enerxía inesperada.

4. Por que aumentar os bits por cela reduce as marxes de fiabilidade e resistencia da NAND?

A medida que a NAND pasa de SLC a MLC, TLC e QLC, cada cela debe representar máis estados de tensión límite.Isto reduce a marxe de tensión que separa os estados adxacentes, facendo que a célula sexa máis sensible ao ruído, á fuga de carga, á deriva da temperatura, á perturbación da lectura e á interferencia da célula veciña.Polo tanto, a NAND de maior densidade require un ECC máis forte, limiares de lectura adaptativos, políticas de actualización e algoritmos de controlador máis sofisticados para manter un funcionamento fiable ao longo do tempo.

5. Por que os SSD TLC e QLC adoitan mostrar un rendemento de ráfaga rápido pero escrituras sostidas máis lentas?

Moitas unidades TLC e QLC usan caché pseudo-SLC para almacenar temporalmente os datos entrantes en estados de marxe de voltaxe máis amplos.Durante ráfagas curtas, esta caché ofrece unha alta velocidade de escritura aparente.Non obstante, unha vez que se enche a caché, o controlador debe dobrar os datos en estados TLC ou QLC máis densos en segundo plano.Por iso, as cargas de traballo de escritura sostidas poden expoñer velocidades de programación nativas máis lentas, aumento da presión de recollida de lixo e redución da coherencia do rendemento.

6. Que fai que a protección contra perdas de enerxía sexa tan crítica nos sistemas de almacenamento baseados en NAND?

Dado que as actualizacións NAND dependen en gran medida das táboas de mapeo e das escrituras por etapas, a perda de enerxía repentina pode interromper as actualizacións de metadatos ou deixar páxinas parcialmente programadas.Sen mecanismos de protección, isto pode corromper as asignacións lóxicas ou crear estados de almacenamento inconsistentes que son difíciles de recuperar.Os deseños de gama alta adoitan empregar diario, compromisos de metadatos atómicos, estratexias de almacenamento en búfer e capacitores de retención de enerxía para preservar a integridade do mapeo durante paradas inesperadas.

7. Por que a industria pasou das arquitecturas NAND planas ás NAND 3D?

A NAND planar atopou límites de escala xa que a redución do tamaño das células aumentaba os problemas de fugas, interferencias e variabilidade.3D NAND resolveu estes problemas apilando celas verticalmente en lugar de depender enteiramente de xeometrías laterais máis pequenas.Isto permitiu aos fabricantes aumentar a densidade a través de capas adicionais ao tempo que reduciu a dependencia do escalado de litografía extremadamente agresivo.A transición mellorou a escala do custo por bit e restaurou algunha marxe eléctrica que se volveu difícil de manter en NAND planar de gran escala.

8. Como mellora o flash de trampa de carga (CTF) a escalabilidade na NAND 3D moderna?

A diferenza das NAND de porta flotante tradicional, as tendas de flash de trampa de carga cargan dentro de capas de trampa illantes en lugar de portas flotantes condutoras.Esta estrutura tolera mellor parte da variabilidade introducida por pilas 3D moi altas, incluíndo a variación do grosor da película, as inconsistencias de gravado e a deriva do proceso de capa a capa.En NAND de alto número de capas, CTF adoita ofrecer un comportamento de integración máis manexable e unha escalabilidade mellorada para os procesos de fabricación modernos.

9. Por que o espazo libre afecta moito o rendemento e a resistencia da SSD NAND?

Os controladores confían en páxinas gratuítas dispoñibles e bloques de reposto para realizar a recollida de lixo de forma eficiente.Cando unha unidade se achega á súa capacidade máxima, o controlador ten menos espazo para reubicar os datos válidos, o que aumenta a amplificación da escritura e a actividade de limpeza en segundo plano.Isto a miúdo provoca picos de latencia imprevisibles, un rendemento sostido máis baixo e un desgaste acelerado.Manter a área de reposto e evitar un funcionamento case completo constante mellora xeralmente tanto a capacidade de resposta como a resistencia a longo prazo.

10. Por que moitos sistemas integrados combinan flash NOR para almacenamento de arranque e flash NAND para almacenamento masivo?

NOR flash ofrece lecturas aleatorias rápidas e capacidade de execución in situ (XIP), o que o fai ideal para cargadores de arranque e pequenas imaxes de firmware que requiren un comportamento de inicio determinista.Pola súa banda, o flash NAND proporciona unha densidade moito maior e un menor custo por bit para almacenar grandes conxuntos de datos, rexistros, medios e datos de aplicacións.A división das responsabilidades entre NOR e NAND permite que os sistemas equilibren un rendemento de arranque fiable cun almacenamento eficiente de alta capacidade.
