Que é un amplificador de potencia? Princípios de funcionamento, clases e rendimento

Os amplificadores de potencia aumentan a potencia de pequenos sinais de entrada para que poidan impulsar cargas como altofalantes, antenas e sistemas electrónicos de alta potencia. O seu rendemento depende de factores como o polarizado, a retroalimentación, o control térmico, a eficiencia, a estabilidade e a entrega de potencia. Este artigo explica como funcionan os amplificadores de potencia, a operación das diferentes clases de amplificadores e os desafíos prácticos de deseño que se presentan ao lograr unha amplificación estable, fiable e eficiente.

Catálogo

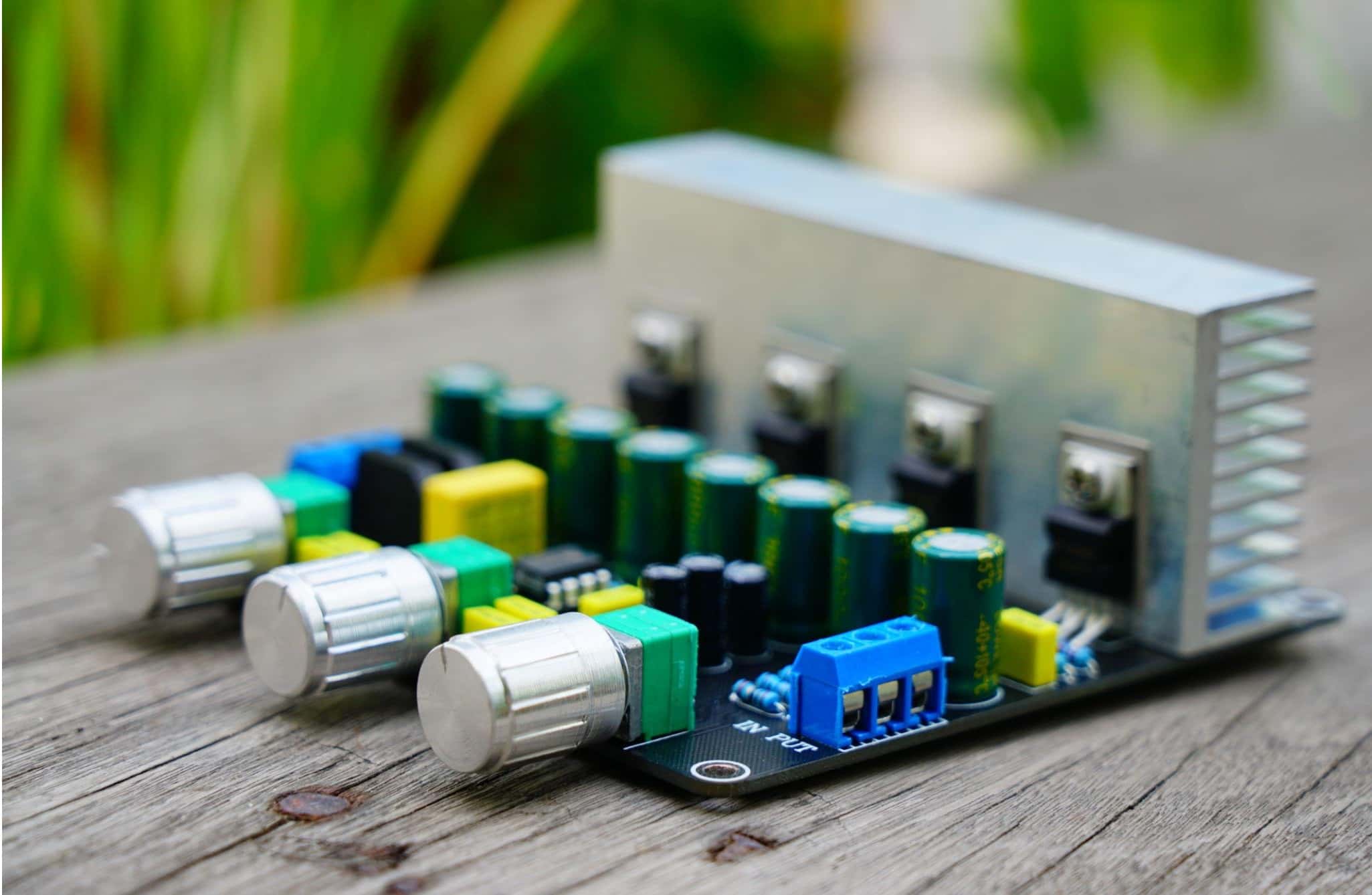

Como funciona un amplificador de potencia

Un amplificador de potencia toma un sinal de entrada pequeno e denso en información e produce un sinal de saída maior que pode entregar potencia útil a unha carga. Un punto común de confusión aparece cando o sinal de entrada non suministra enerxía significativa, pero a saída leva moita máis potencia. A explicación faise clara tras separar os roles da fonte de sinal e a fonte de enerxía externa.

Que realmente escala

O dispositivo activo funciona como un elemento de condución controlable, de modo que a enerxía de saída do amplificador se extrae das liñas de subministración de CC en lugar de ser fabricada polo sinal de entrada. A forma de onda de entrada decide principalmente cando e cunha que forza o dispositivo conduce, o que a súa vez controla cantidade de enerxía de subministración que chega á carga.

Un modelo mental práctico que tende a permanecer útil baixo presión de depuración é este: a entrada é un sinal de mando, e a fonte de alimentación é o depósito que subministra a enerxía de saída. Cando aparecen problemas a altos niveis de saída, a causa a miúdo está relacionada coa fonte de alimentación, a conexión a terra ou os camiños de corrente en vez de coa propia fonte de sinal pequeno.

Nos estadios de saída de BJT, o impulso base-emisor influéncia a corrente do colector. É fácil adxectar á idea de que a ganancia do transistor (β) levará o deseño, e esa crenza pode sentirse reconfortante durante os cálculos iniciais. Na práctica, os deseños que se manteñen estables a través da temperatura, da dispersión de unidade a unidade e do envelhecimento, normalmente ábrense de tal forma que a ganancia global e a linealidade provén da arquitectura circundante e da retroalimentación, non de confiar en que β permaneza cortés.

Nos estadios de MOSFET e GaN, a tensión de porta axusta principalmente a condutividade do canal. Despois de que o polarizado se estableza de forma adecuada, a corrente de drenaxe convértese nunha replica moldeada da entrada. A porta parece fácil en estado estacionario porque extrae moi pouca corrente de CC, pero aínda así esixe respecto na operación dinámica: as capacitancias e o movemento de carga poden facer que o controlador traballe máis do que se esperaba, especialmente a alta frecuencia ou cando os bordes de conmutación son agresivos.

Dispositivos activos comúns utilizados en estadios de potencia:

• BJT

• MOSFET

• GaN HEMT.

Polarizado: Seleccionar unha rexión de operación que permaneza predecible

O polarizado establece un punto de operación en quiescencia para que o dispositivo permaneza na rexión pretendida a través da variación do sinal. A parte incómoda, familiar para calquera que ter visto a deriva do polarizado durante unha longa sesión de banco, é que o polarizado correcto ao activar pode non ser o polarizado correcto despois do empapado térmico.

Nas clases lineais, o punto de polarizado elíxese para que o dispositivo permaneza na súa rexión lineal ou quasi-lineal durante a maior parte da forma de onda. Este intercambio é directamente visible tanto nas medicións de FFT como na temperatura do disipador de calor.

As etapas push-pull expóns a tensión máis común na rexión de cruce:

• Se o polarizado se establece baixo, a distorsión de cruce convértese en medible e, en aplicacións de audio, a miúdo irritante subxectivamente a baixos niveis.

• Se o polarizado se establece alto, a disipación en idle aumenta e o marxe térmico reduce de formas que poden facer que a fiabilidade a longo prazo se sinta menos certa.

Moitas construcións prácticas acaban sendo axustadas a través da iteración: establecer a polarización, medir a distorsión a baixo nivel, quentar a unidade e logo medir de novo. O comportamento frío e caloroso pode diferir o suficientemente como para que pareza que estás validando dous amplificadores diferentes, a pesar de que o esquema nunca mudou.

Opcións de clase linear:

• Clase A

• Clase AB

• Clase B.

Na Clase D, os dispositivos de saída pasan a maior parte do seu tempo actuando como interruptores en vez de operar como elementos de conduction lineal. A entrada transpórtase a un patrón de pulso (xeralmente PWM ou un método de modulación relacionado), a etapa de alimentación conmutan a subministración cara a unha rede de saída, e un filtro LC reconstrúe a forma de onda de banda base na carga.

O traballo de deseño aquí a miúdo leva un tipo de ansiedade moi específico: empurrar a eficiencia e empurrar a robustez non sempre parece estar alineado. Unha maior eficiencia pode aumentar a sensibilidade a parasitas, erros de tempo morta e artefactos de borde de conmutación. No hardware real, un cambio de deseño aparentemente menor, movendo un bucle de alto corrente por uns poucos centímetros, pode cambiar un deseño dun espectro limpo a EMI persistente que se nega a desaparecer até que a ruta de corrente se apriete.

Elementos Comúns de Modulación / Reconstrución:

• PWM

• Filtro de saída LC.

Linealidade e Estabilidade

Un amplificador de potencia inclúe moito máis que un transistor de saída e un resistor. O circuito circundante controla a transferencia de sinais, reduce a distorsión e mantén a estabilidade en condicións de carga difíciles. A operación estable con altavoces reactivos, mala conexión a terra e condicións de cable difíciles depende dun coidado deseño do circuito.

O feedback negativo aplícase comúnmente para establecer un aumento de lazo pechado repetible e reducir a nonlinearidade. Unha mentalidade produtiva é permitir que o comportamento de lazo aberto sexa imperfecto, ás veces incluso desordenado, sempre que sexa predecible e suficientemente estable para que o feedback poida corrixir dentro do ancho de banda que che preocupa.

O feedback vén con obrigas. Se o desfasamento se acumula e os márxes non son saudables, o amplificador pode resonar ou oscilar, especialmente con cargas reactivas ou cables longos. Este é un deses modos de falla que pode sentirse ofensivo persoalmente cando aparece só despois da montaxe, porque o esquema pode ter parecido perfecto mentres que a implementación física cambiou silenciosamente a dinámica do lazo.

Os resistores de emisor (BJTs) ou os resistores de fonte (MOSFETs) engaden feedback local que lineariza o comportamento do dispositivo e mellora a compartición de corrente entre os dispositivos de saída en paralelo. Os métodos de degeneración son a miúdo preferidos porque axudan a previr o desbalanzo de corrente causado por variacións de temperatura entre dispositivos emparellados.

Esta técnica tamén mellora a consistencia entre unidades, o que importa cando o obxectivo é un produto que se comporta do mesmo xeito na mañá do luns e despois dun ano no campo.

Componentes de Degeneración por Tipo de Dispositivo:

• Resistores de emisor (BJT)

• Resistores de fonte (MOSFET).

A compensación utilízase para moldear o ancho de banda e controlar o comportamento a alta frecuencia, particularmente onde os parasitas poden dominar. As etapas de saída están expostas porque a carga rara vez é puramente resistiva en instalacións reais.

O ambiente de carga introduce elementos que poden desestabilizar un deseño que doutra forma se comportaría ben:

• Os altavoces poden ser inductivos e resoantes.

• Os cables engaden capacitancia e inductancia distribuidas.

• Os conectores e o cableado introducen pequenas pero significativas discontinuidades de impedancia.

Una lección recurrente das transicións de banco a campo é que estar estable cun resistor de 8 ohmios non garante estar estable nun sistema vivo. As comprobacións de estabilidade xeralmente van mellor cando se validan contra cargas de peores casos, capacitivas, inductivas e combinacións, en lugar de só a carga limpa do laboratorio.

Elemento Común de Compensación e Amortiguación:

• Capacitores de Miller

• Redes de avance/retraso

• Redes de Zobel

• Inductores de saída

• Resistores de parada de porta/base.

Acoplamento de Saída e Xestión de CC: Manter a CC lonxe da Carga

Debido a que moitas etapas de saída están nun punto de operación de CC interno, o deseño debe asegurar que a carga non estea exposta a CC daniña. As persoas tendem a sentir fortemente sobre este tema por unha razón simple: cando ocurren fallos de CC, a menudo son caros, ruidosos e rápidos.

Amplificadores de subministración única poden usar un capacitor de acoplamento de saída para bloquear a CC. Os transformadores poden proporcionar illamento e transformación de impedancia, pero son menos comúns na audio consumidor moderna debido ao tamaño, custo, restricciones de ancho de banda e mecanismos de distorsión adicionais.

Opcións de Acoplamento / Illamento:

• Capacitor de acoplamento de saída

• Transformador.

Un enfoque amplamente utilizado é o suministro de railes divididos (por exemplo, ±V rails) para que a saída poida estar cerca de 0 V e estar acoplada en DC á carga. Isto xeralmente mellora o comportamento a baixa frecuencia e reduce a dependencia de grandes electrolíticos, pero desvia a atención cara ao control de offset e á deriva a longo prazo.

Un servomotor DC pode corrixir pequenos offsets usando un camiño de retroalimentación correctiva lento que evita perturbar a banda de audio. A electrónica de protección observa as condicións que tende a arruinar os altavoces e as etapas de saída na práctica: offset de saída, sobrecorrente e aumento da temperatura. Cando se detecta unha falla, pode desconectar a carga utilizando un relé ou un interruptor electrónico.

O que fai que esta área sexa emocionalmente frustrante no laboratorio é que o mal comportamento pode ser lento e atrasado. Pequenos offsets que parecen inofensivos durante a configuración inicial poden xirarse tras un soaked térmico ou despois dun transitorio de suministro. Os deseños que sobreviven ao uso real normalmente anticipan estes modos de falla incómodos e de baixo drama en vez de supor que o sistema sempre permanecerá nun estado ideal de equilibrio.

Condicións Comumente Monitorizadas por Circuítos de Protección:

• Offset DC de saída

• Sobrecorrente

• Sobretensión.

Un xeito fiable de entender un amplificador de potencia é tratalo como un sistema cuxa conducta está fortemente modelada polo suministro de potencia, deseño térmico, disposición do PCB, estratexia de protección e bucles de control. A elección do dispositivo (BJT vs MOSFET vs GaN) cambia as restricións e abre diferentes oportunidades, pero a actuación do día a día está frecuentemente dominada pola estratexia de polarización, estabilidade do bucle e como o deseño responde a cargas reais e condicións de operación reais.

En moitos deseños fiables, a actuación depende máis da implementación coidada que dos compoñentes avanzados. Os factores importantes inclúen camiños de retorno de corrente, estrutura de aterramento, colocación de compensación e control de polarización estable a través de cambios de temperatura. Estes detalles axudan a crear amplificadores que permanecen estables, precisos e fiables durante as probas e a operación a longo prazo.

Clases de Amplificadores de Potencia e Princípios de Operación

Os amplificadores de potencia a miúdo se agrupan por clase, unha etiqueta ligada ao ángulo de condución dos dispositivos de saída durante un período de sinal. Esa etiqueta tamén insinúa unha elección de deseño máis profunda: se se espera que os dispositivos de saída se comporten como elementos lineais, como interruptores ou como unha mescla controlada de ambos.

Nos produtos reais, o nome da clase raramente predice o resultado final de escoita ou medición por si só. O resultado tende a estar modelado por como se comporta o deseño cando as condicións deixan de ser de libro de texto, como cando a temperatura sobe, a carga se volve reactiva ou as tolerancias de fabricación se acumulan. Moitos problemas de deseño difíciles proviñan de deriva lenta, condicións de caso extremo e transiciones de estado onde debe manterse un comportamento estable do circuíto.

Un xeito práctico de enmarcar as clases de amplificadores é volver a dúas preguntas:

• Onde acaba disipándose a enerxía a través das condicións de operación?

• Que mantén o comportamento da distorsión consistente á medida que a temperatura e a carga cambian?

Clase A

A clase A mantén o dispositivo de saída conducindo durante todo o ciclo. Como o dispositivo non se apaga, non hai un intervalo de transición entre dispositivos, o que normalmente significa que non hai artefacto de cruce clásico que xestionar. Cando o circuíto está polarizado de forma conservadora, a linealidade de sinal pequeno pode sentir que se comporta ben, e o espectro de distorsión normalmente permanece suave en lugar de abrupto.

O intercambio aparece inmediatamente na disipación de potencia. A clase A consume corrente substancial incluso en repouso, e esa corrente convértese en calor, independentemente de se se está a reproducir audio ou non. En moitos montaxes reais, o esquema deixa de ser o factor limitante moito antes de que o deseño térmico o faga. É común sentirse seguro despois dunha simulación, para despois quedar humildes cun chasis que funciona máis quente do esperado tras unha hora na bancada.

O comportamento térmico acaba definíndose por múltiples detalles físicos que interactúan de maneiras que son fáciles de subestimar:

• Dimensionamento do disipador e masa térmica

• Resistencia térmica de xunción a caixa e de caixa a disipador

• Selección de material de interface e consistencia da presión de montaxe

• Camiños de fluxo de aire, ventilación do envelopamento e supoñencias de temperatura ambiente

As persoas que depuraron amplificadores de clase A a miúdo recordan os pequenos cambios físicos que non eran pequenos na práctica. Por exemplo, recolocar un dispositivo de detección de polarización ou alterar o seu acoplamento térmico pode cambiar os puntos de operación o suficiente para modificar a distorsión e a estabilidade de sesión longa. Os deseños de clase A teñen tendencia a ir máis suavemente cando se tratan como sistemas térmicos cun circuíto de audio dentro deles, non ao revés.

Clase B

A clase B utiliza normalmente un arranxo push-pull no que cada dispositivo conduce durante aproximadamente a metade da onda.

A dificultade concéntrase na rexión de cruce por cero. Os BJTs reais e os MOSFETs non comezan a conducir en un limiar idealizado; necesitan unha tensión/corrente finita e transiciónanse gradualmente. Este comportamento pode crear un notch ou descontinuidad durante o cambio entre dispositivos, que é a razón pola que a operación de clase B pura rara vez se usa en sistemas de audio de alta fidelidade.

Na bancada, a clase B pode parecer razoablemente limpa a niveis de saída máis altos, para despois volverse decepcionantemente obvia a baixas saídas onde a rexión de cruce ocupa unha maior fracción da onda. As cargas complican isto: os altavoces non presentan un resistor ordenado, e a magnitude da súa impedancia e o ángulo de fase varían coa frecuencia. En termos prácticos, a clase B pode ser atractiva pola súa eficiencia, pero tende a esixir un nivel de disciplina no cruce por cero que os dispositivos reais e os altavoces reais non proporcionan de maneira natural.

Clase AB

A clase AB pode ser vista como clase B cun sesgo en idle introducido deliberadamente para que ambos os dispositivos conduzcan levemente arredor do cruce por cero. Ese solapamento reduce a distorsión de cruce manteniendo a eficiencia moito máis cerca da clase B que da clase A. Para moitos produtos de audio, a clase AB acaba sendo a "base" familiar porque escala ben e se axusta a unha ampla gama de prezos e potencia.

O que separa un deseño de clase AB cómodo dun temperamental é normalmente o control do sesgo na presencia de calor. O sesgo está a miúdo determinado cun multiplicador Vbe ou un servo de sesgo, e o mecanismo de sesgo ten que seguir a temperatura con suficiente fidelidade para evitar o descontrol cando o dissipador se quenta. A parte incómoda é que "seguir a temperatura" non é só unha declaración eléctrica, senón que tamén se trata de colocación mecánica e acoplamiento térmico.

Os detalles de implementación que aparecen repetidamente en construcións reais inclúen:

• Colocación do sensor de sesgo en relación cos dispositivos máis quentes

• Calidade e repetibilidade do contacto térmico co dissipador/dispositivo

• Sensibilidade á variación do ensamblado

• Deriva ao quentar e comportamento da temperatura do recinto en estado estable

Un patrón comúns no campo é que un amplificador mide notablemente limpo cando está frío, para posteriormente derivar a unha distorsión máis alta, ou incluso a unha estabilidade marginal, despois de que o recinto alcanza o equilibrio térmico. Os deseños de clase AB que envellecen ben tendem a tratar o sesgo como un problema de control dinámico que debe permanecer constante ao longo do tempo, variación de unidade a unidade e ventilación realista. A baixa distorsión rara vez é un único punto óptimo; é máis ben como unha rexión estable que o deseño ten que manter intacta á medida que o ambiente cambia.

Clase C

A clase C conduce durante menos de 180° do ciclo. A onda de corrente bruta do dispositivo está intencionadamente lonxe de ser senoidal, o que a converte nunha mala combinación para a fidelidade de audio. Nos sistemas de RF, esa distorsión non é a saída final; é un estado intermedio que se modela pola rede de carga.

Unha rede LC sintonizada na saída selecciona a frecuencia fundamental desexada e suprime os harmónicos, permitindo que a tensión entregada á frecuencia de operación parezca próxima a ser senoidal. O énfase do deseño moveuse dos planos de amplitude de banda ancha cara á transmisión de potencia de banda estreita e modelado espectral.

O traballo orientado a RF da clase C tende a revolve arredor dunha serie específica de mandos:

• Deseño de rede resonante e comportamento de sintonización

• Igualación de impedancia e ratios de transformación

• Selección do factor Q, compensación de ancho de banda e xestión de perdas

• Estrés do dispositivo á medida que a rede desintoniza ou a carga cambia

Na práctica, o amplificador e a rede de saída operan como un só sistema conectado. Pequenas variacións de sintonización ou carga poden afectar rapidamente á eficiencia, potencia de saída e estrés do transistor. Polo tanto, o rendemento do amplificador depende fortemente da rede de igualación conectada a el.

Clase D

A clase D opera os dispositivos de saída como interruptores en lugar de como elementos lineais. O audio está codificado a través de PWM ou un método de modulación similar e logo é reconstruído por un filtro pasa-baixas LC. Dado que os dispositivos pasan a maior parte do seu tempo totalmente encendidos ou totalmente apagados, a disgregación é moito menor, e os deseños modernos alcanzan a miúdo unha eficiencia moi alta.

O verdadeiro traballo na clase D é xestionar os artefactos de conmutación para que non se converta en distorsión audible, emisións radiadas ou fallos intermitentes. Os grandes aumentos de eficiencia lográronse en estes deseños, pero os efectos ocultos dos parasíticos e do deseño físico tamén poden crear problemas de deseño difíciles.

As técnicas que se utilizan frecuentemente para manter o comportamento controlado inclúen:

• Realimentación de alto ganho de lazo

• Control do tempo morto para reducir a distorsión e evitar a vía de disparo

• Dispositivos de conmutación rápida para reducir a perda de transición

As eleccións tecnolóxicas do dispositivo poden cambiar o espazo de compensación. Os dispositivos GaN, por exemplo, poden reducir as perdas de conmutación e mellorar o comportamento en alta frecuencia, pero tamén castigan un deseño descuidado porque os parasitos convírtense en máis dominantes á medida que aumentan as taxas de cambio.

Moitos fallos da Clase D remóntanse a temas de implementación física que semellan banais ata que non o son:

• Xeometría de retorno a terra e contención do circuíto de corrente

• Área do circuíto de control da porta e rutas de acoplamento

• Selección de snubber e estratexia de amortecemento

• Contención EMI mediante colocación, blindaxe e filtrado

O rendemento da Clase D é en gran medida unha historia de control do comportamento RF non desexado mantendo a linealidade previsible na banda de audio. Cando funciona ben, pode soar sen esforzo; cando funciona mal, pode ser teimoso de xeitos difíciles de depurar con ferramentas exclusivamente audio.

Clase T

A Clase T comprendeuse máis útilmente como unha estratexia de control superposta a unha etapa de saída conmutada que como unha física fundamentalmente diferente da etapa de potencia. O énfase está no temporizado adaptativo e enfoques tipo espectro expandido que redistribúen a enerxía de conmutación para reducir picos concentrados de EMI. Aínda que o termo ten historia de marca, moitas das ideas subxacentes aparecen amplamente nos deseños modernos de audio conmutado de baixo ruído.

No desenvolvemento real de produtos, estas estratexias de control convértense especialmente relevantes cando o amplificador debe pasar probas de emisións mentres permanece silencioso con altofalantes de alta sensibilidade ou dentro de caixas compactas. O rendemento limpo do audio e a conformidade EMI adoitan depender dos mesmos factores, incluíndo comportamento de conmutación previsible, bucles de control estables e filtrado consistente entre unidades de produción.

As preocupacións de deseño que adoitan tratarse como un obxectivo combinado en implementacións robustas inclúen:

• Estratexia de modulación e distribución espectral

• Deseño de retroalimentación e estabilidade do bucle fronte a variacións de carga/filtrado

• Escolas de filtrado de saída e sensibilidade ás tolerancias

• Planificación de compatibilidade electromagnética desde as primeiras decisións de deseño

Cando os enfoques ao estilo Clase T se executan ben, o beneficio é menos sobre categorías de marketing e máis sobre unha sinatura de conmutación máis tranquila, máis repetible que se mantén ben educada entre altofalantes, caixas e configuracións de proba regulamentarias.

Elementos Básicos dun Amplificador de Potencia

Un amplificador de potencia que sobrevive fóra dun libro de texto case nunca é un só circuíto que o fai todo. Comporta máis como unha cadea coordinada de etapas, e cada etapa cobre silenciosamente unha limitación que aparece máis cedo ou máis tarde no uso real: a entrada colle ruído e zumbido, as etapas medias perden varrido de tensión, a etapa de saída enfronta forte estrés de corrente, o calor cambia lentamente os puntos de funcionamento, e a carga pode non semellar un resistor limpo. Os deseños que merecen confianza a longo prazo adoitan tratar estes bloques como un sistema único, porque as sorpresas veñen das interaccións, márgenes de estabilidade, decisións de masa, deriva térmica e dinámicas de alimentación, máis que da cifra destacada de ganancia.

Etapa de Entrada / Preamplificador

A etapa de entrada establece o tono para todo o que veña abaixo. Molda como a fonte ve o amplificador, establece comportamento de referencia e establece expectativas para o ruído moito antes de que haxa potencia de sinal grande. O comportamento de entrada consistente entre diferentes cables, fontes de sinal e condicións de instalación adoita preferirse porque axuda a reducir o zumbido intermitente e o ruído non desexado.

Alta impedancia de entrada e compatibilidade da fonte

A alta impedancia de entrada reduce a carga na fonte e axuda a evitar cambios na resposta en frecuencia causados pola impedancia da fonte que interacciona coa capacitancia de entrada. As dores de cabeza prácticas adoitan aparecer con interconexións longas, controis de volume pasivos ou fontes de impedancia inusual alta; nestes casos, un búfer de entrada ben comportado evita que o rendemento se converta nun experimento coa lonxitude do cable. Cando a entrada é tolerante, a resolución de problemas é máis tranquila: menos momentos de "só pasa con este cable" e menos sorpresas cando un sistema se traslada do banco ao bastidor.

Estrutura de ganancia/volume e xestión de marxe

Unha estrutura de ganancia equilibrada evita que as etapas iniciais recorten sinal pero aínda permite saída completa a niveis normais de entrada. A ganancia excesiva pode aumentar o ruído e facer que axustar o volume sexa demasiado sensible, mentres que a ganancia insuficiente pode sobrecargar o equipo a monte e producir un son áspero. Moitos deseños colocan os niveis normais de escoita preto do medio do rango de control do volume mantendo marxe extra para picos curtos de audio.

Toma de terra, blindaxe e eleccións de dispositivos de baixo ruído

O rendemento no ruído adoita decidirse máis polas vías de corrente e a integridade da referencia que por bloques esquemáticos elaborados. Os conceptos de terra estrela, rutas de retorno curtas e intencionais, conexións de chasis coidadosamente escollidas e un blindaxe disciplinado a miúdo superan os intercambios de compoñentes incrementais. Dispositivos de entrada de baixo ruído poden axudar, pero non cancelan un bucle de terra ou perdoan un nodo de alta impedancia enrutado ao lado de correntes de conmutación. Un patrón observado na resolución de problemas real é que as montaxes silenciosas son aquelas nas que as correntes de retorno foron guiadas intencionadamente desde o principio, e non descubertas despois da primeira queixa de zumbido.

Controlador / Etapa do Amplificador de Tensión (VAS)

Esta etapa é na que se desenvolve a maior parte da ganancia de tensión e os cambios de tensión, e tamén proporciona a corrente dinámica utilizada para cargar e descargar as capacitancias dos dispositivos de saída. Cando un amplificador se sente predecible en diferentes altavoces, longitudes de cable e temperaturas, as eleccións do VAS/controlador son a miúdo parte da razón. Cando aparece un comportamento inestable, esta sección é a miúdo verificada porque pequenos problemas poden afectar a todo o bucle de retroalimentación.

Produción de Cambios de Tensión cun Comportamento Lineal

O VAS necesita oscilar preto dos riles de subministración sen caer en rexións non lineais que fan que o comportamento da retroalimentación sexa máis difícil de prever. Esta etapa adoita ser polarizada para manter constante a transconductancia e a ganancia en diferentes niveis de sinal, porque pequenas non linealidades poden aumentar a distorsión a través do comportamento do bucle de retroalimentación. Na práctica, un VAS que mantén a compostura en grandes oscilacións a miúdo tradúcese en que un amplificador soa menos forzado cando se empuxa, mesmo se os números de banco son xa respectables.

Condución de Cargas Capacitiva dentro do Amplificador

A alta frecuencia, os BJTs ou MOSFETs de saída presentan unha carga fortemente capacitiva. Se o VAS non pode fornecer e absorber corrente de forma rápida, a distorsión transitoria aumenta e os márxenes de estabilidade estreitanse dunha forma que pode aparecer só con bordes rápidos ou condicións reactivas. Esta é a razón pola que moitos deseños robustos operan con máis corrente de espera no VAS/controlador do que un cálculo puramente en papel podería suxerir: tende a producir transicións máis limpas, un comportamento de fase máis predecible e menos drama cando a etapa de saída está traballando duramente.

Compensación e Modelado de Frecuencia

Aquí é onde se modela o comportamento do bucle utilizando eleccións de compensación que cambian a largura de banda para un margen de fase controlado en condicións desfavorables. O obxectivo é normalmente unha largura de banda que se manteña ben comportada, non un número de folla de especificación que luzca impresionante illadamente. A experiencia mostra que un amplificador pode funcionar ben con cargas resistivas pero volverse inestable con longos cables de altavoces ou altavoces reactivos. Probar a compensación con cargas realistas e cableado axuda a evitar problemas de estabilidade na última etapa.

Cascodos e Aislación de Etapa

O cascodo pode reducir os efectos de Miller e manter as tensións dos dispositivos máis constantes, o que a miúdo mellora a linealidade e facilita a xestión do polo dominante. Faise especialmente atractivo con tensiones de riel máis altas, ou cando o deseño debe manter un comportamento consistente a través de substitucións de dispositivos e cambios de temperatura. A miúdo, os cascodos prefírense en deseños de produción porque reducen a variación de transistor a transistor sen requirir axustes de sintonización sensibles.

Etapa de Saída / Etapa de Potencia

A etapa de saída é onde o amplificador se encuentra co mundo desordeado: impedancias complexas de altavoces, caídas bruscas de impedancia a certas frecuencias, cortocircuitos accidentais e transitorios que non piden permiso. As boas etapas de saída adoitan sentirse sen preocupaciones polas cargas reais, e ese comportamento calmo adoita vir dunha xestión de tensións conservadora en lugar de operación heroica cerca dos límites do dispositivo.

Topoloxías para un Entregue de Corrente Alta

As implementacións de saída comúns incluyen seguidores de emisor complementarios (BJTs) e seguidores de fonte (MOSFETs). A elección da topoloxía adoita depender de como o deseño maneja o comportamento da polarización, as tendencias térmicas e a tensión do dispositivo baixo correntes reais, non de cal opción é actualmente da moda. Os puntos de operación estables son a miúdo preferidos porque manteñen un rendemento fiable a través de cambios de temperatura, condicións de ventilación e diferentes cargas de altavoces.

Dispositivos En Paralelo e Compartición de Corrente

Os deseños de alta potencia a miúdo paralelan múltiples dispositivos de saída para repartir a disipación e reducir a tensión por dispositivo. As resistencia de lastre (resistencias de emisor/fonte) fomentan a compartición de corrente e reducen o risco de que un dispositivo monopolice a corrente ao aquecerse. Nas montaxes reais, estas resistencias tamén facilitan anticipar o comportamento de fallos, o que pode separar unha sobrecarga recuperable dunha falla en cascada que elimina múltiples pezas ao mesmo tempo.

Control de Polarización, Distorsión de Cruce e Seguimento Térmico

As etapas de clase AB dependen dunha polarización que se mantén estable o suficiente para manter baixa a distorsión de cruce sen que se sobrecargue. Os circuítos de polarización compensados por temperatura e a colocación física, o acoplamento térmico ao disipador de calor ou aos dispositivos que se están controlando, a miúdo son tan importantes como o esquema en si. Unha queixa frecuente no campo é a deriva da polarización despois da quentada; os deseños que se senten "estabelecidos" ao longo de horas tendan a tratar as rutas térmicas como algo que debe ser unha enxeñaría deliberada, non simplemente suposto.

Protección: Limitación de Corrente, Salvaguardas de SOA e Manexo de Fallos

Curtocircuítos, caídas de baixa impedancia e correntes reactivas poden empuxar os dispositivos fóra da súa área de operación segura (SOA). Os amplificadores prácticos a miúdo engaden limitación de corrente, protección consciente de SOA, e ás veces comportamento de retroceso para manter o estrés contido durante abusos sostidos. As implementacións máis refinadas intentan non interferir durante os picos musicais lexítimos, mentres responden de forma decisiva cando a sobrecarga persiste. Unha realidade que moitos equipos aprenden de forma difícil é que os circuítos de protección que "nunca se activan" nas probas simplemente poden non ter sido exercitados en condicións de falla realistas.

Fonte de Alimentación (Almacenamento de Enerxía, Demanda Máxima e Comportamento do Raíl)

A fonte de alimentación é máis que un proveedor de DC; convértese nunha parte do ambiente da sinal a través da modulación dos rails, correntes de terra e resposta transitoria. Cando un amplificador forte se emparexa cunha fonte que non pode manter a súa compostura, o resultado pode ser un carácter forzado nos picos e mecanismos de distorsión que son difíciles de detectar con probas de estado estable. O comportamento da fonte de alimentación a miúdo é monitorizado tan coidadosamente como o camiño da sinal para manter un rendemento consistente en diferentes condicións de subministración.

Capacidade do Transformador/SMPS e Entrega de Potencia Máxica

Se a fonte é lineal (transformador + rectificador) ou baseada en SMPS, ten que tolerar explosións breves de alta corrente sen caer excesivamente ou activar protección de molestias. Moitos deseños están dimensionados arredor das demandas máximas en lugar das medias, porque a música e o material de programa real raramente se comportan como ondas senus continuas. O traballo de banco e as sesións de escoita a miúdo revelan que a rigidez do raíl durante as transitorias inflúe na facilidade percibida máis do que suxiren as afirmacións nominales de potencia.

Capacitancia de Reserva, Control de Ripple e Retornos de Terra

A capacitancia acumulada reduce o ripple e proporciona enerxía local para os picos, pero a colocación física e o enrutado de retorno moldean como esa enerxía chega de forma limpa. Os pulsos de carga de alta corrente e as correntes de retorno do altavoz non deberían compartir as mesmas rutas de referencia sensibles utilizadas pola etapa de entrada. Moitos problemas de zumbido e ruído poden ser rastrexados ata un deseño que é eléctricamente correcto en forma esquemática, pero descuidado respecto á verdadeira mapa de corrente de retorno, un problema que pode ser extrañamente satisfactoria de solucionar unha vez identificado, e profundamente molesto antes de que se identifique.

Caída do Raíl, Estratexia de Regulación e Consecuencias Térmicas

A caída do raíl afecta a marxe dispoñible e pode cambiar os puntos de polarización, ás veces de forma que cambia o comportamento de distorsión baixo carga. Algúns deseños aceptan unha caída modesta como unha forma de limitación suave, mentres que outros buscan unha regulación máis apertada para dinámicas consistentes. A preferencia práctica é por unha caída que sexa consistente e fácil de anticipar, porque fai que o comportamento térmico e a variación de rendemento sexan máis manejables a través de cambios na tensión da rede e na temperatura ambiental.

Control, Monitoraxe e Características de Fiabilidade a Nivel de Sistema

A medida que aumenta a potencia de saída, os circuítos de protección e soporte tornan-se máis importantes para a fiabilidade do sistema. Estes circuítos axudan a proteger os altavoces, reducir danos nos amplificadores e minimizar problemas de servizo difíciles. As características de protección estables tamén axudan a reducir fallos inesperados durante a operación a longo prazo.

Protección do Altavoz

Os relés de saída ou desconexións de estado sólido reducen a exposición a fallos de CC, transitorios de encendido/apagado e certos modos de falla. As eleccións de temporización, o comportamento de contacto (para relés) e os limiares de detección de falla inflúen en como se percibe a protección no uso real. Moitas fallas en altavoces proceden de eventos anormais, ciclos de alimentación, cableado intermitente ou un só dispositivo que falla abruptamente, polo que un comportamento de desconexión que é rápido e fiable tende a resultar en menos desastres únicos.

Sensores de Temperatura, Ajuste de Polarización e Apagado

Termistores, sensores de temperatura e esquemas de multiplicador de Vbe axudan a rastrexar a temperatura e reducir a probabilidade de fuga térmica. A parada térmica pode previr resultados catastróficos cando o fluxo de aire está bloqueado ou a temperatura ambiente sobe por encima das expectativa. A colocación de sensores importa máis do que as persoas queren inicialmente: medir o nodo térmico incorrecto pode crear unha lectura reconfortante mentres o verdadeiro punto quente segue subindo.

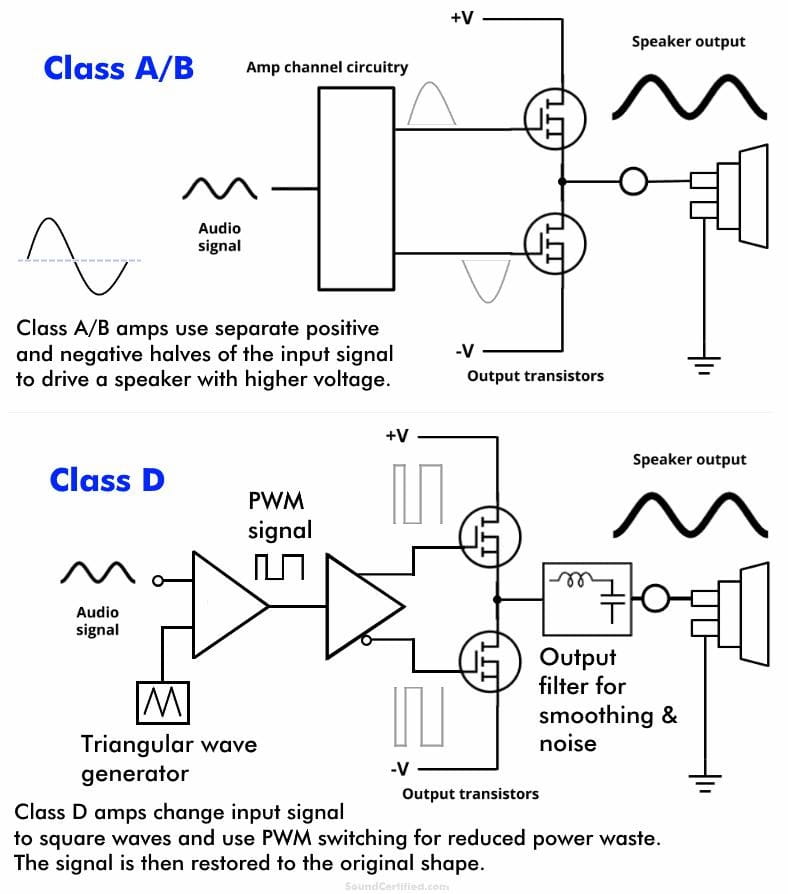

Bloques Específicos de Clase D

Os amplificadores de Clase D introducen un comportamento de conmutación, polo que o deseño comeza a parecerse ao traballo de RF de sinal mixto mesmo cando o obxectivo é o audio. O éxito aquí a miúdo provén de ser realista sobre o comportamento electromagnético desde o principio, en lugar de esperar que se poida resolver despois da primeira proba de EMI.

Interacción entre o filtro LC de saída e a carga

O filtro LC de saída reconstrúe o audio a partir da forma de onda PWM e ten que permanecer estable a través da variación da impedancia do altavoz. As tolerancias dos compoñentes, as características de saturación e a dependencia do nivel de potencia todas aparecen nos límites do rendemento. Un fluxo de traballo pragmático consiste en deseñar en torno a cargas pouco amigables e logo verificar usando cables e altavoces reais, porque a altas frecuencias o filtro e o cableado compórtanse como un sistema acoplado coas súas propias características.

Control de EMI: Disposición, Blindaxe, Taxas de Borda e Cumprimento

O control de EMI está fortemente influenciado pola disciplina da disposición: reducir a área do lazo, xestionar os camiños de alta di/dt e moldear os tempos de subida/caída para que a enerxía de conmutación sexa menos agresiva. A modulación de espectro expandido e os snubbers poden ser ferramentas útiles, pero raramente compensan grandes lazos de conmutación mal restrinxidos. Unha observación recorrente dos equipos que pasan o cumprimento sen problemas é que o roteo se trata como traballo de RF desde a primeira decisión de colocación, en lugar de ser “limpado” ao final.

Unha maneira produtiva de abordar un amplificador de potencia é tratar a estabilidade, o roteo de corrente e o comportamento térmico desde o principio, antes de gastar enerxía persegueindo pequenas reducións de distorsión. Cando eses comportamentos están resoltos, unha maior ganancia de lazo, actualizacións de dispositivos e compensacións refinadas tenden a traducirse en beneficios que permanecen intactos a través de diferentes altavoces e cableado. Sen esa base, mellores pezas poden expoñer novos modos de falla, especialmente con cargas reactivas e cableado real do mundo imperfecto, e ese resultado rara vez é satisfactorio cando chegan os primeiros informes de campo.

Indicadores Clave de Rendemento

Especificacións Técnicas

As especificacións do amplificador fanse máis fáciles de confiar cando están ancoradas a condicións de proba repetibles e aos límites físicos do circuítos. Cando leo unha folla de datos, sinto máis confianza cando a potencia nominal está indicada como potencia RMS continua a unha carga definida, cunhas limitacións de proba que non deixan marxe para a interpretación. Sen esas condicións, a medición pode ser correcta, pero convértese en menos útil para a operación do mundo real.

A reportaxe da potencia RMS tende a ser a máis interpretable cando claramente indica a configuración da medición. Unha avaliación que parece modesta pero mantense estable durante minutos costuma alinearse mellor con como a xente realmente escoita, especialmente cando a habitación está quente, a música é densa e a sesión dura máis que unha rápida demostración. En contraste, a potencia musical ou as clasificacións de estalos curtos poden parecer impresionantes mentres evitan os efectos a longo prazo da caída de tensión da fonte de alimentación e a acumulación de calor dentro do chasis.

Condicións de proba da potencia RMS que fan que a clasificación sexa comparable:

• Impedancia de carga (por exemplo, 8 Ω, 4 Ω)

• Banda de frecuencia (por exemplo, 20 Hz–20 kHz)

• Límite de distorsión na clasificación (por exemplo, 0.1% THD)

• Condición de impulso do canal (por exemplo, ambos os canais impulsados para unidades estereofónicas)

A distorsión harmónica total (THD) é unha ferramenta tosca, pero aínda así proporciona unha verdadeira visión cando se lee no contexto. Unha cifra de THD moi baixa a 1 kHz a miúdo indica unha forte ganancia de lazo e unha linéaridade decente, pero considérase máis revelador ver como se move o THD cando a frecuencia aumenta, cando o nivel de saída se achega á parte superior do rango, e cando a carga se volve menos amigable. Eses cambios son a miúdo onde aparece a personalidade dun amplificador, non como lenguaje de marketing, senón como comportamento de enxeñería que se pode prever.

Causas comúns de aumento de THD en medicións reais:

• Crecemento do THD a frecuencias máis altas que insinúa un ancho de banda limitado en lazo aberto

• Decisións de compensación que intercambian velocidade por estabilidade

• Non-linealidade da etapa de saída á medida que os dispositivos transfiren corrente

• Espectros de distorsión dominados por compoñentes de orde superior, que poden soar máis agudos cando se empuxan

A taxa de cambio establece un teito sobre a rapidez coa que a tensión de saída pode cambiar, e ese teito aparece máis claramente nos transitorios. Cando se esgota a taxa de cambio, o resultado audible non sempre é un suavizado suave; pode crear produtos de intermodulación transitoria que se derraman na banda audible. Esa descompensación, que mide limpa en tonalidades estables pero soa congestionada en pasaxes complexas, tende a frustrar aos escoitadores porque parece inconsistente: o amplificador parece estar ben ata que a música se complica.

Factores de deseño que comúnmente inflúen no espazo de cabeceo da taxa de cambio:

• Capacidade de corrente da etapa de entrada

• Valores dos condensadores de compensación

• Carga capacitiva efectiva do altavoz e cables

Unha forma práctica de pensar sobre isto é mirar como se comporta o amplificador con transitorios agudos e de alto nivel cun altavoz difícil. As unidades cunha capacidade adecuada de cabeza a miúdo manteñen o detalle intacto sen se volver quebradizas, porque non están sendo forzadas a un comportamento de recuperación.

O factor de amortiguación está estreitamente relacionado coa impedancia de saída e convértese en máis importante con cargas de altavoces reactivas e retroEMF do woofer. Baixa impedancia de saída pode mellorar o control do altavoz, pero o factor de amortiguación real nos terminais do altavoz tamén se ve afectado polos cables, conectores e outros factores externos. Así, as altas valoraciones do factor de amortiguación pode que non representen completamente as condicións de funcionamento reais.

Os elementos do sistema que comumente limitan a amortiguación real no controlador:

• Resistencia do cable do altavoz

• Pérdidas de conectores/contacto

• Inductores de cruce e elementos en serie

• Oxidación dos contactos co tempo

Así que en vez de tratar o factor de amortiguación como un número para presumir, lémbrao máis como unha pista de robustez: se o amplificador mantén a articulación do grave e o equilibrio tonal cando o cableado, os conectores e a colocación parecen un sistema doméstico ordinario en lugar de un dispositivo controlado no laboratorio.

A capacidade de impedancia de carga é unha das comprobacións de estrés máis sinceras porque forza a cada subsistema a cooperar á vez. A operación con cargas de 4 Ω e 2 Ω, e con cargas reactivas con ángulos de fase pronunciados, depende de como se xestionan os dispositivos de saída, de como se implementa a limitación de corrente, de como se rastrea o comportamento térmico e de que tan firme permaneza a fonte de alimentación baixo demanda. A principal preocupación non é só se o amplificador funciona, senón se o rendemento estable e lineal segue mantido preto dos límites de operación sen oscilación, recortes ou restrición térmica que afecten a calidade de audio.

Subsystems que normalmente determinan o comportamento de carga difícil:

• Selección de dispositivos de saída e xestión da área de operación segura

• Estratexia de límite de corrente (como se activa e con que abruptamente)

• Rixeza da fonte de alimentación baixo un consumo de corrente sostido

• Seguemento térmico e eficacia do disipador de calor

En uso real, vin un patrón: os deseños con protección agresiva poden parecer impresionantes na primeira impresión, pero logo volvense impredecibles en material dinámico a medida que a protección intervén. Os deseños cun seguimento térmico máis tranquilo e unha xestión de corrente máis suave a miúdo aparecen como menos dramáticos pero máis consistentes, o que tende a coincidir co que os oíntes a longo prazo describen como máis fácil de soportar.

Métricas de Rendemento

As comparacións só se sosteñen cando os estándares de medición son consistentes e cando a métrica realmente se corresponde con resultados auditivos repetibles. Aprendín a ser cauteloso cunhas comparacións de un número; poden ser emocionalmente satisfactorias, limpas, sinxelas e decisivas, ao tempo que seguen sen predecir como se comporta un amplificador en altavoces reais en habitaciones reais.

A potencia RMS funciona ben como unha liña de base porque reflicte a capacidade sostida. As consideracións de burst como PMPO describen principalmente que tan alto pode saltar un pico breve antes de que a fonte se debilite ou a protección interveña. Ao emparellar un amplificador con altavoces, a pregunta práctica convértese en se pode entregar corrente limpa a través de ciclos de deber reais sen comprimir silenciosamente a dinámica. Moitos emparellamentos decepcionantes de "alta potencia" fallan non porque o número sexa fabricado, senón porque o deseño foi afinado para momentos breves de exhibición en lugar de longas sesións de escucha a niveis realistas.

Razóns comúns polas que os emparellamentos de "alta potencia" entregan menos na práctica:

• Fonte de alimentación optimizada para demostracións curtas, non para consumos sostidos

• Disipador de calor dimensionado para medias que non coinciden co uso real

• Limitación de corrente que se activa cedo en oscilacións de baixa impedancia

A resposta de frecuencia máis aló da banda audible non é moi interesante como trofeo. Convértese realmente útil cando reduce o cambio de fase audible, preserva o tempo transitorio e mantén o comportamento de retroalimentación predecible en toda a banda de audio. O que busco non é só unha resposta de amplitude plana, senón un margen de fase estable baixo carga, porque esa estabilidade tende a correlacionarse cunha imaxe consistente e menos artefactos que só aparecen en algúnas gravacións.

Características que a miúdo separan os deseños de ancho de banda amplo que se comportan ben daqueles que non:

• Comportamento de bucle estable ao conducir capacitancia e inductancia

• Ancho de banda que non se colapsa cando se demanda corrente real do altavoz

• Tolerancia de carga que evita sutís artefactos de alta frecuencia por inestabilidade marginal

A relación sinal-ruído (SNR) describe o silencio do amplificador en relación á saída completa, pero a figura só se volta significativa cando se indican o peso e o nivel de referencia. Superar os 100 dB en produtos reais normalmente reflicte máis que unha etapa de entrada silenciosa; reflicte unha estrutura de ganancia disciplinada, riles limpos, unha aterraxe reflexiva e eleccións de disposición que reducen o acoplamento magnético e manteñen o ruído de conmutación fóra de nodos sensibles. Aquí é onde a miúdo me sinto un pouco precavido: a especificación pode parecer pristina, pero o sistema instalado pode seguir xorrando ou zumbando se a distribución de ganancia e a aterraxe son desordenadas.

Factores de deseño e integración que afectan fortemente o ruído no mundo real:

• Escenificación de ganancia a través da fonte, do preamplificador e do amplificador

• Limpeza das riles de alimentación e estratexia de regulador

• Enfoque de aterraxe que evita intromisión de zumbido

• Prácticas de disposición que reducen o acoplamento e a entrada de RF

• Exposición aos bordos de conmutación en montaxes de Clase D e analóxicas/misceláneas

Una lección recurrente no mundo real é que un amplificador que mide silencio en illamento pode volverse ruidoso nun sistema completo se os cables e a aterraxe invitan correntes de bucle. Así, unha mentalidade KPI normalmente se estende máis alá do nivel de ruído interno e cara á tolerancia do deseño a cableados normais e dispositivos fonte típicos.

Un hilo une estas métricas: os KPI axudan máis cando predicir comportamento baixo estrés realista, non só tons de proba ideals. Os amplificadores que tendan a satisfacer ao longo do tempo son raramente aqueles que “gañan” unha única especificación de titular; son aqueles cuyas medicións permanecen coherentes a través da frecuencia, nivel de saída, temperatura e carga, e cuxo comportamento de protección transiciona suavemente en lugar de sacudir o sistema a un cambio audible. Ese é o punto onde as especificacións deixan de sentirse como marketing e comezan a leerse como evidencia de enxeñaría.

Despliegue de Amplificadores de Potencia en 2026

En 2026, os amplificadores de potencia (PAs) raramente se comportan como un bloque final autónomo que pode optimizarse en illamento. Cada vez establecen o ton para a viabilidade do sistema porque a eficiencia diaria, a linealidade real, a deriva térmica e o tempo que leva calibrar e manter as unidades alineadas aparecen no custo, na presión do cronograma e no rendemento no campo. O que moitas equipos senten no terreo é un cambio na aparición dos problemas: un PA pode parecer convincente nun banco controlado, e logo revelar casos extremos incómodos unha vez que está empaquetado, acoplado a antenas e sometido a estrés e variacións similares á produción. Como resultado, os despregues normalmente tratan o PA como un elemento co-deseñado xunto coa interface da antena, a entrega de potencia e a corrección de software, cunha planificación de validación que asume que o hardware se comportará de forma diferente unha vez que saia do laboratorio.

Infraestrutura 5G/6G

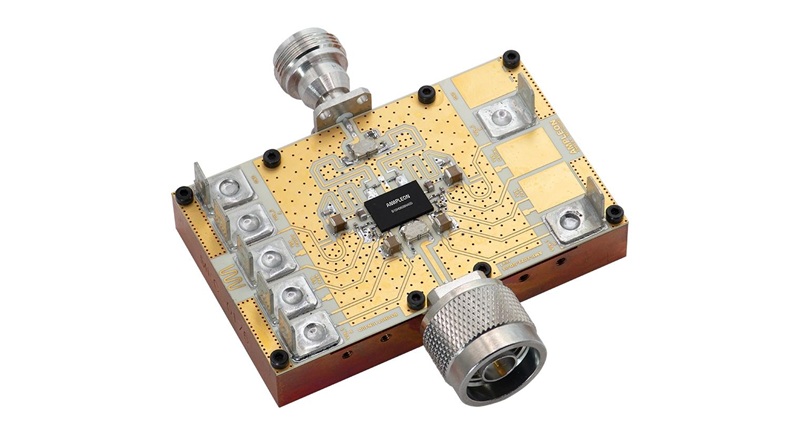

As radios modernas 5G e 6G utilizan amplificadores de potencia RF para cada elemento da antena en sistemas MIMO masivos. Isto substitúe un gran amplificador de potencia por moitos amplificadores distribuidos máis pequenos que operan baixo límites térmicos e regulatorios estrictos. A transmisión limpa de sinal durante a modulación de pico alto tamén debe manterse ao reducir a perda de potencia durante condicións de operación normais.

Linealidade Baixo Modulación de Alta-PAPR

O OFDM de banda ampla comúnmente impulsa unha alta relación de pico a media potencia (PAPR). Esa realidade obriga a que os PAs sobrevivían a grandes picos sen convertelos en rexeneración espectral que falla máscaras ou degrada a fuga de canais adxacentes. O que tende a incomodar aos equipos é que o cumprimento non é un único barrido a temperatura ambiente: o rendemento debe permanecer previsible a través de excursións de temperatura, envejecemento do dispositivo e cambios de carga provocados polo acoplamento da antena, interaccións do recinto e movemento ambiental. Na práctica, o traballo de linealidade convértese en un exercicio multi-condición, non un obxectivo dun só número.

Eficiencia en Pontos de Operación Realistas

As estacións base e as radios raramente están en saída continua de pico. Pasan longas estiradas reducidas, onde moitos deseños clásicos de PA perden eficiencia rapidamente. A medida que as matrizes escalan, a eficiencia media comeza a dominar as preocupacións operativas porque modela orzamentos de refrigeración, gasto de enerxía e capacidade de fiabilidade a longo prazo. Moitos despregues por tanto xulgan as técnicas de eficiencia polas súas actuacións na rexión reducida baixo horarios de programación e patrones de tráfico realistas, mesmo se isto sexa menos glamoroso que citar números de pico.

Patrones de Despliegue: Mezcla de Arquitectura e Algoritmos para xestionar Compensacións

Os deseños de infraestrutura convencionais combinan normalmente eleccións de arquitectura de PA con corrección baseada en software para que a linealidade e a eficiencia poidan coexistir sen converter a produción nunha maratón de calibración.

As técnicas arquitectónicas e algorítmicas son

a miúdo combinadas en radios 5G/6G:

• Modulación de carga estilo Doherty

• Seguimento de envoltura (modulación de subministración)

• Predistorsión dixital (DPD) con estratexias de calibración conscientes da produción

Os PAs do estilo Doherty continúan a estar amplamente implantados, en gran parte porque sustentan unha eficiencia máis forte na rexión de retroceso onde viven sinais de alto PAPR. O que os equipos experimentados observan non é a beleza da curva simulada, senón se a vantaxe sobrevive á dispersión do dispositivo, ao drift de sesgo e ao movemento da impedancia. Un diseño pode parecer excepcional nun banco cuidadosamente afinado e despois perder silenciosamente a súa vantaxe cando entran en xogo a desintonización da antena, os efectos de empaquetado e os gradientes térmicos no recinto. Por esa razón, moitos programas inclínanse cara a un comportamento de modulación de carga robusto que se mantén estable entre unidades, incluso se iso significa renunciar a un pouco do rendemento óptimo que só aparece baixo unha afinación ideal.

O seguimento de envoltura reduce a tensión de voltaxe desperdiciada ao mover o fornecemento coa amplitude da señal. A verdadeira restrición é como se comporta o bucle de control cando o produto é empuxado: o retardo pode inflar a distorsión, mentres que un seguimento excesivamente agresivo pode convidar a EMI e a artefactos inducidos polo fornecemento que son longos de aillarse. Na práctica, os equipos a miúdo prefiren un perfil de seguimento que sexa máis fácil de caracterizar e reproducir a través da variación da fabricación, porque reduce a ansiedade de sorpresas na fase tardía e acorta os ciclos de validación.

O DPD úsase comúnmente en paralelo para linearizar o PA, pero as implantacións de 2026 poñen un enfoque inusualmente agudo no comportamento de calibración no campo, non só na sofisticación do modelo. Os programas descubren frecuentemente que o "imposto oculto" non é o cálculo, senón a xestión dos coeficientes e a repetibilidade entre flotas.

Preguntas de calibración do DPD que tendemos a dominar as discusións sobre implantación:

• Cadencia de actualización para coeficientes a través da temperatura e o envellecemento

• Métodos de calibración en servizo que evitan a interrupción do tráfico

• Manexo dos efectos da memoria e do comportamento dependente da temperatura sen afinación frágil

Unha lección recorrente da implantación é que o tempo de calibración, o risco de reelaboración e a repetibilidade entre unidades poden decidir se a elección do PA se sente suave ou dolorosa na produción. Como resultado, as opcións de PA están sendo cada vez máis filtradas pola súa capacidade de cooperar con DPD estable e de baixo toque en vez de ser xulgadas só por métricas illadas do dispositivo.

A mmWave, a extracción de calor e os parasíticos a miúdo dominan os resultados. Enfoques afinados por harmónicos como a Clase F e a inversa-F son usados para dar forma ás formas de onda de voltaxe e corrente para reducir a disipação relacionada coa sobreposición. A complicación é que os parasíticos do layout mmWave, as transicións do paquete e as discontinuidades de interconexión poden cambiar as impedancias harmónicas o suficientemente para erosionar as ganancias teóricas. Os diseños que se manteñen mellor tratan a afinación harmónica como unha disciplina do sistema: as eleccións de layout, as redes pasivas, o empaquetado e a interface da antena son tratados como parte do espazo de diseño do PA en lugar de traballo de limpeza no final.

Unha perspectiva que resoa nos equipos de infraestrutura é que o traballo do PA mmWave é menos sobre descubrir unha "clase ideal" única e máis sobre manter a variación baixo control. O hardware que se mantén dentro das especificacións entre moitas unidades, múltiples ambientes e mínima reafinación tende a ser o hardware que gaña a confianza na implantación.

Vehículos Eléctricos

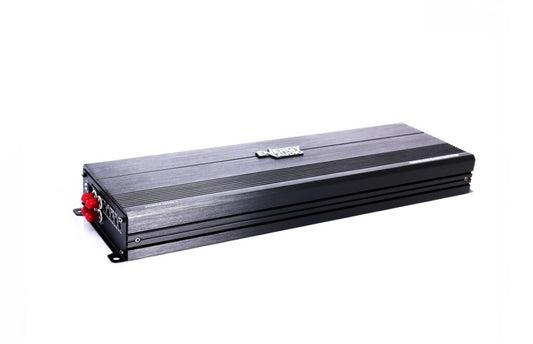

Nos vehículos eléctricos, os amplificadores están no camiño de funcións que os clientes notan inmediatamente e funcións que os reguladores están a revisar cada vez máis. Tamén viven nun ambiente eléctrico que se sente implacable en comparación cos electrónicos de consumo: as variacións transitorias, a caída de fornecemento, os offsets de terra e os amplos oscilacións de temperatura son condicións operativas normais en lugar de casos extremos. Isto tende a desviar as conversacións de deseño lonxe das especificacións de audio destacadas e cara a un comportamento previsible a través de eventos reais do vehículo.

AVAS (Sistemas de Alerta Acústica de Vehículos)

O AVAS xúzgase por se os peatones poden recoñecer consistentemente a presenza do vehículo. Iso orienta os requisitos do PA cara a unha saída acústica consistente e modos de falla controlados en lugar de perseguir un volume máximo.

As expectativas do PA impulsadas por AVAS comúnmente inclúen:

• Ganancia estable e resposta en frecuencia a través da temperatura

• Comportamento de recorte previsible para que as firmas de alerta sigan sendo recoñecibles

• Tolerancia á caída de fornecemento e transitorios do rail típicos dos sistemas de potencia automotriz

Os programas de vehículos a miúdo atopan unha incómoda brecha entre as medidas de banco e o comportamento dentro do vehículo. Un PA que parece limpo con un fornecemento constante pode comportarse de maneira diferente durante eventos de arranque, descargas de carga ou cambios nas referencias de terra. Os diseños que incluyen limitacións protectoras, un comportamento de recuperación ben caracterizado e un headroom conservador tenderan a reducir a rotación de afinación na fase tardía e a incerteza de compliance.

ANC (Cancelación Activa de Ruído)

O ANC depende de baixa latencia e resposta de fase consistente porque o amplificador participa no bucle de control. Iso fai que a banda de frecuencia, a estabilidade do retraso grupal e o piso de ruído importen de maneiras que unha simple proba de audio pode non revelar. Moitos equipos aprenden, ás veces da maneira máis dura, que un único número de THD a 1 kHz non predice que tan ben manterá o bucle ANC a profundidade de cancelación ao longo do tempo e da temperatura.

As restricións do PA orientado ao ANC adoitan aparecer como:

• Amplia banda de frecuencia cun comportamento de fase que se mantén plano a través da banda de cancelación

• Baixo ruído e baixa distorsión a niveis de saída moderados onde opera comumente o ANC

• Rendemento estable a través da variación de temperatura e subministro porque pequenos desplazamentos de fase poden erosionar a cancelación

O que tende a separar as construccións de ANC exitosas é como se comporta o amplificador no bucle: estabilidade de fase, linearidade de sinal pequeno e latencia repetible en condicións de operación reais, non só medidas illadas que parecen boas.

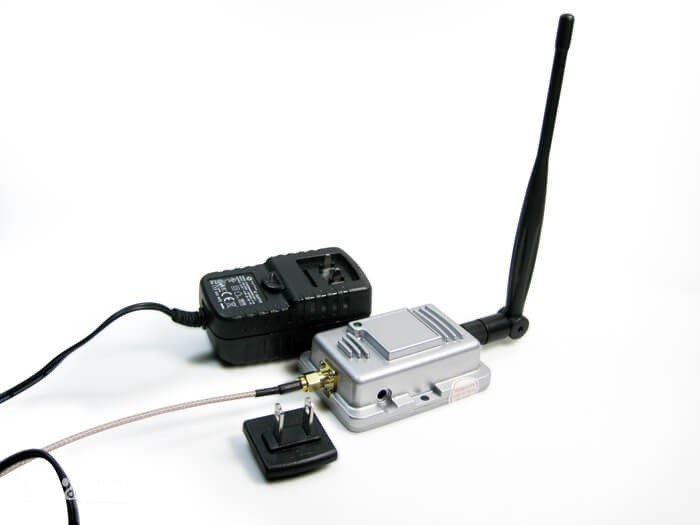

Nós RF alimentados por batería e IoT

A través de dispositivos IoT, wearables e nós RF alimentados por batería, o esforzo de enxeñaría concéntrase na eficiencia enerxética en potencias de transmisión baixas a moderadas. Os PAs RF de modo conmutado, especialmente as familias Clase E e Clase F, son frecuentemente elixidos porque a modelaxe de forma de onda pode reducir a superposición entre a tensión de drenaxe e a corrente. En moitos produtos pequenos, con todo, a frustración é que o transistor raramente é o único limitador; os detalles da implementación adoitan establecer o teito.

Sintonización harmónica na práctica

Estas arquitecturas dependen de redes de sintonización harmónica para reforzar impedancias obxectivo na fundamental e nos harmónicos. Na práctica, as pérdidas e a variabilidade adoitan vir da implementación circundante en vez do dispositivo activo en si.

Botenciadores de implementación comúns:

• Q do compoñente e tolerancia, especialmente en indutores e capacitores pequenos

• Parásitos de PCB, a través da inductancia, e calidade do retorno a terra

• Variación na adaptación da antena entre unidades e cambios causados polo manexo do usuario

Un aprendizaxe práctica á que moitos equipos chegan, ás veces cun pouco de arrepentimento, é que a eficiencia adoita "gastarse" na rede de adaptación e interconexión antes de que se perda no transistor. Os programas que invirten cedo en co-simulación EM, enxeñaría de impedancia controlada e estratexias de adaptación robustas adoitan enviar produtos cunha vida útil da batería máis consistente que os programas que se centran principalmente na selección de dispositivos de maior rendemento.

Co-diseño a nivel de sistema

Os produtos alimentados por batería necesitan seguir satisfacendo os límites de emisión e os requisitos de coexistencia. Os PAs de conmutación poden xerar harmónicos e impulsos cando as terminacións harmónicas cambian debido á variación na fabricación ou ao desintonizado da antena. Os deseños máis fiables tratan a interface da antena como unha carga variable e deseñan para a tolerancia en vez da perfección. En moitos produtos enviados, os equipos aceptan un descenso modesto na eficiencia máxima para obter un comportamento espectral máis predecible a través do manexo real, efectos do chasis e dispersión entre unidades.

A través de infraestruturas, automoción e IoT, o éxito dos PAs está cada vez máis relacionado con que tan controlable e repetible é o comportamento, en vez de que tan impresionante lucen métricas máximas individuais en illamento. Técnicas como a operación Doherty, o seguimento de envoltura e a sintonización harmónica dan os seus beneficios só cando permanecen estables a través de cambios de temperatura, desaxustes, dispersión de procesos e envejecemento. Os despregamentos máis competitivos de 2026 tenden a emparellar o deseño RF coa xestión de potencia e a corrección de software, mentres se dirixen cara a enfoques que manteñen o esforzo de calibración previsible e reducen as posibilidades de sorpresas de última hora no sistema.

Conclusión

O rendemento do amplificador de potencia depende de moito máis que da potencia de saída só. Unha operación estable require un control coidadoso da polarización, retroalimentación, comportamento térmico, interacción da carga e rendemento do subministro de potencia. Diferentes deseños de amplificadores equilibran a eficiencia, a linearidade e a fiabilidade de diferentes maneiras dependendo da aplicación. A medida que os sistemas modernos esixen maior densidade de potencia e eficiencia, o deseño exitoso do amplificador depende cada vez máis de manter un rendemento previsible en condicións de operación reais.

Preguntas frecuentes (FAQ)

1. Por que o rendemento do amplificador de potencia depende moito do subministro de potencia en vez de só do circuito do amplificador en sí?

Un amplificador de potencia non crea enerxía de saída directamente a partir da señal de entrada. En cambio, a forma de onda de entrada controla cantidade de enerxía que se extrae dos rañais de alimentación de CC e se entrega á carga. Debido a iso, a estabilidade do subministro de enerxía influénciase fortemente no comportamento do amplificador durante a operación exixente. A regulación débil do subministro, a caída de rañal, a mala conectividade a terra ou a insuficiente entrega de corrente poden reducir o rendimiento dinámico, aumentar a distorsión e crear inestabilidade durante condicións de alta saída. En moitos deseños prácticos de amplificadores, a fiabilidade a longo prazo depende tanto do comportamento da fonte de alimentación como da xestión do retorno de corrente, así como dos dispositivos activos en si.

2. Por que se considera que o comportamento térmico é un dos maiores retos no deseño de amplificadores de Clase A e Clase AB?

Os amplificadores de Clase A e Clase AB disipan continuamente calor porque os seus dispositivos de saída permanecen parcialmente ou completamente condutores incluso en condicións de repouso. A medida que a temperatura interna aumenta, os puntos de operación do transistor poden desviarse, a corrente de polarización pode cambiar e o comportamento de distorsión pode variar inesperadamente. A xestión térmica, polo tanto, convértese nun problema de deseño a nivel de sistema que implica disipadores de calor, flujo de aire, acoplamento térmico, colocación de sensores e seguimento da polarización. Mesmo pequenos cambios mecánicos, como reposicionar un sensor de polarización ou alterar a presión de contacto do disipador de calor, poden afectar significativamente a estabilidade a longo prazo e o rendemento da distorsión.

3. Como mellora a retroalimentación negativa a linearidade do amplificador ao tempo que introduce preocupacións sobre a estabilidade?

A retroalimentación negativa reduce a distorsión e estabiliza a gañancia en malia de peche ao corregir o comportamento non lineal dentro do amplificador. Sen embargo, a medida que a frecuencia da sinal aumenta, a fase acumulada dentro do bucle de retroalimentación pode reducir o marge de fase e potencialmente crear sonoridade ou oscilación. Cargas reactivas de altofalantes, cables longos e capacitancias parásitas dificultan isto porque alteran a resposta do bucle en condicións de operación real. Por iso, os deseñadores utilizan redes de compensación, circuítos de amortecemento e técnicas de disposición coidadosas para equilibrar o ancho de banda, a redución da distorsión e a operación estable.

4. Por que as cargas reactivas de altofalantes son moito máis difíciles para os amplificadores que as cargas resistivas simples?

Os altofalantes reais non se comportan como resistores fixos. A súa impedancia cambia coa frecuencia e a miúdo contén características indutivas e resoantes que alteran as relacións de fase da corrente. Estas condicións eléctricas variables obrigan ao amplificador a xestionar un fluxo de corrente complexo, unha demanda transitoria rápida e un comportamento de retroalimentación cambiando simultaneamente. Un amplificador que parece estable cun resistor de laboratorio sinxelo pode volverse inestable, oscilar ou distorsionar fortemente cando se conecta a altofalantes reactivos e cables longos.

5. Por que o control da polarización é tan importante na redución da distorsión de cruce nos amplificadores de Clase AB?

Os amplificadores de Clase AB reducen a distorsión de cruce ao permitir que ambos dispositivos de saída condúzan ligeramente arredor da rexión de cruce cero. Se a corrente de polarización se volve demasiado baixa, aparece unha discontinuidad durante a entrega do dispositivo, creando distorsión de cruce audible. Se a corrente de polarización se volve demasiado alta, a disapación de calor en repouso aumenta abruptamente e o risco de fuga térmica aumenta. Os sistemas de polarización efectivos, polo tanto, utilizan circuítos de seguimento térmico como multiplicadores de Vbe e sensores colocados con coidado para manter condicións de operación estables a través de cambios de temperatura e longas sesións de escoita.

6. Por que o deseño de PCB se volve críticamente importante en amplificadores de alta eficiencia de Clase D?

Os amplificadores de Clase D conmutan grandes correntes a velocidades moi altas, creando campos electromagnéticos fortes e bordes transitorios rápidos. Un mal deseño de PCB pode aumentar a inductancia parásita, a EMI radiada, o ruído de conmutación e a interferencia de bucles de terra. Pequenos erros de roteo arredor dos bucles de activación de portadores ou caminos de retorno de corrente alta poden transformar un amplificador eficiente en fonte de inestabilidade persistente e problemas de emisión. Debido a isto, o deseño de amplificadores de Clase D adoita abordarse de xeito similar ao deseño de sistemas RF en lugar de deseño de audio de frecuencia baixa convencional.

7. Como axudan os sistemas de protección de saída a evitar fallos catastróficos dos amplificadores e altofalantes?

Os circuítos de protección supervisan condicións de operación perigosas como o desvío de CC, a sobrecorrente, o sobrecalentamento e os transitorios de arranque anómalos. Se aparece unha condición de fallo, os relevadores ou sistemas de desconexión de estado sólido illan o altofalante antes de que a corrente daniña chegue á carga. Estes circuítos son especialmente importantes porque moitas fallas de amplificadores ocorren de forma repentina durante tensión térmica, cortocircuitos ou condicións de operación inestables. Os sistemas de protección fiables axudan a evitar danos custosos nos altofalantes e a reducir fallas en cascada dos amplificadores durante operacións anómalas.

8. Por que as especificacións de alto factor de amortecemento a miúdo poden ser enganosas en sistemas de audio reais?

O factor de amortecemento reflicte a relación entre a impedancia do altavoz e a impedancia de saída do amplificador, axudando a describir que tan ben o amplificador controla o movemento do altavoz e os efectos da retroalimentación electromagnética. Non obstante, o amortecemento real visto polo altavoz tamén está influenciado pola resistencia do cable, a calidade do conector, os compoñentes do crossover e a oxidación do contacto co tempo. Números de factor de amortecemento extremadamente altos medidos en condicións de laboratorio poden, por tanto, non traducirse directamente en diferenzas significativas no mundo real unha vez que se introducen o cableado ordinario do altavoz e as perdas do sistema.

9. Por que os amplificadores de potencia modernos 5G e 6G confían moito en técnicas como a operación Doherty, o seguimento de envoltura e a predistorsión dixital (DPD)?

Os modernos sistemas de comunicación sen fíos utilizan esquemas de modulación de alta relación pico a media potencia (PAPR) que exixen tanto unha forte eficiencia como unha excelente linearidade. As arquitecturas Doherty melloran a eficiencia durante as condicións de operación con redución de potencia, o seguimento de envoltura axusta dinámicamente a tensión de alimentación para reducir a potencia desperdiciada, e a DPD corrixe a distorsión non lineal xerada polo amplificador RF. Estas técnicas traballan xuntas para manter a calidade da sinal, reducir a xeración de calor e satisfacer estritas regulacións espectrais mentres soportan sistemas de comunicación de alta taxa de datos.

10. Por que o comportamento do amplificador en condicións de estrés realistas é a miúdo máis importante que as especificacións de laboratorio illadas?

Moitos amplificadores logran especificacións impresionantes en condicións de probar controladas usando cargas resistivas fixas, sinais de curta duración e fontes de alimentación ideais. Non obstante, a operación no mundo real introduce acumulación térmica, cargas de altavoces reactivas, efectos do cable, flutuacións de tensión, deriva de polarización a longo prazo e picos transitorios repetidos. Os amplificadores que manteñen un comportamento previsible a través de cambios de temperatura, cargas difíciles e operación sostida xeralmente proporcionan un rendemento a longo prazo máis fiable que os deseños optimizados principalmente para medicións de referencia illadas.
