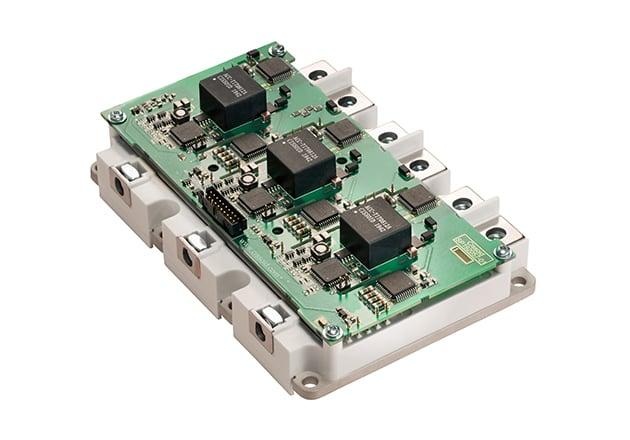

Explorando semicondutores de potencia de alta velocidade

Os semicondutores de potencia son partes importantes da electrónica moderna.Actúan como interruptores rápidos que controlan a enerxía de forma eficiente.Os novos dispositivos poden cambiar a velocidades moi altas, o que afecta a rapidez coa que cambia a tensión e a corrente.Estes cambios dependen do tipo de material, nivel de tensión, carga de corrente, calor e deseño do circuíto.Esta sección céntrase no carburo de silicio (SiC) e o nitruro de galio (GaN).Explica como traballan e compara o seu rendemento.Tamén destaca os retos prácticos e como se utilizan estas tecnoloxías en sistemas reais.

O silicio foi moi utilizado no pasado porque é fácil de producir e é fiable.Os novos materiais como SiC e GaN melloraron o rendemento máis aló do que o silicio pode ofrecer.SiC é forte a alta tensión e alta temperatura, polo que é útil en sistemas de enerxía e vehículos eléctricos.O GaN funciona ben en altas frecuencias, polo que úsase en sistemas de comunicación e pequenos dispositivos electrónicos.Estes materiais non se substitúen entre si, senón que úsanse en función da aplicación.

As propiedades dos materiais afectan á rapidez coa que pode cambiar a tensión e a corrente.SiC manexa ben a alta tensión e admite a conmutación rápida con menores perdas.Isto mellora a eficiencia nos sistemas de alta potencia.O GaN permite cambios de corrente moi rápidos debido ao alto movemento de electróns.Tamén reduce o ruído e as perdas de conmutación, polo que é ideal para aplicacións de alta frecuencia.Un deseño adecuado debe equilibrar o rendemento cos límites de calor e sistema.

Os semicondutores de alta velocidade melloran moitos sistemas modernos.En enerxías renovables, o SiC axuda a aumentar a eficiencia dos sistemas de enerxía solar.Nos vehículos eléctricos, tanto SiC como GaN melloran o control da potencia e reducen o tamaño do sistema.Nos centros de datos e sistemas de comunicación, GaN admite deseños compactos e reduce o consumo de enerxía.Estas tecnoloxías axudan a mellorar o rendemento á vez que reducen a perda de enerxía.

SiC e GaN aínda afrontan retos.SiC é caro debido á complexa fabricación.GaN pode ter problemas de calidade do material que afectan o rendemento.Ao mesmo tempo, estes retos levan a melloras.Están a desenvolverse mellores métodos de fabricación e arrefriamento.A investigación en curso axuda a reducir custos e mellorar a fiabilidade, facendo que estas tecnoloxías sexan máis utilizadas.

En aplicacións reais, o SiC úsase en sistemas de alta tensión porque pode soportar condicións duras.O GaN úsase en sistemas de alta frecuencia onde o espazo é limitado.Os enxeñeiros usan ferramentas como a análise térmica e de circuítos para mellorar o rendemento do sistema.O uso no mundo real mostra como se poden aplicar estas tecnoloxías en grandes sistemas como redes eléctricas e instalacións de enerxía urbana.

SiC e GaN representan un gran paso adiante na electrónica de potencia.Melloran a eficiencia e a fiabilidade en moitos sistemas.A medida que avance a tecnoloxía, desempeñarán un papel máis importante nos sistemas enerxéticos e na electrónica moderna.O seu desenvolvemento apoia o movemento cara a solucións máis eficientes e sostibles.

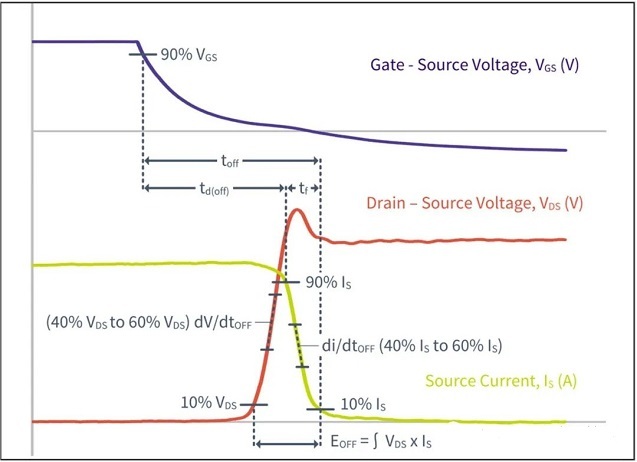

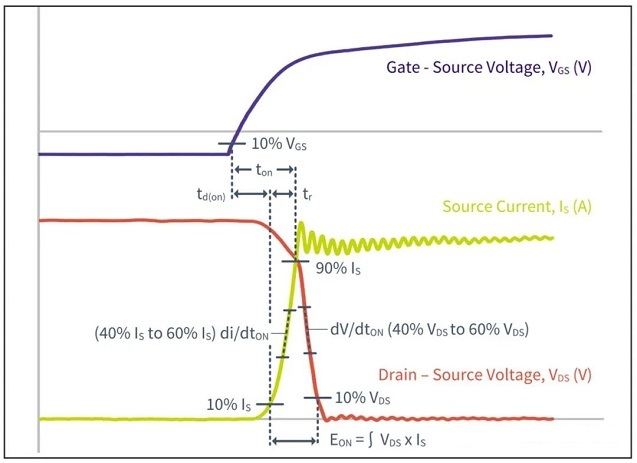

Comprensión e caracterización dos parámetros transitorios do interruptor

Os transitorios de conmutación nos MOSFET SiC implican múltiples parámetros temporais e dinámicos que definen o funcionamento do dispositivo durante as transicións de estado.

Estes parámetros inclúen:

• Tempo de atraso de aceso: A duración entre a aplicación dun sinal de porta e o inicio do fluxo de corrente a través do MOSFET.

• Tempo de atraso de apagado: O intervalo entre a eliminación do sinal de porta e o cese do fluxo de corrente.

• Tempos de subida transitorios (tr) e tempos de baixada (tf): Estes representan a rapidez coa que evoluciona a corrente durante os eventos de conmutación, sinalando o comportamento sensible do dispositivo.

Ademais, as taxas de cambio da tensión (dv/dt) e da corrente (di/dt) reflicten as características non lineais e moitas veces complexas destas transicións.Tales parámetros encapsulan comportamentos físicos intrínsecos, facendo que a súa análise sexa fundamental para comprender o rendemento do sistema en condicións dinámicas.

Para avaliar eficazmente estes transitorios, illa as zonas altamente dinámicas dentro da curva que mostran os cambios de velocidade máis pronunciados.Estas rexións adoitan aliñarse cos puntos de tensión máxima do dispositivo.Ao centrarse nestas áreas críticas, gaña a capacidade de refinar os deseños para mellorar a eficiencia ao tempo que mitiga os riscos de degradación dos compoñentes.Un exemplo específico inclúe a identificación de rexións máximas dv/dt ou di/dt, que poden servir como indicadores para a tensión térmica ou eléctrica que se produce dentro do circuíto.

A avaliación dos transitorios de conmutación benefíciase de métodos de escalado específicos que enfatizan a dinámica do sinal máis dominante:

• Ao analizar os tempos de subida e baixada nun rango de amplitude do 40 ao 60 %, pode extraer datos transitorios máis consistentes e significativos.Este rango enfocado diminúe a distorsión potencial causada por pequenas oscilacións ou ruído nos límites exteriores do sinal.

• O benchmarking neste intervalo permite realizar comparacións entre varios dispositivos e configuracións.Esta análise comparativa inflúe directamente na optimización da dinámica de conmutación do dispositivo e da robustez a nivel do sistema.

Ademais, o enfoque de escalado axuda nas estratexias de xestión térmica e electromagnética.Por exemplo, un dv/dt elevado durante a fase de apagado adoita aumentar os riscos de interferencia electromagnética (EMI).Isto pode provocar axustes proactivos, como melloras do controlador de porta ou redeseños do circuíto de amortiguación.Estas medidas adaptativas non só mitigan as desvantaxes operativas, senón que tamén ofrecen espazo para traxectorias de conmutación optimizadas adaptadas a sistemas específicos como os que se observan en unidades eléctricas ou conversores de enerxía renovable.

Os deseños perfínanse mediante probas repetidas e benchmarking.Isto axuda a abordar as condicións de estrés nos sistemas MOSFET SiC.O enfoque admite un rendemento estable e adapta o comportamento do dispositivo ás novas necesidades das aplicacións.

A caracterización dos transitorios de conmutación serve como unha ferramenta valiosa para mellorar os deseños a nivel de sistema.En aplicacións como os inversores de enerxía de vehículos eléctricos ou os conversores de enerxía solar, a xestión de transitorios de conmutación adoita correlacionarse directamente coas melloras na eficiencia, fiabilidade e lonxevidade do produto.

Estes beneficios ao concentrar os seus esforzos en:

• Reducir os tempos de atraso de aceso para reducir as perdas de enerxía.

• Mitigación de tensións transitorias excesivas, o que en consecuencia mellora a xestión térmica e frea a disipación de enerxía innecesaria.

Esta caracterización tamén informa aos fabricantes que pretenden refinar os seus procesos de fabricación.

Por exemplo:

• Axustar as xeometrías das portas ou aproveitar materiais avanzados para diminuír a inductancia parasitaria validouse como unha práctica eficaz para xestionar os transitorios.

• Estes esforzos de calibración adoitan estar fundamentados en datos de caracterización para evitar anomalías que poidan degradar a consistencia entre os lotes de produción.

Estas prácticas enfatizan a relación iterativa entre o refinamento do deseño e a análise baseada en datos, ofrecendo un modelo pragmático para xestionar os desafíos únicos da tecnoloxía SiC MOSFET.

Afondar na análise de parámetros de conmutación como dv/dt descobre coñecementos fundamentais sobre a ciencia dos materiais e os principios físicos que rexen os fenómenos transitorios.Por exemplo:

• A dinámica de carga de porta e o tempo de formación da canle xogan un papel decisivo na configuración da inclinación do gradiente de transición actual.Estes coñecementos son importantes para deseñar compoñentes capaces de mitigar o timbre ou controlar a perda de enerxía en operacións de alta frecuencia.

Unha área de interese crecente reside no impacto directo das características dos materiais no rendemento transitorio:

• Os materiais SiC, caracterizados por unha intensidade de campo eléctrico crítico superior en comparación co silicio, permiten que os dispositivos funcionen a voltaxes máis altas, alcancen velocidades de conmutación máis rápidas e manteñan menores perdas de enerxía.

• Non obstante, o aproveitamento destes beneficios require un manexo cauteloso do aumento da tensión transitoria inherente ás tecnoloxías SiC.Este delicado equilibrio entre rendemento e fiabilidade presenta un terreo fértil para as innovacións de deseño que teñen en conta estes trazos distintivos.

dv/dt e di/dt en Advanced Power Semiconductors

Dinámica dv/dt e di/dt en MOSFET SiC

Avaliar con precisión os parámetros dv/dt e di/dt é importante para comprender o excelente rendemento de conmutación dos MOSFET de carburo de silicio (SiC) en aplicacións esixentes.O exame do módulo CAS300M12BM2 de Cree, con clasificacións de 1200V/300A, arroxa luz sobre o seu comportamento de transición.Por exemplo:

• Durante o acendido, as taxas de transitorios observadas son 17,5 V/ns para dv/dton e 9 A/ns para di/dton.

• Durante o apagado, rexistráronse valores de 12V/ns para dv/dtoff e 12A/ns para di/dtoff.

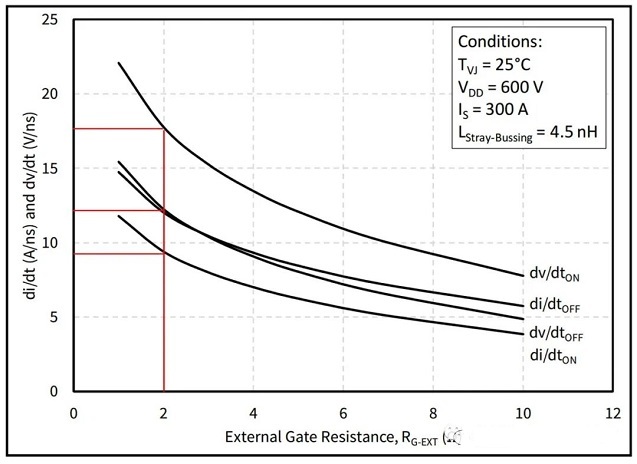

Estas medicións obtivéronse baixo unha resistencia de porta de 2 ohmios, revelando a relación entre a resistencia da porta e o rendemento de conmutación.Por exemplo, a medida que aumenta a resistencia, as taxas transitorias desaceleran, o que leva directamente a reducións das amplitudes dv/dt e di/dt.

O delicado compromiso aquí obriga a equilibrar a velocidade de conmutación ao máximo e a xestión da interferencia electromagnética (EMI).

Un mergullo máis profundo nestas características ilumina a vantaxe tecnolóxica que teñen os MOSFET SiC sobre os dispositivos convencionais como os transistores bipolares de porta illada (IGBT).Ao aproveitar a súa capacidade de conmutación superior, os MOSFET SiC son ideais para aplicacións como:

• Inversores de vehículos eléctricos, onde a eficiencia enerxética é importante.

• Accionamentos de motores industriais, que demandan resposta rápida e baixas perdas de potencia.

• Convertedores de enerxías renovables, que requiren alta precisión e perdas de enerxía reducidas.

Nos despregamentos de campo, estas vantaxes fanse aínda máis pronunciadas cando se complementan con topoloxías ben deseñadas e xestión térmica avanzada, consolidando así o papel integral do SiC na consecución de referencias de rendemento innovadoras.

Dispositivos GaN-HEMT

Os transistores de alta mobilidade de electróns (HEMT) de nitruro de galio (GaN) representan un cambio escalonado na dinámica de conmutación en relación aos MOSFET SiC.

Para comparación:

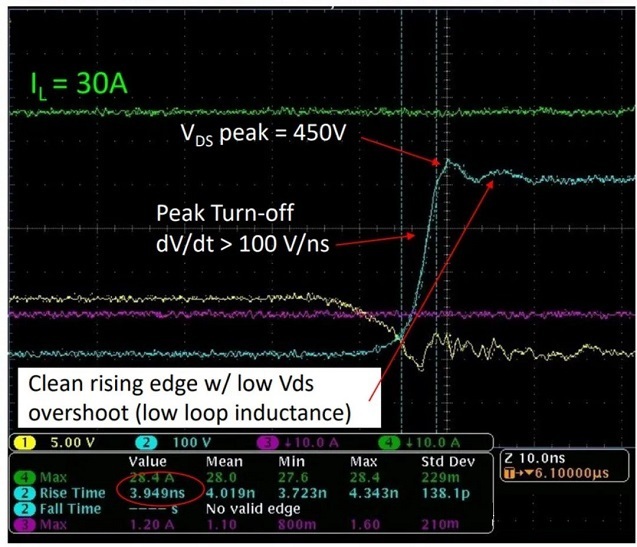

• Os dispositivos GaN alcanzan velocidades dv/dt superiores a 100 V/ns durante o aceso, case catro veces a velocidade dos MOSFET SiC.

• Nos escenarios de apagado, o GaN duplica ou supera a velocidade que normalmente ofrecen os dispositivos SiC.

Estas velocidades notables sitúan de forma única os HEMT de GaN en aplicacións onde a conmutación ultrarrápida é primordial.

Estes inclúen:

• Conversores DC-DC de alta frecuencia, onde se busca a compacidade e a eficiencia.

• Amplificadores de RF que esixen axilidade de frecuencia e disipación de potencia mínima.

Ademais, os deseños baseados en GaN demostran resistencia baixo altos esforzos de conmutación, combinados cunha dependencia reducida de filtros EMI grandes e engorrosos.Estes atributos fan que sexan moi axeitados para industrias que requiren solucións lixeiras e densas enerxéticas, como:

• Telecomunicacións, onde a compacidade e a velocidade son fundamentais.

• Aeroespacial, priorizando a eficiencia do peso sen sacrificar a potencia.

• Sistemas de entrega rápida de enerxía, incluídos os de defensa e electrónicos de alto rendemento.

A experiencia na utilización de GaN revela que supera constantemente as expectativas, ofrecendo unha ferramenta non só para optimizar os sistemas, senón tamén para innovar configuracións totalmente novas que antes se consideraban inalcanzables.

Diferenciación do rendemento

A diferenza entre os dispositivos legados como os IGBT e as tecnoloxías emerxentes como os semicondutores SiC e GaN enfatizan avances monumentais na electrónica de potencia.Unha mirada comparativa ás taxas transitorias proporciona unha imaxe clara:

• Os IGBT presentan taxas considerablemente máis lentas, axeitadas principalmente para escenarios que priorizan o manexo continuo da corrente sobre a velocidade.

• Pola contra, SiC e GaN dominan os casos de uso que requiren transicións rápidas e altas frecuencias de conmutación, polo que permiten deseños de enerxía eficientes e de baixa perda.

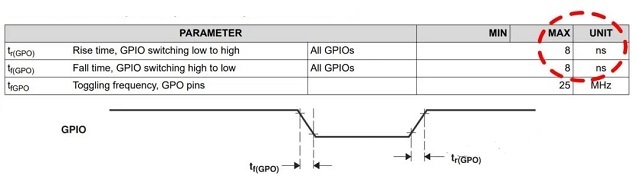

Engadindo máis contexto a esta diferenciación de rendemento, pódese considerar o comportamento típico dos sistemas de control como as interfaces GPIO do procesador de sinal dixital (DSP), que cambian a aproximadamente 0,41 V/ns.

Un contraste tan marcado coas taxas transitorias de SiC e GaN revela como estas tecnoloxías de última xeración redefinen as expectativas para adoptar deseños superiores.

A implementación en campo valida aínda máis o potencial destes avances, xa que as altas velocidades de conmutación tradúcense en vantaxes como:

• Tempos de resposta máis rápidos, ideais para sistemas de control dinámicos e en tempo real.

• Precisión e flexibilidade melloradas na distribución de enerxía, mesmo en condicións esixentes.

Avaliación dv/dt e di/dt

A avaliación dos parámetros dv/dt e di/dt vai máis aló das métricas de rendemento puras, presentando unha oportunidade para melloras transformadoras nos sistemas enerxéticos.Estas transicións, aínda que son cuantificables, encapsulan unha narrativa máis ampla de impulsar a eficiencia, a escalabilidade e a xestión da calor á vangarda do progreso tecnolóxico.

Conseguir un equilibrio óptimo entre o rendemento transitorio e as limitacións do mundo real, como a supresión de EMI, a robustez do dispositivo baixo estrés repetido e a disipación térmica, aliñase estreitamente cos obxectivos de innovación máis amplos.É probable que o progreso futuro dependa da investigación interdisciplinar que integre:

• Ciencia de materiais avanzada para mellorar os compoñentes de SiC e GaN.

• Deseños de circuítos e control sofisticados para explotar ao máximo o seu potencial.

• Estratexias de dinámica térmica para extraer o máximo rendemento sen comprometer a fiabilidade.

En definitiva, a exploración das capacidades dv/dt e di/dt serve como unha base sólida para explorar novas vías no deseño de sistemas de enerxía avanzados e de alto rendemento adaptados ao panorama tecnolóxico en evolución dinámica.

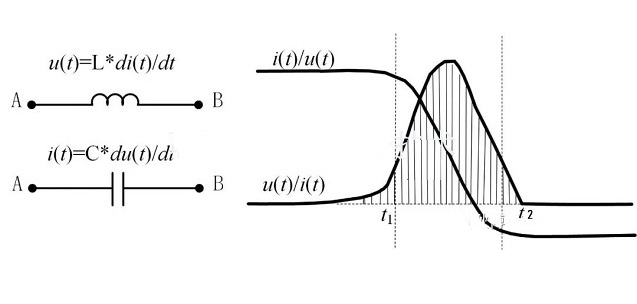

Efectos negativos de dv/dt e di/dt

A presenza de valores elevados de dv/dt e di/dt introduce unha serie de influencias parasitarias que afectan o comportamento e a fiabilidade dos circuítos electrónicos.Estes efectos poden levar a unha degradación medible do rendemento e impedir a estabilidade dos sistemas.Por exemplo, un valor di/dt de 12A/ns nunha inductancia de 1nH pode xerar unha caída de tensión de 12V, mentres que un valor dv/dt de 12V/ns a través dunha capacitancia de 1pF resulta nunha corrente non desexada de 12mA.Tales interaccións parasitarias son cada vez máis pronunciadas nos deseños de circuítos de alta frecuencia ou alta velocidade, onde as rápidas transicións de sinal magnifican o seu impacto.Ademais, a medida que o tamaño dos compoñentes segue a diminuír e as frecuencias operativas aumentan, os efectos parasitarios previamente insignificantes comezan a xogar un papel fundamental na alteración do comportamento dos circuítos.

Retos intensificados nos deseños de alta velocidade

Os deseños modernos de alta velocidade enfróntanse a unha maior susceptibilidade aos fenómenos parasitarios derivados dos valores elevados de dv/dt e di/dt.

• A integridade do sinal pode verse comprometida, causando problemas como a distorsión do tempo e o rendemento do sistema degradado.

• Os compoñentes miniaturizados, a pesar de ofrecer vantaxes de aforro de espazo, son máis propensos a efectos parasitarios debido ao acoplamento físico máis estreito e ás tolerancias de deseño máis estreitas.

• A medida que aumentan as taxas de conmutación, os sinais amplían inherentemente o seu espectro de frecuencias, exacerbando os riscos de interferencia electromagnética (EMI).

Dentro de esquemas densamente empaquetados, estas condicións levan a múltiples problemas posteriores, incluíndo desafíos de conformidade con EMI e interferencias con circuítos adxacentes.

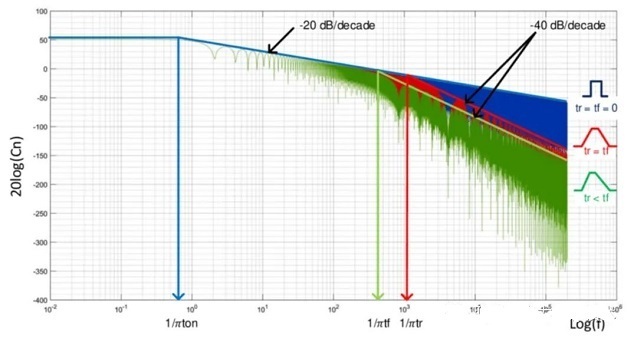

O acto de conmutación rápida apoia a ampliación do espectro de sinal, o que amplifica os riscos de EMI.Os espectros de frecuencia máis amplos promoven a interferencia con compoñentes e sistemas próximos.

Este escenario tórnase importante en campos como a electrónica do automóbil, os dispositivos sanitarios e a aviónica, onde a precisión operativa e a fiabilidade do sistema inflúen directamente nas medidas de seguridade.A blindaxe, a posta a terra e o filtrado avanzado úsanse para reducir as interferencias.Estes métodos perfínanse para equilibrar o rendemento coas condicións de funcionamento do mundo real.

Estratexias de mitigación dos efectos dv/dt e di/dt

Abordar as consecuencias indesexables dos valores elevados de dv/dt e di/dt implica a aplicación de técnicas de enxeñería coidadosamente elaboradas:

• Disposicións de compoñentes optimizadas: as disposicións sistemáticas reducen as capacidades e inductancias parasitarias, evitando a degradación do sinal.A colocación estratéxica evita vías de acoplamento non desexadas dentro do deseño.

• Redes de distribución de enerxía robustas: as redes ben deseñadas contrarrestan os picos transitorios de tensión.

• Filtrado de ruído dirixido: os filtros adaptados para suprimir as interferencias dentro de intervalos de frecuencia específicos axudan a preservar a fidelidade do sinal.

As técnicas adicionais destinadas á separación física inclúen metodoloxías de illamento como o uso de perlas de ferrita, o despregamento de planos de terra e a dependencia de PCB multicapa.O seu éxito depende en gran medida da calidade da integración dentro do esquema xeral do sistema.Os métodos iterativos combinan a teoría con probas para mellorar a adaptabilidade.Este enfoque axuda a conseguir un rendemento fiable en condicións do mundo real.

Cultivando prácticas de enxeñería con visión de futuro

A complexidade de xestionar os efectos dv/dt e di/dt require unha mentalidade de enxeñería con visión de futuro e anticipación.

• Previsións de deseño temperán: incorporando o modelado parasitario durante as fases iniciais de deseño para implementar medidas eficaces de forma proactiva.

• Filosofía de deseño equilibrado: enfoques estruturados, mesturando teoría coa experimentación práctica, para desenvolver solucións avanzadas adaptadas a aplicacións específicas.

• Ferramentas de simulación: o software de simulación avanzado axuda a capturar potenciais interaccións parasitarias, permitindo probas virtuais de múltiples configuracións antes do compromiso con prototipos físicos.

As estratexias máis amplas céntranse na mellora constante do sistema mentres se manexan os efectos parasitarios.Os obxectivos de custo, fiabilidade e deseño están equilibrados para lograr un rendemento estable.

Novas tecnoloxías e tendencias de futuro

O impulso implacable cara á mellora da eficiencia e compacidade dos circuítos impulsou a aparición de tecnoloxías transformadoras deseñadas para afrontar os desafíos parasitarios.

• Semicondutores de banda ampla: materiais como o carburo de silicio (SiC) e o nitruro de galio (GaN) abren novas posibilidades para o rendemento dos circuítos.Permiten velocidades de conmutación máis altas cunha mínima perda de enerxía, modificando como se xestionan os desafíos dv/dt e di/dt.

• Optimizacións de deseño algorítmico: as predicións de EMI baseadas na aprendizaxe automática e as ferramentas de deseño automatizadas melloran a precisión para abordar os efectos parasitarios, ofrecendo oportunidades para deseños adaptativos e específicos do usuario.

Estes avances tecnolóxicos constrúense sobre unha base de potencia computacional, que ofrecen a capacidade de refinar as configuracións dos circuítos a niveis de precisión antes inalcanzables.A medida que o campo segue evolucionando, a procura simultánea da innovación e da fiabilidade práctica segue sendo unha forza motriz que configura o panorama futuro do deseño electrónico.

Conclusión

Semicondutores de potencia SiC e GaN convertéronse en tecnoloxías fundamentais para mellorar a velocidade de conmutación, a eficiencia e a densidade de potencia na electrónica moderna.O seu comportamento transitorio rápido trae importantes beneficios de rendemento, pero tamén crea retos de deseño relacionados coa EMI, os efectos parasitarios, a calor e a fiabilidade.O artigo mostra que comprender dv/dt e di/dt, xunto cun deseño coidadoso, filtrado e deseño térmico, é necesario para unha implementación exitosa.A medida que os materiais, as ferramentas de deseño e os métodos de control sigan mellorando, estes semicondutores xogarán un papel aínda maior nos futuros sistemas de enerxía de alto rendemento.

Preguntas frecuentes [FAQ]

1. Que significa di/dt e como afecta aos sistemas electrónicos?

Di/dt é a velocidade á que cambia a corrente ao longo do tempo.Afecta a rapidez con que responde un circuíto durante a conmutación.Un maior di/dt mellora a velocidade e a eficiencia de conmutación, pero tamén pode causar ruído, tensión nos compoñentes e posibles picos de tensión.Para xestionar isto, axuste o control da porta, mellore a disposición da PCB e use circuítos de protección.

2. Que é dv/dt, e por que importa nos aparellos eléctricos?

Dv/dt é a velocidade á que cambia a tensión ao longo do tempo.É importante nos dispositivos de conmutación rápida porque determina a rapidez con que a tensión pode subir ou baixar.O alto dv/dt mellora a velocidade e a eficiencia do sistema, especialmente en dispositivos modernos como SiC e GaN.Non obstante, tamén pode aumentar o illamento do ruído e do estrés, polo que é necesario un deseño e un filtrado adecuados.

3. Que papeis xogan di/dt e dv/dt nas operacións IGBT?

Nos IGBT, di/dt controla a rapidez con que aumenta a corrente cando se acende o dispositivo, mentres que dv/dt controla a rapidez con que cambia a tensión cando se apaga.Os valores máis altos melloran a velocidade de conmutación e a densidade de potencia, pero tamén aumentan o ruído, as perdas e o estrés.Utilízanse resistencias de porta, métodos de control e deseño de circuítos adecuados para equilibrar o rendemento e a fiabilidade.
